Van Công Nghiệp là gì, Có Những Loại Nào? Cách Phân Biệt Và Lựa Chọn

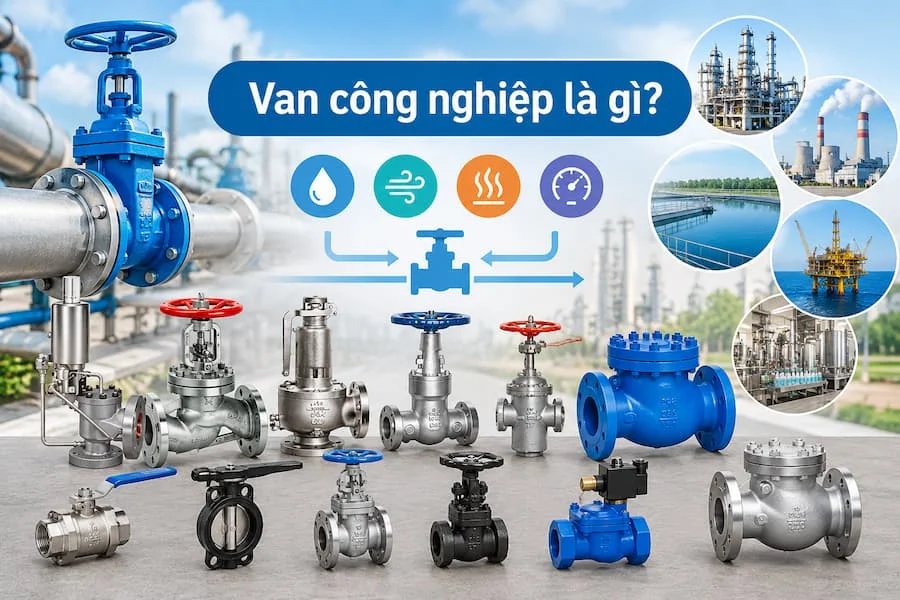

Van công nghiệp là gì?

Van công nghiệp là thiết bị cơ khí được lắp đặt trong hệ thống đường ống nhằm kiểm soát dòng chảy của chất lỏng, khí, hơi nước hoặc các loại môi chất khác. Thiết bị này có thể thực hiện nhiều chức năng như đóng mở dòng chảy, điều tiết lưu lượng, ngăn dòng chảy ngược và kiểm soát áp suất trong hệ thống.

Van công nghiệp được sử dụng rộng rãi trong các nhà máy sản xuất, hệ thống cấp thoát nước, nhà máy nhiệt điện, ngành dầu khí, hóa chất, thực phẩm và nhiều lĩnh vực công nghiệp khác. Tùy theo yêu cầu vận hành, mỗi hệ thống sẽ cần loại van có cấu tạo, vật liệu và phương thức điều khiển phù hợp.

Trên thị trường hiện nay, van công nghiệp có nhiều chủng loại với hình dáng và nguyên lý hoạt động khác nhau. Việc hiểu rõ đặc điểm của từng loại sẽ giúp người dùng lựa chọn đúng sản phẩm, nâng cao hiệu quả vận hành và hạn chế sự cố trong quá trình sử dụng.

Van công nghiệp có những loại nào phổ biến?

Van bi công nghiệp

Van bi là loại van sử dụng một viên bi có lỗ xuyên tâm để đóng hoặc mở dòng chảy. Khi xoay tay gạt hoặc bộ truyền động khoảng 90 độ, lỗ trên viên bi sẽ thay đổi vị trí, cho phép môi chất đi qua hoặc ngăn dòng chảy.

Ưu điểm nổi bật của van bi là khả năng đóng mở nhanh, độ kín tốt và tổn thất áp suất thấp khi van mở hoàn toàn. Van có thể được chế tạo từ đồng, inox, gang hoặc thép, phù hợp với nhiều môi trường làm việc khác nhau.

Van bi thường được ứng dụng trong hệ thống cấp nước, khí nén, dầu, gas và các dây chuyền sản xuất công nghiệp. Tuy nhiên, van bi đóng mở nhanh cần được sử dụng thận trọng trong hệ thống có nguy cơ phát sinh búa nước.

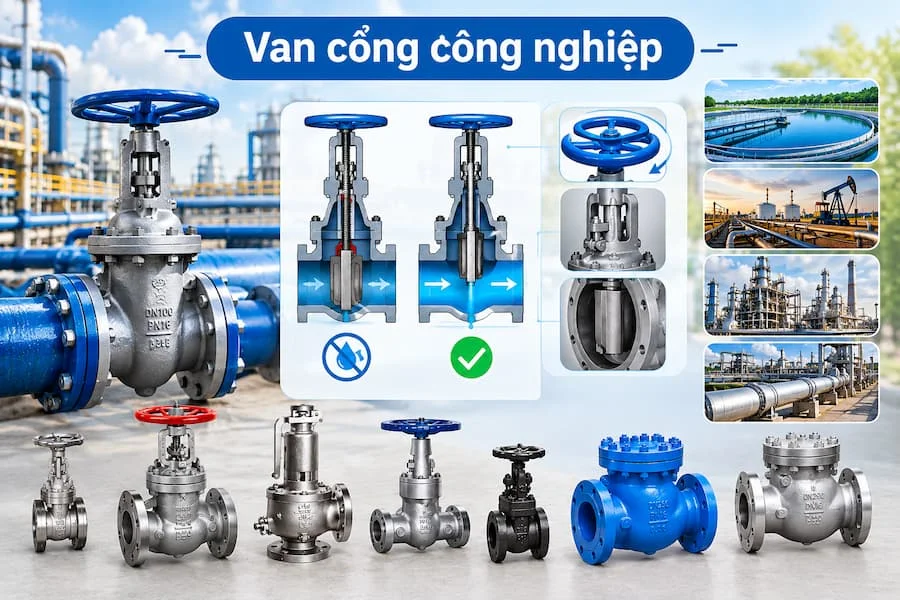

Van cổng công nghiệp

Van cổng là loại van sử dụng một cánh van chuyển động lên xuống để đóng hoặc mở dòng chảy. Khi mở hoàn toàn, cánh van được nâng lên khỏi đường đi của môi chất, giúp dòng chảy đi qua với mức cản trở tương đối thấp.

Loại van này thường có thiết kế tay quay, trục van và thân van với kết nối ren hoặc mặt bích tùy từng dòng sản phẩm. Van cổng phù hợp với những hệ thống cần đóng mở hoàn toàn và không yêu cầu điều tiết lưu lượng thường xuyên.

Ứng dụng phổ biến của van cổng bao gồm hệ thống cấp nước, đường ống dẫn dầu, nhà máy công nghiệp và các tuyến ống có đường kính lớn. Không nên sử dụng van cổng ở trạng thái mở một phần trong thời gian dài vì có thể gây rung động, mài mòn và ảnh hưởng đến độ bền của cánh van.

Van bướm công nghiệp

Van bướm có cấu tạo gồm thân van, đĩa van, trục van và bộ phận điều khiển. Đĩa van nằm trong đường ống và xoay quanh trục để thay đổi tiết diện dòng chảy.

Ưu điểm của van bướm là thiết kế gọn nhẹ, trọng lượng tương đối thấp, dễ lắp đặt và thường có chi phí đầu tư hợp lý. Van đặc biệt phù hợp với các đường ống có kích thước lớn hoặc những vị trí bị giới hạn không gian.

Van bướm được sử dụng nhiều trong hệ thống cấp thoát nước, HVAC, xử lý nước thải, phòng cháy chữa cháy và các dây chuyền công nghiệp. Khi lựa chọn, cần chú ý vật liệu đĩa van, gioăng làm kín, áp suất làm việc và khả năng tương thích với môi chất.

Van cầu công nghiệp

Van cầu là loại van được thiết kế để kiểm soát dòng chảy thông qua chuyển động lên xuống của đĩa van so với ghế van. Cấu tạo bên trong cho phép van điều tiết lưu lượng tương đối chính xác hơn so với các loại van chuyên đóng mở như van cổng.

Van cầu thường được sử dụng trong hệ thống hơi nóng, nước nóng, dầu truyền nhiệt và các dây chuyền cần điều chỉnh lưu lượng. Một số dòng van được thiết kế chuyên dụng cho điều khiển lưu lượng tự động.

Nhược điểm của van cầu là đường đi của môi chất thường có sự đổi hướng, khiến tổn thất áp suất lớn hơn so với van cổng khi mở hoàn toàn. Vì vậy, người dùng cần cân nhắc giữa khả năng điều tiết và yêu cầu lưu lượng của hệ thống.

Van một chiều công nghiệp

Van một chiều có chức năng cho phép môi chất đi theo một hướng nhất định và hạn chế dòng chảy ngược. Tùy thiết kế, van có thể sử dụng đĩa lật, đĩa nâng hoặc cơ cấu lò xo để đóng lại khi dòng chảy đảo chiều.

Loại van này thường được lắp trên đường ống đầu ra của máy bơm, hệ thống cấp nước, đường ống khí và các dây chuyền cần bảo vệ thiết bị khỏi dòng chảy ngược.

Khi lựa chọn van một chiều, cần xem xét hướng lắp đặt, áp suất mở, tốc độ dòng chảy và nguy cơ búa nước. Không phải mọi loại van một chiều đều phù hợp với cả đường ống ngang và đường ống đứng.

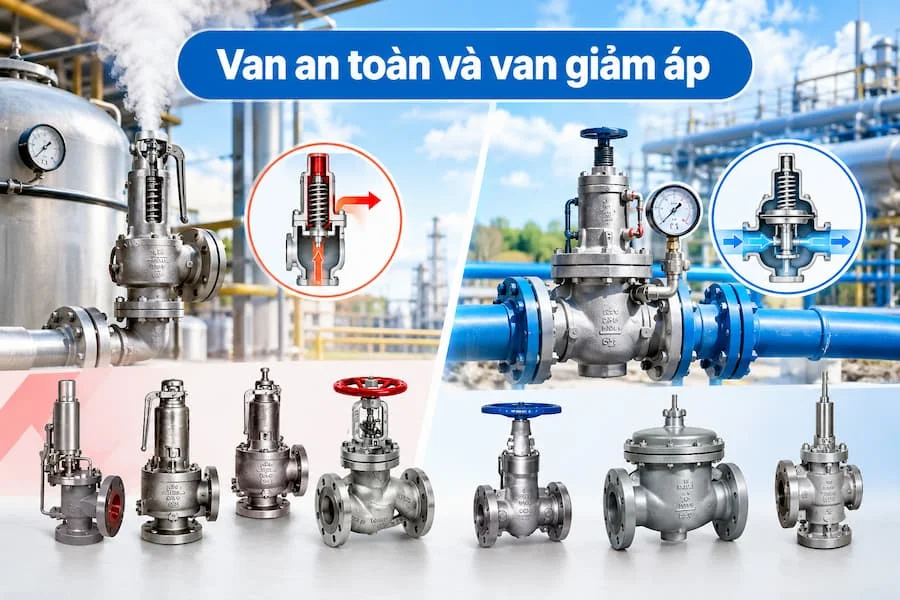

Van an toàn và van giảm áp

Van an toàn là thiết bị bảo vệ hệ thống khỏi tình trạng áp suất vượt quá giới hạn cho phép. Khi áp suất đạt đến giá trị cài đặt theo thiết kế, van sẽ mở để xả bớt môi chất, giúp hạn chế nguy cơ quá áp.

Van an toàn được sử dụng trong nồi hơi, bình chịu áp lực, hệ thống khí nén và nhiều thiết bị công nghiệp khác. Việc lựa chọn và cài đặt van cần tuân thủ yêu cầu kỹ thuật, tiêu chuẩn áp dụng và quy định an toàn của hệ thống.

Trong khi đó, van giảm áp có nhiệm vụ duy trì áp suất đầu ra ở mức thấp hơn áp suất đầu vào theo giá trị thiết lập. Loại van này thường được lắp đặt trong hệ thống cấp nước, đường ống hơi và các dây chuyền cần kiểm soát áp suất ổn định.

Mặc dù đều liên quan đến áp suất, van an toàn và van giảm áp có chức năng khác nhau, vì vậy không thể thay thế trực tiếp cho nhau.

Van điện từ và van điều khiển khí nén

Van điện từ sử dụng cuộn dây điện từ để điều khiển trạng thái đóng mở hoặc chuyển hướng dòng chảy. Van thường được ứng dụng trong các hệ thống tự động hóa, thiết bị cấp nước, khí nén và dây chuyền sản xuất.

Van điều khiển khí nén sử dụng bộ truyền động khí nén để vận hành cơ cấu van. Loại van này phù hợp với các hệ thống cần điều khiển từ xa, đóng mở thường xuyên hoặc tích hợp vào dây chuyền tự động.

Ngoài hai dòng trên, thị trường còn có van điều khiển điện sử dụng mô-tơ điện để vận hành van. Khi lựa chọn thiết bị điều khiển tự động, cần kiểm tra nguồn cấp, tín hiệu điều khiển, thời gian đóng mở, trạng thái an toàn khi mất nguồn và khả năng tương thích với hệ thống.

Cách phân biệt các loại van công nghiệp là gì

Để phân biệt van công nghiệp, người dùng có thể dựa vào cấu tạo, chức năng và phương thức vận hành.

Xét về cấu tạo, van bi có bộ phận đóng mở dạng viên bi, van cổng sử dụng cánh van nâng hạ, van bướm có đĩa xoay trong đường ống, còn van cầu sử dụng đĩa van chuyển động theo trục để điều tiết dòng chảy.

Xét về chức năng, van bi, van cổng và van bướm thường được sử dụng để đóng mở dòng chảy. Van cầu thích hợp hơn khi cần điều tiết lưu lượng. Van một chiều ngăn dòng chảy ngược, trong khi van an toàn và van giảm áp đảm nhận các nhiệm vụ kiểm soát áp suất khác nhau.

Xét về phương thức vận hành, van có thể được chia thành van điều khiển bằng tay, van điện từ, van điều khiển điện và van điều khiển khí nén. Van điều khiển bằng tay phù hợp với hệ thống đơn giản, còn van tự động thích hợp với dây chuyền yêu cầu điều khiển từ xa hoặc tích hợp hệ thống giám sát.

Tiêu chí lựa chọn van công nghiệp phù hợp

Xác định môi chất sử dụng van công nghiệp là gì

Trước tiên, cần xác định môi chất đi qua van là nước, hơi nước, khí nén, dầu hay hóa chất. Mỗi môi chất có đặc tính riêng về nhiệt độ, áp suất và khả năng ăn mòn.

Ví dụ, van inox thường được cân nhắc trong môi trường cần khả năng chống ăn mòn, nhưng vẫn phải lựa chọn đúng mác inox và vật liệu làm kín. Với môi trường hóa chất đặc biệt, cần kiểm tra khả năng tương thích của toàn bộ bộ phận tiếp xúc với môi chất.

Lựa chọn kích thước và kiểu kết nối

Kích thước van cần tương thích với đường ống và yêu cầu lưu lượng. Các thông số thường gặp gồm DN15, DN20, DN50, DN100 và những kích thước lớn hơn.

Ngoài đường kính danh nghĩa, cần kiểm tra tiêu chuẩn kết nối như ren, mặt bích hoặc hàn. Không nên chỉ dựa vào tên gọi DN để xác định kích thước thực tế vì mỗi tiêu chuẩn có thể quy định thông số kết nối khác nhau.

Kiểm tra áp suất và nhiệt độ làm việc

Áp suất và nhiệt độ làm việc là hai yếu tố quan trọng ảnh hưởng trực tiếp đến độ bền và độ an toàn của van. Người dùng cần đối chiếu thông số của nhà sản xuất với điều kiện vận hành thực tế, bao gồm cả áp suất tối đa và nhiệt độ cao nhất của môi chất.

Đối với hệ thống hơi nóng, dầu nhiệt hoặc môi trường áp suất cao, cần lựa chọn dòng van được thiết kế phù hợp. Không nên sử dụng van chỉ vì kích thước vừa với đường ống mà bỏ qua giới hạn áp suất và nhiệt độ.

Chọn vật liệu thân van và bộ phận làm kín

Van công nghiệp thường được chế tạo từ gang, thép, inox hoặc đồng. Mỗi vật liệu có ưu điểm riêng về độ bền, khả năng chống ăn mòn, khối lượng và chi phí.

Bên cạnh thân van, gioăng làm kín và vật liệu đĩa van cũng cần được xem xét. Một thân van phù hợp nhưng gioăng không tương thích với môi chất vẫn có thể dẫn đến rò rỉ hoặc giảm tuổi thọ thiết bị.

Cân nhắc chi phí và yêu cầu bảo trì van công nghiệp là gì

Giá van công nghiệp phụ thuộc vào loại van, vật liệu, kích thước, cấp áp suất, thương hiệu và tiêu chuẩn sản xuất. Khi so sánh sản phẩm, không nên chỉ dựa vào giá mua ban đầu mà cần tính đến chi phí lắp đặt, bảo trì, thay thế và thời gian vận hành.

Đối với hệ thống quan trọng, nên ưu tiên sản phẩm có hồ sơ kỹ thuật rõ ràng, nguồn gốc xuất xứ minh bạch và khả năng cung cấp phụ tùng thay thế.

Những sai lầm cần tránh khi chọn van công nghiệp là gì

Một sai lầm phổ biến là lựa chọn van chỉ dựa trên kích thước đường ống hoặc giá thành. Cách làm này có thể khiến van không đáp ứng được áp suất, nhiệt độ hoặc lưu lượng yêu cầu.

Ngoài ra, sử dụng van đóng mở thông thường để điều tiết liên tục, lắp van một chiều sai hướng hoặc chọn vật liệu làm kín không phù hợp đều có thể làm giảm hiệu quả vận hành.

Trước khi lắp đặt, cần kiểm tra chiều dòng chảy, vị trí lắp, kiểu kết nối và hướng dẫn của nhà sản xuất. Với van an toàn và các thiết bị làm việc trong hệ thống áp lực, việc lắp đặt, cài đặt và kiểm định cần được thực hiện theo yêu cầu kỹ thuật áp dụng bởi người có chuyên môn.

Kết luận

Van công nghiệp có nhiều chủng loại như van bi, van cổng, van bướm, van cầu, van một chiều, van an toàn, van giảm áp và các dòng van điều khiển tự động. Mỗi loại được thiết kế để đáp ứng một chức năng cụ thể trong hệ thống đường ống.

Để lựa chọn van công nghiệp phù hợp, cần xác định rõ môi chất, kích thước kết nối, áp suất, nhiệt độ, vật liệu và yêu cầu vận hành. Việc lựa chọn đúng thiết bị không chỉ giúp hệ thống hoạt động ổn định mà còn nâng cao độ an toàn, giảm chi phí bảo trì và kéo dài tuổi thọ sử dụng.
