Van Ống Gió Tròn Tay Gạt Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Đúng Hệ Thống

Van Ống Gió Tròn Tay Gạt Giải Quyết Vấn Đề Gì?

Trong hệ thống thông gió, điều hòa hoặc hút khí, lưu lượng gió tại từng nhánh không phải lúc nào cũng cần giống nhau. Một số khu vực cần tăng gió, trong khi khu vực khác cần giảm hoặc khóa hoàn toàn dòng khí.

Lúc này, van ống gió tay gạt được sử dụng để người vận hành có thể điều chỉnh trạng thái dòng khí trực tiếp bằng tay, ngay tại vị trí lắp đặt.

Vấn đề là nhiều người không biết chọn van theo đường kính nào, nhầm van điều chỉnh lưu lượng với van đóng/mở hoàn toàn, chọn sai vật liệu trong môi trường ẩm hoặc ăn mòn, khiến van không kín hoặc khó điều chỉnh sau khi lắp. Vậy van ống gió tròn tay gạt là gì, hoạt động ra sao và nên chọn loại nào cho phù hợp?

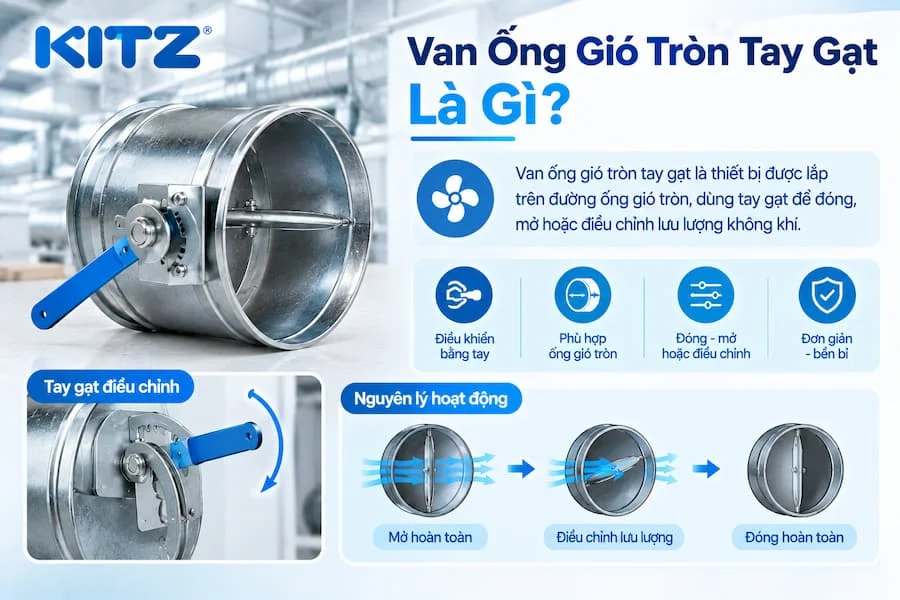

Van Ống Gió Tròn Tay Gạt Là Gì?

Van ống gió tròn tay gạt là thiết bị được lắp trên đường ống gió có tiết diện tròn, sử dụng cơ cấu điều khiển bằng tay gạt van gió để thay đổi trạng thái đóng/mở hoặc mức độ tiết lưu của dòng không khí.

Van thường gồm thân van, cánh van, trục van và bộ phận tay gạt. Khi xoay tay gạt, cánh van thay đổi góc mở, từ đó làm thay đổi tiết diện dòng khí đi qua — đây chính là cơ chế cốt lõi giúp thiết bị này kiểm soát lưu lượng gió trong toàn bộ hệ thống.

Nguyên Lý Hoạt Động

Nguyên lý hoạt động của van có thể tóm gọn theo chuỗi: tay gạt → trục van → cánh van → thay đổi tiết diện → thay đổi lưu lượng gió.

Van vận hành qua ba trạng thái chính. Khi mở hoàn toàn, dòng khí đi qua với trở lực thấp hơn. Khi mở một phần, tiết diện dòng khí giảm và lưu lượng được điều chỉnh theo góc mở. Khi đóng, cánh van chắn phần lớn hoặc toàn bộ tiết diện đường ống tùy thiết kế.

Cần nhấn mạnh rằng loại van tay gạt chủ yếu được điều khiển thủ công, khác hoàn toàn với loại van tự động sử dụng actuator — đây là điểm quan trọng cần xác định ngay từ đầu trước khi lựa chọn sản phẩm phù hợp với hệ thống.

Cấu Tạo Van Ống Tròn Tay Gạt

Một van tay gạt tiêu chuẩn gồm các bộ phận sau:

• Thân van: tạo kết cấu và kết nối với đường ống, có thể chế tạo từ tôn mạ kẽm, inox hoặc vật liệu phù hợp môi trường.

• Cánh van: bộ phận trực tiếp thay đổi tiết diện dòng khí; hình dạng và độ kín ảnh hưởng trực tiếp đến khả năng điều chỉnh.

• Trục van: truyền chuyển động từ tay gạt tới cánh van.

• Tay gạt: cho phép người vận hành điều chỉnh góc mở, có thể tích hợp cơ cấu khóa vị trí để hạn chế việc van tự thay đổi trạng thái.

• Gioăng/đệm kín: hỗ trợ giảm rò rỉ khí tại vị trí cần thiết.

Các Loại Van Ống Tròn Tay Gạt Phổ Biến

Van có thể được phân loại theo nhiều tiêu chí khác nhau, thay vì chỉ dựa vào tên gọi thương mại.

Theo vật liệu: van tôn mạ kẽm, van inox, hoặc van thép và vật liệu đặc biệt tùy môi trường sử dụng.

Theo chức năng: van đóng/mở, van điều chỉnh lưu lượng, và van có khả năng khóa cố định góc mở.

Theo kích thước, van được sản xuất theo dải đường kính ống phổ biến: D100, D125, D150, D160, D200, D250, D300, D400, D500...

Lưu ý quan trọng: kích thước thực tế cần đối chiếu với đường kính và tiêu chuẩn chế tạo của hệ thống, không nên chỉ dựa vào tên gọi thương mại để suy đoán mức độ tương thích.

Thông Số Kỹ Thuật Cần Quan Tâm

Khi tìm hiểu hoặc chọn mua van, cần nắm rõ các thông số sau:

Việc đọc đúng các thông số này trên catalogue nhà sản xuất giúp tránh tình trạng mua nhầm sản phẩm không phù hợp với điều kiện thực tế của hệ thống.

Van Ống Gió Tay Gạt Điều Chỉnh Lưu Lượng Như Thế Nào?

Nguyên tắc cơ bản: cánh van càng mở, tiết diện dòng khí càng lớn, khả năng lưu thông khí càng cao. Ngược lại, cánh van càng đóng, tiết diện giảm, trở lực tăng, khiến lưu lượng khí giảm theo.

Tuy nhiên, không nên hiểu rằng tay gạt có thể tạo ra một mức lưu lượng chính xác tuyệt đối. Lưu lượng thực tế còn phụ thuộc vào áp suất trong hệ thống, tốc độ gió, đường kính ống, chiều dài đường ống, các co, cút, nhánh rẽ, và cả những thiết bị khác đang hoạt động trên cùng hệ thống.

Đây là lý do việc điều chỉnh van ống gió tay gạt cần dựa trên đo lường thực tế sau khi lắp đặt, thay vì chỉ dựa vào cảm giác của người vận hành.

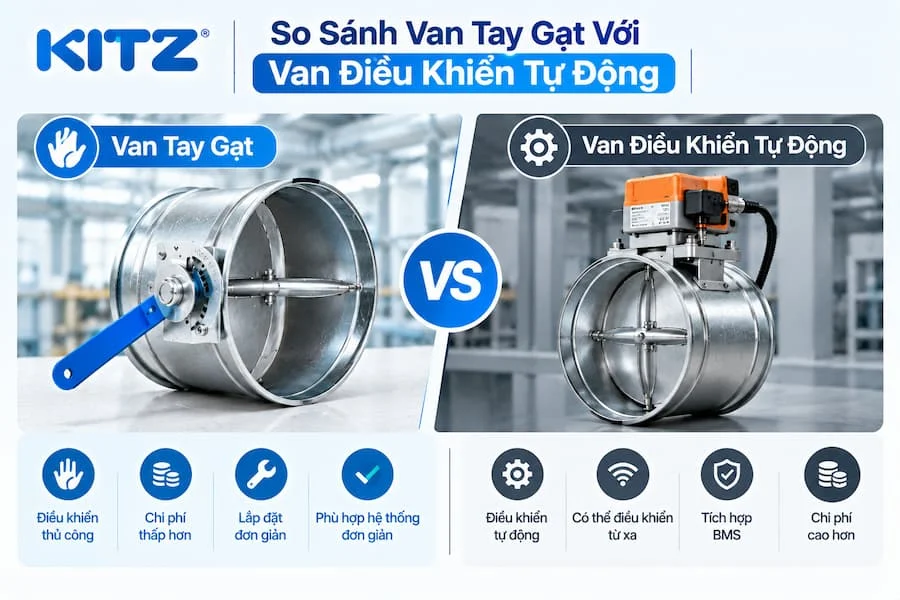

So Sánh Van Tay Gạt Với Van Điều Khiển Tự Động

Không phải hệ thống nào cũng cần actuator. Nếu người vận hành chỉ cần điều chỉnh van một lần hoặc thỉnh thoảng thay đổi lưu lượng, tay gạt van gió có thể đáp ứng nhu cầu mà không cần tăng độ phức tạp và chi phí của hệ thống.

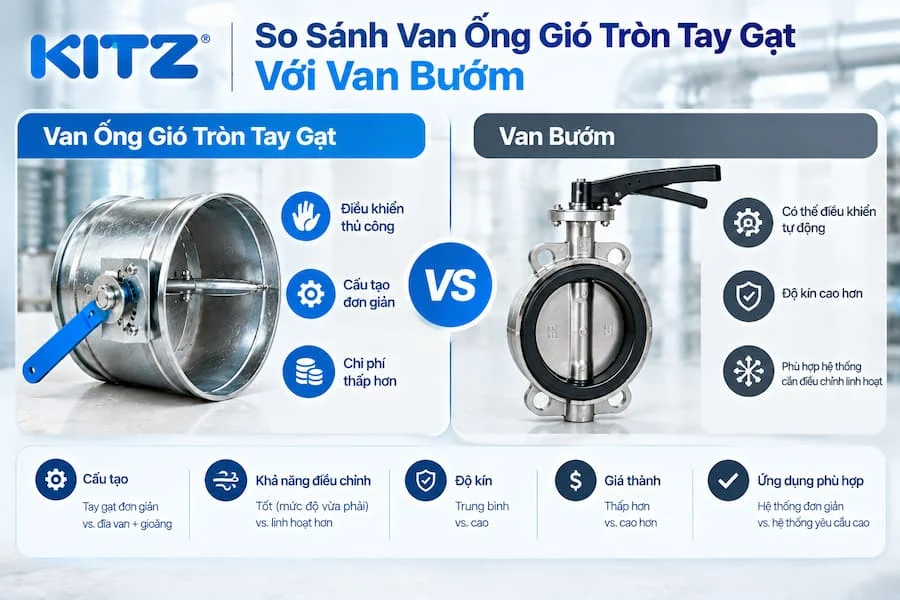

So Sánh Van Ống Gió Tay Gạt Với Van Bướm

Hai loại van này thường bị nhầm lẫn dù có kết cấu và mục đích sử dụng khác nhau. Sự khác biệt nằm ở kiểu cánh van, cách điều chỉnh, khả năng đóng kín, môi trường ứng dụng, chi phí và khả năng kết nối với đường ống.

Không nên kết luận loại nào "tốt hơn" một cách tuyệt đối. Van ống gió tay gạt thường phù hợp với hệ thống thông gió cần điều chỉnh lưu lượng đơn giản, trong khi van bướm lại phổ biến hơn trong các ứng dụng cần độ kín cao và cấu hình đa dạng hơn.

Van Ống Gió Tay Gạt Được Sử Dụng Ở Đâu?

Thiết bị này xuất hiện rộng rãi trong nhiều loại công trình và hệ thống:

• Hệ thống thông gió: điều chỉnh lượng gió cấp/xả cho từng khu vực.

• Hệ thống HVAC: phân phối và cân bằng lưu lượng giữa các nhánh ống.

• Hệ thống hút khí: điều chỉnh hoặc đóng dòng khí tại từng khu vực cụ thể.

• Nhà xưởng: ứng dụng trong hệ thống thông gió và hút khí công nghiệp.

• Nhà hàng, bếp công nghiệp: sử dụng trong các tuyến hút/xả khí phù hợp với thiết kế hệ thống.

• Công trình dân dụng: nhà ở, văn phòng, cửa hàng và các công trình cần hệ thống ống gió tròn.

Khi Nào Nên Dùng Van Ống Gió Tay Gạt?

Nên sử dụng khi cần điều chỉnh thủ công, không cần điều khiển từ xa, hệ thống có cấu tạo tương đối đơn giản, muốn dễ vận hành và bảo trì, cần cân bằng lưu lượng giữa các nhánh, hoặc cần kiểm soát trạng thái dòng khí tại một vị trí cố định.

Ngược lại, nếu hệ thống yêu cầu điều khiển tự động, tích hợp BMS hoặc thay đổi thường xuyên từ xa, nên cân nhắc phiên bản sử dụng actuator thay vì tay gạt thủ công.

Sai Lầm Thường Gặp Khi Chọn Van

Sai lầm 1: Chọn sai đường kính — ống D200 không có nghĩa có thể lắp tùy ý van D150 hoặc D250.

Sai lầm 2: Chỉ quan tâm kích thước — cùng một đường kính nhưng môi trường khác nhau có thể yêu cầu vật liệu khác nhau.

Sai lầm 3: Nhầm van điều chỉnh với van đóng kín — không phải mọi van điều chỉnh gió đều được thiết kế để làm van cách ly có độ kín cao.

Sai lầm 4: Không quan tâm hướng và vị trí lắp — vị trí van có thể ảnh hưởng đến khả năng vận hành, bảo trì và cân bằng hệ thống.

Sai lầm 5: Điều chỉnh van nhưng không kiểm tra lưu lượng thực tế — góc mở của tay gạt không phải lúc nào cũng tương ứng trực tiếp với một giá trị lưu lượng cụ thể.

Checklist Chọn Van Ống Gió Tròn Tay Gạt

Trước khi mua, cần kiểm tra:

☑ Đường kính ống gió
☑ Vật liệu đường ống
☑ Vật liệu van
☑ Môi trường làm việc
☑ Nhiệt độ dòng khí
☑ Mục đích: đóng/mở hay điều chỉnh lưu lượng
☑ Yêu cầu độ kín
☑ Không gian lắp đặt
☑ Phương pháp kết nối
☑ Khả năng tiếp cận tay gạt để vận hành

Cách Lắp Đặt Cơ Bản

Quy trình lắp đặt nên đi theo 7 bước: kiểm tra đường kính và đầu nối, đưa van vào đúng vị trí trên tuyến ống, cố định van chắc chắn, kiểm tra cánh van có chuyển động tự do, kiểm tra tay gạt và cơ cấu khóa, chạy thử hệ thống, và cuối cùng điều chỉnh góc mở theo nhu cầu phân phối gió thực tế.

Lưu ý khi vận hành: không dùng lực quá mạnh để xoay tay gạt, không để bụi hoặc vật thể lạ cản trở cánh van, kiểm tra định kỳ cơ cấu trục và tay gạt. Với hệ thống quan trọng, nên kiểm tra lưu lượng sau mỗi lần điều chỉnh để đảm bảo đúng yêu cầu phân phối gió.

Câu Hỏi Thường Gặp

1. Van ống gió tròn tay gạt dùng để làm gì?

Dùng để đóng, mở hoặc điều chỉnh dòng khí trên đường ống gió tròn bằng cơ cấu điều khiển thủ công.

2. Van ống gió tròn tay gạt có những kích thước nào?

Có nhiều kích thước theo đường kính ống, từ các đường kính nhỏ đến lớn. Cần chọn theo kích thước thực tế của hệ thống và thông số nhà sản xuất.

3. Van tay gạt có điều chỉnh được lưu lượng gió không?

Có. Bằng cách thay đổi góc mở của cánh van, người vận hành có thể thay đổi tiết diện dòng khí và từ đó điều chỉnh lưu lượng.

4. Van tay gạt khác gì van điều khiển bằng motor?

Van tay gạt cần thao tác trực tiếp, trong khi van có actuator có thể điều khiển tự động hoặc từ xa tùy cấu hình hệ thống.

5. Nên chọn van ống gió tròn tay gạt bằng inox hay tôn mạ kẽm?

Phụ thuộc vào môi trường sử dụng, yêu cầu chống ăn mòn, nhiệt độ, độ ẩm và ngân sách. Không nên chọn chỉ dựa trên giá thành.

Kết Luận

Van ống gió tròn tay gạt là thiết bị dùng để kiểm soát dòng khí trên đường ống tròn bằng thao tác thủ công, phù hợp với những hệ thống không cần điều khiển tự động phức tạp.

Hiệu quả sử dụng phụ thuộc vào đường kính, vật liệu, cấu tạo cánh van, độ kín và mục đích sử dụng cụ thể. Khi lựa chọn, cần ưu tiên sự tương thích với hệ thống thay vì chỉ dựa vào kích thước hoặc giá thành — một chiếc tay gạt van gió chọn đúng ngay từ đầu sẽ giúp hệ thống thông gió vận hành ổn định và dễ bảo trì hơn về lâu dài.

Nếu bạn đang cần tư vấn chọn van ống gió phù hợp với hệ thống thông gió hoặc HVAC của mình, hãy liên hệ đội ngũ kỹ thuật để được hỗ trợ tính toán kích thước và vật liệu chính xác.
