Ball Check Valves Là Gì? Cấu Tạo, Nguyên Lý, Phân Loại Và Ứng Dụng

Trong hệ thống đường ống, khi máy bơm dừng hoạt động hoặc áp suất trong đường ống thay đổi đột ngột, chất lỏng có xu hướng chảy ngược trở lại nguồn. Hiện tượng này không chỉ gây lãng phí năng lượng mà còn tiềm ẩn nhiều rủi ro nghiêm trọng: làm hỏng máy bơm, giảm hiệu suất vận hành của toàn hệ thống, gây ra hiện tượng va đập thủy lực (water hammer) và khiến chất lỏng quay ngược về nguồn cấp ban đầu.

Để ngăn chặn những vấn đề này, các loại van một chiều (check valve) được sử dụng rộng rãi trong hệ thống đường ống công nghiệp và dân dụng. Trong số đó, Ball Check Va1ves hay van bi một chiều là một giải pháp phổ biến nhờ cấu tạo đơn giản và khả năng tự động đóng mở dựa trên chênh lệch áp suất.

Bài viết này sẽ giúp bạn hiểu rõ Ball Check Va1ves là gì, cấu tạo và nguyên lý hoạt động ra sao, có những loại nào, thông số kỹ thuật nào cần quan tâm, ứng dụng thực tế trong các hệ thống và cách lựa chọn van phù hợp cho nhu cầu cụ thể.

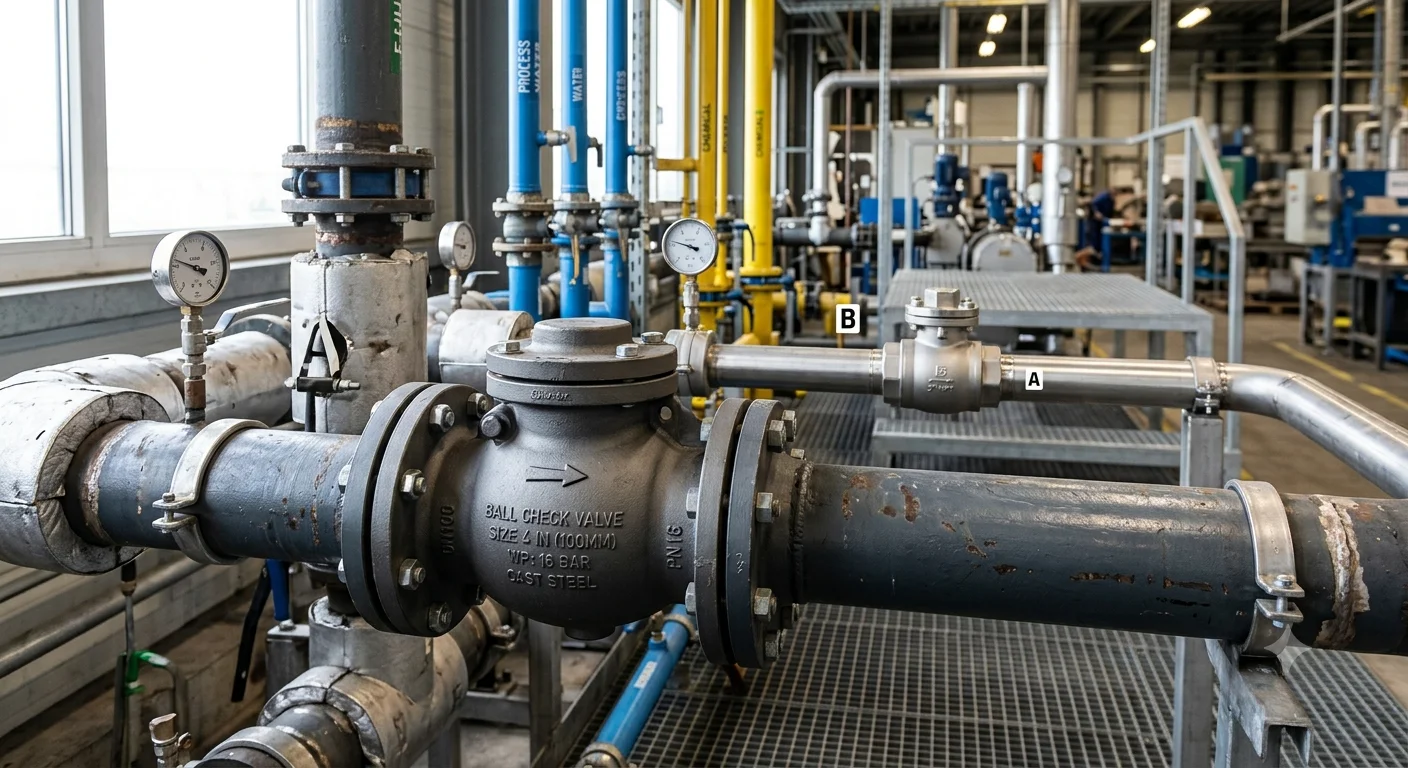

Ball Check Valves là gì?

Ball Check Valves là loại van một chiều sử dụng một viên bi làm bộ phận đóng mở. Van cho phép chất lỏng hoặc môi chất đi theo một hướng và tự động ngăn dòng chảy ngược khi áp suất phía sau thay đổi hoặc dòng chảy dừng.

Ball Check Valve còn được gọi là van bi một chiều, và chức năng chính của nó là bảo vệ hệ thống khỏi dòng chảy ngược. Điểm đáng chú ý là loại van này không cần tay quay hay bộ truyền động trong điều kiện vận hành thông thường toàn bộ quá trình đóng/mở diễn ra tự động nhờ viên bi di chuyển theo chênh lệch áp suất giữa hai phía của van.

Ball Check Valve có thể được sử dụng với nhiều loại môi chất khác nhau, bao gồm:

Nước sinh hoạt và nước cấp

Nước thải

Chất lỏng công nghiệp

Một số môi chất hóa học, tùy thuộc vào vật liệu chế tạo van

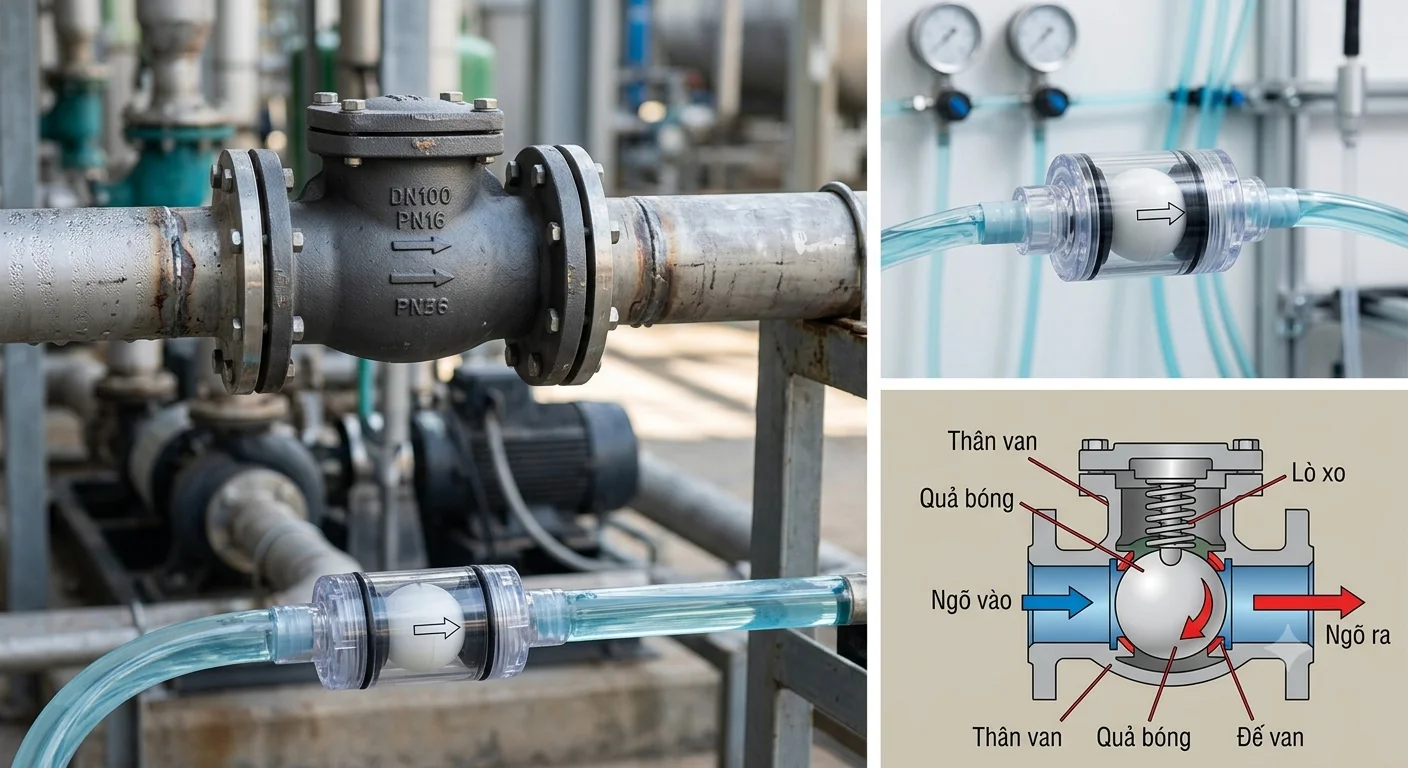

Cấu tạo và nguyên lý hoạt động của Ball Check Valves

Cấu tạo cơ bản

Một Ball Check Valve điển hình bao gồm các bộ phận chính sau:

Thân van – bộ phận chịu áp lực chính, chứa toàn bộ các thành phần bên trong

Bi van – bộ phận đóng mở trực tiếp, di chuyển theo dòng chảy và áp suất

Ghế van (sealing seat) – bề mặt tiếp xúc với bi để tạo độ kín khi van đóng

Khoang dòng chảy – không gian bên trong thân van nơi môi chất di chuyển qua

Nắp van hoặc bộ phận kết nối – tùy theo thiết kế, dùng để lắp ráp và bảo trì van

Nguyên lý hoạt động

Khi dòng chảy đi đúng chiều, quá trình diễn ra như sau:

Áp suất đầu vào tác động trực tiếp lên bề mặt bi van.

Bi van bị đẩy ra khỏi vị trí đóng (tách khỏi ghế van).

Môi chất di chuyển tự do qua khoang van.

Khi dòng chảy dừng lại hoặc xuất hiện xu hướng chảy ngược:

Chênh lệch áp suất giữa hai phía của van thay đổi.

Bi van di chuyển ngược trở lại và tiếp xúc với ghế van.

Bi tạo thành mặt kín, ngăn chặn hoặc hạn chế dòng chảy ngược quay lại.

Tại sao Ball Check Valve tự động đóng?

Cơ chế tự đóng của van không đơn thuần chỉ là "bi rơi xuống che kín lỗ van". Thực tế, đây là kết quả của ba yếu tố tác động đồng thời: chênh lệch áp suất giữa hai bên van, trọng lực tác động lên viên bi (tùy hướng lắp đặt), và thiết kế hình học của ghế van. Khi áp suất phía đầu ra lớn hơn hoặc bằng áp suất đầu vào, lực đẩy ngược cùng với trọng lực sẽ đưa bi về đúng vị trí ghế van, tạo ra mặt tiếp xúc kín để ngăn dòng chảy ngược.

Các loại Ball Check Valves phổ biến

Theo vật liệu

Ball Check Valve gang – phù hợp với hệ thống nước và áp suất trung bình

Ball Check Valve inox – chống ăn mòn tốt, thường dùng cho môi chất có tính ăn mòn hoặc yêu cầu vệ sinh cao

Ball Check Valve thép – chịu áp lực và nhiệt độ cao hơn

Ball Check Valve nhựa – nhẹ, chống ăn mòn hóa chất, phù hợp một số ứng dụng đặc thù

Theo kiểu kết nối

Kết nối ren

Kết nối mặt bích

Kết nối dạng socket hoặc nối ống, tùy theo thiết kế cụ thể

Theo môi trường sử dụng

Ball Check Valve cho hệ thống nước

Ball Check Valve cho hệ thống nước thải

Ball Check Valve cho hệ thống công nghiệp

Cần lưu ý rằng không có loại vật liệu nào phù hợp với mọi môi chất. Khả năng tương thích thực tế phụ thuộc vào tổ hợp vật liệu thân van, bi van, ghế van cùng với điều kiện vận hành cụ thể của hệ thống.

Thông số kỹ thuật quan trọng của Ball Check Valves

Trước khi lựa chọn van, người mua cần kiểm tra kỹ các thông số sau:

Kích thước danh nghĩa (DN/NPS)

Áp suất làm việc (Working Pressure)

Nhiệt độ làm việc (Operating Temperature)

Vật liệu thân van

Vật liệu bi van

Vật liệu ghế van/gioăng làm kín

Kiểu kết nối: ren, mặt bích...

Loại môi chất sử dụng

Tiêu chuẩn sản xuất và kết nối

Hướng lắp đặt theo khuyến cáo của nhà sản xuất

Đặc tính lưu lượng và tổn thất áp suất qua van

Một điểm cần đặc biệt lưu ý: không nên chỉ chọn van dựa vào kích thước DN. Hai van Ball Check Valve cùng DN50 nhưng khác nhau về vật liệu, áp suất làm việc và kiểu kết nối có thể hoàn toàn không tương thích với cùng một hệ thống đường ống.

Ball Check Va1ves hoạt động tốt trong trường hợp nào?

Ball Check Valve phát huy hiệu quả trong các điều kiện vận hành sau:

Hệ thống cần chống dòng chảy ngược

Đường ống có lưu lượng tương đối ổn định

Hệ thống bơm cần được bảo vệ khỏi hiện tượng chảy ngược khi bơm dừng

Hệ thống xử lý nước thải có yêu cầu hạn chế chất lỏng quay ngược về nguồn

Không gian lắp đặt cần thiết kế van gọn nhẹ, tùy theo từng model cụ thể

Sở dĩ Ball Check Valve phù hợp với các điều kiện trên là vì cơ chế hoạt động dựa trên chuyển động của bi giúp cấu tạo van tương đối đơn giản, đồng thời van có khả năng tự động đóng mở linh hoạt theo biến động thực tế của dòng chảy mà không cần bất kỳ nguồn năng lượng điều khiển nào.

So sánh Ball Check Va1ves với các loại Check Valve khác

Không có loại check valve nào là "tốt nhất" cho mọi hệ thống. Việc lựa chọn cần dựa trên nhiều yếu tố kết hợp: loại môi chất, áp suất làm việc, nhiệt độ, lưu lượng, vị trí lắp đặt thực tế và yêu cầu chống dòng chảy ngược của hệ thống.

Ball Check Va1ves được sử dụng ở đâu?

Hệ thống cấp nước

Van giúp ngăn nước chảy ngược trong đường ống, đồng thời bảo vệ các thiết bị được lắp đặt phía trước hoặc phía sau vị trí van.

Hệ thống bơm

Ball Check Valve hỗ trợ ngăn chặn hiện tượng dòng chảy quay ngược khi bơm dừng hoạt động, và có thể được bố trí ở nhiều vị trí khác nhau trong hệ thống bơm tùy theo thiết kế cụ thể.

Xử lý nước và nước thải

Van giúp kiểm soát hướng dòng chảy trong hệ thống xử lý. Một số thiết kế Ball Check Valve phù hợp với môi trường chứa chất rắn hoặc chất lơ lửng, tuy nhiên cần kiểm tra kỹ thông số kỹ thuật thực tế của từng model trước khi áp dụng.

Hệ thống công nghiệp

Van được sử dụng rộng rãi trong các đường ống dẫn chất lỏng, hệ thống xử lý và vận chuyển môi chất, cũng như các hệ thống phụ trợ trong nhà máy sản xuất.

Khi nào nên dùng Ball Check Valve?

Nên cân nhắc sử dụng Ball Check Valve khi:

Hệ thống cần ngăn chặn dòng chảy ngược

Mong muốn van hoạt động hoàn toàn tự động, không cần điều khiển thủ công

Môi chất sử dụng trong hệ thống tương thích với vật liệu chế tạo van

Điều kiện áp suất và nhiệt độ vận hành nằm trong giới hạn cho phép của nhà sản xuất

Thiết kế hệ thống phù hợp với cơ chế đóng mở bằng chuyển động của bi

Không nên chọn van chỉ vì giá thành rẻ hoặc vì đường ống có cùng kích thước đây là những căn cứ chưa đủ để đảm bảo van hoạt động ổn định và bền bỉ trong thực tế.

Sai lầm thường gặp khi chọn và lắp Ball Check Va1ves

Sai lầm 1: Chọn van chỉ dựa vào kích thước DN
DN chỉ là một trong nhiều thông số cần xem xét, không phải là yếu tố duy nhất quyết định sự phù hợp của van.

Sai lầm 2: Không kiểm tra chiều dòng chảy
Check valve thường có yêu cầu nghiêm ngặt về hướng lắp đặt theo chiều dòng chảy; lắp sai chiều khiến van không hoạt động đúng chức năng.

Sai lầm 3: Bỏ qua áp suất và nhiệt độ làm việc
Van cần đáp ứng đúng điều kiện áp suất và nhiệt độ thực tế của hệ thống, không chỉ dựa trên thông số danh nghĩa.

Sai lầm 4: Chọn vật liệu không phù hợp
Môi chất có thể gây ăn mòn thân van hoặc làm hỏng ghế van/gioăng nếu vật liệu không được lựa chọn đúng.

Sai lầm 5: Không quan tâm đến tổn thất áp suất
Van có thể ảnh hưởng đáng kể đến hiệu suất tổng thể của hệ thống nếu tổn thất áp suất qua van quá lớn.

Sai lầm 6: Lắp đặt không đúng vị trí
Cần tuân thủ hướng dẫn lắp đặt cụ thể của nhà sản xuất, thay vì mặc định rằng mọi Ball Check Valve đều được lắp đặt theo cùng một cách.

Cách lựa chọn Ball Check Valves phù hợp

Quy trình lựa chọn van có thể thực hiện theo 6 bước sau:

Bước 1: Xác định môi chất — Nước, nước thải, hóa chất hay loại chất lỏng khác đang được sử dụng trong hệ thống?

Bước 2: Xác định kích thước đường ống — Xác định chính xác DN/NPS của đường ống cần lắp van.

Bước 3: Kiểm tra áp suất làm việc — So sánh áp suất vận hành thực tế với pressure rating của van.

Bước 4: Kiểm tra nhiệt độ — Bao gồm cả nhiệt độ tối thiểu và tối đa mà hệ thống có thể đạt tới.

Bước 5: Chọn vật liệu phù hợp — Đảm bảo vật liệu thân van, bi, ghế van và gioăng đều tương thích với môi chất sử dụng.

Bước 6: Kiểm tra kiểu kết nối và điều kiện lắp đặt — Xác định van sử dụng kết nối ren, mặt bích hay kiểu kết nối khác phù hợp với hệ thống hiện có.

Checklist lắp đặt và sử dụng Ball Check Va1ves

Trước khi lắp:

Kiểm tra model van đúng với yêu cầu kỹ thuật

Kiểm tra kích thước phù hợp với đường ống

Kiểm tra hướng dòng chảy theo mũi tên trên thân van

Kiểm tra tình trạng ghế van và bi van trước khi lắp

Làm sạch đường ống trước khi lắp đặt

Đảm bảo điều kiện áp suất hệ thống phù hợp với van

Sau khi lắp:

Kiểm tra rò rỉ tại các mối nối

Kiểm tra dòng chảy qua van có ổn định không

Theo dõi hiện tượng rung hoặc tiếng ồn bất thường trong quá trình vận hành

Kiểm tra khả năng ngăn dòng chảy ngược của van

Thực hiện bảo dưỡng định kỳ theo khuyến cáo của nhà sản xuất

Câu hỏi thường gặp về Ball Check Va1ves

1. Ball Check Va1ves là gì?
Ball Check Valve là van một chiều sử dụng viên bi để tự động cho phép dòng chảy đi theo một hướng và hạn chế dòng chảy ngược.

2. Ball Check Valve hoạt động như thế nào?
Van hoạt động dựa trên chênh lệch áp suất. Khi dòng chảy đi đúng chiều, bi được đẩy khỏi ghế van; khi dòng chảy dừng lại hoặc đảo chiều, bi trở về ghế van để đóng kín.

3. Ball Check Valve có dùng cho nước thải được không?
Có thể, tùy thuộc vào thiết kế van, vật liệu chế tạo và đặc tính cụ thể của nước thải. Cần kiểm tra khả năng xử lý chất rắn, kích thước đường ống và thông số kỹ thuật của từng model cụ thể trước khi sử dụng.

4. Ball Check Valve khác Swing Check Valve như thế nào?
Ball Check Valve sử dụng viên bi làm bộ phận đóng mở, trong khi Swing Check Valve sử dụng đĩa hoặc lá van xoay quanh bản lề để kiểm soát dòng chảy.

5. Làm sao chọn Ball Check Valve phù hợp?
Cần xem xét tối thiểu các yếu tố: loại môi chất, kích thước DN, áp suất làm việc, nhiệt độ, vật liệu chế tạo, kiểu kết nối và điều kiện lắp đặt thực tế.

Kết luận: Chọn Ball Check Va1ves đúng để kiểm soát dòng chảy hiệu quả

Ball Check Va1ves là một dạng van một chiều hoạt động hoàn toàn tự động, với cơ chế đóng mở dựa trên chuyển động của viên bi và chênh lệch áp suất trong hệ thống. Van hiện có nhiều lựa chọn đa dạng về vật liệu, kích thước và kiểu kết nối để phù hợp với từng ứng dụng cụ thể. Tuy nhiên, việc lựa chọn đúng loại van không thể chỉ dựa vào một yếu tố đơn lẻ, mà cần cân nhắc tổng hợp giữa môi chất, áp suất, nhiệt độ, kích thước, vật liệu và điều kiện lắp đặt thực tế.

Nếu bạn cần lựa chọn Ball Check Valve cho một hệ thống cụ thể, hãy cung cấp thông tin về DN, loại môi chất, áp suất làm việc, nhiệt độ và kiểu kết nối để được tư vấn model phù hợp nhất.
