Van bi gang là gì? Cấu tạo, phân loại, ứng dụng và cách chọn

Van bi gang trong hệ thống đường ống có vai trò gì?

Trong bất kỳ hệ thống đường ống nào từ cấp thoát nước dân dụng đến các dây chuyền công nghiệp luôn cần một thiết bị có khả năng đóng/mở dòng chảy nhanh, kín khít và vận hành ổn định trong thời gian dài. Nếu lựa chọn sai loại van hoặc sai vật liệu, hệ thống rất dễ gặp phải các vấn đề như rò rỉ tại điểm kết nối, ăn mòn thân van theo thời gian, thao tác vận hành nặng và khó khăn, hoặc tuổi thọ đường ống bị rút ngắn do áp lực dòng chảy không được kiểm soát tốt.

Trước thực trạng đó, van nước bi gang trở thành một trong những lựa chọn phổ biến nhất cho các hệ thống nước sinh hoạt, HVAC và đường ống công nghiệp nhờ sự cân bằng giữa độ bền, khả năng chịu lực và chi phí đầu tư. Tuy nhiên, để chọn đúng loại van phù hợp, người dùng cần nắm rõ cấu tạo, nguyên lý hoạt động, các tiêu chí kỹ thuật và những sai lầm thường gặp khi lựa chọn tất cả sẽ được trình bày chi tiết trong bài viết này.

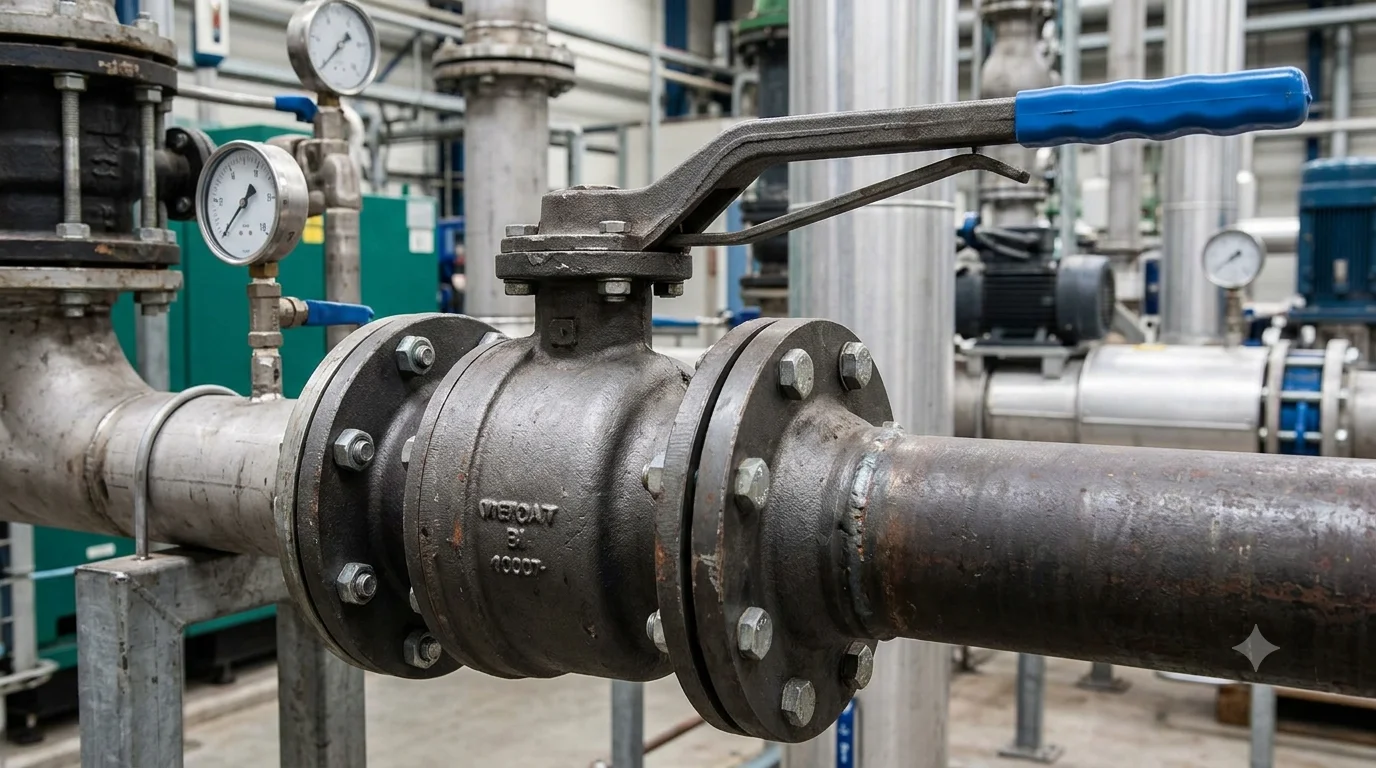

Van bi gang là gì?

Van bi gang là loại van sử dụng bi van có lỗ xuyên tâm để điều khiển dòng chảy trong đường ống. Thân van được chế tạo chủ yếu từ gang, còn bộ phận làm kín thường sử dụng vật liệu phù hợp với môi chất và điều kiện làm việc. Khi xoay bi 90°, van có thể chuyển nhanh giữa trạng thái đóng và mở.

Về đặc điểm nhận biết, van nước bi gang thường có thân van dạng khối chắc chắn, màu đặc trưng của gang đúc (có thể được sơn phủ chống ăn mòn), đi kèm tay gạt ngắn hoặc bộ truyền động tùy loại. Sở dĩ gang được lựa chọn làm vật liệu chế tạo thân van phổ biến là vì:

• Gang có độ cứng và khả năng chịu lực cơ học tốt.

• Giá thành hợp lý hơn so với các vật liệu như inox hay đồng thau ở cùng kích thước.

• Dễ đúc thành các hình dạng phức tạp, phù hợp sản xuất số lượng lớn.

• Đáp ứng tốt cho các hệ thống nước và môi chất không yêu cầu chống ăn mòn cực cao.

Bộ phận bi van thường được mạ crom hoặc xử lý bề mặt để tăng độ nhẵn và giảm ma sát khi xoay, trong khi gioăng làm kín có thể làm từ PTFE, cao su EPDM hoặc các vật liệu chịu nhiệt khác tùy theo model. Về kiểu kết nối, van nước bi gang phổ biến nhất là nối ren và nối mặt bích.

Cấu tạo van bi gang gồm những bộ phận nào?

Một van nước bi gang tiêu chuẩn thường được cấu thành từ các bộ phận chính sau:

• Thân van: Bộ phận bao bọc bên ngoài, chịu áp lực chính từ đường ống, thường đúc từ gang xám hoặc gang cầu.

• Bi van: Quả bi có lỗ xuyên tâm, quyết định trạng thái đóng/mở của van khi xoay.

• Trục van: Kết nối giữa tay gạt (hoặc bộ truyền động) với bi van, truyền lực xoay.

• Gioăng làm kín: Đặt xung quanh bi và trục, ngăn rò rỉ môi chất ra ngoài hoặc giữa các khoang van.

• Tay gạt hoặc bộ truyền động: Bộ phận điều khiển, có thể là tay gạt cơ học, tay quay, hoặc bộ truyền động điện/khí nén đối với van tự động hóa.

• Nắp/thân liên kết: Phần lắp ghép giữ các chi tiết bên trong cố định, đảm bảo độ kín và an toàn khi vận hành.

• Các chi tiết kết nối: Ren, mặt bích hoặc các phụ kiện nối với đường ống.

Mỗi bộ phận đều đóng vai trò riêng nhưng phối hợp chặt chẽ để đảm bảo van hoạt động chính xác và hạn chế tối đa rò rỉ trong suốt quá trình sử dụng.

Nguyên lý hoạt động của van bi gang

Nguyên lý vận hành của van nước bi gang khá đơn giản nhưng hiệu quả:

1. Người vận hành tác động lực lên tay van (gạt hoặc quay).

2. Lực này truyền qua trục van đến bi van.

3. Bi van xoay một góc khoảng 90°.

4. Khi lỗ trên bi cùng hướng với trục đường ống, dòng chảy được thông suốt — van ở trạng thái mở.

5. Khi lỗ trên bi vuông góc với trục đường ống, dòng chảy bị chặn hoàn toàn — van ở trạng thái đóng.

Nhờ cơ chế xoay 90° này, van nước bi gang có thể đóng hoặc mở gần như tức thời, khác với các loại van cần nhiều vòng xoay như van cổng. Trong toàn bộ quá trình, gioăng làm kín đóng vai trò quan trọng trong việc hạn chế rò rỉ tại các điểm tiếp xúc giữa bi, trục và thân van đây cũng là bộ phận cần được kiểm tra định kỳ để đảm bảo van hoạt động ổn định lâu dài.

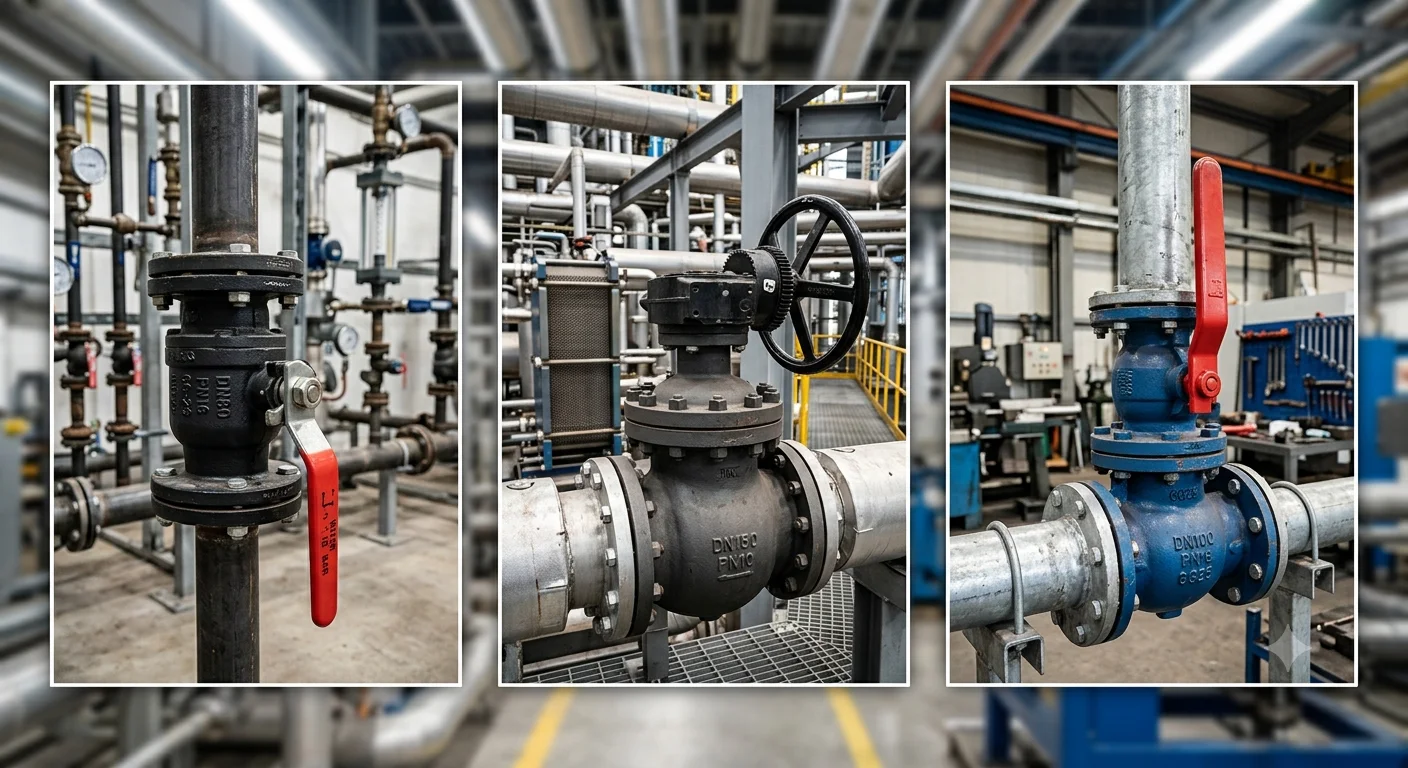

Van bi gang có những loại nào?

Van nước bi gang được phân loại theo nhiều tiêu chí khác nhau tùy vào mục đích sử dụng:

Theo kiểu kết nối

• Van nước bi gang nối ren

• Van nước bi gang mặt bích

• Van nước bi gang kiểu wafer/flanged tùy thiết kế sản phẩm

Theo phương thức vận hành

• Van nước bi gang tay gạt

• Van nước bi gang tay quay

• Van nước bi gang điều khiển điện

• Van nước bi gang điều khiển khí nén

Theo cấu tạo đường dòng

• Full port – cửa van có đường kính bằng với đường ống, giảm tổn thất áp lực

• Reduced port – cửa van thu nhỏ hơn đường ống, tiết kiệm chi phí nhưng giảm lưu lượng

Theo mục đích sử dụng

• Van nước bi gang dùng cho hệ thống nước

• Van nước bi gang HVAC

• Van nước bi gang cho hệ thống công nghiệp

• Van nước bi gang trong các hệ thống kỹ thuật tòa nhà

Việc hiểu rõ các cách phân loại này giúp người dùng dễ dàng khoanh vùng loại van phù hợp với nhu cầu cụ thể của mình thay vì chỉ chọn theo cảm tính hoặc giá bán.

Thông số kỹ thuật van bi gang cần quan tâm

Trước khi quyết định mua, người dùng nên đối chiếu các thông số kỹ thuật sau với catalogue của nhà sản xuất:

Lưu ý quan trọng: Không nên áp dụng một mức áp suất hoặc nhiệt độ cố định cho toàn bộ dòng van nước bi gang. Mỗi model có giới hạn kỹ thuật riêng tùy vào thiết kế, vật liệu gioăng và tiêu chuẩn sản xuất, vì vậy cần đối chiếu trực tiếp với catalogue hoặc datasheet của nhà cung cấp trước khi lắp đặt.

So sánh van nước bi gang với các loại van khác

Van nước bi gang vs van bi inox

Hai loại van này khác biệt chủ yếu ở vật liệu chế tạo. Van bi inox có khả năng chống ăn mòn vượt trội, phù hợp với môi chất có tính ăn mòn cao hoặc yêu cầu vệ sinh nghiêm ngặt như trong ngành thực phẩm, dược phẩm. Van nước bi gang có độ bền cơ học tốt nhưng khả năng chống ăn mòn thấp hơn, phù hợp với môi chất nước thông thường và có chi phí thấp hơn đáng kể so với inox ở cùng kích thước.

Van bi gang vs van bi đồng

Van bi đồng thường được sử dụng ở các kích thước nhỏ (DN15–DN50) cho hệ thống nước sinh hoạt, có khả năng chống ăn mòn khá tốt. Van nước bi gang phù hợp hơn với các kích thước lớn hơn và hệ thống công nghiệp nhờ chi phí đầu tư thấp hơn khi tăng đường kính.

Van nước bi gang vs van bướm

Về cấu tạo, van bướm sử dụng đĩa van xoay quanh trục thay vì bi có lỗ xuyên tâm như van bi. Van bướm thường có không gian lắp đặt gọn hơn và phù hợp với đường ống có đường kính lớn, trong khi van nước bi gang có khả năng đóng/mở kín hơn ở áp suất trung bình và được ưa chuộng ở các đường kính nhỏ đến trung bình.

Kết luận: Không có loại van nào là tốt nhất cho mọi hệ thống. Việc lựa chọn phụ thuộc vào môi chất, kích thước đường ống, áp suất, nhiệt độ làm việc và ngân sách đầu tư của từng công trình cụ thể.

Tại sao van nước bi gang được sử dụng phổ biến?

Van nước bi gang được ưa chuộng rộng rãi nhờ những lợi ích thực tế sau:

• Thân van có độ cứng tốt, chịu được áp lực cơ học trong quá trình vận hành.

• Phù hợp với nhiều loại hệ thống đường ống khác nhau, từ dân dụng đến công nghiệp nhẹ.

• Cơ chế đóng/mở nhanh chỉ với thao tác xoay 90°.

• Thiết kế tương đối đơn giản, dễ bảo trì và thay thế linh kiện.

• Dễ vận hành, không đòi hỏi kỹ thuật phức tạp.

• Đa dạng về kích thước và kiểu kết nối, đáp ứng nhiều nhu cầu lắp đặt.

• Tối ưu chi phí đầu tư trong những hệ thống phù hợp với đặc tính của gang.

Tuy nhiên, van nước bi gang cũng có những hạn chế cần lưu ý: không phải mọi môi chất đều tương thích, khả năng chống ăn mòn phụ thuộc nhiều vào lớp phủ bảo vệ và điều kiện môi trường, đồng thời không nên mặc định sử dụng van bi cho các nhu cầu điều tiết lưu lượng liên tục nếu thiết kế van không hỗ trợ chức năng này.

Van nước bi gang được sử dụng ở đâu?

Nhờ đặc tính bền chắc và chi phí hợp lý, van nước bi gang được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống cấp thoát nước: nhờ khả năng đóng/mở nhanh và chi phí đầu tư thấp.

• Hệ thống HVAC: phù hợp với các đường ống điều hòa không khí, nước lạnh, nước nóng trong tòa nhà.

• Hệ thống xử lý nước: sử dụng cho các đường ống dẫn nước trong quá trình xử lý.

• Đường ống kỹ thuật tòa nhà: phục vụ hệ thống cấp nước, thoát nước, PCCC.

• Một số hệ thống công nghiệp: nơi môi chất không đòi hỏi khả năng chống ăn mòn cao.

• Hệ thống cần đóng/mở dòng chảy nhanh: nhờ cơ chế xoay bi 90° tức thời.

Khi nào nên sử dụng van bi gang?

Có thể tham khảo checklist sau để xác định van nước bi gang có phù hợp với hệ thống hay không:

• Hệ thống cần thiết bị đóng/mở nhanh, không yêu cầu điều tiết liên tục.

• Môi chất tương thích với vật liệu thân van và gioăng làm kín.

• Đường ống có kích thước (DN) phù hợp với dải sản phẩm hiện có.

• Áp suất và nhiệt độ làm việc nằm trong giới hạn cho phép của model.

• Cần khả năng vận hành đơn giản, ít bảo trì phức tạp.

• Muốn cân đối giữa hiệu quả sử dụng và chi phí đầu tư.

Sai lầm thường gặp khi chọn van nước bi gang

• Chỉ chọn van dựa theo kích thước (DN) mà bỏ qua các yếu tố khác.

• Không kiểm tra áp suất làm việc thực tế của hệ thống.

• Không kiểm tra nhiệt độ môi chất so với giới hạn của van.

• Không xác định rõ môi chất sẽ đi qua van.

• Nhầm lẫn van đóng/mở với van điều tiết lưu lượng.

• Chọn sai kiểu kết nối (ren/mặt bích) so với đường ống hiện có.

• Không kiểm tra tiêu chuẩn mặt bích khi lắp ráp.

• Bỏ qua vật liệu gioăng, dẫn đến rò rỉ hoặc hư hỏng sớm.

Cách chọn van nước bi gang phù hợp

Để chọn được van nước bi gang đúng nhu cầu, có thể thực hiện theo 7 bước sau:

1. Xác định môi chất sẽ đi qua van (nước sạch, nước thải, hóa chất nhẹ...).

2. Xác định kích thước đường ống/DN cần lắp đặt.

3. Kiểm tra áp suất làm việc của hệ thống so với thông số van.

4. Kiểm tra nhiệt độ môi chất so với giới hạn chịu nhiệt của gioăng và thân van.

5. Chọn kiểu kết nối phù hợp: ren hoặc mặt bích.

6. Chọn phương thức vận hành: tay gạt, tay quay, điện hoặc khí nén.

7. Đối chiếu catalogue và tiêu chuẩn sản phẩm của nhà sản xuất trước khi đặt hàng.

Checklist trước khi mua

• ☐ Đúng DN

• ☐ Đúng kiểu kết nối

• ☐ Đúng áp suất

• ☐ Đúng nhiệt độ

• ☐ Đúng môi chất

• ☐ Đúng vật liệu gioăng

• ☐ Đúng tiêu chuẩn

• ☐ Có catalogue/datasheet

• ☐ Có nguồn gốc, xuất xứ rõ ràng

Lưu ý khi lắp đặt và sử dụng van bi gang

Để van nước bi gang hoạt động bền bỉ và hạn chế sự cố, cần lưu ý:

• Làm sạch đường ống trước khi lắp đặt van để tránh cặn bẩn lọt vào bên trong.

• Kiểm tra đúng hướng và vị trí lắp đặt theo chiều dòng chảy.

• Không dùng lực quá mức lên tay van khi thao tác đóng/mở.

• Đảm bảo các mối nối kín khít, tránh rò rỉ tại điểm kết nối.

• Không sử dụng van bi như van điều tiết liên tục nếu thiết kế không cho phép, vì có thể làm mòn nhanh bi van và gioăng.

• Kiểm tra rò rỉ sau khi lắp đặt và trước khi đưa vào vận hành chính thức.

• Định kỳ kiểm tra tình trạng gioăng và bộ phận vận hành để phát hiện sớm dấu hiệu hao mòn.

• Khi van có dấu hiệu kẹt hoặc rò rỉ, cần xác định nguyên nhân trước khi tiếp tục vận hành để tránh hư hỏng nặng hơn.

Câu hỏi thường gặp về van nước bi gang

1. Van nước bi gang là gì?
Van nước bi gang là loại van có thân chế tạo từ gang, sử dụng bi van có lỗ xuyên tâm để điều khiển dòng chảy. Khi xoay bi 90°, van chuyển nhanh giữa trạng thái đóng và mở.

2. Van nước bi gang dùng cho môi chất nào?
Khả năng tương thích môi chất phụ thuộc vào vật liệu thân, bi và gioăng của từng model cụ thể. Không nên mặc định rằng mọi van nước bi gang đều phù hợp với tất cả các loại môi chất — cần đối chiếu thông số kỹ thuật trước khi sử dụng.

3. Van nước bi gang có tốt không?
Van nước bi gang có nhiều ưu điểm về độ bền cơ học và chi phí, nhưng "tốt" hay không còn phụ thuộc vào điều kiện sử dụng thực tế — bao gồm môi chất, áp suất, nhiệt độ và mục đích lắp đặt — thay vì một câu trả lời tuyệt đối.

4. Van nước bi gang khác gì van bi inox?
Khác biệt chính nằm ở vật liệu: gang có độ bền cơ học tốt và chi phí thấp hơn, trong khi inox có khả năng chống ăn mòn vượt trội, phù hợp với môi trường khắc nghiệt hoặc yêu cầu vệ sinh cao hơn.

5. Làm sao chọn đúng van nước bi gang?
Cần xem xét đồng thời 5 yếu tố: kích thước (DN), áp suất làm việc, nhiệt độ, môi chất và kiểu kết nối phù hợp với hệ thống đường ống hiện có.

Van nước bi gang lựa chọn phù hợp cho nhiều hệ thống đường ống

Van nước bi gang là loại van sử dụng bi có lỗ xuyên tâm để đóng/mở dòng chảy nhanh chóng, với thân van chế tạo từ gang bền chắc và chi phí hợp lý. Qua cấu tạo, nguyên lý hoạt động, các cách phân loại và những tiêu chí kỹ thuật đã trình bày, có thể thấy đây là lựa chọn phù hợp cho nhiều hệ thống nước, HVAC và đường ống kỹ thuật miễn là được lựa chọn đúng theo môi chất, áp suất, nhiệt độ và kích thước thực tế.

Điều quan trọng cần nhớ: không nên chọn van chỉ dựa vào kích thước hoặc giá bán, mà cần đối chiếu đầy đủ các thông số kỹ thuật với catalogue của nhà sản xuất.

Nếu bạn đang cần tư vấn chọn model van nước bi gang phù hợp, hãy liên hệ để được hỗ trợ. Vui lòng cung cấp thông tin về DN, môi chất, áp suất và nhiệt độ làm việc để nhận được đề xuất sản phẩm chính xác nhất, đồng thời yêu cầu catalogue/thông số kỹ thuật chi tiết trước khi đặt hàng.
