Van điều áp tanaka là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng

Trong các hệ thống sử dụng khí, gas, nước hoặc các loại môi chất có áp suất, việc kiểm soát áp lực đầu ra là yếu tố quan trọng để thiết bị vận hành ổn định và an toàn. Nếu áp suất đầu vào thay đổi liên tục mà không được kiểm soát, các thiết bị phía sau có thể hoạt động sai thông số, giảm tuổi thọ hoặc thậm chí phát sinh sự cố.

Valve điều áp Tanaka được sử dụng để giảm và duy trì áp suất đầu ra ở mức phù hợp với yêu cầu của hệ thống. Thiết bị có khả năng tự động điều chỉnh độ mở của van dựa trên sự cân bằng giữa áp suất đầu ra và lực cài đặt của lò xo.

Vậy valve điều áp Tanaka là gì, cấu tạo ra sao, hoạt động như thế nào và được ứng dụng ở đâu? Hãy cùng tìm hiểu chi tiết dưới đây.

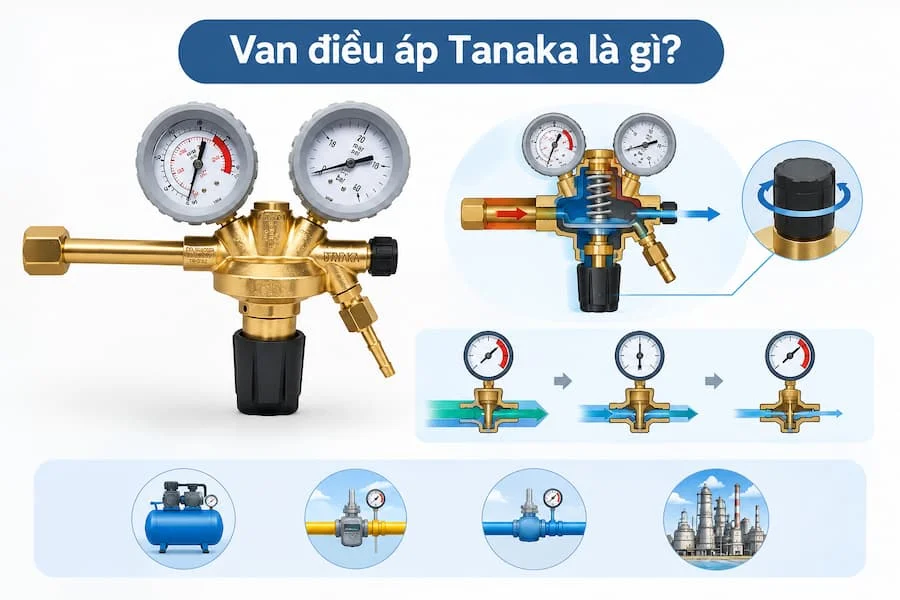

Van điều áp Tanaka là gì?

Van điều áp Tanaka là thiết bị dùng để giảm áp suất đầu vào và duy trì áp suất đầu ra tương đối ổn định theo giá trị được cài đặt. Khi áp suất đầu vào thay đổi trong phạm vi làm việc, van sẽ tự động thay đổi độ mở để điều chỉnh lượng môi chất đi qua.

Khác với van khóa thông thường chỉ có nhiệm vụ đóng hoặc mở dòng chảy, van điều áp hoạt động theo cơ chế tự động. Người sử dụng có thể điều chỉnh mức áp suất đầu ra thông qua núm vặn hoặc vít điều chỉnh trên van.

Về nguyên lý, van thường sử dụng sự cân bằng giữa lực lò xo và áp suất đầu ra. Khi áp suất đầu ra thấp hơn mức cài đặt, van có xu hướng mở lớn hơn để tăng lượng môi chất đi qua. Ngược lại, khi áp suất đầu ra tăng đến hoặc vượt mức cài đặt, van sẽ thu hẹp tiết diện dòng chảy để hạn chế áp suất tiếp tục tăng.

Tùy từng model cụ thể, valve điều áp Tanaka có thể được thiết kế cho những môi chất và điều kiện làm việc khác nhau. Vì vậy, khi lựa chọn cần kiểm tra thông số kỹ thuật của đúng model thay vì chỉ dựa vào tên gọi sản phẩm.

Cấu tạo của valve điều áp Tanaka

Mặc dù cấu tạo có thể thay đổi tùy dòng sản phẩm, một van điều áp cơ bản thường bao gồm các bộ phận chính sau:

1. Thân van

Thân van là bộ phận bao quanh và bảo vệ các chi tiết bên trong, đồng thời tạo thành đường dẫn cho môi chất đi qua.

Vật liệu thân có thể khác nhau tùy môi trường sử dụng, chẳng hạn như đồng, gang, inox hoặc vật liệu kỹ thuật khác. Việc lựa chọn vật liệu cần dựa trên loại môi chất, nhiệt độ, áp suất và điều kiện làm việc thực tế.

2. Lò xo điều chỉnh

Lò xo tạo ra lực tác động lên cơ cấu điều tiết bên trong van. Khi người dùng xoay núm hoặc vít điều chỉnh, lực nén của lò xo thay đổi, từ đó thay đổi mức áp suất đầu ra mong muốn.

Đây là bộ phận có vai trò quan trọng trong việc thiết lập giá trị áp suất của van.

3. Màng van hoặc piston

Màng van hoặc piston là bộ phận cảm nhận sự thay đổi của áp suất đầu ra và tạo ra chuyển động để điều khiển cơ cấu đóng mở.

Một phía chịu tác động của lực lò xo, phía còn lại chịu tác động của áp suất. Sự cân bằng giữa hai lực này quyết định độ mở của van.

4. Đĩa van hoặc ty van

Đây là cơ cấu trực tiếp thay đổi tiết diện dòng chảy. Khi áp suất đầu ra thấp hơn giá trị cài đặt, đĩa van có thể mở rộng để cho nhiều môi chất đi qua hơn.

Khi áp suất đầu ra tăng, cơ cấu này dịch chuyển theo hướng thu hẹp dòng chảy, giúp hạn chế lượng môi chất đi qua.

5. Núm vặn hoặc vít điều chỉnh

Núm vặn hoặc vít điều chỉnh được sử dụng để thay đổi lực nén của lò xo.

Thông qua bộ phận này, người vận hành có thể thiết lập áp suất đầu ra theo yêu cầu của thiết bị hoặc đường ống. Tuy nhiên, mức điều chỉnh phải nằm trong phạm vi cho phép của model van.

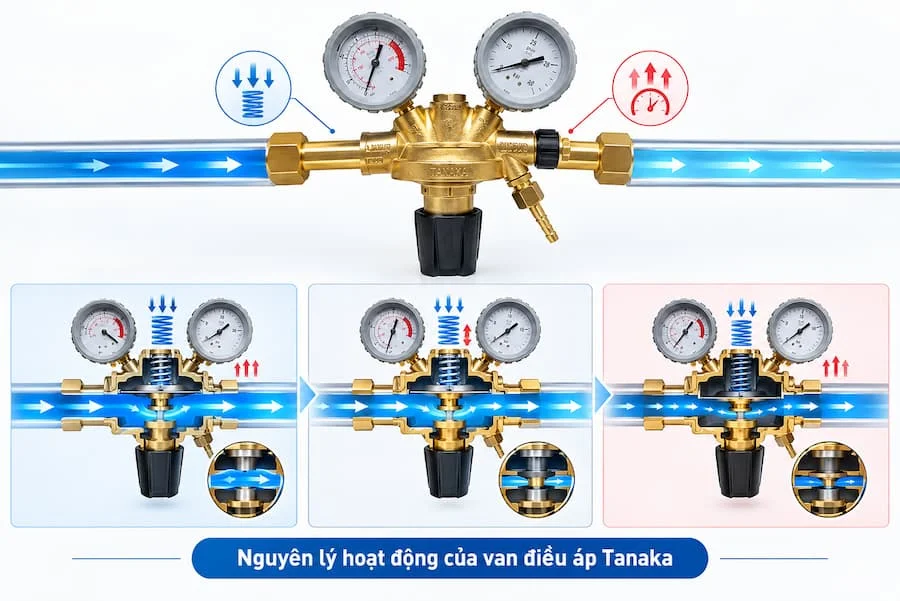

Nguyên lý hoạt động của valve điều áp Tanaka

Nguyên lý hoạt động của valve điều áp Tanaka có thể hiểu đơn giản thông qua sự cân bằng giữa lực lò xo và áp suất đầu ra.

Khi áp suất đầu ra thấp

Khi hệ thống bắt đầu hoạt động hoặc áp suất đầu ra đang thấp hơn mức cài đặt, lực tác động từ phía áp suất chưa đủ để cân bằng lực lò xo.

Lúc này, cơ cấu van có xu hướng mở rộng. Môi chất từ phía đầu vào đi qua van với lưu lượng lớn hơn, giúp áp suất phía đầu ra tăng dần.

Khi áp suất đầu ra đạt mức cài đặt

Khi áp suất đầu ra tăng đến gần giá trị được thiết lập, áp lực tác động lên màng van hoặc piston cũng tăng lên.

Cơ cấu điều tiết bắt đầu dịch chuyển về trạng thái cân bằng. Độ mở của van được điều chỉnh sao cho lượng môi chất đi qua phù hợp với nhu cầu sử dụng phía sau van.

Nhờ vậy, áp suất đầu ra được duy trì quanh mức cài đặt thay vì tăng liên tục theo áp suất đầu vào.

Khi áp suất đầu ra tăng cao

Nếu áp suất phía đầu ra tăng vượt mức mong muốn, lực tác động lên màng hoặc piston tăng lên và làm cơ cấu van thu hẹp tiết diện dòng chảy.

Lưu lượng môi chất đi qua giảm xuống, qua đó hạn chế xu hướng tăng áp suất phía sau van.

Quá trình này diễn ra tự động trong suốt thời gian hệ thống hoạt động. Đây chính là điểm khác biệt quan trọng giữa van điều áp và van khóa thông thường.

Ưu điểm của valve điều áp Tanaka

Việc sử dụng van điều áp mang lại nhiều lợi ích cho hệ thống:

Ổn định áp suất đầu ra: Van giúp đưa áp suất từ mức đầu vào cao hơn về mức phù hợp với thiết bị sử dụng.

Tự động điều chỉnh: Người vận hành không cần liên tục đóng mở van bằng tay để duy trì áp suất. Cơ cấu bên trong tự thay đổi độ mở theo điều kiện thực tế.

Bảo vệ thiết bị phía sau: Duy trì áp suất phù hợp có thể giúp hạn chế tình trạng thiết bị phải làm việc ở áp suất cao hơn mức cần thiết.

Dễ điều chỉnh: Với thiết kế sử dụng núm vặn hoặc vít điều chỉnh, người dùng có thể thiết lập áp suất đầu ra theo yêu cầu trong phạm vi cho phép.

Ứng dụng linh hoạt: Tùy từng model, van có thể được sử dụng trong nhiều hệ thống đường ống và thiết bị cần giảm hoặc ổn định áp suất.

Valve điều áp Tanaka được sử dụng ở đâu?

Valve điều áp Tanaka có thể được ứng dụng trong nhiều hệ thống khác nhau, tùy thuộc vào vật liệu, kết nối và thông số của từng model.

Hệ thống khí nén

Trong hệ thống khí nén, áp suất từ nguồn cấp thường cần được điều chỉnh trước khi đưa đến các thiết bị sử dụng như xi lanh, bộ truyền động hoặc các thiết bị điều khiển.

Van điều áp giúp đưa áp suất về mức phù hợp, góp phần giúp thiết bị hoạt động ổn định hơn.

Hệ thống gas

Đối với hệ thống sử dụng gas, việc giảm áp suất trước khi đưa môi chất đến thiết bị tiêu thụ là yêu cầu quan trọng.

Van điều áp phù hợp có thể được sử dụng để kiểm soát áp suất cung cấp cho các thiết bị phía sau. Tuy nhiên, cần lựa chọn đúng model dành cho loại gas và điều kiện vận hành tương ứng.

Hệ thống nước

Van điều áp cũng có thể được sử dụng trong một số hệ thống cấp nước nhằm giảm áp suất từ đường ống chính xuống mức phù hợp với thiết bị hoặc khu vực sử dụng.

Điều này đặc biệt hữu ích khi áp suất nguồn cấp cao hơn mức làm việc cần thiết của hệ thống phía sau.

Hệ thống công nghiệp

Trong các dây chuyền sản xuất, van điều áp có thể xuất hiện tại các vị trí cần kiểm soát áp suất của môi chất trước khi cấp đến thiết bị.

Ứng dụng thực tế phụ thuộc vào model, kích thước đường ống, loại môi chất, áp suất đầu vào, áp suất đầu ra và nhiệt độ làm việc.

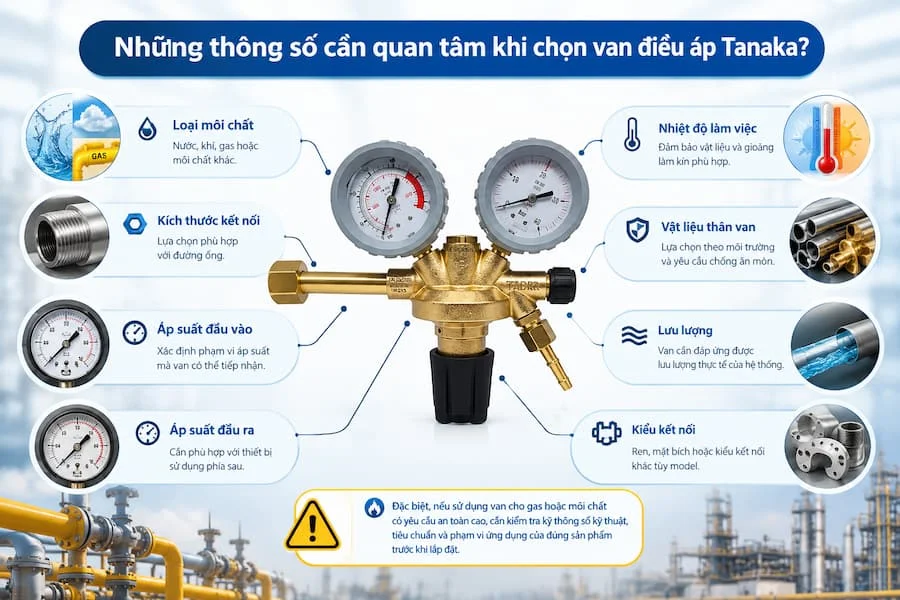

Những thông số cần quan tâm khi chọn van điều áp Tanaka

Không nên lựa chọn van chỉ dựa vào kích thước đường ống. Một số thông số quan trọng cần kiểm tra gồm:

• Loại môi chất: nước, khí, gas hoặc môi chất khác.

• Kích thước kết nối: lựa chọn phù hợp với đường ống.

• Áp suất đầu vào: xác định phạm vi áp suất mà van có thể tiếp nhận.

• Áp suất đầu ra: cần phù hợp với thiết bị sử dụng phía sau.

• Nhiệt độ làm việc: đảm bảo vật liệu và gioăng làm kín phù hợp.

• Vật liệu thân van: lựa chọn theo môi trường và yêu cầu chống ăn mòn.

• Lưu lượng: van cần đáp ứng được lưu lượng thực tế của hệ thống.

• Kiểu kết nối: ren, mặt bích hoặc kiểu kết nối khác tùy model.

Đặc biệt, nếu sử dụng van cho gas hoặc môi chất có yêu cầu an toàn cao, cần kiểm tra kỹ thông số kỹ thuật, tiêu chuẩn và phạm vi ứng dụng của đúng sản phẩm trước khi lắp đặt.

Kết luận

Valve điều áp Tanaka là thiết bị có chức năng giảm và duy trì áp suất đầu ra ở mức phù hợp với yêu cầu của hệ thống. Thiết bị hoạt động dựa trên sự cân bằng giữa áp suất đầu ra và lực lò xo, từ đó tự động thay đổi độ mở để kiểm soát dòng môi chất.

Cấu tạo cơ bản gồm thân van, lò xo điều chỉnh, màng van hoặc piston, đĩa van/ty van và bộ phận điều chỉnh áp suất. Nhờ khả năng tự động điều tiết, van có thể được ứng dụng trong nhiều hệ thống như khí nén, gas, nước và các dây chuyền công nghiệp.

Khi lựa chọn valve điều áp Tanaka, cần quan tâm đồng thời đến môi chất, áp suất đầu vào, áp suất đầu ra, lưu lượng, nhiệt độ, vật liệu và kích thước kết nối. Việc lựa chọn đúng model sẽ giúp van làm việc ổn định và phù hợp hơn với điều kiện thực tế của hệ thống.
