CS Ball Valve có những loại nào? Phân loại và cách lựa chọn

CS Ball Valve hay Carbon Steel Ball Valve là dòng van bi có thân van được chế tạo từ thép carbon, thường được sử dụng trong các hệ thống đường ống công nghiệp có yêu cầu về độ bền cơ học, áp suất và nhiệt độ làm việc. So với van bi inox, van bi thép carbon có ưu thế về độ cứng, khả năng chịu áp và phù hợp với nhiều hệ thống công nghiệp như dầu khí, hơi nóng, nước, khí và một số loại hóa chất.

Tuy nhiên, Van bi CS không chỉ có một kiểu thiết kế. Sản phẩm có thể được phân loại theo cấu tạo thân van, thiết kế viên bi, kiểu kết nối, phương thức vận hành và nhiều thông số kỹ thuật khác. Việc hiểu rõ từng loại sẽ giúp lựa chọn đúng van theo điều kiện thực tế của hệ thống.

CS Ball Valve là gì?

CS Ball Valve là van bi thép carbon, sử dụng một viên bi có lỗ xuyên tâm làm bộ phận đóng mở dòng chảy. Khi xoay viên bi 90°, lỗ trên viên bi có thể nằm thẳng với đường ống để cho môi chất đi qua hoặc xoay vuông góc để ngăn dòng chảy.

Thân van bằng thép carbon mang lại khả năng chịu lực tốt và thường được sử dụng trong những hệ thống có điều kiện làm việc khắc nghiệt hơn so với các hệ thống dân dụng thông thường.

Tùy thiết kế, Van bi CS có thể được chế tạo với nhiều kích thước, cấp áp suất và kiểu kết nối khác nhau. Vì vậy, khi lựa chọn không nên chỉ dựa vào đường kính DN mà cần xem xét đồng thời môi chất, áp suất, nhiệt độ, lưu lượng và phương thức vận hành.

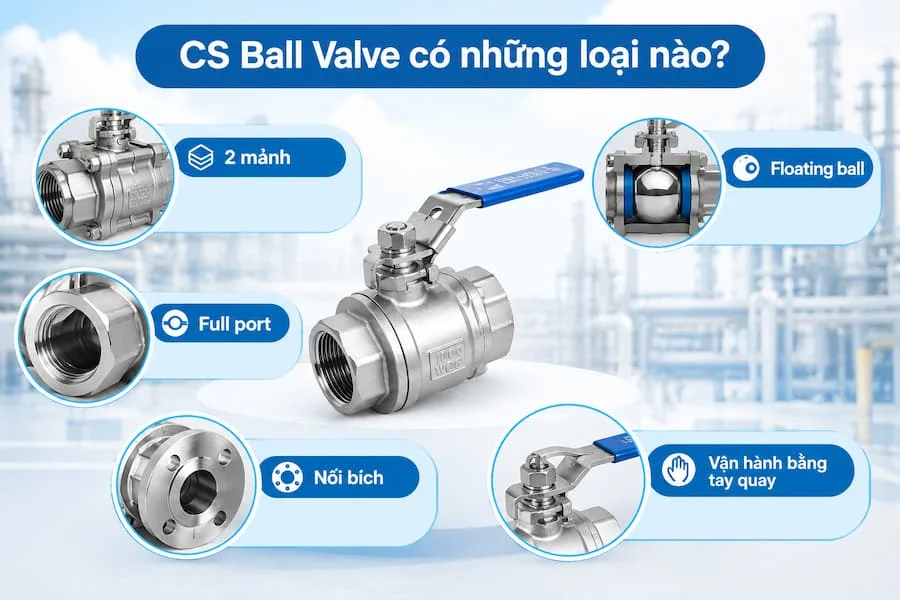

Van bi CS có những loại nào?

Có nhiều cách để phân loại van bi thép carbon. Trong thực tế, một sản phẩm có thể đồng thời thuộc nhiều nhóm khác nhau, chẳng hạn van bi thép carbon 2 mảnh, floating ball, full port, nối bích và vận hành bằng tay quay.

Phân loại theo kết cấu thân van

Van bi 1 mảnh – 1 Piece

Van 1 mảnh có thân được chế tạo thành một khối tương đối liền. Thiết kế này có ưu điểm là kết cấu gọn, ít vị trí ghép nối và thường có chi phí thấp hơn.

Tuy nhiên, việc tháo rời để kiểm tra hoặc thay thế các chi tiết bên trong thường không thuận tiện bằng các dòng van nhiều mảnh.

Loại này phù hợp với những hệ thống có yêu cầu kết cấu đơn giản và không cần thường xuyên tháo van để bảo trì.

Van bi 2 mảnh – 2 Piece

Van 2 mảnh gồm hai phần thân được liên kết với nhau bằng bu-lông hoặc kết cấu ghép tương ứng.

Đây là một trong những thiết kế phổ biến của Van bi CS vì có sự cân bằng giữa độ bền, khả năng bảo trì và chi phí.

Khi cần kiểm tra hoặc sửa chữa, phần thân có thể được tháo ra để tiếp cận các bộ phận bên trong. Van 2 mảnh thường được sử dụng trong nhiều hệ thống đường ống công nghiệp.

Van bi 3 mảnh – 3 Piece

Van 3 mảnh gồm một thân chính và hai đầu kết nối. Thiết kế này cho phép tháo phần thân van khỏi đường ống tương đối thuận tiện.

Ưu điểm lớn của van 3 mảnh là dễ bảo trì, vệ sinh và thay thế seat hoặc các chi tiết bên trong. Trong nhiều trường hợp, có thể tháo thân van mà không cần tháo toàn bộ hai đầu kết nối khỏi đường ống.

Đây là lựa chọn đáng cân nhắc đối với các hệ thống yêu cầu bảo trì định kỳ.

Phân loại theo thiết kế viên bi

Van bi nổi – Floating Ball

Ở thiết kế floating ball, viên bi không được cố định cứng hoàn toàn vào trục ở cả hai phía mà có khả năng dịch chuyển nhẹ dưới tác động của áp suất môi chất.

Khi hệ thống có áp suất, viên bi được đẩy về phía seat phía hạ lưu, tạo lực ép giúp tăng khả năng làm kín.

Van floating thường có kết cấu tương đối đơn giản và phù hợp với nhiều ứng dụng công nghiệp ở cấp áp suất phù hợp.

Van bi trunnion – Trunnion Mounted Ball

Khác với floating ball, viên bi của trunnion ball valve được đỡ bằng cơ cấu trunnion ở phía trên và/hoặc phía dưới.

Thiết kế này giúp giảm lực tác động lên cơ cấu vận hành, đặc biệt khi van có kích thước lớn hoặc làm việc ở áp suất cao.

Vì vậy, trunnion mounted ball valve thường được cân nhắc trong các hệ thống đường ống công nghiệp lớn, dầu khí và các ứng dụng yêu cầu khả năng vận hành ổn định ở điều kiện áp suất cao.

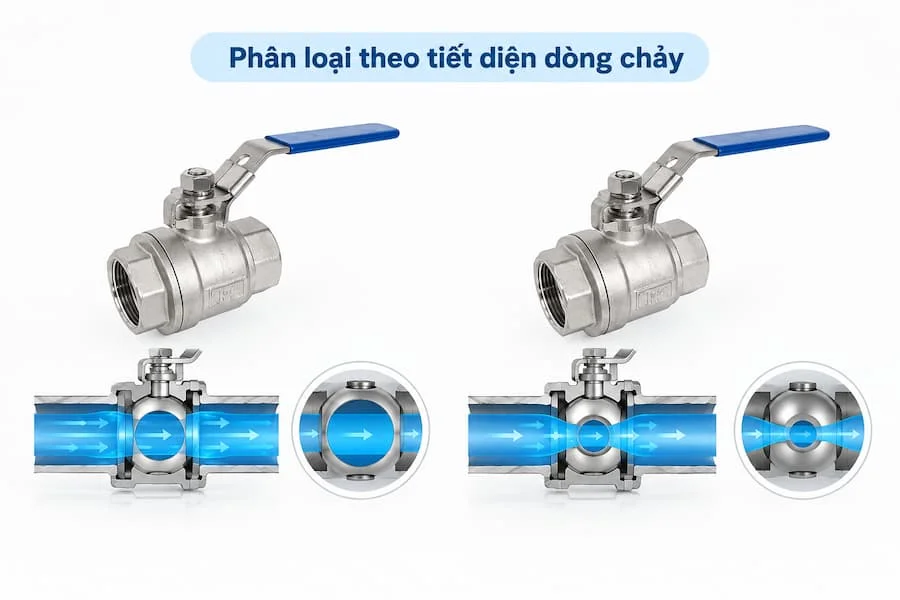

Phân loại theo tiết diện dòng chảy

Full Port – Full Bore

Full Port có đường kính lỗ của viên bi gần tương đương với đường kính trong của đường ống.

Khi van mở hoàn toàn, dòng môi chất đi qua với mức cản trở tương đối thấp. Đây là lựa chọn phù hợp khi hệ thống cần hạn chế tổn thất áp suất hoặc yêu cầu khả năng thông dòng tốt.

Full Port cũng có lợi thế trong một số hệ thống cần thực hiện công tác vệ sinh hoặc sử dụng thiết bị làm sạch đường ống.

Reduced Port – Reduced Bore

Reduced Port có đường kính lỗ trên viên bi nhỏ hơn đường kính trong của đường ống.

Thiết kế này có thể tạo ra tổn thất áp suất lớn hơn Full Port, nhưng thường giúp giảm kích thước và chi phí van trong những ứng dụng không yêu cầu tiết diện dòng chảy tối đa.

Khi lựa chọn giữa Full Port và Reduced Port, cần dựa vào yêu cầu lưu lượng và tổn thất áp suất của hệ thống thay vì mặc định loại nào cũng phù hợp.

Phân loại theo kiểu kết nối

Van bi CS nối ren

Van nối ren thường được sử dụng với các đường ống có kích thước nhỏ và vừa. Ưu điểm là lắp đặt tương đối đơn giản, không yêu cầu thiết bị hàn trong quá trình kết nối.

Tuy nhiên, khả năng chịu áp và kích thước của van ren cần được kiểm tra theo đúng thông số của từng model.

Van bi CS nối bích

Van bi thép carbon nối bích thường được sử dụng trong các hệ thống công nghiệp có đường kính đường ống lớn hoặc yêu cầu kết nối chắc chắn.

Kiểu kết nối này thuận tiện cho việc tháo lắp van khi bảo trì và có thể đáp ứng nhiều cấp áp suất khác nhau tùy tiêu chuẩn mặt bích và thiết kế van.

CS ball valve nối hàn

Van nối hàn được kết nối trực tiếp với đường ống thông qua mối hàn. Phương án này tạo ra kết nối chắc chắn và có thể phù hợp với các hệ thống yêu cầu hạn chế nguy cơ rò rỉ tại vị trí kết nối.

Tuy nhiên, việc tháo van để bảo trì sẽ phức tạp hơn so với van ren hoặc van bích.

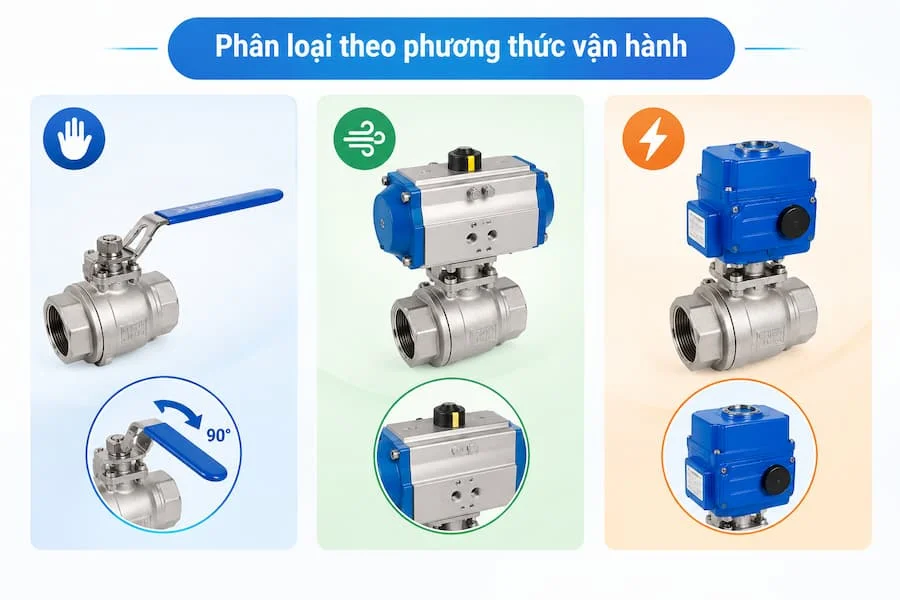

Phân loại theo phương thức vận hành

Van vận hành bằng tay

Đây là loại sử dụng tay gạt hoặc tay quay để đóng mở van.

Tay gạt thường phù hợp với các van kích thước nhỏ và thao tác đóng mở nhanh 90°. Với van kích thước lớn, tay quay hoặc hộp số có thể được sử dụng để giảm lực vận hành.

Van bi điều khiển khí nén

Van bi CS có thể kết hợp với bộ truyền động khí nén để tự động hóa quá trình đóng mở.

Giải pháp này phù hợp với dây chuyền sản xuất cần điều khiển van từ xa hoặc yêu cầu đóng mở nhanh theo tín hiệu điều khiển.

Van bi điều khiển điện

Bộ truyền động điện cho phép van được điều khiển bằng tín hiệu từ hệ thống tự động hóa.

Loại này thường được cân nhắc trong các hệ thống cần tích hợp van với tủ điều khiển, PLC hoặc hệ thống quản lý tập trung.

Cách lựa chọn Van bi CS phù hợp

Không nên lựa chọn Van bi CS chỉ dựa vào kích thước đường ống. Một số yếu tố quan trọng cần kiểm tra gồm:

1. Xác định môi chất

Trước tiên cần xác định van sử dụng cho nước, khí, hơi, dầu, gas hay hóa chất.

Mỗi môi chất có yêu cầu khác nhau về vật liệu thân, vật liệu seat, gioăng làm kín và khả năng chống ăn mòn.

2. Kiểm tra áp suất làm việc

Cần xác định áp suất tối đa và áp suất làm việc thực tế của hệ thống.

Cấp áp suất của van phải đáp ứng điều kiện vận hành và cần có khoảng dự phòng phù hợp theo thiết kế. Không nên lựa chọn van có thông số áp suất thấp hơn điều kiện thực tế.

3. Kiểm tra nhiệt độ

Nhiệt độ ảnh hưởng trực tiếp đến vật liệu thân van, seat và gioăng.

Đặc biệt với hệ thống hơi nóng hoặc môi chất nhiệt độ cao, cần kiểm tra kỹ giới hạn nhiệt độ của toàn bộ van thay vì chỉ xem thông số của thân thép carbon.

4. Lựa chọn kích thước DN

DN của van cần tương thích với đường ống và yêu cầu lưu lượng.

Tuy nhiên, hai van có cùng DN chưa chắc có khả năng đáp ứng giống nhau nếu thiết kế Full Port và Reduced Port khác nhau.

5. Chọn kiểu kết nối

Căn cứ vào thiết kế đường ống để lựa chọn ren, bích hoặc hàn.

Đối với van bích, cần kiểm tra thêm tiêu chuẩn và cấp áp suất của mặt bích để đảm bảo tương thích với hệ thống.

6. Lựa chọn phương thức vận hành

Nếu van được thao tác thủ công không thường xuyên, tay gạt hoặc tay quay có thể là lựa chọn đơn giản.

Ngược lại, nếu cần tự động hóa, điều khiển từ xa hoặc đóng mở theo tín hiệu, nên cân nhắc bộ truyền động khí nén hoặc điện.

Kết luận

CS Ball Valve có nhiều loại khác nhau, có thể phân loại theo kết cấu thân van, thiết kế viên bi, tiết diện dòng chảy, kiểu kết nối và phương thức vận hành. Những dòng phổ biến gồm 1 Piece, 2 Piece, 3 Piece, Van bi cs, Trunnion Ball, Full Port, Reduced Port, nối ren, nối bích, nối hàn và van điều khiển tự động.

Để lựa chọn đúng, cần xem xét tổng thể môi chất, DN, áp suất, nhiệt độ, lưu lượng, kiểu kết nối và phương thức vận hành. Đặc biệt với hệ thống dầu khí, hơi nóng hoặc hóa chất, việc đối chiếu đầy đủ thông số kỹ thuật của từng model là yếu tố quan trọng để đảm bảo van làm việc ổn định, an toàn và có tuổi thọ phù hợp.

Rất mong các bạn quan tâm và theo dõi yuanan.vn để cập nhật thông tin mới nhất về cs ball valve!
