Bích Ren DN15, DN20, DN25, DN32, DN50 Là Gì? Cách Chọn Đúng Kích Thước

Threaded Flange DN15, DN20, DN25, DN32 và DN50 là những kích thước thường gặp trong các hệ thống đường ống nước, khí, dầu và một số môi chất công nghiệp. Việc lựa chọn đúng kích thước Threaded Flange không chỉ dựa vào DN mà còn cần xem xét đường kính ống, tiêu chuẩn ren, cấp áp suất, vật liệu và điều kiện làm việc thực tế.

Nếu chọn sai kích thước, bích có thể không lắp vừa với đường ống, không tương thích với thiết bị hoặc phát sinh rò rỉ trong quá trình vận hành. Vì vậy, hiểu rõ ý nghĩa của DN và cách quy đổi sang inch, phi sẽ giúp quá trình lựa chọn chính xác hơn.

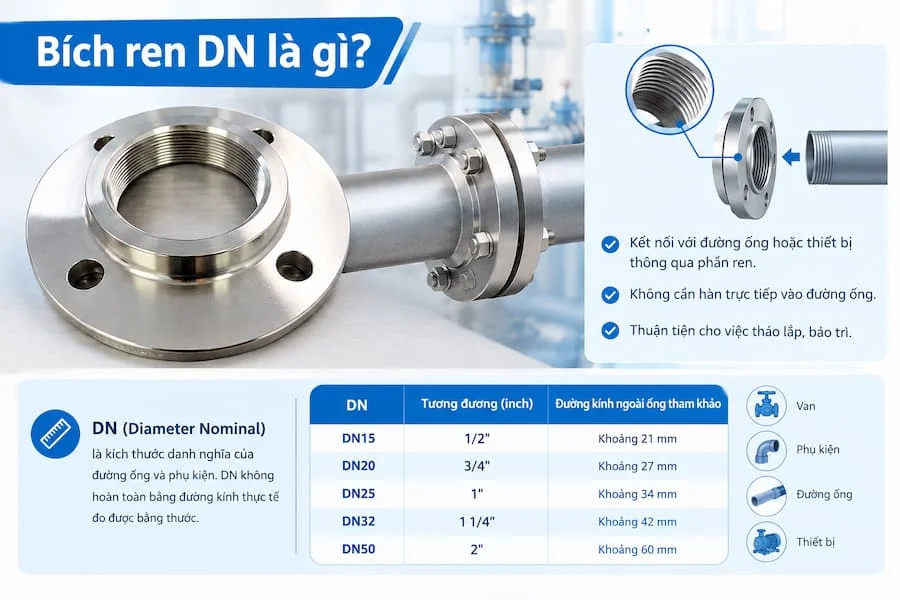

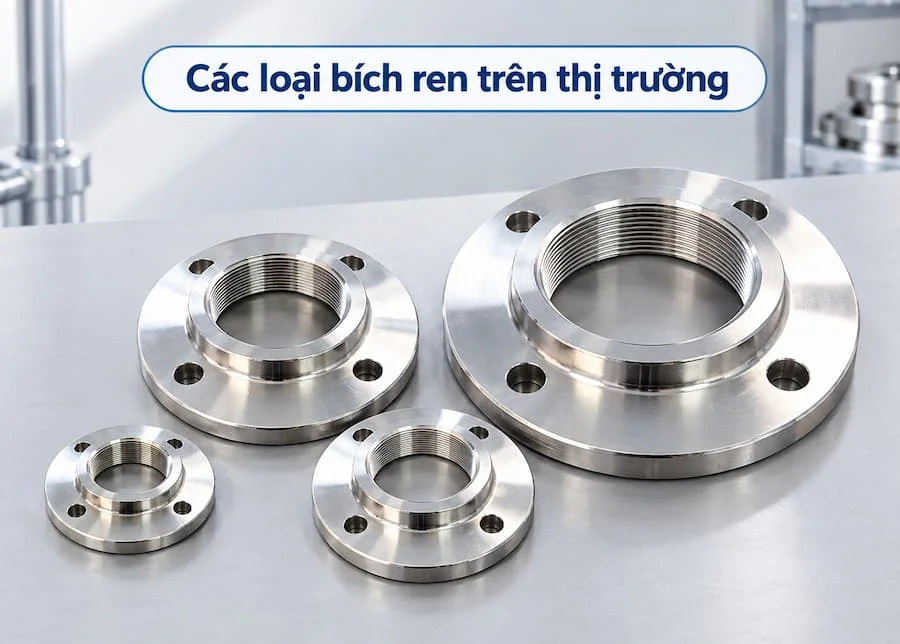

Bích ren DN là gì?

Bích ren DN là loại mặt bích được thiết kế để kết nối với đường ống hoặc thiết bị thông qua phần ren. Không giống bích hàn, Threaded Flange không yêu cầu hàn trực tiếp vào đường ống mà sử dụng kết nối ren, thuận tiện cho một số hệ thống cần tháo lắp hoặc bảo trì.

Trong đó, DN (Diameter Nominal) là kích thước danh nghĩa của đường ống và phụ kiện. DN không hoàn toàn bằng đường kính thực tế đo được bằng thước.

Ví dụ:

• DN15 thường tương đương đường ống 1/2 inch.

• DN20 thường tương đương 3/4 inch.

• DN25 thường tương đương 1 inch.

• DN32 thường tương đương 1 1/4 inch.

• DN50 thường tương đương 2 inch.

Đây là các kích thước danh nghĩa được sử dụng phổ biến để giúp các loại van, phụ kiện, đường ống và thiết bị có thể lựa chọn theo cùng một hệ quy chiếu.

Bảng quy đổi Threaded Flange DN15, DN20, DN25, DN32, DN50

Khi lựa chọn Threaded Flange, người dùng thường gặp đồng thời ba cách gọi: DN, inch và phi (mm). Bảng dưới đây giúp hình dung mối quan hệ giữa các thông số này:

Các giá trị phi trong bảng là đường kính ngoài tham khảo của ống, không nên hiểu rằng DN15 luôn có đường kính thực tế đúng 15 mm.

Đặc biệt, đường kính ngoài thực tế còn phụ thuộc vào tiêu chuẩn và loại ống. Vì vậy, khi cần lắp đặt chính xác, nên kiểm tra trực tiếp thông số kỹ thuật của đường ống và bích thay vì chỉ dựa vào cách gọi DN.

Threaded Flange DN15 là gì?

Threaded Flange DN15 là loại Threaded Flange có kích thước danh nghĩa DN15, thường được quy đổi tương đương 1/2 inch.

Đây là kích thước nhỏ, thường xuất hiện trong các đường ống có đường kính tương đối nhỏ như hệ thống cấp nước, khí nén, thiết bị phụ trợ hoặc các đường ống dẫn môi chất với lưu lượng không quá lớn.

Khi lựa chọn Threaded Flange DN15, cần kiểm tra:

• Kích thước đường ống thực tế.

• Tiêu chuẩn ren.

• Vật liệu bích.

• Cấp áp suất.

• Kiểu kết nối với thiết bị hoặc van.

Với các hệ thống nhỏ nhưng yêu cầu tháo lắp thường xuyên, Threaded Flange DN15 có thể mang lại sự thuận tiện trong quá trình bảo trì.

Bích ren DN20 là gì?

Threaded Flange DN20 thường tương đương 3/4 inch, lớn hơn DN15 và được sử dụng khá phổ biến trong hệ thống đường ống dân dụng cũng như một số hệ thống công nghiệp nhỏ.

Kích thước đường kính ngoài ống tham khảo khoảng 27 mm.

DN20 thường được sử dụng cho đường nước, khí và các hệ thống phụ trợ có yêu cầu kết nối thiết bị bằng mặt bích. Tuy nhiên, cần phân biệt giữa kích thước DN của bích và kích thước ren thực tế.

Một bích DN20 nhưng khác tiêu chuẩn ren có thể không kết nối trực tiếp được với một chi tiết ren khác. Do đó, DN chỉ là một trong những thông số cần kiểm tra.

Threaded Flange DN25 là gì?

Threaded Flange DN25 tương đương khoảng 1 inch và là một trong những kích thước phổ biến trong hệ thống đường ống.

Đường kính ngoài ống tham khảo của kích thước này khoảng 34 mm.

Threaded Flange DN25 có thể được sử dụng để kết nối đường ống với van, thiết bị đo, thiết bị xử lý nước hoặc các thiết bị công nghiệp có kết nối mặt bích tương ứng.

Khi chọn DN25, ngoài kích thước 1 inch, cần quan tâm đến PN hoặc Class, vật liệu và tiêu chuẩn mặt bích. Hai bích cùng DN25 nhưng khác cấp áp suất hoặc tiêu chuẩn chế tạo chưa chắc có thể lắp trực tiếp với nhau.

Threaded Flange DN32 là gì?

Threaded Flange DN32 thường tương đương 1 1/4 inch, với đường kính ngoài ống tham khảo khoảng 42 mm.

DN32 thường được sử dụng trong các hệ thống có kích thước trung gian, khi DN25 không đáp ứng yêu cầu lưu lượng nhưng DN50 lại quá lớn.

Đây cũng là kích thước dễ gây nhầm lẫn khi lựa chọn nếu người dùng chỉ đo đường kính ống rồi đối chiếu một cách máy móc.

Ví dụ, nếu đo được đường kính ngoài khoảng 42 mm, có thể nghĩ ngay đó là “ống phi 42”. Trong nhiều trường hợp, đây là kích thước tương ứng với DN32, nhưng vẫn cần kiểm tra tiêu chuẩn ống trước khi mua bích.

Threaded Flange DN50 là gì?

Threaded Flange DN50 thường tương đương 2 inch, với đường kính ngoài ống tham khảo khoảng 60 mm.

Đây là kích thước lớn hơn đáng kể so với DN32 và thường được sử dụng trong các hệ thống đường ống có lưu lượng cao hơn.

DN50 có thể xuất hiện trong hệ thống cấp thoát nước, xử lý nước, khí nén, đường ống công nghiệp và nhiều hệ thống phụ trợ khác.

Với Threaded Flange DN50, ngoài việc xác định đúng kích thước đường ống, cần đặc biệt chú ý đến cấp áp suất và tiêu chuẩn mặt bích, bởi kích thước và cấu tạo mặt bích có thể thay đổi theo từng tiêu chuẩn.

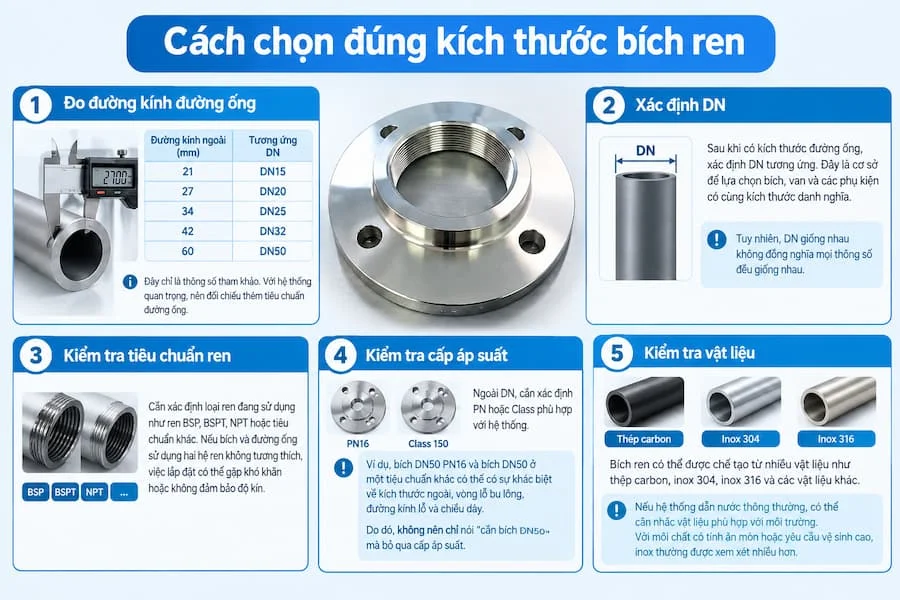

Cách chọn đúng kích thước Threaded Flange

Không nên lựa chọn Threaded Flange chỉ dựa vào tên gọi DN. Có thể thực hiện theo các bước sau:

1. Đo đường kính đường ống

Trước tiên, sử dụng thước kẹp hoặc thước dây để xác định kích thước thực tế của đường ống.

Nếu đo đường kính ngoài khoảng:

• 21 mm → có thể tương ứng DN15.

• 27 mm → có thể tương ứng DN20.

• 34 mm → có thể tương ứng DN25.

• 42 mm → có thể tương ứng DN32.

• 60 mm → có thể tương ứng DN50.

Đây chỉ là thông số tham khảo. Với hệ thống quan trọng, nên đối chiếu thêm tiêu chuẩn đường ống.

2. Xác định DN

Sau khi có kích thước đường ống, xác định DN tương ứng. Đây là cơ sở để lựa chọn bích, van và các phụ kiện có cùng kích thước danh nghĩa.

Tuy nhiên, DN giống nhau không đồng nghĩa mọi thông số đều giống nhau.

3. Kiểm tra tiêu chuẩn ren

Đây là bước rất quan trọng đối với Threaded Flange.

Cần xác định loại ren đang sử dụng như ren BSP, BSPT, NPT hoặc tiêu chuẩn khác. Nếu bích và đường ống sử dụng hai hệ ren không tương thích, việc lắp đặt có thể gặp khó khăn hoặc không đảm bảo độ kín.

4. Kiểm tra cấp áp suất

Ngoài DN, cần xác định PN hoặc Class phù hợp với hệ thống.

Ví dụ, bích DN50 PN16 và bích DN50 ở một tiêu chuẩn khác có thể có sự khác biệt về kích thước ngoài, vòng lỗ bu lông, đường kính lỗ và chiều dày.

Do đó, không nên chỉ nói “cần bích DN50” mà bỏ qua cấp áp suất.

5. Kiểm tra vật liệu

Threaded Flange có thể được chế tạo từ nhiều vật liệu như thép carbon, inox 304, inox 316 và các vật liệu khác.

Nếu hệ thống dẫn nước thông thường, có thể cân nhắc vật liệu phù hợp với môi trường. Với môi chất có tính ăn mòn hoặc yêu cầu vệ sinh cao, inox thường được xem xét nhiều hơn.

6. Kiểm tra thiết bị kết nối

Cuối cùng, cần kiểm tra thiết bị mà bích ren sẽ kết nối như van, máy bơm, đường ống, đồng hồ hoặc thiết bị công nghiệp.

Các thông số cần đồng bộ gồm DN, tiêu chuẩn mặt bích, cấp áp suất, vật liệu và kích thước lỗ bu lông.

Bích ren DN15, DN20, DN25, DN32 và DN50 nên chọn loại nào?

Không có kích thước nào tốt nhất cho mọi hệ thống. Việc lựa chọn phụ thuộc vào đường kính đường ống và yêu cầu lưu lượng thực tế.

Có thể hình dung đơn giản:

DN15 → 1/2" → ống khoảng phi 21
DN20 → 3/4" → ống khoảng phi 27
DN25 → 1" → ống khoảng phi 34
DN32 → 1 1/4" → ống khoảng phi 42
DN50 → 2" → ống khoảng phi 60

Tuy nhiên, đây là quy đổi mang tính tham khảo. Khi mua Threaded Flange, nên cung cấp đầy đủ DN + tiêu chuẩn ren + PN/Class + vật liệu + môi chất sử dụng để tránh chọn sai sản phẩm.

Kết luận

Threaded Flange DN15, DN20, DN25, DN32 và DN50 là những kích thước phổ biến trong hệ thống đường ống. Việc hiểu đúng quy đổi giữa DN, inch và đường kính ngoài ống giúp quá trình lựa chọn phụ kiện thuận tiện hơn.

Trong đó, DN15 thường tương đương 1/2", DN20 tương đương 3/4", DN25 tương đương 1", DN32 tương đương 1 1/4" và DN50 tương đương 2". Tuy nhiên, không nên chỉ dựa vào DN để mua Threaded Flange. Cần kiểm tra thêm đường kính thực tế, tiêu chuẩn ren, cấp áp suất, vật liệu và tiêu chuẩn mặt bích để đảm bảo bích tương thích với toàn bộ hệ thống.
