Mặt bích mù là gì? Cấu tạo, chức năng và ứng dụng phổ biến

Trong các hệ thống đường ống công nghiệp, việc đóng kín một đầu ống hoặc cô lập một khu vực đường ống để bảo trì, sửa chữa là yêu cầu rất quan trọng. Bên cạnh van, nút bịt hay nắp chụp, mặt bích inox mù là một trong những phụ kiện được sử dụng phổ biến để thực hiện nhiệm vụ này.

Với thiết kế dạng đĩa kim loại đặc, không có lỗ thông ở giữa, mặt bích inox mù có khả năng ngăn dòng lưu chất đi qua đường ống và tạo điểm chặn chắc chắn cho hệ thống. Sản phẩm được ứng dụng rộng rãi trong đường ống nước, hơi, khí nén, dầu khí, hóa chất và nhiều hệ thống công nghiệp khác.

Vậy mặt bích inox mù là gì? Cấu tạo như thế nào? Có chức năng và ứng dụng ra sao? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

Mặt bích mù là gì?

Mặt bích mù (tiếng Anh: Blind Flange, thường viết tắt là BL Flange) là loại mặt bích có dạng đĩa tròn đặc, được thiết kế không có lỗ ở tâm để lưu chất đi qua. Sản phẩm được lắp tại đầu đường ống, đầu van, thiết bị hoặc vị trí cần chặn kín dòng chảy.

Khác với mặt bích cổ hàn, mặt bích hàn trượt hay mặt bích ren đều có lỗ trung tâm để kết nối với đường ống, mặt bích inox mù có phần thân kín hoàn toàn. Khi được lắp đặt cùng bu lông và gioăng làm kín, sản phẩm tạo thành một điểm chặn có độ kín cao.

Mặt bích inox mù không chỉ dùng để bịt kín đường ống vĩnh viễn mà còn rất hữu ích trong những hệ thống thường xuyên cần tháo lắp, kiểm tra, bảo trì hoặc mở rộng trong tương lai.

Tùy theo môi trường sử dụng, mặt bích inox mù có thể được sản xuất từ thép carbon, inox 304, inox 316, gang hoặc một số vật liệu đặc biệt khác.

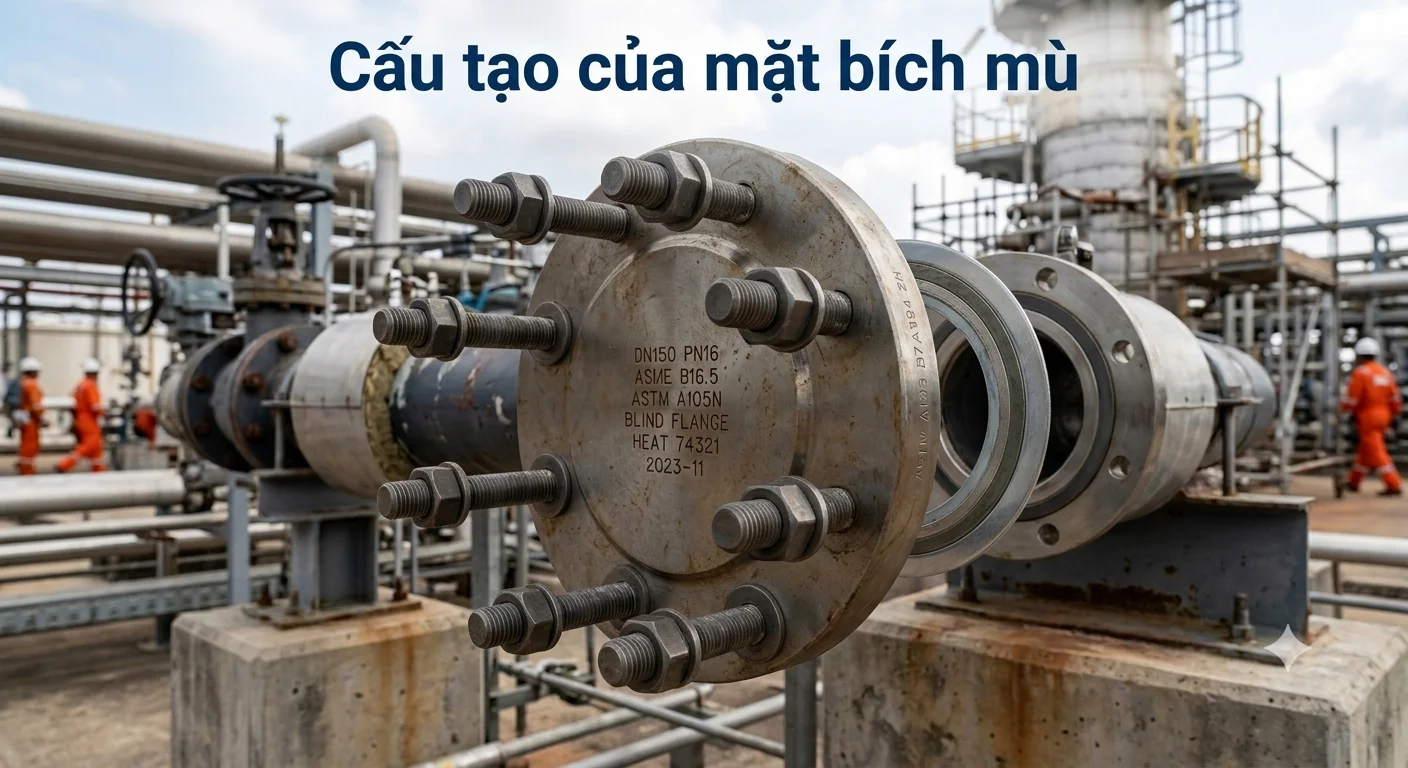

Cấu tạo của mặt bích mù

Mặc dù có thiết kế tương đối đơn giản, mặt bích inox mù gồm nhiều bộ phận và đặc điểm quan trọng quyết định khả năng làm kín cũng như độ an toàn khi vận hành.

1. Thân đĩa mặt bích

Đây là phần chính của mặt bích inox mù, có dạng hình tròn và được chế tạo đặc hoàn toàn. Không giống các loại mặt bích thông thường, thân đĩa không có lỗ ở giữa.

Độ dày của thân mặt bích được tính toán dựa trên kích thước danh nghĩa, cấp áp suất và điều kiện làm việc của hệ thống. Với những đường ống có áp suất cao, mặt bích thường cần có độ dày và khả năng chịu lực lớn hơn.

2. Lỗ bu lông

Xung quanh mặt bích được bố trí các lỗ bu lông với khoảng cách và đường kính được tiêu chuẩn hóa. Các lỗ này giúp kết nối mặt bích inox mù với mặt bích của đường ống, van hoặc thiết bị.

Số lượng và kích thước lỗ bu lông phụ thuộc vào DN, cấp áp suất và tiêu chuẩn mặt bích. Khi lắp đặt, cần lựa chọn bu lông phù hợp và siết theo đúng kỹ thuật để đảm bảo lực ép đồng đều.

3. Bề mặt làm kín

Bề mặt tiếp xúc giữa mặt bích inox mù và mặt bích đối diện là khu vực có vai trò quan trọng đối với khả năng chống rò rỉ.

Tùy thiết kế, mặt bích inox mù có thể sử dụng nhiều dạng bề mặt làm kín như:

• Flat Face (FF): bề mặt phẳng.

• Raised Face (RF): bề mặt gờ nổi.

• Ring Type Joint (RTJ): dạng rãnh để sử dụng vòng gioăng kim loại.

Việc lựa chọn đúng kiểu bề mặt phải tương thích với mặt bích đối diện và loại gioăng sử dụng.

4. Vật liệu chế tạo

Mặt bích inox mù được sản xuất từ nhiều loại vật liệu khác nhau. Một số vật liệu phổ biến gồm:

• Thép carbon: phù hợp với nhiều hệ thống nước, khí, dầu và đường ống công nghiệp.

• Inox 304: có khả năng chống ăn mòn tốt, thường sử dụng trong môi trường nước và một số môi trường công nghiệp.

• Inox 316: có khả năng chống ăn mòn cao hơn inox 304, phù hợp với môi trường có tính ăn mòn hoặc chứa hóa chất nhất định.

• Gang: thường được lựa chọn trong một số hệ thống áp suất và điều kiện làm việc phù hợp.

Vật liệu cần được lựa chọn dựa trên nhiệt độ, áp suất, tính chất lưu chất và môi trường xung quanh.

Chức năng của mặt bích mù

Bịt kín hoàn toàn đường ống

Chức năng cơ bản nhất của mặt bích inox mù là ngăn không cho lưu chất đi qua một vị trí trên đường ống.

Khi được lắp đúng kỹ thuật với gioăng và bu lông phù hợp, mặt bích tạo thành một điểm chặn kín, hạn chế nguy cơ rò rỉ nước, khí, dầu, hơi hoặc hóa chất.

Cô lập một đoạn đường ống

Trong quá trình vận hành, đôi khi doanh nghiệp cần tạm thời cô lập một phần hệ thống để bảo trì hoặc sửa chữa.

Mặt bích inox mù có thể được sử dụng để đóng kín đoạn ống cần tách khỏi hệ thống. Điều này giúp kỹ thuật viên thực hiện công việc an toàn hơn mà không nhất thiết phải dừng toàn bộ hệ thống.

Hỗ trợ bảo trì và sửa chữa

Tại những vị trí thường xuyên phải kiểm tra, mặt bích inox mù có thể được tháo ra khi cần tiếp cận đường ống hoặc thiết bị phía sau.

So với việc hàn kín cố định, giải pháp sử dụng mặt bích inox mù thuận tiện hơn nếu hệ thống có khả năng cần mở rộng hoặc thay đổi trong tương lai.

Tạo điểm chờ cho hệ thống

Trong các công trình đang thi công theo từng giai đoạn, một số đường ống có thể chưa được đưa vào sử dụng ngay. Mặt bích inox mù giúp đóng kín các đầu chờ, hạn chế bụi bẩn, nước và dị vật xâm nhập vào bên trong.

Khi hệ thống được mở rộng, người sử dụng có thể tháo mặt bích inox mù và kết nối thêm đường ống hoặc thiết bị mới.

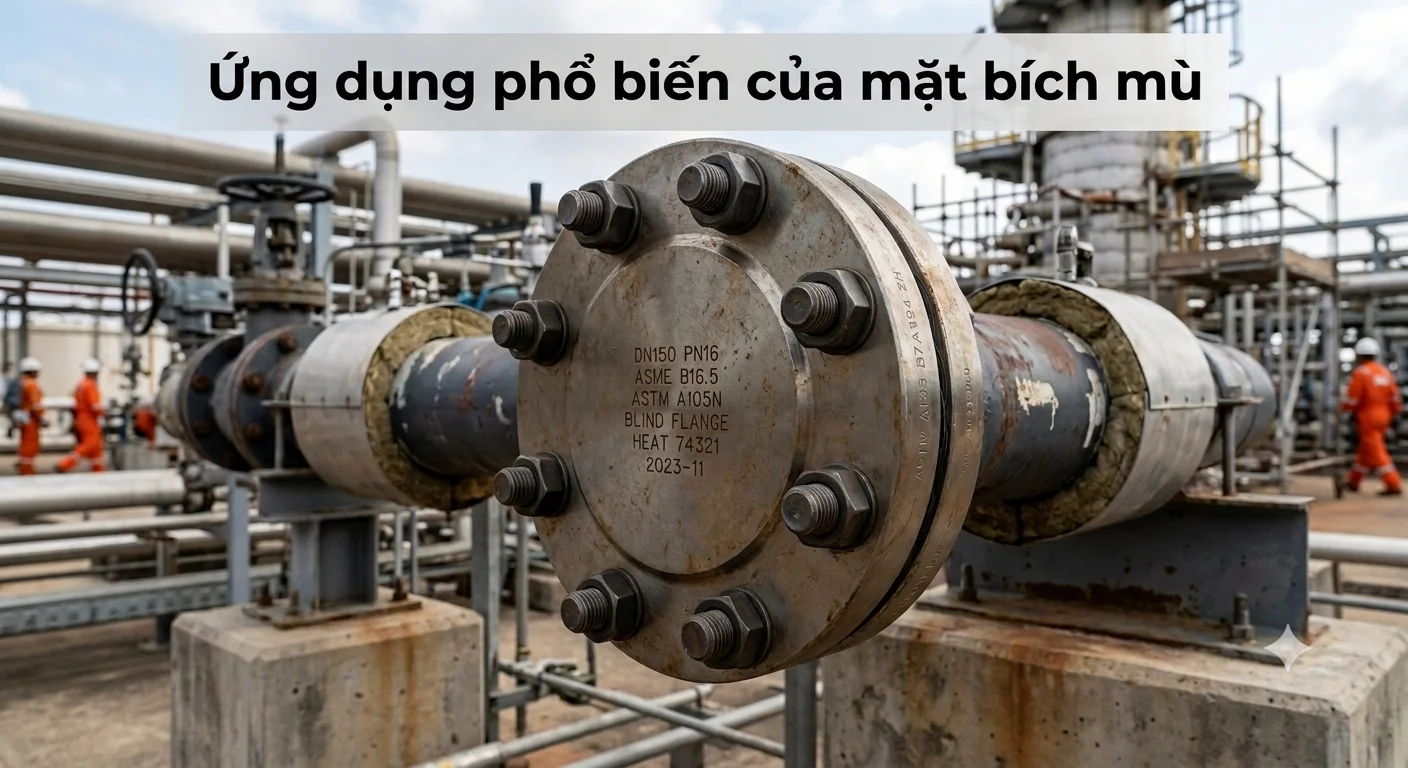

Ứng dụng phổ biến của mặt bích mù

Nhờ khả năng chịu áp lực và làm kín tốt, mặt bích inox mù được sử dụng trong nhiều lĩnh vực khác nhau.

Hệ thống cấp thoát nước

Trong các đường ống cấp nước công nghiệp, hệ thống xử lý nước hoặc mạng lưới cấp nước, mặt bích inox mù thường được sử dụng để bịt các đầu ống chờ và cô lập từng khu vực khi sửa chữa.

Hệ thống hơi và nồi hơi

Mặt bích inox mù bằng thép phù hợp có thể được sử dụng tại những vị trí cần chặn đường ống hơi. Tuy nhiên, với hệ thống nhiệt độ và áp suất cao, cần đặc biệt chú ý đến tiêu chuẩn vật liệu, cấp áp suất và gioăng làm kín.

Hệ thống khí nén

Trong hệ thống khí nén nhà máy, mặt bích inox mù được sử dụng để đóng các đầu đường ống hoặc cô lập một nhánh không sử dụng.

Khả năng chịu áp lực của mặt bích phải phù hợp với áp suất làm việc thực tế của hệ thống.

Ngành dầu khí

Đây là một trong những lĩnh vực yêu cầu cao về khả năng chịu áp lực và độ kín. Mặt bích inox mù được sử dụng để cô lập đường ống, thiết bị, bồn chứa hoặc các nhánh đường ống trong quá trình vận hành và bảo trì.

Hệ thống hóa chất

Đối với đường ống vận chuyển hóa chất, cần lựa chọn vật liệu mặt bích có khả năng tương thích với lưu chất. Inox 304, inox 316 hoặc các vật liệu chuyên dụng có thể được sử dụng tùy theo tính chất hóa chất.

Các tiêu chí quan trọng khi lựa chọn mặt bích mù

Để lựa chọn đúng sản phẩm, không nên chỉ dựa vào kích thước đường ống. Một số thông số cần xem xét gồm:

Kích thước danh nghĩa DN: Phải tương thích với đường kính của đường ống hoặc thiết bị cần kết nối.

Cấp áp suất: Ví dụ PN10, PN16, PN25, PN40 hoặc các cấp áp suất khác tùy tiêu chuẩn. Không nên sử dụng mặt bích có cấp áp suất thấp hơn điều kiện làm việc thực tế.

Tiêu chuẩn sản xuất: Một số hệ thống có thể sử dụng tiêu chuẩn DIN, JIS, ANSI/ASME hoặc các tiêu chuẩn tương ứng.

Vật liệu: Cần dựa trên lưu chất, nhiệt độ, áp suất và mức độ ăn mòn của môi trường.

Kiểu bề mặt làm kín: Phải đồng bộ với mặt bích đối diện và loại gioăng sử dụng.

Kích thước và số lượng lỗ bu lông: Đây là yếu tố quan trọng để đảm bảo hai mặt bích có thể lắp ghép chính xác.

Lưu ý khi lắp đặt mặt bích mù

Trong quá trình lắp đặt, trước tiên cần kiểm tra mặt bích, đường ống, gioăng và bu lông có đúng kích thước hay không. Bề mặt làm kín phải sạch, không có bụi bẩn, dầu mỡ hoặc dị vật có thể ảnh hưởng đến độ kín.

Gioăng cần được đặt đúng vị trí, không bị lệch hoặc biến dạng. Bu lông nên được siết theo thứ tự chéo và tăng lực từng bước để lực ép phân bố đều trên toàn bộ bề mặt.

Đối với hệ thống áp suất cao, nhiệt độ cao hoặc chứa lưu chất nguy hiểm, việc lựa chọn và lắp đặt mặt bích inox mù cần tuân thủ nghiêm ngặt tiêu chuẩn kỹ thuật của hệ thống.

Sau khi hoàn tất, nên kiểm tra độ kín và tiến hành thử áp nếu quy trình vận hành yêu cầu.

Phân biệt mặt bích mù với nút bịt đường ống

Mặt bích inox mù và nút bịt đều có tác dụng ngăn dòng lưu chất, nhưng phương thức kết nối khác nhau.

Mặt bích inox mù sử dụng liên kết bu lông với một mặt bích khác, vì vậy thuận tiện cho việc tháo lắp và phù hợp với các hệ thống đường ống có kết nối mặt bích.

Trong khi đó, nút bịt có thể được thiết kế theo dạng ren hoặc hàn trực tiếp tùy loại. Nút bịt thường phù hợp với các đường ống có kích thước nhỏ hoặc kết nối ren.

Do đó, việc lựa chọn loại nào phụ thuộc vào thiết kế hệ thống, kích thước đường ống, áp suất, yêu cầu bảo trì và phương thức kết nối.

Kết luận

Mặt bích inox mù là phụ kiện đường ống có thiết kế đơn giản nhưng giữ vai trò quan trọng trong việc bịt kín, cô lập và bảo vệ các đoạn đường ống. Với cấu tạo gồm thân đĩa đặc, lỗ bu lông và bề mặt làm kín, sản phẩm có thể đáp ứng nhiều yêu cầu sử dụng trong hệ thống nước, khí nén, hơi, dầu khí, hóa chất và các dây chuyền công nghiệp.

Khi lựa chọn mặt bích inox mù, cần quan tâm đến DN, cấp áp suất, tiêu chuẩn, vật liệu, kiểu bề mặt làm kín và điều kiện làm việc thực tế. Đồng thời, việc lắp đặt đúng gioăng, bu lông và lực siết cũng quyết định trực tiếp đến khả năng làm kín và độ an toàn của toàn hệ thống.

Nếu được lựa chọn đúng chủng loại và sử dụng đúng kỹ thuật, mặt bích inox mù sẽ là giải pháp hiệu quả để đóng kín đường ống, cô lập hệ thống và tạo điểm chờ cho nhu cầu mở rộng trong tương lai.
