Reducing Valve là gì? Cấu tạo, nguyên lý và cách chọn van giảm áp

Trong nhiều hệ thống đường ống, áp suất từ nguồn cấp chính thường cao hơn mức mà thiết bị phía sau có thể chịu được. Nếu đưa thẳng áp suất đó vào vòi, máy móc hay đường ống nhánh, hệ thống dễ gặp rò rỉ, hư hỏng thiết bị, vận hành thiếu ổn định và làm tăng nguy cơ sự cố.

Reducing Va1ve là giải pháp được dùng phổ biến để giải quyết vấn đề này: van làm giảm áp suất đầu vào xuống một mức phù hợp và giữ áp suất đầu ra ổn định. Bài viết này giúp bạn hiểu rõ khái niệm, cấu tạo, nguyên lý hoạt động, cách phân loại, thông số kỹ thuật, ứng dụng thực tế và cách chọn Reducing Va1ve đúng cho hệ thống của mình.

Reducing Valve là gì?

Reducing Valve là van giảm áp, dùng để làm giảm áp suất của môi chất từ phía đầu vào xuống mức áp suất thấp hơn và duy trì áp suất đầu ra tương đối ổn định theo giá trị cài đặt. Thiết bị thường được sử dụng trong hệ thống nước, hơi, khí nén và nhiều đường ống công nghiệp.

Tại Việt Nam, Reducing Va1ve còn được gọi bằng nhiều tên như van giảm áp, van điều áp hoặc van giảm áp suất. Trong tài liệu kỹ thuật tiếng Anh, bạn cũng sẽ gặp thuật ngữ Pressure Reducing Va1ve (PRV).

Chức năng chính của van gồm:

• Giảm áp suất từ đường ống chính xuống mức mà thiết bị sử dụng cho phép.

• Giữ áp suất đầu ra ổn định dù áp suất đầu vào hoặc lưu lượng thay đổi trong một phạm vi nhất định.

• Bảo vệ đường ống, phụ kiện và thiết bị phía sau van khỏi áp suất quá cao.

Vị trí lắp đặt: van thường nằm ở đầu nhánh cần giảm áp, sau van chặn và bộ lọc, trước các thiết bị tiêu thụ.

Cần lưu ý, Reducing Va1ve không đơn giản là một van đóng/mở thông thường. Van đóng/mở chỉ cho dòng chảy đi qua hoặc chặn hẳn. Reducing Va1ve thì tự động thay đổi độ mở liên tục để giữ áp suất đầu ra ở mức cài đặt.

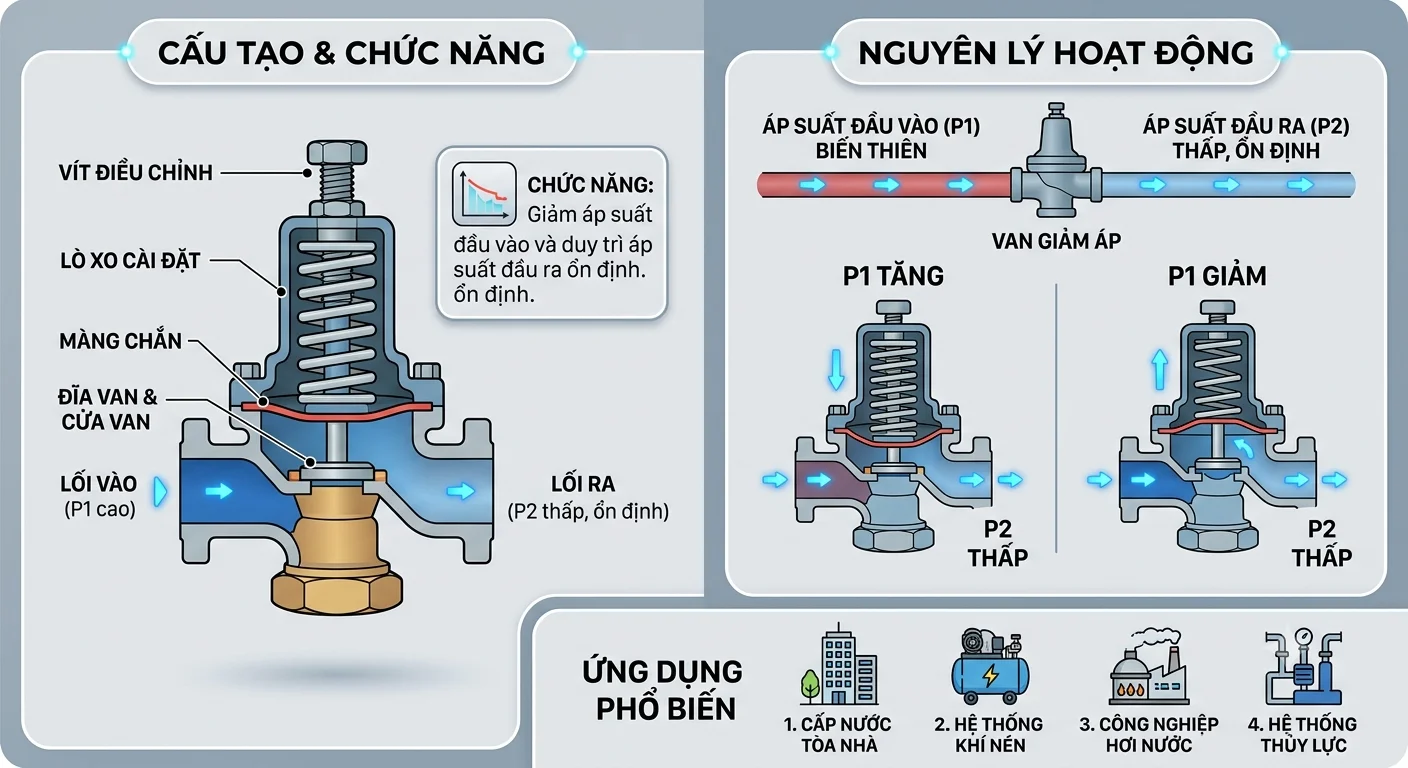

Cấu tạo và nguyên lý hoạt động của Reducing Valve

Cấu tạo

Cấu tạo thực tế thay đổi tùy loại van và môi chất sử dụng, nhưng các bộ phận phổ biến gồm:

• Thân van: chứa các bộ phận bên trong, có cổng vào và cổng ra.

• Đĩa van/piston hoặc bộ phận điều tiết: thay đổi tiết diện dòng chảy để tăng hoặc giảm lưu lượng qua van.

• Lò xo: tạo lực đối kháng, quyết định mức áp suất cài đặt.

• Màng van hoặc piston: cảm nhận áp suất đầu ra và truyền lực lên cơ cấu điều tiết.

• Khoang điều áp: nơi áp suất đầu ra tác động lên màng hoặc piston.

• Ty van: liên kết giữa màng/piston và đĩa van.

• Bộ phận điều chỉnh áp suất: thường là vít hoặc tay vặn để nén hoặc nới lò xo, từ đó chỉnh áp suất đầu ra.

Nguyên lý hoạt động

1. Môi chất đi vào van qua cổng vào với áp suất cao.

2. Cơ cấu điều tiết làm giảm tiết diện dòng chảy, khiến áp suất sau van thấp hơn áp suất trước van.

3. Áp suất phía đầu ra tác động lên màng hoặc piston.

4. Lực cân bằng giữa áp suất đầu ra và lò xo (hoặc cơ cấu điều khiển) quyết định độ mở của van.

5. Van tự điều chỉnh để duy trì áp suất đầu ra theo mức đã cài đặt.

Vì sao van tự ổn định được áp suất? Khi áp suất đầu ra tăng vượt mức đặt, lực đẩy lên màng/piston lớn hơn lực lò xo, van có xu hướng đóng bớt. Ngược lại, khi áp suất đầu ra giảm (ví dụ do thiết bị phía sau dùng nhiều lưu lượng hơn), lực lò xo thắng thế, van mở thêm để bổ sung dòng chảy. Quá trình này diễn ra liên tục và tự động.

Các loại Reducing Valve phổ biến hiện nay

Reducing Va1ve có thể phân loại theo nhiều tiêu chí. Mỗi loại có đặc điểm và môi trường phù hợp riêng.

Phân loại theo môi chất

• Van giảm áp nước: dùng cho cấp nước tòa nhà, nhà máy, đường ống phân phối. Ưu tiên vật liệu chống ăn mòn và an toàn cho nước sinh hoạt khi cần.

• Van giảm áp hơi: dùng cho đường hơi công nghiệp. Phải chịu được nhiệt độ cao và thường cần vật liệu thép hoặc inox.

• Van giảm áp khí: dùng cho khí nén và các hệ thống khí khác, thường yêu cầu độ ổn định áp suất cao.

• Van giảm áp cho môi chất công nghiệp khác: hóa chất, dầu... cần kiểm tra kỹ vật liệu và gioăng làm kín.

Phân loại theo cơ chế hoạt động

• Tác động trực tiếp: áp suất đầu ra tác động thẳng lên màng/piston để điều khiển van. Ưu điểm là cấu tạo đơn giản, gọn, phản ứng nhanh, giá hợp lý. Hạn chế là độ chính xác giảm khi lưu lượng dao động mạnh. Phù hợp hệ thống nhỏ đến trung bình.

• Pilot (van điều khiển gián tiếp): dùng một van dẫn hướng nhỏ để điều khiển van chính. Ưu điểm là độ ổn định cao, đáp ứng tốt lưu lượng lớn hoặc thay đổi nhiều. Hạn chế là cấu tạo phức tạp hơn, chi phí cao hơn và nhạy với cặn bẩn.

• Dạng piston: chịu áp suất cao tốt, bền, thường dùng cho hơi và khí. Độ nhạy thường thấp hơn dạng màng.

• Dạng màng: nhạy với thay đổi áp suất nhỏ, phù hợp áp suất thấp đến trung bình và yêu cầu điều chỉnh chính xác. Màng cần được kiểm tra định kỳ vì có thể mòn hoặc lão hóa.

Phân loại theo kiểu kết nối

• Nối ren: nhỏ gọn, dễ lắp, thường dùng cho đường ống cỡ nhỏ.

• Mặt bích: chắc chắn, dễ tháo lắp bảo trì, phù hợp đường ống lớn và hệ thống công nghiệp.

• Clamp hoặc kết nối chuyên dụng: dùng cho các ngành có yêu cầu đặc thù về vệ sinh hoặc tháo lắp nhanh.

Phân loại theo vật liệu

• Gang: giá tốt, dùng cho nước và một số hệ thống áp suất vừa phải.

• Thép: chịu áp và nhiệt tốt, phổ biến cho hơi và môi chất công nghiệp.

• Inox: chống ăn mòn tốt, phù hợp môi chất đặc biệt, thực phẩm, hóa chất nhẹ.

• Đồng: thường dùng cho van cỡ nhỏ, đường nước và khí.

• Vật liệu chuyên dụng khác: dùng cho môi trường ăn mòn hoặc điều kiện làm việc khắc nghiệt.

Thông số kỹ thuật của Reducing Va1ve cần quan tâm

Đây là phần quan trọng nhất với người có nhu cầu lựa chọn và mua van.

Vì sao phải xét cả áp suất đầu vào và đầu ra? Không nên chọn van chỉ dựa vào DN đường ống. Mỗi van chỉ làm việc tốt trong một dải áp suất và một tỷ lệ giảm áp nhất định. Chuỗi thông tin cần xác định theo thứ tự là: áp suất đầu vào → áp suất đầu ra mong muốn → lưu lượng → môi chất → nhiệt độ → điều kiện lắp đặt. Thiếu một mắt xích, việc chọn van dễ sai.

Reducing Va1ve khác gì Pressure Reducing Va1ve và các loại van khác?

Reducing Va1ve và Pressure Reducing Va1ve. Trong nhiều tài liệu, hai thuật ngữ này đều chỉ van giảm áp. Tuy nhiên, tên gọi có thể khác nhau giữa các hãng, vì vậy cần xem catalogue và cấu tạo cụ thể của từng sản phẩm thay vì chỉ dựa vào tên.

Reducing Va1ve và Safety Valve. Reducing Va1ve kiểm soát và giảm áp suất vận hành. Safety Valve (van an toàn) là lớp bảo vệ, chỉ mở để xả khi áp suất vượt ngưỡng an toàn. Hai loại van này không thay thế nhau.

Reducing Va1ve và Regulating Valve. Reducing Va1ve tập trung vào việc giảm và duy trì áp suất phía sau van. Regulating Valve có phạm vi điều khiển rộng hơn (lưu lượng, nhiệt độ, mức...) tùy thiết kế và ứng dụng.

Reducing Va1ve và Pressure Relief Valve. Relief Valve thường mở để xả hoặc giải phóng áp suất khi đạt ngưỡng cài đặt. Reducing Va1ve không xả áp mà điều tiết dòng chảy để giữ áp suất đầu ra.

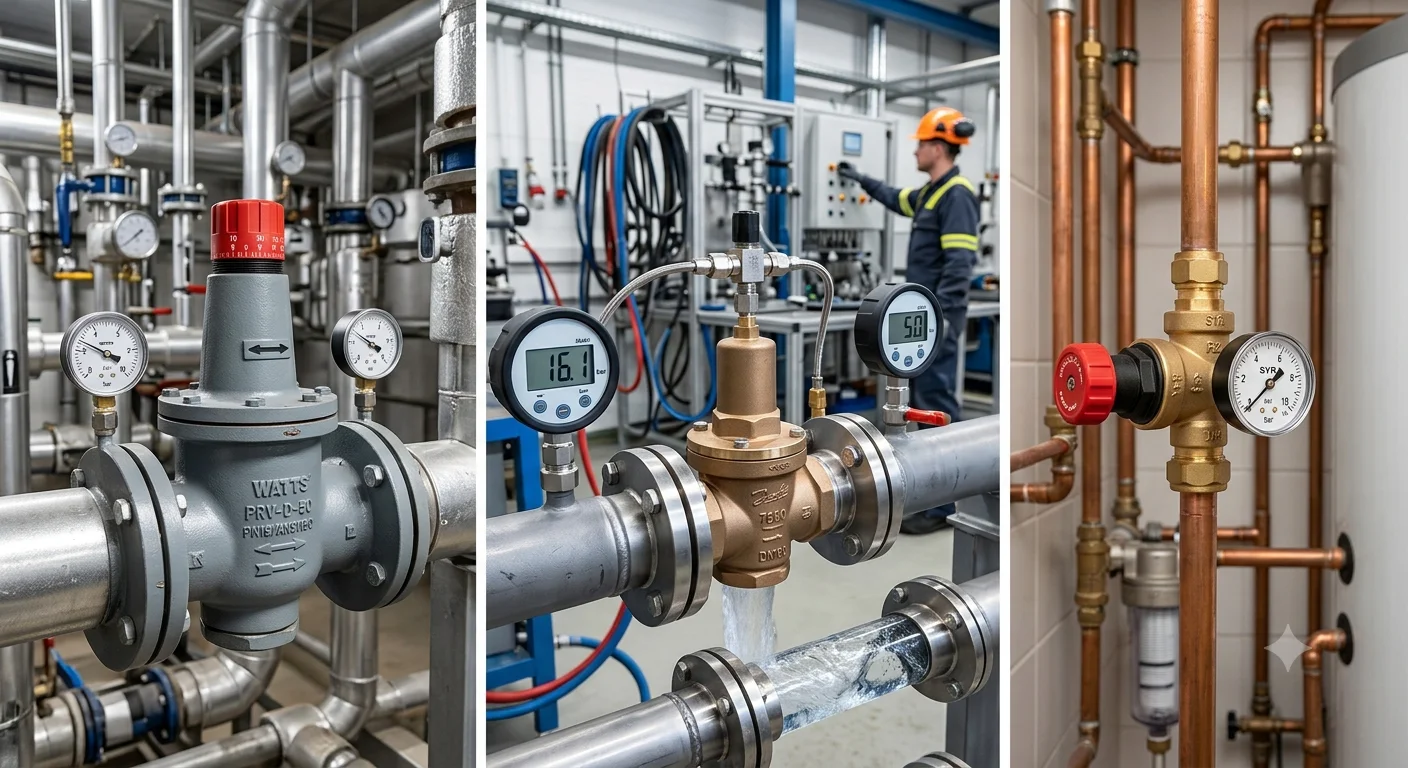

Reducing Valve được sử dụng ở đâu?

Hệ thống cấp nước: nhà máy, tòa nhà, chung cư, hệ thống cấp nước công nghiệp và đường ống phân phối nước. Van giúp áp suất ở các tầng thấp không quá cao, bảo vệ thiết bị vệ sinh, máy bơm và đường ống nhánh.

Hệ thống hơi: đường hơi công nghiệp, thiết bị dùng hơi cần áp suất thấp hơn đường hơi chính, hệ thống gia nhiệt. Với hơi, áp suất và nhiệt độ liên quan chặt chẽ nên van cần được chọn cẩn thận.

Hệ thống khí: khí nén, các thiết bị cần áp suất khí ổn định, hệ thống điều khiển bằng khí.

Các hệ thống công nghiệp khác: dây chuyền sản xuất, hệ thống xử lý chất lỏng, hệ thống phân phối môi chất.

Reducing Va1ve đặc biệt hữu ích khi áp suất nguồn cao hơn mức mà thiết bị phía sau được phép sử dụng.

Sai lầm thường gặp khi chọn và lắp Reducing Valve

1. Chỉ chọn theo DN. DN giống nhau không có nghĩa hai van có cùng khả năng đáp ứng về áp suất và lưu lượng.

2. Không xác định áp suất đầu ra. Nếu không biết áp suất cần thiết phía sau van, rất khó chọn đúng.

3. Không quan tâm môi chất. Van dùng cho nước không mặc nhiên phù hợp với hơi hoặc hóa chất.

4. Bỏ qua nhiệt độ làm việc. Đặc biệt quan trọng với hệ thống hơi và môi chất nhiệt độ cao.

5. Lắp sai chiều dòng chảy. Cần kiểm tra mũi tên Flow trên thân van.

6. Không vệ sinh đường ống trước khi lắp. Cặn bẩn có thể ảnh hưởng đến cơ cấu điều tiết và độ kín.

7. Chọn van quá nhỏ. Van có thể tạo tổn thất áp suất lớn hoặc không đáp ứng đủ lưu lượng.

Cách chọn Reducing Va1ve phù hợp cho hệ thống

Bạn có thể làm theo checklist 7 bước sau:

1. Xác định môi chất: nước, hơi, khí hay môi chất công nghiệp khác.

2. Xác định áp suất đầu vào: cả giá trị làm việc bình thường và giá trị lớn nhất có thể xảy ra.

3. Xác định áp suất đầu ra mong muốn: mức mà thiết bị phía sau yêu cầu.

4. Xác định lưu lượng: lưu lượng thực tế và lưu lượng tối đa.

5. Chọn DN phù hợp với hệ thống: dựa trên lưu lượng và tính toán, không chỉ theo đường kính ống hiện có.

6. Kiểm tra PN, nhiệt độ và vật liệu: đảm bảo van chịu được áp suất, nhiệt độ và tính chất của môi chất.

7. Kiểm tra kiểu kết nối, kích thước lắp đặt và điều kiện bảo trì: ren hay mặt bích, không gian lắp và khả năng tháo lắp sau này.

Công thức tư duy lựa chọn:

Môi chất + áp suất đầu vào + áp suất đầu ra + lưu lượng + nhiệt độ + DN/PN + vật liệu + kiểu kết nối

Không nên chọn van chỉ dựa trên một thông số.

Lưu ý khi lắp đặt và sử dụng Reducing Valve

• Kiểm tra chiều dòng chảy theo mũi tên trên thân van.

• Làm sạch đường ống trước khi lắp; nên cân nhắc bố trí bộ lọc phía trước van.

• Đảm bảo van đúng kích thước và đúng thông số thiết kế.

• Không để đường ống chịu tải trực tiếp lên thân van; cần có giá đỡ hợp lý.

• Cài đặt áp suất đầu ra đúng yêu cầu.

• Kiểm tra rò rỉ sau khi lắp.

• Theo dõi áp suất trước và sau van trong quá trình vận hành.

• Định kỳ kiểm tra màng, piston, lò xo và các bộ phận làm kín.

• Với hệ thống quan trọng, nên bố trí đồng hồ áp suất trước và sau van để thuận tiện kiểm tra.

Câu hỏi thường gặp về Reducing Valve

1. Reducing Va1ve là gì?
Là van giảm áp, dùng để giảm áp suất môi chất từ đầu vào xuống mức thấp hơn và duy trì áp suất đầu ra theo giá trị cài đặt.

2. Reducing Va1ve có phải van an toàn không?
Không. Reducing Va1ve có nhiệm vụ điều chỉnh và duy trì áp suất vận hành, trong khi van an toàn chủ yếu bảo vệ hệ thống khi áp suất vượt giới hạn cho phép.

3. Reducing Va1ve dùng cho những môi chất nào?
Tùy thiết kế, van có thể dùng cho nước, hơi, khí và một số môi chất công nghiệp khác. Cần kiểm tra thông số của từng model trước khi sử dụng.

4. Chọn Reducing Va1ve dựa trên những thông số nào?
Cần xem xét môi chất, áp suất đầu vào, áp suất đầu ra, lưu lượng, DN, PN, nhiệt độ, vật liệu và kiểu kết nối.

5. Vì sao áp suất đầu ra của van không ổn định?
Có thể do chọn sai kích thước, lưu lượng thay đổi lớn, áp suất đầu vào không phù hợp, cặn bẩn trong van, cài đặt sai hoặc cơ cấu bên trong bị hao mòn.

Reducing Va1ve giải pháp kiểm soát áp suất cho hệ thống

Tóm lại, có ba điều cần nhớ về Reducing Va1ve:

• Reducing Va1ve giúp giảm và duy trì áp suất đầu ra ở mức phù hợp cho thiết bị phía sau.

• Hiệu quả của van phụ thuộc vào việc chọn đúng loại, đúng thông số và lắp đặt đúng điều kiện.

• Không nên chọn van chỉ theo DN, mà cần đánh giá toàn bộ yếu tố: áp suất, lưu lượng, môi chất, nhiệt độ và vật liệu.

Cần tư vấn chọn Reducing Va1ve cho hệ thống cụ thể? Hãy cung cấp DN đường ống, môi chất, áp suất đầu vào, áp suất đầu ra, nhiệt độ và lưu lượng để được xác định model phù hợp.
