Van bi khí nén là gì? Cấu tạo, nguyên lý, phân loại và ứng dụng

Trong các hệ thống nước, khí nén, hơi, hóa chất hoặc đường ống công nghiệp, việc đóng mở van bằng tay thường mất thời gian và khó đồng bộ giữa nhiều điểm vận hành. Khi cần điều khiển van từ xa hoặc tự động hóa dây chuyền, van bi inox khí nén là một trong những lựa chọn phổ biến nhất hiện nay.

Bài viết này sẽ giúp bạn hiểu rõ van bi inox khí nén là gì, cấu tạo và nguyên lý hoạt động ra sao, có những loại nào, khi nào nên sử dụng và cần lưu ý gì khi lựa chọn.

Van bi khí nén là gì?

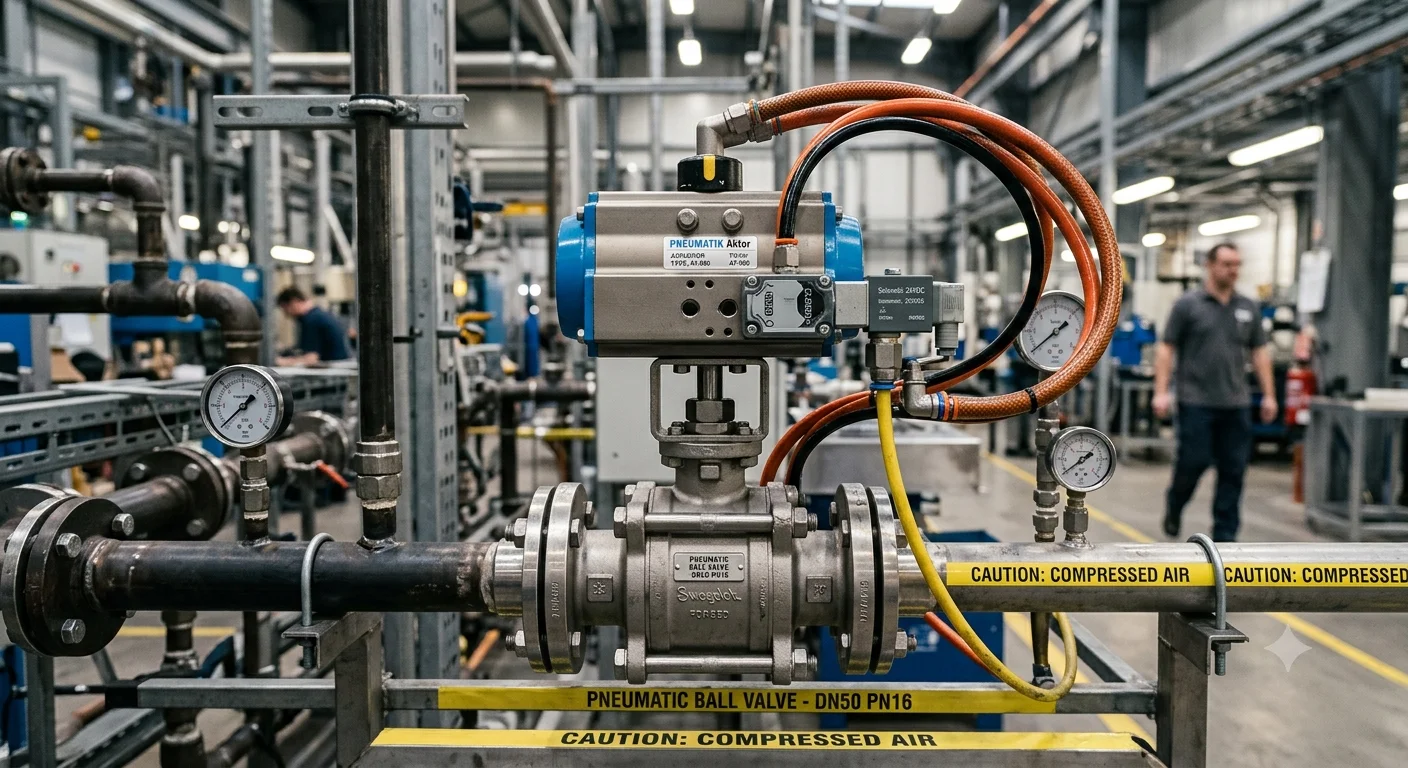

Van bi khí nén là loại van bi sử dụng bộ truyền động khí nén (pneumatic actuator) để điều khiển đóng/mở van thay vì thao tác bằng tay. Bộ truyền động nhận tín hiệu điều khiển và sử dụng năng lượng khí nén để xoay bi van; khi bi xoay khoảng 90°, van chuyển đổi giữa trạng thái đóng và mở.

Van bi inox khí nén là van bi được điều khiển bằng bộ truyền động khí nén, cho phép đóng hoặc mở dòng lưu chất tự động thông qua chuyển động xoay của bi van. Loại van này thường được sử dụng trong các hệ thống cần tốc độ đóng mở nhanh, điều khiển từ xa và tự động hóa.

Các bộ phận chính của van gồm: thân van, bi van, trục van, gioăng/seat, bộ truyền động khí nén, và van điện từ cùng phụ kiện điều khiển nếu có.

So với van bi tay, van bi inox khí nén không cần thao tác trực tiếp tại vị trí lắp đặt. So với van bi điện, van bi inox khí nén thường có tốc độ đóng mở nhanh hơn nhưng cần có sẵn nguồn khí nén trong hệ thống.

Nguyên lý hoạt động của van bi khí nén

Nguyên lý hoạt động của van bi inox khí nén diễn ra qua các bước sau:

1. Khí nén được cấp vào actuator.

2. Áp suất khí tác động lên piston hoặc cơ cấu bên trong actuator.

3. Actuator tạo chuyển động xoay.

4. Chuyển động được truyền qua trục đến bi van.

5. Bi van xoay để mở hoặc đóng đường dòng.

Khi kết hợp với van điện từ, PLC hoặc hệ thống điều khiển, van có thể hoạt động hoàn toàn tự động theo tín hiệu điều khiển từ xa.

Actuator tác động đơn (Single Acting) và tác động kép (Double Acting)

• Double Acting: khí nén thực hiện cả hai chiều đóng và mở. Loại này có kết cấu đơn giản hơn nhưng khi mất khí, van sẽ giữ nguyên vị trí hiện tại.

• Single Acting: khí nén thực hiện một chiều, chiều còn lại sử dụng lò xo hồi. Loại này thường được ưu tiên ở những hệ thống cần trạng thái an toàn xác định (đóng hoặc mở) khi mất khí hoặc mất tín hiệu.

Việc lựa chọn giữa hai loại actuator phụ thuộc vào yêu cầu an toàn và đặc thù vận hành của hệ thống.

Cấu tạo van bi khí nén gồm những bộ phận nào?

Một van bi inox khí nén hoàn chỉnh thường bao gồm:

• Thân van: thường bằng inox, gang, thép hoặc đồng tùy môi trường sử dụng.

• Bi van: bộ phận quay để điều tiết đường dòng lưu chất.

• Seat: tạo độ kín giữa bi và thân van.

• Trục van: truyền chuyển động xoay từ actuator xuống bi van.

• Actuator khí nén: tạo lực xoay cho van.

• Van điện từ: điều khiển việc cấp và xả khí vào actuator.

• Bộ báo vị trí: xác định trạng thái đóng/mở của van.

• Bộ lọc – điều áp – bôi trơn khí nén (FRL): đảm bảo nguồn khí cấp vào actuator luôn sạch và ổn định.

Các loại van bi khí nén phổ biến

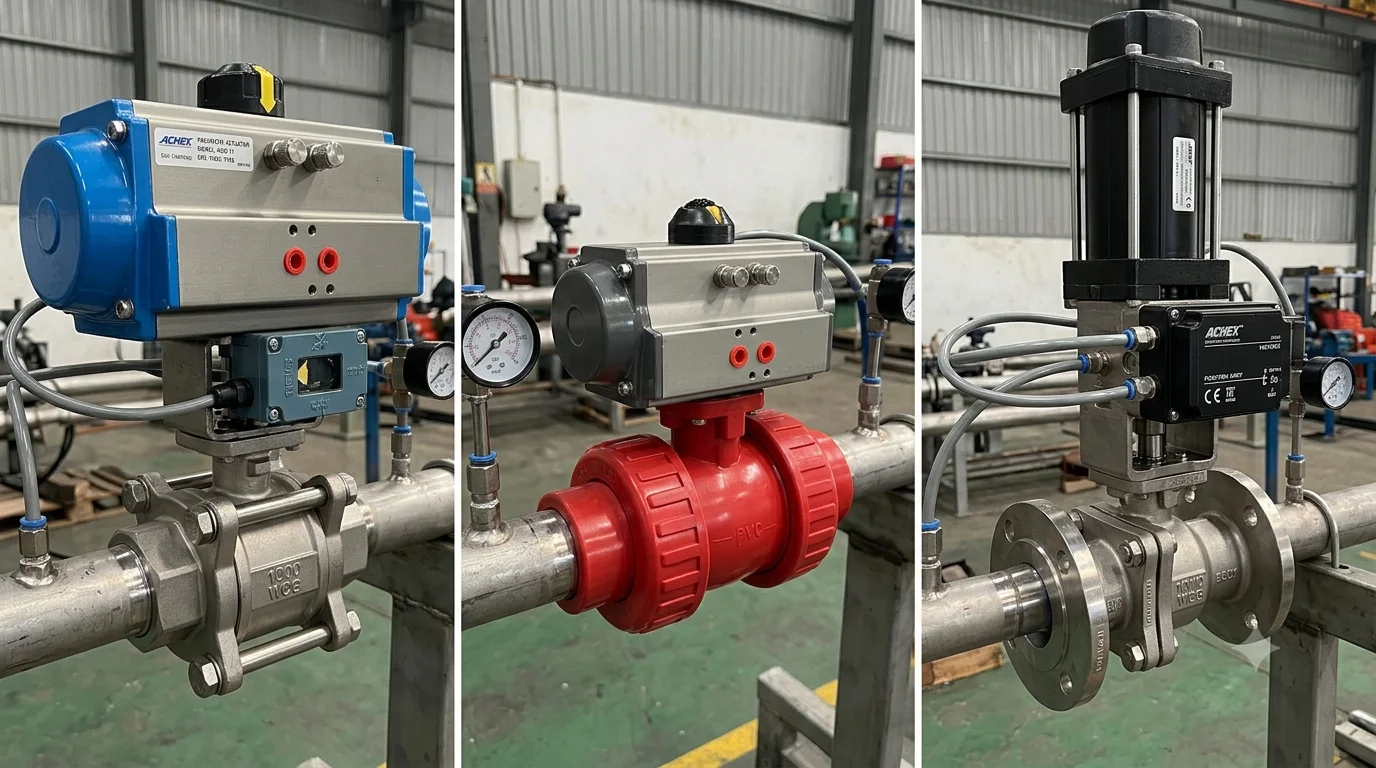

Van bi inox khí nén có thể được phân loại theo nhiều tiêu chí khác nhau:

Theo vật liệu: van bi inox khí nén, van bi gang khí nén, van bi thép khí nén, van bi đồng khí nén.

Theo kiểu kết nối: van bi inox khí nén ren, van bi inox khí nén mặt bích, van bi inox khí nén clamp, van bi inox khí nén hàn.

Theo actuator: van bi inox khí nén tác động đơn, van bi inox khí nén tác động kép.

Theo cấu tạo thân: thân 1 mảnh, 2 mảnh, hoặc 3 mảnh — thân 3 mảnh thường thuận tiện hơn cho việc tháo lắp, bảo trì bi van và seat.

Thông số kỹ thuật cần quan tâm khi chọn van bi khí nén

Khi lựa chọn van bi inox khí nén, cần xem xét các thông số sau: kích thước danh nghĩa (DN15, DN20, DN25, DN32, DN50, DN100...), áp suất làm việc, nhiệt độ môi trường và lưu chất, vật liệu thân van, vật liệu bi van, vật liệu seat, kiểu kết nối, môi trường sử dụng, loại actuator, mô-men xoắn, áp suất khí cấp, điện áp van điện từ, tiêu chuẩn kết nối, tần suất đóng mở và cấp bảo vệ của actuator nếu cần.

Checklist thông số nhanh: DN → lưu chất → áp suất → nhiệt độ → vật liệu → kiểu kết nối → actuator → mô-men xoắn → phương thức điều khiển.

So sánh van bi khí nén với các loại van điều khiển khác

Van bi inox khí nén vs van bi tay: van tay đơn giản, chi phí thấp, phù hợp thao tác thủ công; van khí nén đóng mở nhanh, dễ tự động hóa, phù hợp dây chuyền sản xuất.

Van bi inox khí nén vs van bi điện: khí nén thường có ưu thế về tốc độ đóng mở, trong khi van điện phù hợp ở những nơi đã có sẵn nguồn điện và yêu cầu điều khiển bằng tín hiệu điện. Việc lựa chọn phụ thuộc vào môi trường, tốc độ yêu cầu và hệ thống điều khiển hiện có.

Van bi inox khí nén vs van bướm khí nén: van bi thường phù hợp với yêu cầu đóng/mở kín cao, trong khi van bướm có ưu điểm về trọng lượng và chi phí ở những đường kính lớn. Không nên lựa chọn chỉ dựa trên kích thước DN mà cần cân nhắc cả yêu cầu độ kín và áp suất làm việc.

Tại sao van bi khí nén được sử dụng nhiều trong công nghiệp?

Van bi inox khí nén được ưa chuộng nhờ khả năng đóng mở nhanh, dễ tích hợp vào hệ thống tự động hóa, có thể điều khiển từ xa, kết cấu tương đối đơn giản, khả năng đóng kín tốt khi lựa chọn đúng loại, phù hợp với nhiều môi trường lưu chất, có thể kết hợp thêm cảm biến hoặc bộ báo vị trí, và giúp giảm thao tác thủ công trong dây chuyền sản xuất.

Tuy nhiên, không nên mặc định rằng van bi inox khí nén phù hợp với mọi loại lưu chất vật liệu thân, seat và bi van cần được lựa chọn tương thích với môi trường thực tế sử dụng.

Van bi khí nén được sử dụng ở đâu?

Hệ thống nước: cấp nước, xử lý nước, hệ thống bơm, đường ống công nghiệp.

Hệ thống khí nén: điều khiển dòng khí, nhà máy sản xuất, dây chuyền tự động hóa.

Hệ thống hóa chất: các môi trường cần vật liệu chống ăn mòn phù hợp, thường ưu tiên inox hoặc vật liệu chuyên dụng tùy loại hóa chất.

Hệ thống dầu, khí và công nghiệp: đường ống dầu, hệ thống nhiên liệu, và một số ứng dụng khí công nghiệp khác.

Khi nào nên sử dụng van bi inox khí nén?

Nên cân nhắc sử dụng van bi inox khí nén khi: cần đóng mở van thường xuyên, muốn điều khiển van từ xa, hệ thống đã có sẵn nguồn khí nén, cần tích hợp với PLC hoặc hệ thống tự động hóa, yêu cầu đóng/mở nhanh, hoặc có nhiều van cần vận hành đồng bộ với nhau.

Ngược lại, không nên ưu tiên van bi inox khí nén khi hệ thống chỉ có vài van và thao tác thủ công rất ít, không có sẵn nguồn khí nén, hoặc chi phí đầu tư actuator và phụ kiện không phù hợp với quy mô hệ thống.

Những sai lầm thường gặp khi chọn van bi inox khí nén

Một số sai lầm phổ biến bao gồm: chỉ chọn van theo kích thước DN, không kiểm tra áp suất làm việc, bỏ qua nhiệt độ lưu chất, chọn sai vật liệu seat, không tính toán mô-men xoắn của actuator, không xác định rõ Single Acting hay Double Acting, không kiểm tra kiểu kết nối, chọn van không tương thích với hóa chất sử dụng, không quan tâm đến chất lượng khí nén cấp vào, và lắp đặt actuator nhưng không kiểm tra chiều đóng/mở.

Cách lựa chọn van bi inox khí nén phù hợp

Bước 1 – Xác định lưu chất: nước, khí, dầu, hơi hay hóa chất.

Bước 2 – Xác định kích thước đường ống: chọn DN phù hợp với đường ống và lưu lượng thực tế.

Bước 3 – Xác định áp suất và nhiệt độ: đảm bảo van và actuator đáp ứng được điều kiện làm việc.

Bước 4 – Chọn vật liệu: cân nhắc giữa inox, gang, thép, đồng và vật liệu seat phù hợp.

Bước 5 – Chọn kiểu kết nối: ren, mặt bích, clamp hoặc hàn.

Bước 6 – Tính toán actuator: xác định mô-men xoắn cần thiết và chọn actuator có dư tải phù hợp.

Bước 7 – Chọn phương thức điều khiển: van điện từ, công tắc hành trình, bộ điều khiển, hoặc PLC.

Bước 8 – Kiểm tra điều kiện lắp đặt: hướng lắp, không gian bảo trì, đường khí, nguồn khí và tín hiệu điều khiển.

Lưu ý khi lắp đặt và sử dụng van bi inox khí nén

Trước khi lắp đặt, cần làm sạch đường ống, kiểm tra đúng chiều và đúng kiểu kết nối. Trong quá trình sử dụng, cần tránh để cặn bẩn làm kẹt bi van, đảm bảo khí nén đủ áp suất, sử dụng bộ lọc khí phù hợp, kiểm tra rò rỉ sau khi lắp đặt, không vượt quá áp suất và nhiệt độ định mức, kiểm tra actuator định kỳ, theo dõi tình trạng seat và gioăng, và không dùng van bi đóng/mở thông thường như van điều tiết liên tục nếu nhà sản xuất không cho phép.

Câu hỏi thường gặp về van bi inox khí nén

1. Van bi inox khí nén là gì?
Là van bi được điều khiển đóng/mở bằng bộ truyền động sử dụng khí nén, thường dùng trong hệ thống tự động hóa.

2. Van bi inox khí nén có những loại nào?
Có thể phân loại theo vật liệu, kiểu kết nối, cấu tạo thân van và actuator, như inox, gang, ren, mặt bích, Single Acting hoặc Double Acting.

3. Van bi inox khí nén có đóng mở nhanh không?
Có. Van bi thường sử dụng cơ cấu xoay khoảng 90°, kết hợp actuator khí nén nên có khả năng đóng mở nhanh.

4. Nên chọn van bi inox khí nén tác động đơn hay tác động kép?
Tùy theo yêu cầu vận hành. Tác động kép dùng khí nén cho cả hai chiều; tác động đơn có lò xo hồi và có thể phù hợp khi cần trạng thái an toàn xác định lúc mất khí.

5. Cần lưu ý gì khi mua van bi inox khí nén?
Cần kiểm tra DN, áp suất, nhiệt độ, lưu chất, vật liệu, kiểu kết nối, mô-men xoắn actuator và phương thức điều khiển.

Van bi inox khí nén giải pháp tự động hóa đóng mở đường ống

Van bi inox khí nén là loại van bi được điều khiển bằng bộ truyền động khí nén, mang lại ưu điểm vượt trội về tự động hóa, tốc độ đóng mở và khả năng điều khiển từ xa so với van thao tác tay. Tuy nhiên, việc chọn đúng van không chỉ dựa vào kích thước DN mà cần cân nhắc đồng thời lưu chất, áp suất, nhiệt độ, vật liệu và loại actuator phù hợp.

Nếu bạn đang có nhu cầu lựa chọn van bi inox khí nén cho hệ thống của mình, hãy liên hệ để được tư vấn model phù hợp hoặc cung cấp thông tin về đường ống và môi trường sử dụng để nhận báo giá chi tiết.
