Nguyên lý hoạt động và cách lắp đặt Van AUT chuẩn kỹ thuật

Trong các hệ thống cấp nước, PCCC, HVAC và đường ống công nghiệp, Van nước AUT được sử dụng để kiểm soát, điều tiết hoặc ngăn dòng lưu chất theo yêu cầu vận hành. Tùy từng dòng sản phẩm, van có thể đảm nhiệm những chức năng khác nhau như đóng mở đường ống, chống dòng chảy ngược hoặc điều chỉnh áp suất.

Việc hiểu rõ nguyên lý hoạt động của Van nước AUT và thực hiện lắp đặt đúng kỹ thuật không chỉ giúp thiết bị vận hành ổn định mà còn hạn chế rò rỉ, giảm hao mòn và kéo dài tuổi thọ toàn bộ hệ thống.

Van AUT là gì?

Van AUT là dòng van công nghiệp được sử dụng trong nhiều hệ thống đường ống để kiểm soát dòng chảy của nước, khí hoặc một số loại lưu chất phù hợp với vật liệu và thông số kỹ thuật của van.

Tùy vào thiết kế, Van nước AUT có thể được sản xuất dưới nhiều dạng như van cổng, van bướm, van một chiều, van giảm áp và một số dòng van chuyên dụng khác.

Mỗi loại có cấu tạo và phương thức vận hành riêng. Tuy nhiên, điểm chung là van được lắp trên đường ống nhằm thực hiện một hoặc nhiều nhiệm vụ:

• Đóng hoặc mở dòng lưu chất.

• Điều tiết dòng chảy trong phạm vi cho phép.

• Ngăn lưu chất chảy ngược.

• Duy trì hoặc giảm áp suất hệ thống.

• Hỗ trợ bảo vệ đường ống và các thiết bị phía sau van.

Do đó, trước khi lắp đặt cần xác định chính xác chủng loại, kích thước, vật liệu, kiểu kết nối và thông số áp suất của Van nước AUT.

Nguyên lý hoạt động của Van AUT

Không có một nguyên lý duy nhất áp dụng cho tất cả Van nước AUT. Nguyên lý làm việc phụ thuộc vào từng dòng van cụ thể. Một số loại phổ biến có thể hoạt động như sau.

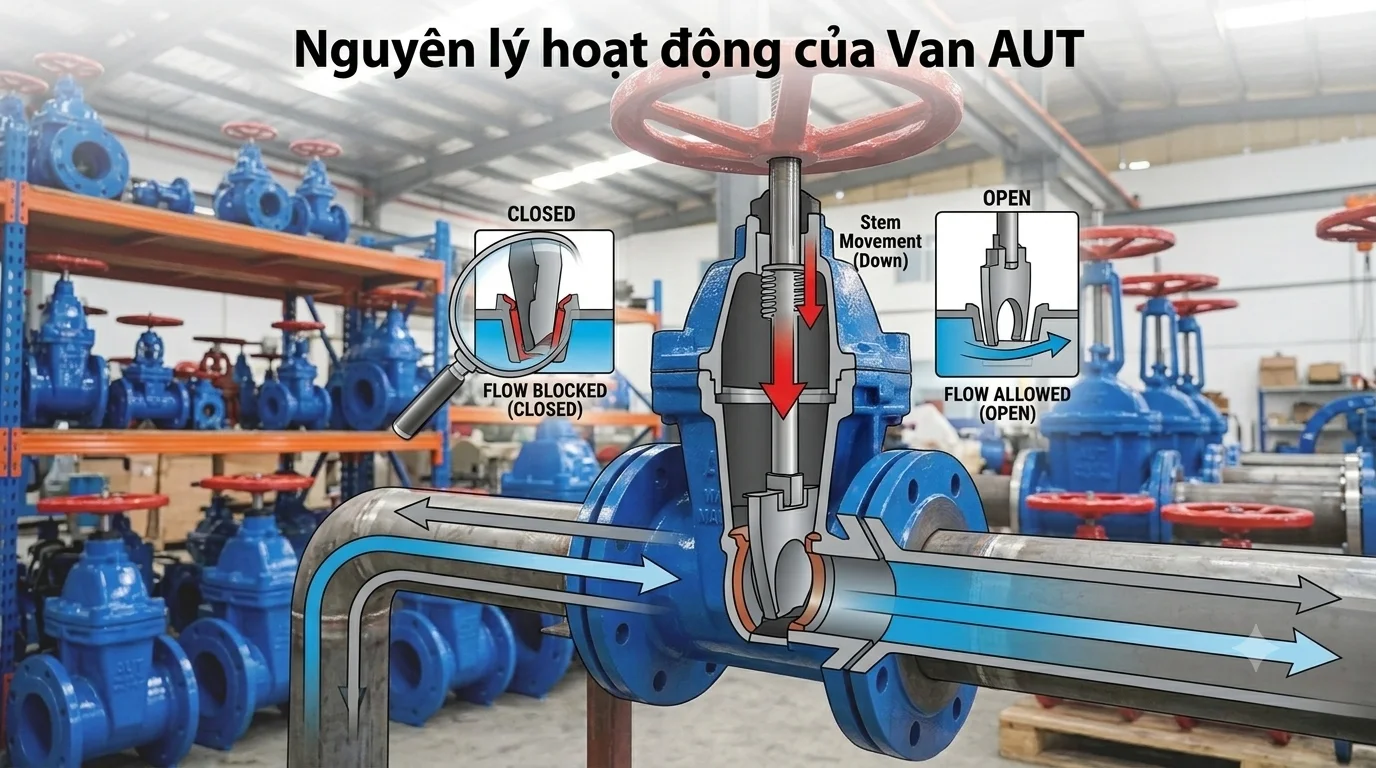

1. Nguyên lý hoạt động của Van cổng AUT

Van cổng kiểm soát dòng chảy bằng một đĩa van chuyển động theo phương vuông góc với dòng lưu chất.

Khi xoay tay quay theo chiều mở, chuyển động quay được truyền qua ty van để nâng đĩa van lên. Khoảng thông dòng bên trong thân van tăng dần và cuối cùng tạo thành đường dẫn tương đối thông thoáng cho lưu chất đi qua.

Khi xoay theo chiều đóng, đĩa van hạ xuống và tiến sát vị trí ghế van. Khi đĩa van tiếp xúc với ghế van, dòng chảy bị ngăn lại.

Van cổng thường phù hợp với chức năng đóng/mở hoàn toàn, không nên sử dụng như van điều tiết lưu lượng trong thời gian dài nếu thiết kế của sản phẩm không cho phép.

2. Nguyên lý hoạt động của Van bướm AUT

Van bướm sử dụng một đĩa van hình tròn đặt bên trong thân van. Đĩa được gắn với trục và có khả năng xoay quanh trục.

Khi đĩa van xoay đến vị trí gần song song với dòng chảy, tiết diện dòng chảy được mở rộng và lưu chất đi qua dễ dàng.

Ngược lại, khi đĩa xoay khoảng 90 độ đến vị trí gần vuông góc với dòng chảy, đường ống bị đóng lại.

Ưu điểm của thiết kế này là kết cấu tương đối gọn, trọng lượng thấp và thao tác đóng mở nhanh. Van bướm có thể được sử dụng trong các hệ thống cấp nước, PCCC, HVAC và nhiều ứng dụng công nghiệp khác tùy theo vật liệu chế tạo.

3. Nguyên lý hoạt động của Van một chiều AUT

Van một chiều có nhiệm vụ cho phép lưu chất di chuyển theo một hướng và hạn chế dòng chảy ngược.

Khi áp suất phía đầu vào đủ lớn, bộ phận đóng mở bên trong van được đẩy khỏi vị trí đóng, tạo đường cho lưu chất đi qua.

Khi dòng chảy dừng hoặc xuất hiện dòng chảy ngược, bộ phận đóng mở trở về vị trí ban đầu nhờ trọng lực, lò xo hoặc tác động của chênh lệch áp suất tùy thiết kế. Van đóng lại để hạn chế hiện tượng dòng chảy ngược.

Đây là thiết bị quan trọng trong nhiều hệ thống có bơm, đường ống cấp nước hoặc các thiết bị cần được bảo vệ khỏi áp lực ngược.

4. Nguyên lý hoạt động của Van giảm áp AUT

Van giảm áp hoạt động dựa trên sự cân bằng giữa áp suất lưu chất và cơ cấu điều khiển bên trong van.

Khi áp suất đầu vào cao hơn mức yêu cầu, cơ cấu van sẽ điều chỉnh tiết diện dòng chảy để giảm áp suất phía đầu ra xuống mức cài đặt.

Khi áp suất đầu ra thay đổi, van tiếp tục tự động điều chỉnh để duy trì áp suất tương đối ổn định trong phạm vi thiết kế.

Loại van này thường được sử dụng khi cần bảo vệ thiết bị và đường ống phía hạ lưu khỏi tình trạng áp suất quá cao.

Cách lắp đặt Van nước AUT chuẩn kỹ thuật

Để Van nước AUT hoạt động hiệu quả, quá trình lắp đặt cần được thực hiện đúng trình tự. Dưới đây là các bước cơ bản có thể áp dụng cho nhiều hệ thống đường ống.

Bước 1: Kiểm tra van trước khi lắp

Trước tiên, cần kiểm tra tình trạng bên ngoài của van. Đảm bảo thân van không bị nứt, móp hoặc hư hỏng do quá trình vận chuyển.

Đồng thời kiểm tra:

• Kích thước danh nghĩa DN.

• Kiểu kết nối.

• Tiêu chuẩn mặt bích nếu sử dụng kết nối bích.

• Vật liệu thân van.

• Áp suất làm việc.

• Nhiệt độ làm việc.

• Hướng dòng chảy được ký hiệu trên thân van.

• Các phụ kiện đi kèm.

Đặc biệt, cần đảm bảo thông số của Van nước AUT phù hợp với hệ thống trước khi đưa vào lắp đặt.

Bước 2: Vệ sinh đường ống

Đường ống cần được làm sạch trước khi lắp van. Các vật thể như cát, bụi, mạt kim loại, xỉ hàn hoặc dị vật bên trong đường ống có thể làm ảnh hưởng đến quá trình đóng mở.

Đối với van có gioăng làm kín, dị vật mắc giữa bề mặt làm kín còn có thể gây rò rỉ sau khi hệ thống vận hành.

Vì vậy, nên vệ sinh và kiểm tra kỹ hai đầu đường ống trước khi đưa van vào vị trí.

Bước 3: Xác định đúng hướng lắp

Đây là bước đặc biệt quan trọng đối với van một chiều và van giảm áp.

Quan sát mũi tên chỉ hướng dòng chảy trên thân van và lắp sao cho hướng mũi tên trùng với hướng lưu chất trong hệ thống.

Đối với van bướm hoặc van cổng, cần tuân thủ hướng dẫn của nhà sản xuất đối với từng model cụ thể.

Việc lắp sai hướng có thể khiến van hoạt động không đúng chức năng, tăng tổn thất áp suất hoặc thậm chí gây hư hỏng thiết bị.

Bước 4: Tiến hành kết nối van với đường ống

Với Van nước AUT dạng mặt bích, cần đặt van đúng tâm giữa hai mặt bích. Gioăng phải được lựa chọn phù hợp với môi chất, nhiệt độ và áp suất làm việc.

Các bu lông cần được đưa vào đúng vị trí và siết theo trình tự đối xứng. Không nên siết một phía quá chặt trong khi phía còn lại chưa được cố định, vì có thể khiến mặt bích bị lệch và làm giảm khả năng làm kín.

Đối với van kết nối ren, cần lựa chọn vật liệu làm kín phù hợp và tránh siết quá lực gây hư hỏng phần ren hoặc thân van.

Bước 5: Kiểm tra khả năng vận hành

Sau khi hoàn thành lắp đặt, cần kiểm tra khả năng đóng mở của van.

Đối với van vận hành bằng tay, thực hiện thao tác đóng mở nhẹ nhàng để đảm bảo tay quay hoặc tay gạt không bị kẹt.

Nếu là van tự động hoặc van giảm áp, cần kiểm tra cơ cấu điều khiển, áp suất cài đặt và các thiết bị phụ trợ trước khi đưa hệ thống vào hoạt động.

Bước 6: Kiểm tra rò rỉ và chạy thử

Mở hệ thống từ từ để tránh hiện tượng tăng áp đột ngột. Quan sát các vị trí kết nối, mặt bích, mối ghép ren và thân van.

Nếu phát hiện rò rỉ, cần dừng hệ thống và xử lý nguyên nhân trước khi tiếp tục vận hành.

Đối với hệ thống quan trọng như PCCC hoặc hệ thống công nghiệp, nên thực hiện kiểm tra áp lực và nghiệm thu theo yêu cầu thiết kế cũng như tiêu chuẩn áp dụng.

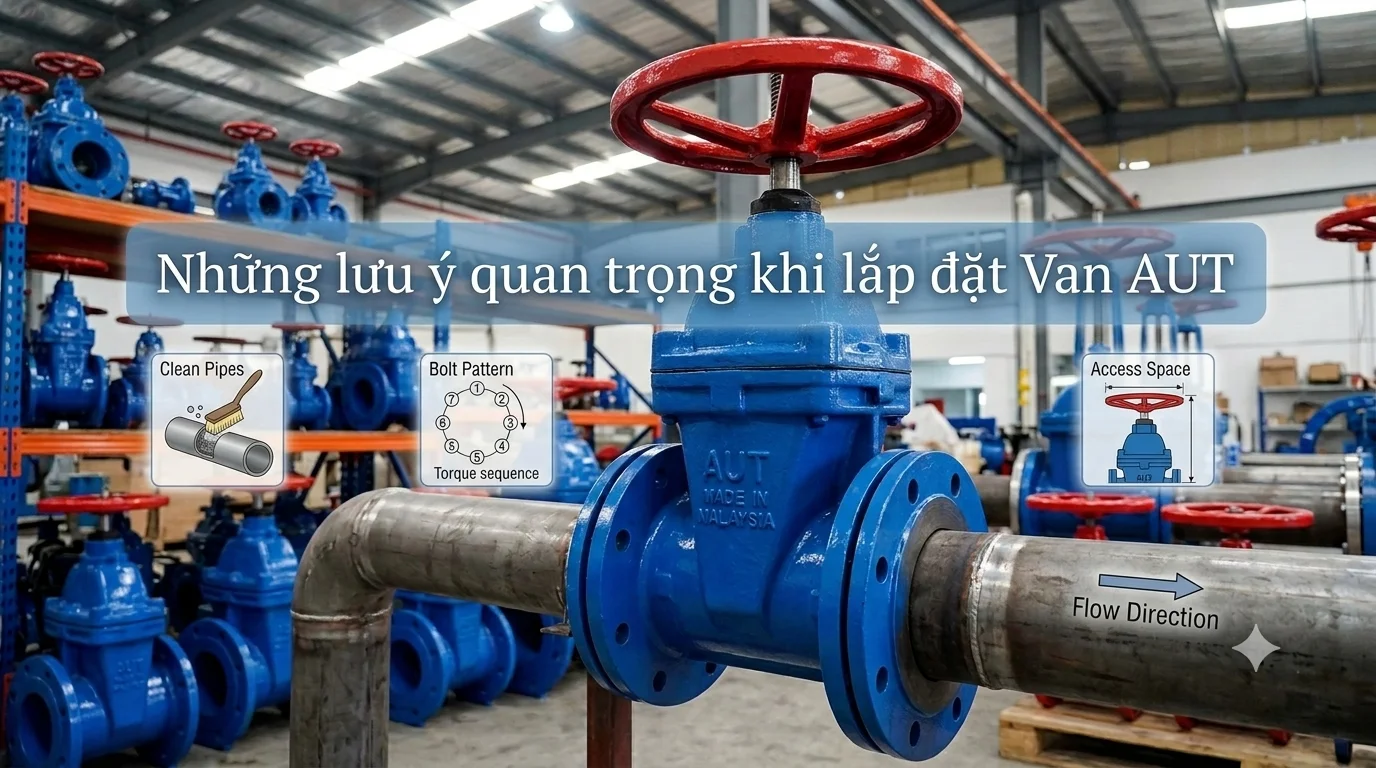

Những lưu ý quan trọng khi lắp đặt Van nước AUT

Để hạn chế sự cố trong quá trình sử dụng, người thi công cần lưu ý một số vấn đề sau:

Thứ nhất, lựa chọn đúng kích thước van. DN của van cần tương thích với đường ống và yêu cầu lưu lượng của hệ thống.

Thứ hai, không ép van vào vị trí bằng lực quá lớn. Hai đầu đường ống cần được căn chỉnh tương đối chính xác trước khi siết kết nối.

Thứ ba, không sử dụng van vượt quá thông số cho phép. Áp suất và nhiệt độ làm việc phải nằm trong giới hạn được nhà sản xuất quy định.

Thứ tư, chú ý đến chất lượng lưu chất. Các hạt rắn, cặn bẩn hoặc tạp chất có thể ảnh hưởng đến bề mặt làm kín và cơ cấu bên trong van.

Thứ năm, cần bảo dưỡng định kỳ. Kiểm tra tình trạng gioăng, bulông, trục van, tay quay và các bộ phận làm kín để phát hiện sớm dấu hiệu bất thường.

Kết luận

Van nước AUT có thể được sử dụng trong nhiều hệ thống đường ống với các chức năng khác nhau. Tùy chủng loại, van có thể hoạt động dựa trên cơ chế nâng hạ đĩa van, xoay đĩa, chênh lệch áp suất hoặc cơ cấu điều chỉnh áp lực tự động.

Để thiết bị hoạt động ổn định, quá trình lắp đặt cần đặc biệt chú ý đến đúng kích thước, đúng hướng dòng chảy, căn chỉnh đường ống, lựa chọn gioăng và siết kết nối đúng kỹ thuật. Sau khi hoàn thiện cũng cần kiểm tra rò rỉ và chạy thử trước khi đưa hệ thống vào vận hành chính thức.

Việc lựa chọn đúng model Van nước AUT và lắp đặt theo đúng yêu cầu kỹ thuật sẽ giúp hệ thống vận hành an toàn, hạn chế sự cố và nâng cao tuổi thọ của thiết bị.
