Tê 90 là gì? Hướng dẫn phân biệt Tê đều và Tê giảm phi 90

Trong các hệ thống đường ống cấp nước, thoát nước, khí nén hay dẫn chất công nghiệp, việc chia một đường ống chính thành nhiều nhánh là nhu cầu rất phổ biến. Để thực hiện kết nối này, tê nước 90 là một trong những phụ kiện được sử dụng rộng rãi nhờ khả năng tạo nhánh vuông góc với đường ống chính.

Tuy nhiên, khi lựa chọn tê nước 90, nhiều người dễ nhầm lẫn giữa tê đều phi 90 và tê giảm phi 90. Hai loại có hình dáng tương đối giống nhau nhưng khác biệt về kích thước đầu nhánh, mục đích sử dụng và khả năng đáp ứng lưu lượng của hệ thống. Bài viết dưới đây sẽ giúp bạn hiểu rõ tê nước 90 là gì, cấu tạo, nguyên lý kết nối và cách phân biệt hai loại tê phổ biến này.

1. Tê 90 là gì?

Tê 90 là phụ kiện đường ống có hình dạng tương tự chữ T, được thiết kế để kết nối ba đoạn ống theo hướng vuông góc. Hai đầu nằm trên cùng một trục thường được sử dụng để nối với đường ống chính, trong khi đầu còn lại tạo thành một nhánh rẽ có góc khoảng 90° so với đường ống chính.

Tê nước 90 có thể được chế tạo từ nhiều vật liệu khác nhau như inox, thép, gang, đồng hoặc nhựa, tùy thuộc vào môi trường làm việc và yêu cầu của hệ thống.

Điểm cần lưu ý là cụm từ “90” trong tê nước 90 chủ yếu đề cập đến góc của nhánh rẽ, không phải đường kính ống. Vì vậy, tê nước 90 có thể có nhiều kích thước khác nhau như tê DN20, DN32, DN50, DN90, DN100...

Ví dụ, tê đều phi 90 có nghĩa là cả ba đầu kết nối đều có kích thước danh nghĩa tương ứng khoảng phi 90 theo quy cách sản phẩm. Trong khi đó, tê giảm phi 90 có đường kính hai đầu chính là phi 90 nhưng đầu nhánh nhỏ hơn.

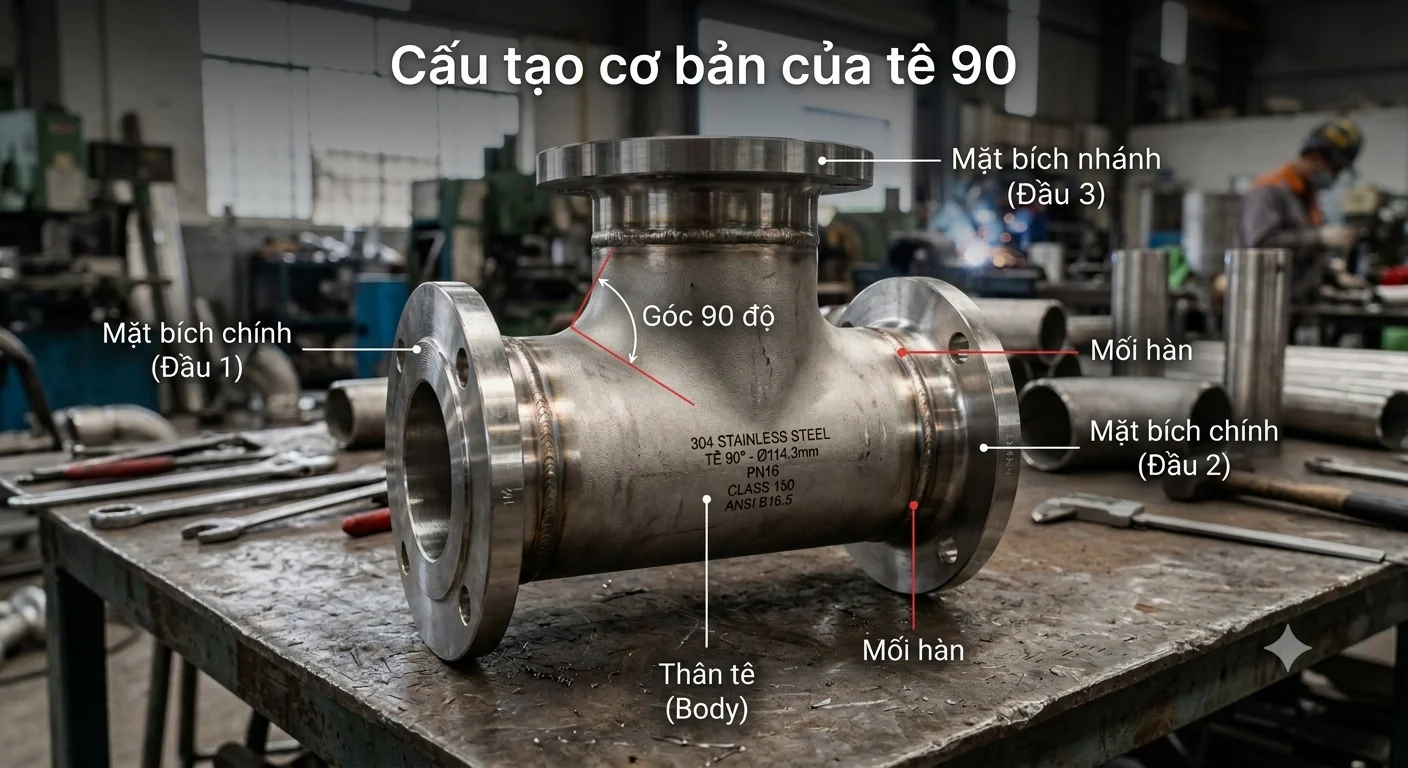

2. Cấu tạo cơ bản của tê 90

Một chiếc tê nước 90 thông thường gồm ba cửa kết nối chính:

• Hai đầu ống chính: Nằm thẳng hàng, dùng để nối với đường ống chính.

• Đầu nhánh: Nằm vuông góc với hai đầu chính, tạo góc rẽ 90°.

• Thân tê: Là phần liên kết ba cửa, có nhiệm vụ duy trì độ chắc chắn và định hướng dòng chảy.

Tùy phương pháp kết nối, tê nước 90 có thể có dạng tê hàn, tê ren, tê dán keo, tê nong hoặc tê nối bằng các phương pháp chuyên dụng khác.

Với hệ thống nước dân dụng, tê nhựa hoặc tê đồng thường được lựa chọn vì dễ lắp đặt. Trong hệ thống công nghiệp, tê inox hoặc tê thép có thể được ưu tiên nhờ khả năng chịu áp lực, nhiệt độ và môi trường làm việc khắc nghiệt tốt hơn.

3. Nguyên lý hoạt động của tê 90

Về bản chất, tê nước 90 không phải thiết bị đóng mở hay điều tiết dòng chảy mà là phụ kiện định hướng và phân chia đường ống.

Khi dòng lưu chất đi qua đường ống chính, một phần dòng có thể được dẫn sang đường nhánh thông qua cửa rẽ 90°. Ngược lại, dòng lưu chất từ đường nhánh cũng có thể đi vào đường ống chính.

Chẳng hạn, một đường ống phi 90 đang cấp nước cho nhiều khu vực. Người lắp đặt có thể sử dụng tê nước 90 để tạo thêm một nhánh cấp nước cho bồn chứa, thiết bị hoặc một khu vực khác.

Đối với tê đều, kích thước ba đầu giống nhau nên việc phân chia dòng thường phù hợp với các hệ thống có đường ống chính và đường nhánh tương đương về kích thước. Với tê giảm, đầu nhánh nhỏ hơn giúp kết nối trực tiếp đường ống chính với đường ống phụ có kích thước nhỏ hơn.

4. Tê đều phi 90 là gì?

Tê đều phi 90 là loại tê nước 90 có ba đầu kết nối cùng kích thước danh nghĩa phi 90.

Có thể hình dung đơn giản:

Ø90 × Ø90 × Ø90

Trong đó:

• Đầu chính thứ nhất: Ø90

• Đầu chính thứ hai: Ø90

• Đầu nhánh: Ø90

Đặc điểm của tê đều phi 90

Ưu điểm nổi bật của loại tê này là cả đường chính và đường nhánh đều có cùng kích thước. Điều này giúp việc lựa chọn và thi công tương đối đơn giản.

Tê đều phi 90 thường phù hợp khi:

• Đường ống chính và nhánh có cùng kích thước.

• Cần duy trì tiết diện đường ống đồng nhất tại vị trí chia nhánh.

• Hệ thống yêu cầu lưu lượng tương đối lớn ở đường nhánh.

• Cần kết nối các tuyến ống cùng quy cách.

Ví dụ, một hệ thống sử dụng đường ống phi 90 và cần tách thêm một nhánh phi 90 để cấp nước cho khu vực khác. Khi đó, tê đều phi 90 là lựa chọn phù hợp.

5. Tê giảm phi 90 là gì?

Tê giảm phi 90, còn được gọi là tê thu hoặc tê chuyển bậc, cũng có hai đầu đường ống chính phi 90 nhưng đầu nhánh có kích thước nhỏ hơn.

Một số quy cách có thể gặp như:

• Ø90 × Ø90 × Ø75

• Ø90 × Ø90 × Ø63

• Ø90 × Ø90 × Ø50

• Ø90 × Ø90 × Ø40

Tùy nhà sản xuất và hệ thống, kích thước thực tế có thể khác nhau.

Điểm quan trọng nhất để nhận biết tê giảm là đầu nhánh nhỏ hơn hai đầu chính.

Khi nào nên sử dụng tê giảm phi 90?

Tê giảm thích hợp khi đường ống chính có kích thước lớn nhưng chỉ cần dẫn một phần lưu lượng sang một tuyến ống phụ nhỏ hơn.

Ví dụ, hệ thống có đường ống chính phi 90 nhưng cần dẫn nước đến một thiết bị sử dụng đường ống phi 50. Thay vì sử dụng tê đều phi 90 rồi lắp thêm một phụ kiện giảm, có thể lựa chọn tê giảm Ø90 × Ø90 × Ø50 để tạo nhánh trực tiếp.

Giải pháp này giúp giảm số lượng mối nối, tiết kiệm không gian lắp đặt và có thể rút ngắn thời gian thi công.

6. Phân biệt tê đều và tê giảm phi 90

Để tránh nhầm lẫn khi mua hoặc lắp đặt, có thể dựa vào một số tiêu chí sau:

Cách nhận biết nhanh: hãy nhìn vào đầu nhánh của tê. Nếu cả ba đầu có cùng kích thước thì đó là tê đều. Nếu đầu nhánh nhỏ hơn hai đầu còn lại thì đó là tê giảm.

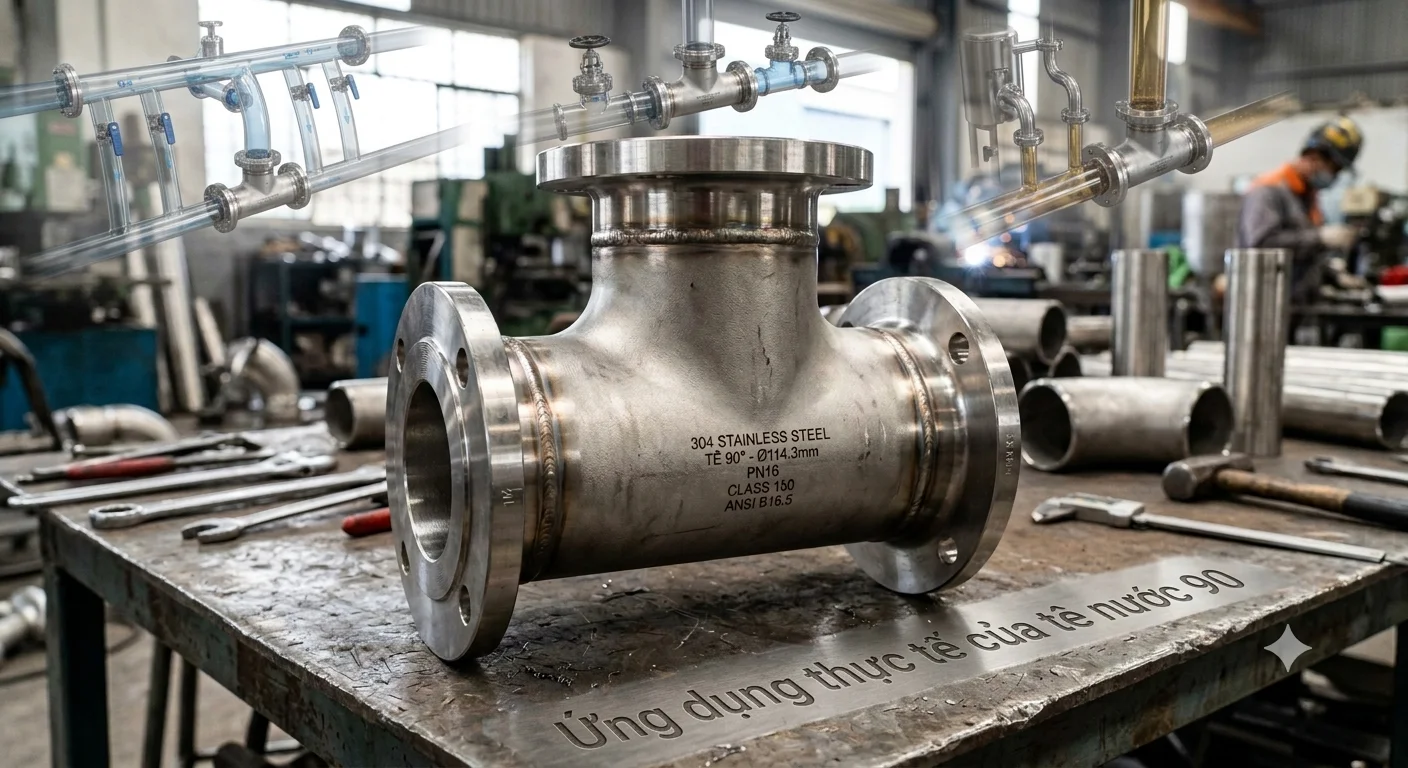

7. Ứng dụng thực tế của tê nước 90

Tê nước 90 được sử dụng trong rất nhiều hệ thống khác nhau.

Hệ thống cấp nước

Trong đường ống cấp nước dân dụng, tê nước 90 có thể được dùng để chia đường nước chính thành các nhánh cấp cho nhà bếp, nhà vệ sinh, bồn chứa hoặc thiết bị sử dụng nước.

Hệ thống thoát nước

Tê nước 90 được sử dụng để kết nối các nhánh thoát nước với tuyến ống chính. Khi lựa chọn cần quan tâm đến kích thước, vật liệu và đặc điểm dòng chảy để hạn chế tình trạng tắc nghẽn.

Hệ thống công nghiệp

Tê inox, tê thép hoặc các loại tê vật liệu chuyên dụng được sử dụng trong hệ thống dẫn nước, khí, dầu, hóa chất và nhiều loại lưu chất khác.

Hệ thống tưới

Tê nước 90 giúp chia đường ống chính thành các nhánh tưới đến nhiều khu vực. Tê giảm đặc biệt hữu ích khi đường ống chính có kích thước lớn hơn các đường ống cấp đến từng khu vực.

8. Những lưu ý khi lựa chọn tê nước 90

Không nên chỉ dựa vào kích thước phi 90 để lựa chọn phụ kiện. Một số yếu tố quan trọng khác cần được kiểm tra gồm:

Thứ nhất, vật liệu:
Chọn vật liệu phù hợp với lưu chất, nhiệt độ và môi trường. Ví dụ, inox thường được ưu tiên trong môi trường có yêu cầu cao về khả năng chống ăn mòn.

Thứ hai, kích thước:
Kiểm tra chính xác đường kính của hai đầu chính và đầu nhánh. Với tê giảm, cần xác định rõ kích thước đầu nhánh để tránh mua sai.

Thứ ba, kiểu kết nối:
Có thể là ren, hàn, dán keo hoặc các phương pháp kết nối khác. Kiểu kết nối của tê phải tương thích với đường ống và các phụ kiện liên quan.

Thứ tư, áp suất làm việc:
Đối với hệ thống công nghiệp, cần kiểm tra cấp áp suất của phụ kiện để đảm bảo đáp ứng điều kiện vận hành thực tế.

Thứ năm, thương hiệu và chất lượng:
Nên lựa chọn sản phẩm có kích thước chính xác, bề mặt hoàn thiện tốt và nguồn gốc rõ ràng, đặc biệt với hệ thống yêu cầu độ kín và độ bền cao.

9. Kết luận

Tê nước 90 là phụ kiện đường ống có nhiệm vụ tạo một nhánh rẽ vuông góc 90° từ đường ống chính, được ứng dụng rộng rãi trong hệ thống cấp nước, thoát nước, tưới tiêu và đường ống công nghiệp.

Trong đó, tê đều phi 90 có ba đầu cùng kích thước, phù hợp khi đường ống chính và đường nhánh sử dụng cùng quy cách. Ngược lại, tê giảm phi 90 có hai đầu chính phi 90 nhưng đầu nhánh nhỏ hơn, thích hợp để kết nối đường ống chính với các tuyến ống phụ có kích thước nhỏ.

Khi lựa chọn, người dùng cần xem xét đồng thời kích thước, vật liệu, kiểu kết nối, áp suất làm việc và môi trường sử dụng. Chọn đúng loại tê không chỉ giúp thi công thuận tiện mà còn góp phần đảm bảo độ kín, độ bền và hiệu quả vận hành lâu dài của toàn bộ hệ thống đường ống.
