Van nước phi 21

Cấu tạo chung của van nước phi 21 : Các bộ phận và chức năng chi tiết

Trong các hệ thống cấp nước dân dụng, đường ống nhánh, máy móc và hệ thống công nghiệp quy mô nhỏ, van phi 21 là một trong những kích thước được sử dụng khá phổ biến. Loại van này thường được lựa chọn để đóng, mở hoặc kiểm soát dòng nước tại những vị trí có đường ống nhỏ.

Về kích thước, van phi 21 thường được gọi tương đương với DN15 hoặc 1/2 inch. Tuy nhiên, cần lưu ý rằng “phi 21” thường được dùng để chỉ kích thước đường kính ngoài của ống khoảng 21–21,3 mm, còn DN15 là kích thước danh nghĩa. Tùy tiêu chuẩn đường ống và kiểu van, kích thước thực tế có thể có sai khác nhất định.

Vậy cấu tạo chung của van nước phi 21 gồm những bộ phận nào? Hãy cùng tìm hiểu chi tiết dưới đây.

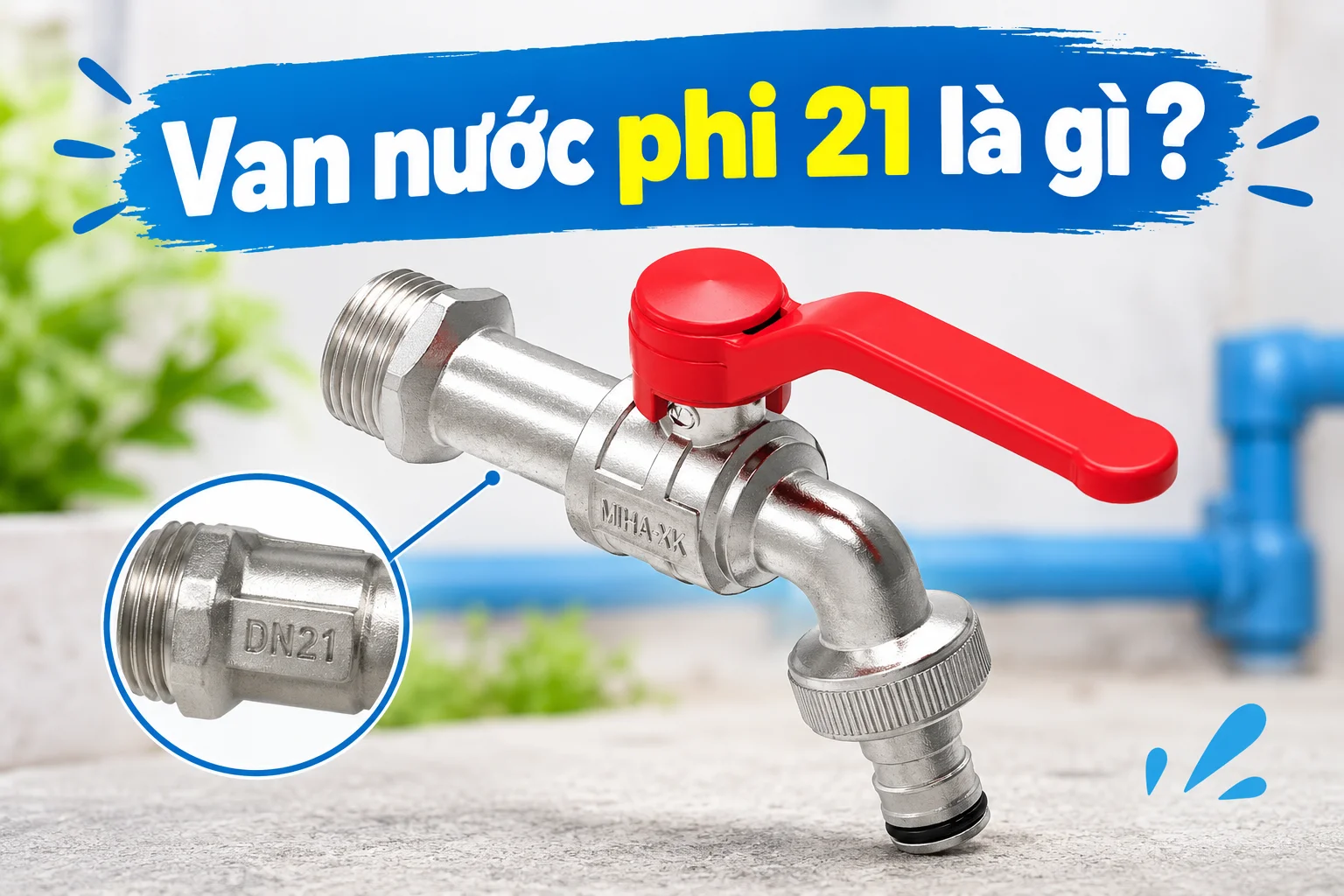

1. Van nước phi 21 là gì?

Van nước phi 21 là thiết bị cơ khí được lắp trên đường ống có kích thước tương ứng khoảng 21 mm, thường gặp ở các hệ thống sử dụng ống DN15 hoặc ren 1/2 inch. Chức năng chính của van là đóng, mở, điều tiết hoặc kiểm soát dòng nước theo nhu cầu sử dụng.

Tùy từng loại van, cơ chế đóng mở sẽ khác nhau. Chẳng hạn, van bi sử dụng một quả bi có lỗ xuyên tâm, van cổng sử dụng cửa van nâng lên hoặc hạ xuống, trong khi van điện từ sử dụng cuộn coil và lõi từ để điều khiển dòng chảy.

Van phi 21 có thể được chế tạo từ nhiều vật liệu như đồng, inox, nhựa hoặc các hợp kim khác. Trong đó, van đồng thường được sử dụng rộng rãi cho hệ thống nước dân dụng, còn van inox phù hợp hơn với môi trường yêu cầu khả năng chống ăn mòn và độ bền cao.

2. Cấu tạo chung của van nước phi 21

Mặc dù có nhiều chủng loại khác nhau, phần lớn van nước phi 21 đều có một số bộ phận cơ bản như thân van, bộ phận đóng mở, bộ phận truyền động, gioăng làm kín và đầu kết nối.

2.1. Thân van

Thân van là bộ phận bao bọc và bảo vệ các chi tiết bên trong, đồng thời chịu áp lực trực tiếp từ dòng nước trong đường ống.

Đây cũng là vị trí chứa các đầu kết nối để lắp van vào hệ thống. Tùy sản phẩm, thân van có thể được chế tạo từ:

• Đồng thau.
• Inox 304 hoặc inox 316.
• Nhựa PVC, PPR hoặc các loại nhựa kỹ thuật.
• Gang hoặc thép đối với một số thiết kế chuyên dụng.

Với van phi 21 sử dụng trong dân dụng, thân đồng thường được ưu tiên nhờ khả năng chống ăn mòn tương đối tốt, trọng lượng nhẹ và phù hợp với đường ống nước nhỏ. Trong khi đó, inox thường được lựa chọn khi cần độ bền cơ học và khả năng chống ăn mòn cao hơn.

Thân van cần có độ kín và độ bền phù hợp với áp suất làm việc của hệ thống. Nếu thân van bị nứt, biến dạng hoặc ăn mòn nghiêm trọng, nước có thể bị rò rỉ và ảnh hưởng đến toàn bộ hệ thống.

2.2. Bộ phận đóng mở dòng chảy

Đây là bộ phận quan trọng nhất trong cấu tạo van phi 21, có nhiệm vụ trực tiếp ngăn chặn hoặc cho phép nước đi qua.

Cấu tạo bộ phận này phụ thuộc vào từng loại van:

Đối với van bi: bộ phận đóng mở là một quả bi hình cầu có lỗ xuyên tâm. Khi lỗ trên bi nằm cùng hướng với đường ống, nước có thể đi qua; khi bi xoay khoảng 90 độ, lỗ bị đặt vuông góc với dòng chảy và van đóng.

Đối với van cổng: bộ phận đóng mở là cửa van hoặc đĩa van. Khi xoay tay quay, cửa van được nâng lên hoặc hạ xuống để mở hoặc chặn dòng nước.

Đối với van một chiều: đĩa van hoặc lá van sẽ tự động đóng/mở dựa trên hướng và áp lực của dòng nước; một số thiết kế sử dụng thêm lò xo để đưa đĩa van về vị trí đóng.

Như vậy, không nên hiểu rằng mọi van phi 21 đều có cùng một cơ cấu đóng mở. “Phi 21” chủ yếu mô tả kích thước, còn cấu tạo bên trong phụ thuộc vào loại van cụ thể.

2.3. Trục van

Trục van (Stem) có nhiệm vụ truyền chuyển động từ bộ phận điều khiển đến cơ cấu đóng mở bên trong.

Ở van bi, trục van kết nối tay gạt với quả bi. Khi người sử dụng xoay tay gạt, trục truyền chuyển động làm quả bi xoay theo.

Ở van cổng, trục van kết nối tay quay với cửa van, giúp cửa van nâng lên hoặc hạ xuống.

Trục van thường phải đảm bảo độ cứng, độ chính xác và khả năng chống ăn mòn tốt. Nếu trục bị cong, kẹt hoặc hư hỏng, thao tác đóng mở có thể trở nên khó khăn.

2.4. Tay gạt hoặc tay quay

Tùy loại van, bộ phận điều khiển có thể là tay gạt, tay quay, núm vặn hoặc bộ truyền động tự động.

Đối với van bi phi 21, tay gạt là kiểu điều khiển phổ biến. Người dùng chỉ cần xoay khoảng 90 độ để chuyển van từ trạng thái mở sang đóng hoặc ngược lại.

Trong khi đó, van cổng thường sử dụng tay quay. Người sử dụng phải xoay tay quay theo chiều phù hợp để nâng hoặc hạ cửa van.

Với van điện từ phi 21, bộ phận điều khiển không phải tay gạt mà là cuộn coil điện từ, kết hợp với lõi từ và cơ cấu đóng mở bên trong.

2.5. Gioăng và bộ phận làm kín

Gioăng làm kín có vai trò rất quan trọng trong cấu tạo van phi 21. Bộ phận này giúp tạo độ kín giữa các chi tiết, hạn chế nước rò rỉ ra bên ngoài hoặc lọt qua van khi van ở trạng thái đóng.

Các vật liệu thường gặp gồm:

• PTFE/Teflon.
• EPDM.
• Cao su kỹ thuật.
• Graphite ở một số thiết kế chịu nhiệt.

Đối với nhiều dòng van bi phi 21, PTFE là vật liệu làm kín phổ biến.

Khi gioăng bị chai cứng, rách hoặc biến dạng, van có thể xuất hiện hiện tượng rò nước dù thân và cơ cấu đóng mở vẫn còn hoạt động bình thường.

3. Đầu kết nối của van nước phi 21

Một bộ phận khác cần quan tâm là đầu kết nối. Đây là vị trí liên kết van với đường ống.

Van phi 21 thường sử dụng kết nối ren, đặc biệt là ren trong hoặc ren ngoài tương ứng với đường ống 1/2 inch. Một số sản phẩm sử dụng chuẩn ren BSP/BSPT hoặc NPT tùy thiết kế và thị trường.

Khi lắp đặt, cần kiểm tra chính xác:

• Kích thước đường ống.
• Kích thước ren.
• Tiêu chuẩn ren.
• Chiều dài ren.
• Vật liệu đường ống.
• Áp suất làm việc của hệ thống.

Không nên chỉ dựa vào tên gọi “phi 21” để mua van mà bỏ qua tiêu chuẩn ren, bởi hai sản phẩm có cùng kích thước danh nghĩa nhưng khác chuẩn ren có thể không lắp ghép đúng với nhau.

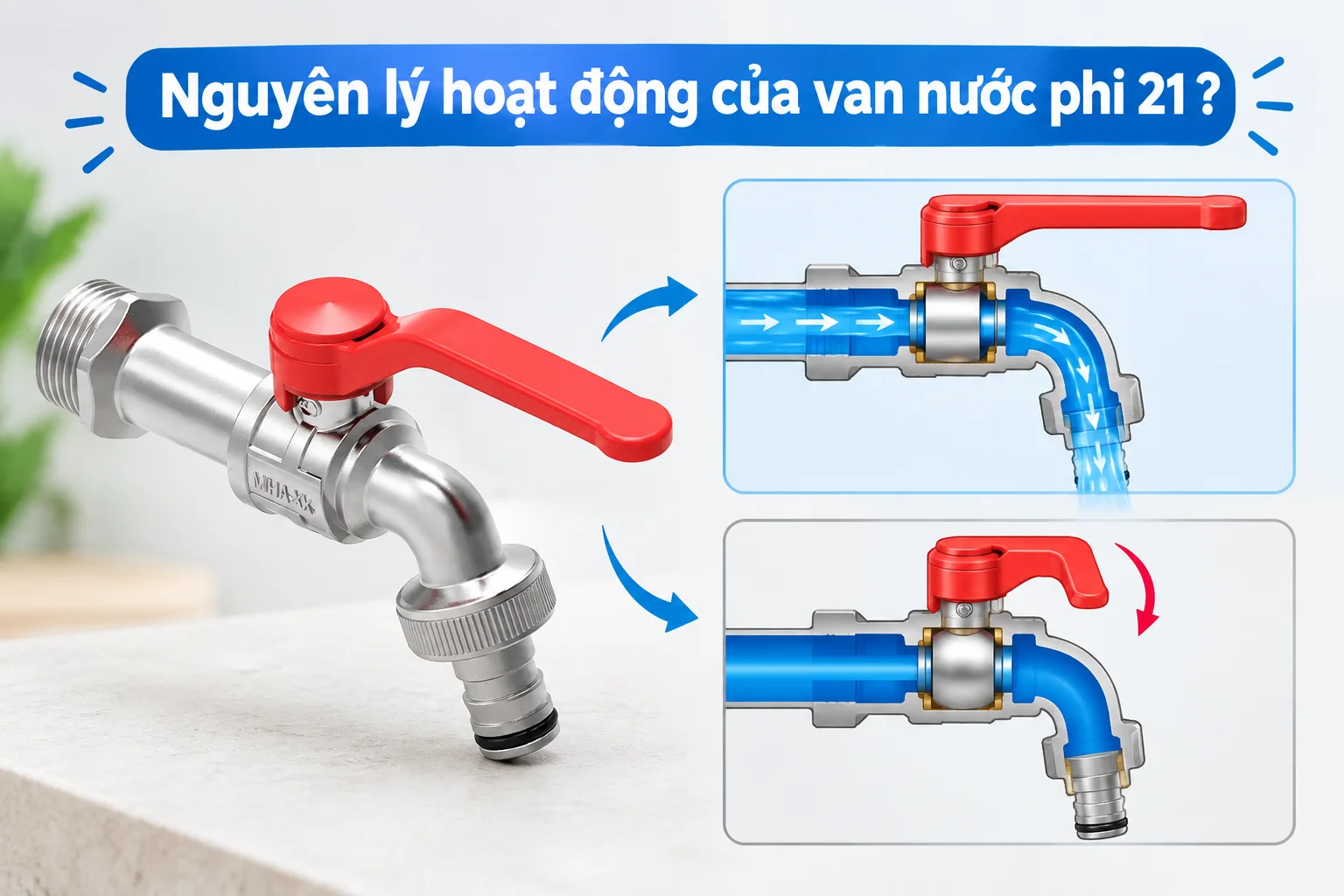

4. Nguyên lý hoạt động của van nước phi 21

Nguyên lý hoạt động phụ thuộc vào từng loại van.

Van bi phi 21

Khi tay gạt xoay, trục van truyền lực làm quả bi xoay theo. Khi lỗ xuyên tâm của bi thẳng hàng với đường ống, van mở. Khi lỗ xoay vuông góc với đường ống, van đóng. Cơ chế này giúp van bi có ưu điểm là đóng mở nhanh và thao tác đơn giản.

Van cổng phi 21

Khi xoay tay quay, trục van làm cửa van di chuyển lên hoặc xuống. Cửa van được nâng lên thì dòng nước được lưu thông; khi hạ xuống, cửa van chặn đường nước. Loại van này chủ yếu được sử dụng để đóng hoặc mở dòng chảy thay vì điều tiết liên tục.

Van một chiều phi 21

Van một chiều cho phép nước đi theo một hướng nhất định và hạn chế dòng chảy ngược. Với loại dùng lò xo, khi dòng nước ngừng hoặc đổi chiều, lò xo hỗ trợ đưa đĩa van về vị trí đóng.

5. Vì sao cần hiểu cấu tạo van nước phi 21?

Việc nắm rõ cấu tạo giúp người sử dụng chọn đúng loại van, lắp đặt đúng kỹ thuật và xử lý sự cố chính xác hơn.

Ví dụ, nếu van bị rò nước ở khu vực đầu nối, nguyên nhân có thể liên quan đến ren hoặc vật liệu làm kín. Nếu tay gạt van bi bị cứng, vấn đề có thể nằm ở trục, bi hoặc gioăng. Nếu van cổng khó đóng mở, cần kiểm tra ty van, cửa van và các bộ phận bên trong.

Đặc biệt, không nên lựa chọn van chỉ dựa trên kích thước phi 21. Ngoài kích thước, cần xem xét vật liệu, kiểu van, tiêu chuẩn ren, áp suất, nhiệt độ, môi chất và phương thức vận hành.

6. Lưu ý khi lắp đặt van phi 21

Để van hoạt động ổn định và hạn chế rò rỉ, cần lưu ý một số vấn đề:

• Kiểm tra đúng kích thước DN15 – 1/2 inch – phi 21 trước khi lắp.
• Đối chiếu tiêu chuẩn ren giữa van và đường ống.
• Làm sạch ren trước khi kết nối.
• Sử dụng vật liệu làm kín phù hợp với loại ren và môi chất.
• Không dùng lực quá mạnh khi siết van, tránh làm hỏng ren hoặc biến dạng thân van.
• Lắp van đúng chiều nếu nhà sản xuất có quy định về hướng dòng chảy.
• Không sử dụng van vượt quá giới hạn áp suất và nhiệt độ cho phép.
• Kiểm tra rò rỉ sau khi hoàn thành lắp đặt.

Đối với các hệ thống yêu cầu độ tin cậy cao, nên lựa chọn van có thông số kỹ thuật rõ ràng và phù hợp với điều kiện thực tế.

7. Kết luận

Cấu tạo chung của van phi 21 gồm nhiều bộ phận như thân van, cơ cấu đóng mở, trục van, tay gạt hoặc tay quay, gioăng làm kín và đầu kết nối. Tuy nhiên, cấu tạo cụ thể sẽ thay đổi tùy loại van như van bi, van cổng, van một chiều hay van điện từ.

Kích thước phi 21 thường được sử dụng cùng hệ thống DN15 hoặc 1/2 inch, đặc biệt phổ biến trong đường ống nước dân dụng và các tuyến ống nhỏ.

Hiểu đúng từng bộ phận không chỉ giúp người dùng lựa chọn sản phẩm chính xác mà còn hỗ trợ quá trình lắp đặt, vận hành, bảo dưỡng và khắc phục sự cố hiệu quả hơn. Khi chọn van, ngoài kích thước phi 21, cần đặc biệt quan tâm đến vật liệu, kiểu kết nối, tiêu chuẩn ren, áp suất và môi trường sử dụng để đảm bảo van hoạt động bền bỉ và an toàn.
