Van khóa 1 chiều là gì? Cấu tạo và nguyên lý hoạt động chi tiết

Trong các hệ thống cấp thoát nước, khí nén, hơi nóng, PCCC hay đường ống công nghiệp, van khóa nước 1 chiều là thiết bị có nhiệm vụ kiểm soát hướng chuyển động của lưu chất. Khác với van khóa thông thường cần thao tác bằng tay hoặc bộ truyền động, van một chiều có khả năng tự động cho phép dòng chảy đi theo một hướng và ngăn dòng chảy ngược.

Vậy van khóa nước 1 chiều là gì, cấu tạo gồm những bộ phận nào và hoạt động ra sao? Bài viết dưới đây sẽ giúp bạn hiểu rõ từ nguyên lý cơ bản đến cách lựa chọn và sử dụng thiết bị này.

1. Van khóa 1 chiều là gì?

Van khóa 1 chiều hay còn gọi là van một chiều (Check Valve) là thiết bị được lắp trên đường ống nhằm cho phép lưu chất đi qua theo một hướng nhất định và tự động ngăn không cho dòng chảy quay ngược lại.

Van có thể sử dụng cho nhiều loại lưu chất như:

• Nước sạch, nước thải.

• Dầu và một số loại chất lỏng công nghiệp.

• Khí nén.

• Hơi nóng.

• Một số môi chất hóa chất tùy theo vật liệu chế tạo.

Điểm đặc biệt của van một chiều là không cần người vận hành trực tiếp đóng hoặc mở. Khi áp suất phía đầu vào đủ lớn, bộ phận đóng mở bên trong van sẽ dịch chuyển để tạo đường cho lưu chất đi qua. Khi dòng chảy dừng hoặc có xu hướng chảy ngược, bộ phận này trở về vị trí đóng để hạn chế hiện tượng hồi lưu.

Nhờ đặc tính này, van một chiều thường được sử dụng để bảo vệ máy bơm, đường ống và các thiết bị phía trước khỏi tác động của dòng chảy ngược.

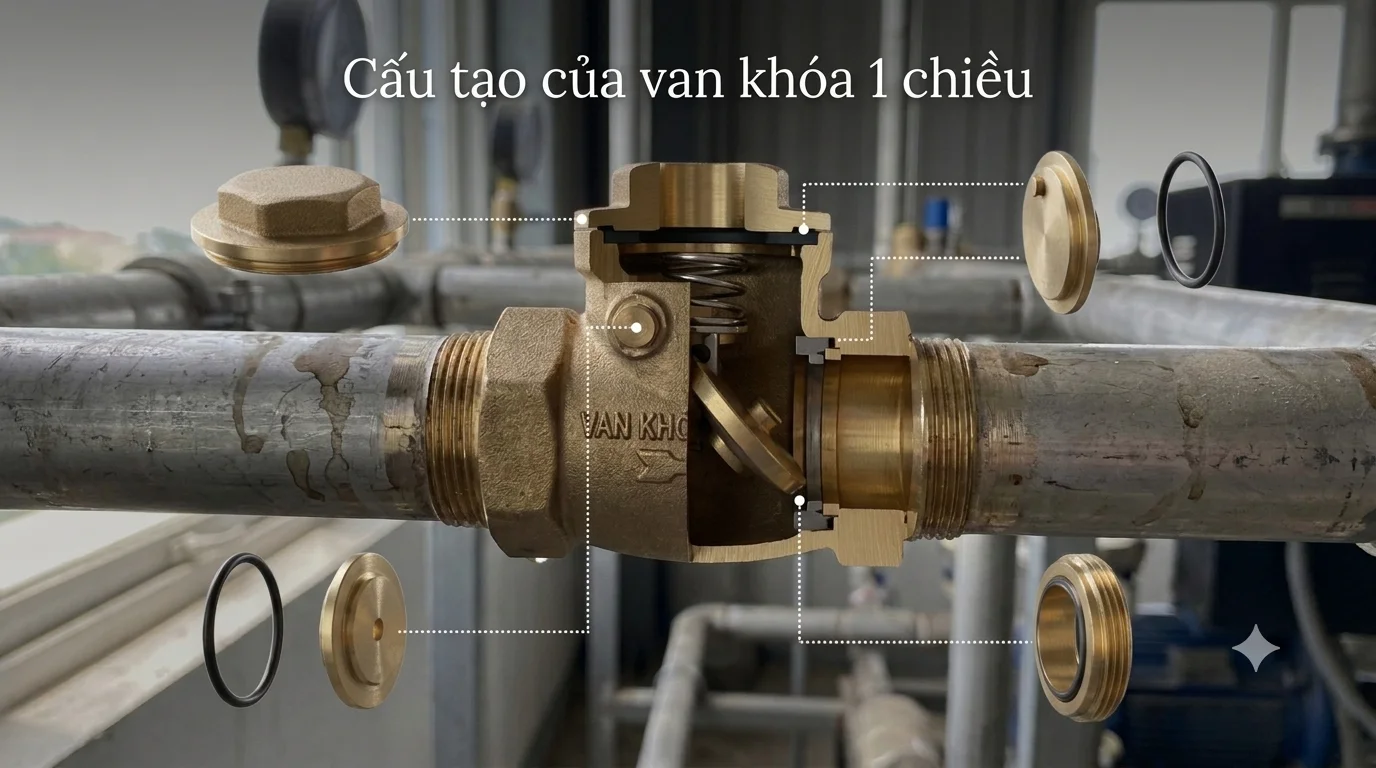

2. Cấu tạo của van khóa nước 1 chiều

Tùy từng thiết kế như van một chiều lá lật, van một chiều lò xo, van một chiều cánh bướm hoặc van một chiều dạng nâng mà cấu tạo có thể khác nhau. Tuy nhiên, một van cơ bản thường gồm các bộ phận chính sau:

2.1. Thân van

Thân van là bộ phận bao bọc toàn bộ cơ cấu bên trong và chịu áp lực trực tiếp từ đường ống.

Thân van có thể được sản xuất từ nhiều vật liệu như:

• Đồng.

• Gang.

• Gang cầu.

• Inox.

• Thép.

• Nhựa PVC, UPVC hoặc CPVC.

Hai đầu van có thể sử dụng kiểu nối ren, nối bích, nối wafer hoặc nối hàn, tùy thuộc vào thiết kế và kích thước đường ống.

2.2. Đĩa van hoặc cửa van

Đĩa van là bộ phận trực tiếp thực hiện chức năng đóng và mở dòng chảy. Khi lưu chất chảy đúng chiều, áp lực tác động lên đĩa làm đĩa mở ra. Khi dòng chảy giảm hoặc đảo chiều, đĩa trở về vị trí đóng.

Hình dạng đĩa phụ thuộc vào từng loại van. Chẳng hạn, van lá lật sử dụng một lá van có thể xoay quanh bản lề, trong khi van một chiều lò xo sử dụng đĩa chuyển động theo phương trục.

2.3. Ghế van

Ghế van là vị trí mà đĩa van tiếp xúc khi van đóng. Bộ phận này có nhiệm vụ tạo ra bề mặt làm kín, hạn chế lưu chất đi ngược qua van.

Ghế có thể được gia công trực tiếp trên thân hoặc sử dụng gioăng/vật liệu làm kín riêng. Việc lựa chọn vật liệu ghế van cần phù hợp với nhiệt độ, áp suất và đặc tính của môi chất.

2.4. Lò xo

Không phải van một chiều nào cũng có lò xo. Bộ phận này thường xuất hiện ở van một chiều lò xo.

Lò xo tạo lực đẩy đĩa van về vị trí đóng khi áp suất dòng chảy không còn đủ để giữ van mở. Nhờ vậy, van có khả năng đóng nhanh và hạn chế dòng chảy ngược.

2.5. Bản lề hoặc trục dẫn hướng

Đối với van lá lật, bản lề và trục giúp lá van có thể xoay quanh một vị trí cố định. Với van dạng nâng, cơ cấu dẫn hướng giúp đĩa van di chuyển đúng phương và giảm khả năng lệch khỏi vị trí làm việc.

3. Nguyên lý hoạt động của van khóa nước 1 chiều

Nguyên lý làm việc của van một chiều tương đối đơn giản và phụ thuộc chủ yếu vào chênh lệch áp suất giữa hai phía của van.

Khi dòng chảy đi đúng chiều

Khi máy bơm hoạt động hoặc áp suất ở đầu vào lớn hơn phía đầu ra, lực của dòng lưu chất tác động lên đĩa van.

Nếu lực này đủ lớn, đĩa van sẽ được đẩy hoặc nâng khỏi ghế van. Khi đó, cửa van mở và lưu chất đi qua.

Ở van lá lật, lá van xoay theo bản lề dưới tác động của dòng chảy. Với van lò xo, đĩa van di chuyển ngược lại lực đàn hồi của lò xo.

Khi dòng chảy dừng

Khi máy bơm ngừng hoạt động hoặc áp suất đầu vào giảm xuống, lực giữ đĩa van ở trạng thái mở không còn đủ lớn.

Đĩa van bắt đầu trở về vị trí đóng dưới tác động của trọng lực, lò xo hoặc áp suất từ phía sau.

Khi xuất hiện dòng chảy ngược

Nếu áp suất phía đầu ra lớn hơn phía đầu vào, lưu chất có xu hướng chảy ngược.

Lúc này, áp lực ngược tác động lên đĩa van và ép đĩa vào ghế van. Van đóng lại, tạo thành rào chắn nhằm ngăn hoặc hạn chế dòng lưu chất quay ngược về phía thiết bị.

Đây chính là chức năng quan trọng nhất của van khóa nước 1 chiều.

4. Các loại van khóa 1 chiều phổ biến

Trên thị trường hiện nay có nhiều loại van một chiều khác nhau. Việc phân loại thường dựa trên thiết kế cơ cấu đóng mở và phương thức lắp đặt.

Van một chiều lá lật

Van sử dụng một lá van có khả năng xoay quanh bản lề. Khi nước chảy đúng hướng, lá van mở; khi dòng chảy đảo chiều, lá van đóng lại.

Loại này thường được sử dụng trong hệ thống cấp nước, PCCC và đường ống công nghiệp.

Van một chiều lò xo

Bên trong van có đĩa và lò xo. Khi áp suất đầu vào đủ lớn, đĩa được đẩy mở. Khi dòng chảy giảm hoặc đảo chiều, lò xo hỗ trợ đưa đĩa về vị trí đóng.

Ưu điểm của thiết kế này là khả năng đóng tương đối nhanh và có thể lắp đặt theo nhiều phương hướng tùy model.

Van một chiều dạng nâng

Đĩa van chuyển động lên xuống theo trục của van. Khi áp suất đầu vào lớn hơn áp suất phía sau, đĩa được nâng lên để tạo đường lưu chất. Khi áp suất giảm, đĩa hạ xuống và đóng van.

Van một chiều cánh bướm

Loại van này thường có thiết kế nhỏ gọn, sử dụng hai cánh van mở dưới tác động của dòng chảy. Khi dòng chảy dừng hoặc đảo chiều, cánh van trở lại vị trí đóng.

Van thường phù hợp với các hệ thống cần tiết kiệm không gian lắp đặt.

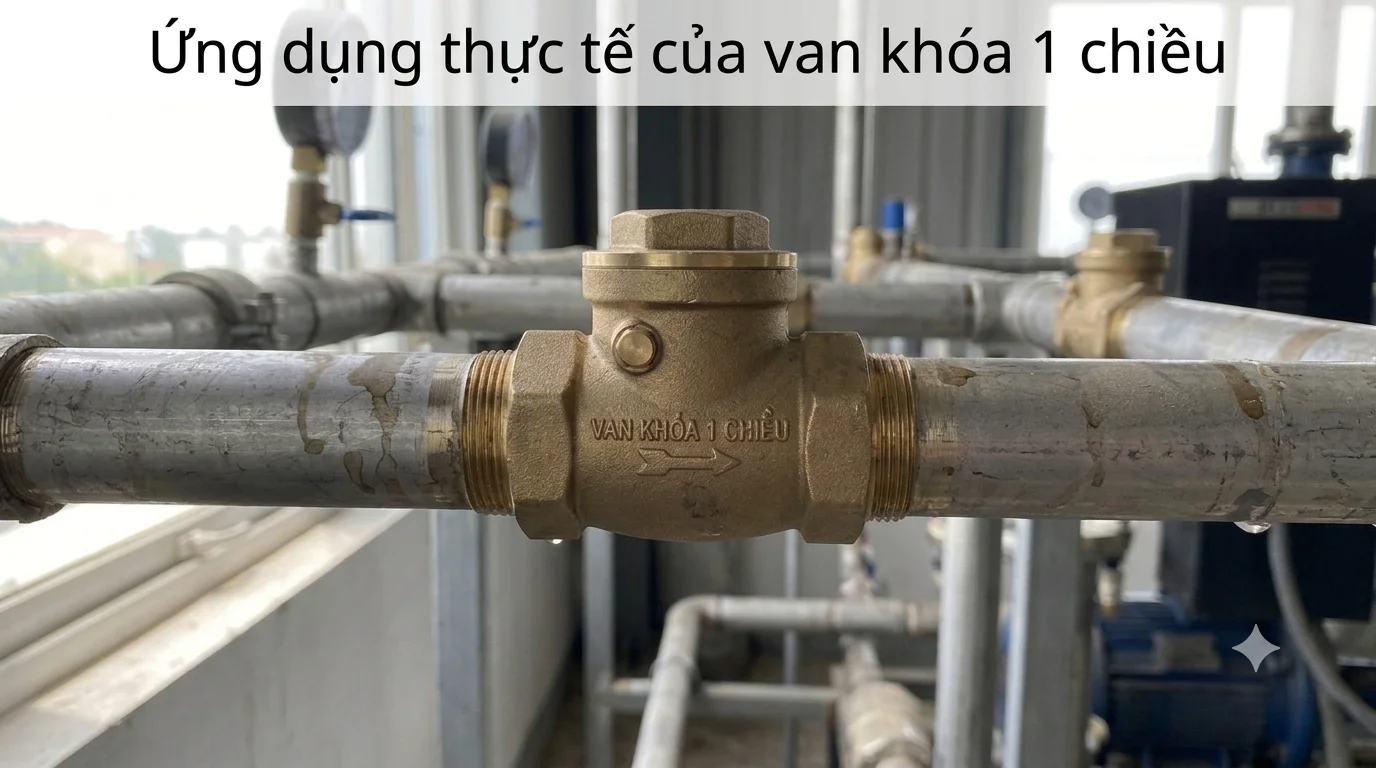

5. Ứng dụng thực tế của van khóa nước 1 chiều

Van một chiều xuất hiện trong rất nhiều hệ thống kỹ thuật nhờ khả năng ngăn dòng chảy ngược.

Trong hệ thống cấp nước: van giúp duy trì hướng dòng chảy và hạn chế nước quay ngược về bơm hoặc bể chứa.

Trong hệ thống máy bơm: van thường được lắp ở đường hút hoặc đường đẩy tùy thiết kế hệ thống, giúp hạn chế hiện tượng hồi lưu khi bơm dừng.

Trong hệ thống PCCC: van một chiều hỗ trợ duy trì hướng dòng nước và hạn chế ảnh hưởng của dòng chảy ngược trong mạng đường ống chữa cháy.

Trong hệ thống khí nén: van giúp khí chỉ đi theo hướng được thiết kế, hạn chế hiện tượng khí hồi ngược giữa các thiết bị.

Trong hệ thống hơi: van một chiều có thể được sử dụng để kiểm soát hướng dòng hơi, với điều kiện vật liệu và cấp chịu nhiệt của van phù hợp.

6. Ưu điểm và hạn chế của van một chiều

Ưu điểm

Van khóa nước 1 chiều có nhiều ưu điểm nổi bật:

• Hoạt động tự động.

• Không cần tay gạt hoặc nguồn điện để đóng mở.

• Thiết kế tương đối đơn giản.

• Hỗ trợ bảo vệ máy bơm và thiết bị đường ống.

• Có nhiều chủng loại, vật liệu và kích thước.

• Có thể sử dụng cho nhiều loại môi chất khác nhau.

Hạn chế

Tuy nhiên, van cũng có một số điểm cần lưu ý. Nếu lựa chọn sai loại van hoặc lắp đặt không đúng hướng, van có thể không hoạt động hiệu quả. Một số thiết kế có thể tạo tổn thất áp suất nhất định khi lưu chất đi qua.

Ngoài ra, cặn bẩn, rỉ sét hoặc dị vật tích tụ bên trong có thể khiến đĩa van không đóng kín, dẫn đến hiện tượng rò rỉ hoặc dòng chảy ngược.

7. Những lưu ý khi lựa chọn và lắp đặt

Để van hoạt động ổn định, cần lựa chọn sản phẩm dựa trên nhiều yếu tố thay vì chỉ quan tâm đến kích thước đường ống.

Trước tiên, cần xác định DN van, kiểu kết nối và áp suất làm việc của hệ thống. Tiếp theo là loại môi chất, nhiệt độ làm việc và vật liệu thân van.

Khi lắp đặt, cần kiểm tra mũi tên chỉ hướng dòng chảy trên thân van. Van phải được lắp đúng chiều theo thiết kế của nhà sản xuất.

Đồng thời, đường ống cần được vệ sinh trước khi đưa hệ thống vào vận hành để hạn chế cặn bẩn làm kẹt cơ cấu đóng mở. Với các hệ thống quan trọng, nên bố trí vị trí kiểm tra và bảo trì thuận tiện.

8. Kết luận

Van khóa nước 1 chiều là một thiết bị tuy có cấu tạo tương đối đơn giản nhưng giữ vai trò quan trọng trong việc kiểm soát hướng dòng chảy. Nhờ khả năng tự động đóng khi dòng chảy dừng hoặc đảo chiều, van giúp hạn chế hồi lưu, bảo vệ máy bơm và các thiết bị trong hệ thống.

Tùy điều kiện sử dụng, người dùng có thể lựa chọn van lá lật, van lò xo, van dạng nâng hoặc van cánh bướm. Quan trọng nhất là xác định đúng môi chất, áp suất, nhiệt độ, kích thước đường ống, kiểu kết nối và hướng lắp đặt.

Một chiếc van phù hợp không chỉ giúp hệ thống vận hành ổn định mà còn góp phần giảm nguy cơ hư hỏng thiết bị và chi phí bảo trì trong quá trình sử dụng.
