Valve On Off

Tổng hợp các loại Valve On Off phổ biến: Van điều khiển điện, khí nén và tay gạt

Trong các hệ thống đường ống công nghiệp, Va1ve On Off là nhóm van có nhiệm vụ đóng hoặc mở dòng chảy theo hai trạng thái chính: đóng hoàn toàn (Off) và mở hoàn toàn (On). Đây là giải pháp phổ biến trong hệ thống cấp thoát nước, hơi, khí nén, dầu, hóa chất và nhiều dây chuyền sản xuất tự động hóa.

Tùy vào yêu cầu vận hành, Va1ve On Off có thể được điều khiển bằng tay, bộ truyền động điện hoặc bộ truyền động khí nén. Mỗi loại có ưu điểm, hạn chế và phạm vi ứng dụng riêng. Việc lựa chọn đúng loại van giúp hệ thống vận hành ổn định, tiết kiệm chi phí và tăng độ an toàn.

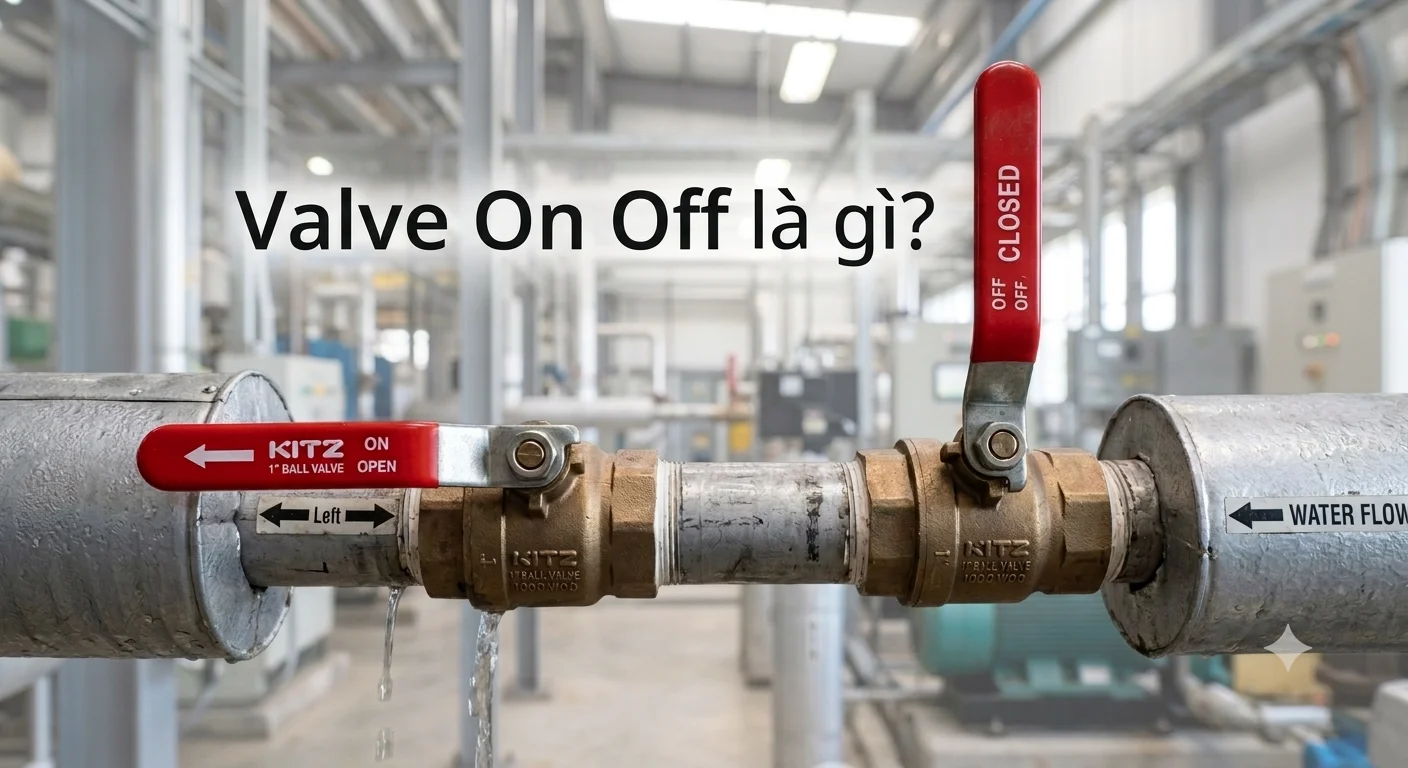

1. Valve On Off là gì?

Valve On Off hay van đóng mở là loại van được thiết kế để kiểm soát dòng lưu chất theo hai trạng thái cơ bản: mở hoàn toàn hoặc đóng hoàn toàn. Khác với van điều tiết, Va1ve On Off không được thiết kế chủ yếu để duy trì một lưu lượng trung gian chính xác.

Khi van ở trạng thái On, đường dẫn bên trong van được mở để lưu chất đi qua. Khi chuyển sang trạng thái Off, bộ phận đóng van sẽ ngăn dòng chảy, hạn chế hoặc dừng hoàn toàn lưu chất.

Va1ve On Off có thể sử dụng nhiều dạng thân van khác nhau như van bi, van bướm, van cổng hoặc một số loại van cầu, kết hợp với phương thức vận hành phù hợp.

Đặc điểm chính của Valve On Off

• Đóng/mở nhanh và rõ ràng.

• Có thể vận hành thủ công hoặc tự động.

• Phù hợp với nhiều loại lưu chất.

• Có thể tích hợp vào hệ thống điều khiển tự động.

• Nhiều kích thước và vật liệu để lựa chọn.

• Một số loại có khả năng đóng kín tốt, hạn chế rò rỉ khi ở trạng thái Off.

2. Van On Off điều khiển điện

Van điều khiển điện là một trong những loại Va1ve On Off phổ biến trong các hệ thống tự động hóa. Van được kết hợp với bộ truyền động điện (Electric Actuator) để tạo chuyển động đóng hoặc mở van.

Bộ truyền động có thể sử dụng nguồn điện như 24V, 220V hoặc 380V tùy thiết kế. Khi nhận tín hiệu điều khiển, mô-tơ điện tạo mô-men xoắn để xoay trục van, thường khoảng 90° đối với van bi hoặc van bướm.

Nguyên lý hoạt động

Khi hệ thống cấp tín hiệu mở, bộ điều khiển kích hoạt mô-tơ. Mô-tơ truyền lực qua cơ cấu bánh răng đến trục van, đưa van về vị trí mở.

Khi nhận tín hiệu đóng, mô-tơ quay theo chiều ngược lại để đưa van về vị trí đóng. Công tắc hành trình hoặc bộ điều khiển sẽ xác định vị trí cuối hành trình và dừng mô-tơ.

Ưu điểm

• Dễ tích hợp với hệ thống điều khiển tự động.

• Có thể điều khiển từ xa.

• Không cần hệ thống khí nén riêng.

• Phù hợp với nhà máy, dây chuyền sản xuất và hệ thống có mức độ tự động hóa cao.

• Có thể lựa chọn nhiều loại mô-men xoắn và nguồn điện.

Hạn chế

Van điện cần có nguồn điện phù hợp để vận hành. Tốc độ đóng mở thường không nhanh bằng một số hệ thống khí nén. Ngoài ra, cần chú ý đến khả năng chống nước, bụi và điều kiện môi trường khi lựa chọn bộ truyền động.

3. Van On Off điều khiển khí nén

Van điều khiển khí nén sử dụng bộ truyền động khí nén để tạo lực đóng hoặc mở van. Đây là lựa chọn phổ biến trong các nhà máy có sẵn hệ thống khí nén và yêu cầu tốc độ đóng mở nhanh.

Bộ truyền động khí nén thường sử dụng áp suất khí để tác động lên piston hoặc cơ cấu bên trong actuator. Chuyển động này được truyền tới trục van để thay đổi trạng thái đóng/mở.

Nguyên lý hoạt động

Tín hiệu điều khiển thường được đưa đến van điện từ. Van điện từ phân phối khí nén vào actuator, tạo chuyển động xoay để đưa van về vị trí mở hoặc đóng.

Tùy cấu hình, actuator khí nén có thể là:

• Tác động đơn (Single Acting): sử dụng khí nén cho một chiều và lò xo hồi vị cho chiều còn lại.

• Tác động kép (Double Acting): sử dụng khí nén cho cả hai chiều đóng và mở.

Đặc biệt, loại tác động đơn có thể được lựa chọn theo yêu cầu Fail Close hoặc Fail Open, giúp van chuyển về trạng thái an toàn khi mất nguồn khí.

Ưu điểm

• Tốc độ đóng mở nhanh.

• Có khả năng hoạt động tốt trong môi trường công nghiệp.

• Phù hợp với hệ thống cần đóng mở liên tục.

• Có thể lựa chọn trạng thái an toàn khi mất khí.

• Không sử dụng mô-tơ điện trực tiếp tại vị trí van.

Hạn chế

Nhược điểm của van khí nén là cần có nguồn khí nén ổn định. Hệ thống cũng cần các thiết bị phụ trợ như máy nén khí, bộ lọc và van điện từ nếu thiết kế yêu cầu.

4. Va1ve On Off tay gạt

Van tay gạt là dạng Va1ve On Off đơn giản, trong đó người vận hành trực tiếp tác động lên tay gạt để đóng hoặc mở van. Đây là lựa chọn phổ biến trong các hệ thống không yêu cầu tự động hóa.

Van bi tay gạt là một ví dụ điển hình. Khi xoay tay gạt 90°, viên bi bên trong van thay đổi vị trí, cho phép dòng lưu chất đi qua hoặc chặn dòng.

Ưu điểm

• Cấu tạo đơn giản.

• Không cần điện hoặc khí nén.

• Dễ lắp đặt và sử dụng.

• Chi phí đầu tư thường thấp.

• Dễ kiểm tra trạng thái đóng/mở bằng mắt.

Hạn chế

Van tay gạt phụ thuộc vào thao tác của người vận hành. Khi số lượng van lớn hoặc van được lắp tại vị trí khó tiếp cận, việc vận hành thủ công có thể mất nhiều thời gian.

Do đó, van tay gạt thường phù hợp với hệ thống nhỏ, đường ống phụ hoặc những vị trí không cần điều khiển tự động.

5. So sánh 3 loại Va1ve On Off phổ biến

Không có loại Va1ve On Off nào tốt nhất trong mọi trường hợp. Việc lựa chọn cần dựa trên môi trường làm việc, loại lưu chất, tần suất đóng mở và mức độ tự động hóa của hệ thống.

6. Valve On Off thường sử dụng loại van nào?

Trên thực tế, Va1ve On Off có thể được chế tạo từ nhiều dạng van khác nhau.

Van bi

Van bi thường được sử dụng khi yêu cầu đóng kín tốt và thao tác nhanh. Khi kết hợp với actuator điện hoặc khí nén, van bi trở thành giải pháp On Off phổ biến cho đường ống nước, khí, dầu và một số loại hóa chất.

Van bướm

Van bướm có thiết kế tương đối gọn, trọng lượng nhẹ và phù hợp với đường ống kích thước lớn. Van có thể kết hợp tay gạt, tay quay, actuator điện hoặc khí nén.

Van cổng

Van cổng chủ yếu dùng cho chức năng đóng/mở dòng chảy. Khi mở hoàn toàn, cửa van được nâng khỏi dòng lưu chất, phù hợp với các hệ thống cần giảm trở lực khi dòng chảy đi qua.

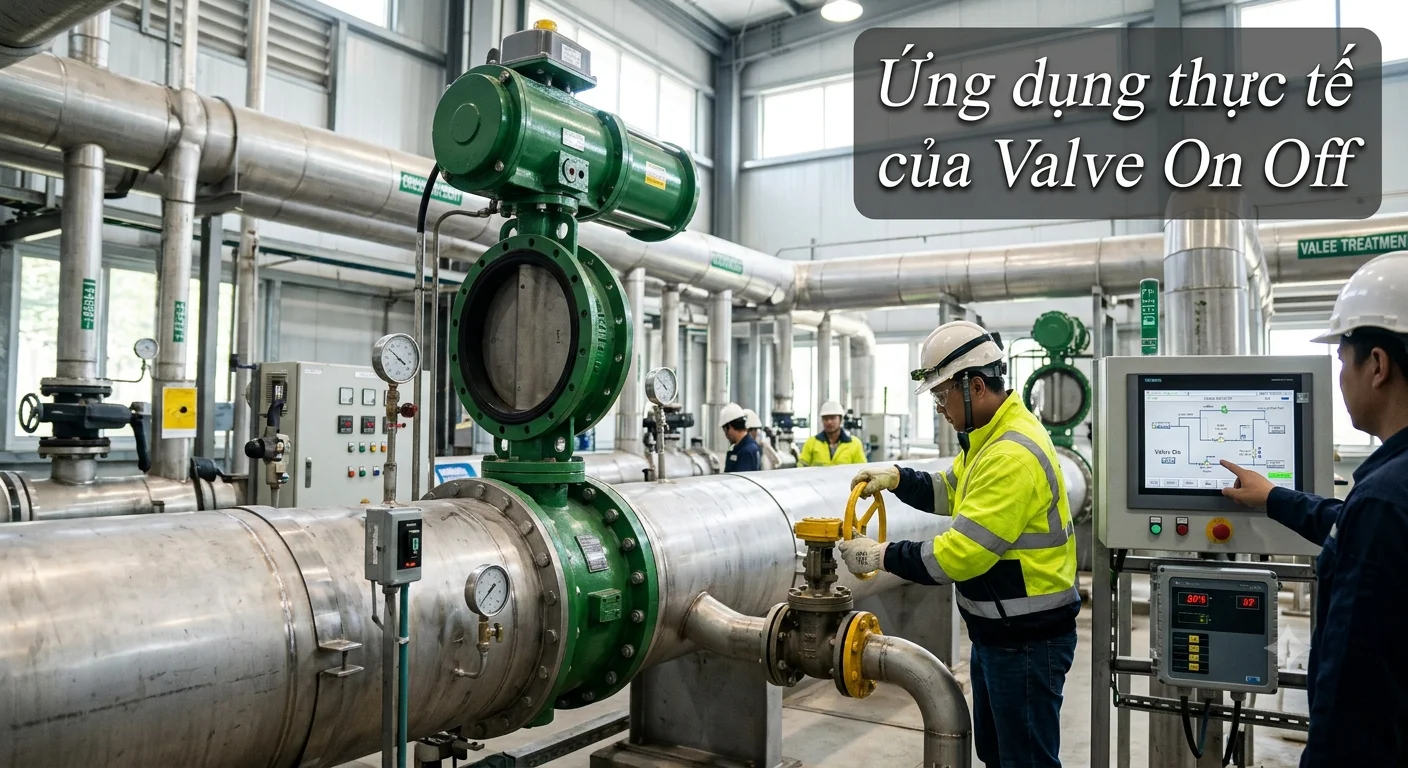

7. Ứng dụng thực tế của Valve On Off

Va1ve On Off xuất hiện trong nhiều lĩnh vực khác nhau.

Trong hệ thống cấp nước: van được sử dụng để đóng/mở từng nhánh đường ống, cô lập thiết bị hoặc kiểm soát khu vực cấp nước.

Trong hệ thống khí nén: van khí nén On Off có thể kiểm soát đường cấp khí tới máy móc, thiết bị hoặc từng khu vực sản xuất.

Trong hệ thống hơi: Va1ve On Off được sử dụng để đóng/mở đường hơi tới thiết bị trao đổi nhiệt, nồi hơi hoặc dây chuyền công nghệ.

Trong ngành hóa chất: van được lựa chọn dựa trên tính chất ăn mòn của môi chất, nhiệt độ, áp suất và vật liệu thân van.

Trong hệ thống HVAC: van bướm hoặc van bi điều khiển điện/khí nén có thể được sử dụng để đóng mở các tuyến nước lạnh, nước nóng hoặc môi chất liên quan.

8. Những yếu tố cần lưu ý khi lựa chọn Valve On Off

Để lựa chọn đúng loại van, không nên chỉ dựa vào kích thước đường ống. Một số thông số quan trọng cần xem xét gồm:

Loại lưu chất

Xác định hệ thống sử dụng nước, khí, hơi, dầu hay hóa chất. Mỗi loại môi chất có yêu cầu khác nhau về vật liệu và kiểu làm kín.

Áp suất và nhiệt độ

Cần xác định áp suất làm việc và nhiệt độ thực tế để lựa chọn cấp áp suất, vật liệu thân van và gioăng phù hợp.

Kích thước và kiểu kết nối

Các kích thước phổ biến có thể từ DN15, DN20, DN25 đến các kích thước lớn hơn. Kiểu kết nối có thể là ren, mặt bích, wafer hoặc lug tùy loại van.

Phương thức điều khiển

Nếu hệ thống yêu cầu tự động hóa và điều khiển từ xa, nên cân nhắc actuator điện hoặc khí nén. Với hệ thống đơn giản, van tay gạt có thể là lựa chọn kinh tế hơn.

Tần suất đóng mở

Nếu van phải đóng mở liên tục, cần lựa chọn actuator có độ bền và thông số mô-men phù hợp. Không nên sử dụng một bộ truyền động có công suất quá thấp so với yêu cầu của van.

9. Những sai lầm thường gặp khi sử dụng Valve On Off

Một sai lầm phổ biến là chọn van chỉ dựa trên DN mà bỏ qua áp suất, nhiệt độ và loại lưu chất. Cùng một kích thước nhưng hai loại van có thể có khả năng làm việc hoàn toàn khác nhau.

Ngoài ra, việc lựa chọn actuator không đủ mô-men cũng có thể khiến van không đóng/mở hoàn toàn. Với van khí nén, áp suất khí không ổn định cũng ảnh hưởng trực tiếp đến khả năng vận hành.

Người dùng cũng cần tránh sử dụng van On Off để điều tiết lưu lượng liên tục nếu nhà sản xuất không cho phép. Đặc tính của van đóng/mở hoàn toàn khác với van điều khiển lưu lượng chuyên dụng.

Kết luận

Va1ve On Off là nhóm thiết bị quan trọng trong hệ thống đường ống, đảm nhiệm chức năng đóng hoặc mở dòng lưu chất một cách nhanh chóng và đáng tin cậy. Ba phương thức vận hành phổ biến nhất gồm điều khiển điện, điều khiển khí nén và tay gạt.

Van điện phù hợp với hệ thống cần tự động hóa và điều khiển từ xa; van khí nén nổi bật ở tốc độ đóng mở nhanh và khả năng đáp ứng môi trường công nghiệp; trong khi van tay gạt có ưu thế về cấu tạo đơn giản, dễ sử dụng và chi phí đầu tư thấp.

Để lựa chọn Va1ve On Off phù hợp, cần đồng thời xem xét loại lưu chất, kích thước đường ống, áp suất, nhiệt độ, vật liệu, kiểu kết nối, tần suất vận hành và yêu cầu tự động hóa. Khi các thông số này được xác định chính xác, hệ thống sẽ đạt được độ tin cậy, an toàn và hiệu quả vận hành tốt hơn.
