Van máy nén khí

Van máy nén khí là gì? Tổng hợp các loại van phổ biến nhất hiện nay

Trong hệ thống khí nén, van máy nén khí là nhóm thiết bị có nhiệm vụ kiểm soát dòng khí, điều chỉnh áp suất, ngăn dòng khí chảy ngược và hỗ trợ quá trình đóng mở, phân phối khí đến các thiết bị sử dụng. Việc lựa chọn đúng loại van không chỉ giúp hệ thống hoạt động ổn định mà còn góp phần bảo vệ máy nén khí, đường ống và các thiết bị chấp hành.

Tùy vào cấu tạo và mục đích sử dụng, van trong hệ thống máy nén khí có nhiều chủng loại như van điện từ, van điều áp, van một chiều, van an toàn, van xả nước, van tiết lưu, van cửa hút… Mỗi loại đảm nhận một chức năng riêng và được lựa chọn dựa trên áp suất, lưu lượng, môi chất cũng như yêu cầu vận hành.

1. Van máy nén khí là gì?

Van máy nén khí là thiết bị được lắp đặt trong máy nén khí hoặc hệ thống đường ống khí nén nhằm kiểm soát dòng khí theo những yêu cầu nhất định. Van có thể thực hiện các chức năng như đóng mở đường khí, điều tiết lưu lượng, duy trì áp suất, chống dòng chảy ngược hoặc xả khí ra ngoài.

Trong một hệ thống khí nén hoàn chỉnh, khí sau khi được máy nén tạo ra thường đi qua nhiều bộ phận trước khi đến thiết bị sử dụng. Vì vậy, van đóng vai trò như những "điểm kiểm soát" giúp người vận hành chủ động điều chỉnh dòng khí.

Ví dụ, van một chiều ngăn khí nén quay ngược về máy nén; van điều áp duy trì áp suất đầu ra ở mức mong muốn; trong khi van điện từ có thể đóng mở dòng khí tự động theo tín hiệu điều khiển.

Đối với các loại máy nén khí piston, hệ thống còn có van hút và van xả bên trong đầu nén. Các van này phối hợp với piston để thực hiện quá trình hút và nén khí.

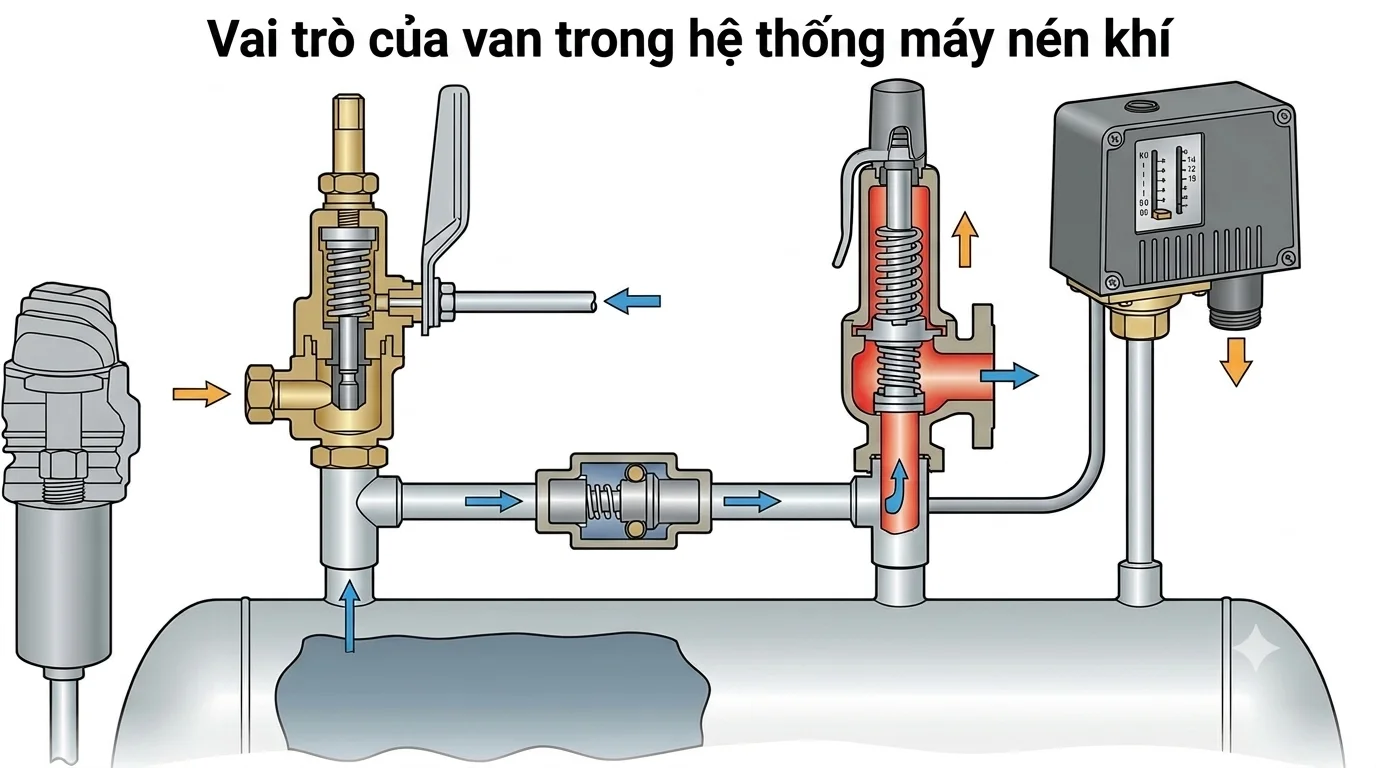

2. Vai trò của van trong hệ thống máy nén khí

Van là một trong những bộ phận quan trọng giúp hệ thống khí nén hoạt động an toàn và hiệu quả. Một số vai trò chính gồm:

Kiểm soát dòng khí

Van cho phép người vận hành đóng hoặc mở đường khí khi cần thiết. Trong hệ thống tự động, van có thể nhận tín hiệu từ bộ điều khiển để thực hiện đóng mở theo chu trình.

Điều chỉnh áp suất

Một số loại van chuyên dụng giúp duy trì áp suất khí nén ở mức ổn định. Điều này đặc biệt quan trọng đối với các thiết bị chỉ được phép làm việc trong một khoảng áp suất nhất định.

Ngăn khí chảy ngược

Khi máy nén dừng hoạt động, khí trong bình chứa hoặc đường ống có thể có áp suất cao hơn phía đầu vào. Van một chiều giúp ngăn khí quay ngược về máy nén, hạn chế nguy cơ gây ảnh hưởng đến thiết bị.

Bảo vệ hệ thống

Van an toàn có khả năng xả khí khi áp suất vượt quá giới hạn cho phép. Đây là một trong những thiết bị quan trọng nhằm giảm nguy cơ hư hỏng thiết bị do quá áp.

Tăng hiệu quả vận hành

Việc lựa chọn van phù hợp giúp giảm tổn thất áp suất, kiểm soát lưu lượng tốt hơn và hỗ trợ các thiết bị sử dụng khí nén hoạt động ổn định.

3. Tổng hợp các loại van máy nén khí phổ biến nhất hiện nay

3.1. Van điện từ khí nén Solenoid Valve

Van điện từ là loại van sử dụng cuộn coil điện từ để điều khiển đóng, mở hoặc chuyển hướng dòng khí.

Khi cấp điện cho coil, lực điện từ tác động lên cơ cấu bên trong van, làm thay đổi trạng thái của van. Khi ngắt điện, van có thể trở về trạng thái ban đầu nhờ lò xo hoặc cơ cấu điều khiển.

Một số cấu hình thường gặp gồm van 2/2, 3/2, 4/2 và 5/2.

Ứng dụng:

• Điều khiển xi lanh khí nén.

• Đóng mở đường khí tự động.

• Điều khiển các cơ cấu chấp hành.

• Sử dụng trong dây chuyền sản xuất tự động.

• Điều khiển khí cấp cho máy móc công nghiệp.

Ưu điểm nổi bật của van điện từ là khả năng đóng mở nhanh và dễ dàng kết hợp với hệ thống điều khiển tự động.

3.2. Van điều áp khí nén Pressure Regulator

Van điều áp có nhiệm vụ giảm và duy trì áp suất khí đầu ra ở mức phù hợp với thiết bị sử dụng.

Ví dụ, máy nén có thể tạo ra áp suất tương đối cao nhưng một thiết bị phía sau chỉ yêu cầu áp suất thấp hơn. Khi đó, van điều áp sẽ giúp đưa áp suất về mức cài đặt.

Van điều áp thường xuất hiện trong các cụm xử lý khí như FRL, kết hợp với bộ lọc và bộ châm dầu.

Ứng dụng phổ biến:

• Điều chỉnh áp suất cho xi lanh.

• Cấp khí cho thiết bị tự động.

• Bảo vệ thiết bị phía sau khỏi áp suất quá cao.

• Duy trì áp suất làm việc ổn định.

Khi lựa chọn van điều áp cần chú ý áp suất đầu vào, áp suất đầu ra, lưu lượng và kích thước cổng kết nối.

3.3. Van một chiều khí nén Check Valve

Van một chiều cho phép khí nén chỉ di chuyển theo một hướng nhất định và tự động ngăn dòng khí chảy ngược.

Đây là loại van rất phổ biến trong hệ thống máy nén khí, đặc biệt tại vị trí kết nối giữa máy nén, bình chứa và đường ống.

Khi áp suất phía trước van đủ lớn, cửa van mở cho khí đi qua. Khi dòng khí có xu hướng chảy ngược, cơ cấu bên trong van đóng lại.

Công dụng chính:

• Ngăn khí nén chảy ngược.

• Bảo vệ máy nén.

• Duy trì áp suất trong đường ống.

• Hạn chế thất thoát khí khi thiết bị dừng.

3.4. Van an toàn khí nén Safety Valve

Van an toàn được sử dụng để bảo vệ hệ thống khỏi tình trạng quá áp.

Khi áp suất trong hệ thống tăng vượt mức cài đặt, van sẽ mở để xả bớt khí, giúp đưa áp suất về mức an toàn hơn. Sau khi điều kiện áp suất trở lại phù hợp, van có thể đóng lại tùy theo thiết kế.

Van an toàn thường được sử dụng tại:

• Bình chứa khí nén.

• Đường ống áp lực.

• Máy nén khí.

• Thiết bị chịu áp lực.

Đây là loại van liên quan trực tiếp đến an toàn vận hành nên cần lựa chọn đúng áp suất cài đặt, kích thước và tiêu chuẩn kỹ thuật.

3.5. Van xả nước máy nén khí

Trong quá trình nén khí, hơi ẩm trong không khí có thể ngưng tụ thành nước. Lượng nước này thường tích tụ tại bình chứa, bộ lọc hoặc các vị trí thấp trong hệ thống.

Van xả nước giúp loại bỏ lượng nước ngưng tụ ra khỏi hệ thống.

Có hai dạng phổ biến:

• Van xả nước bằng tay.

• Van xả nước tự động.

Nếu không xả nước định kỳ, hơi ẩm có thể gây ăn mòn đường ống, ảnh hưởng đến thiết bị khí nén và làm giảm chất lượng khí đầu ra.

3.6. Van cửa hút máy nén khí

Van cửa hút thường xuất hiện trong các dòng máy nén khí công nghiệp, đặc biệt là máy nén khí trục vít.

Van này kiểm soát lượng không khí đi vào đầu nén, qua đó hỗ trợ quá trình điều chỉnh công suất và chế độ tải – không tải của máy.

Khi nhu cầu sử dụng khí thay đổi, trạng thái của van cửa hút cũng được điều chỉnh để kiểm soát lượng khí đi vào.

Đây là bộ phận có ảnh hưởng đáng kể đến hiệu suất và chế độ vận hành của máy nén khí.

3.7. Van tối thiểu Minimum Pressure Valve

Van áp suất tối thiểu thường được sử dụng trong máy nén khí trục vít.

Van có nhiệm vụ duy trì một mức áp suất tối thiểu bên trong hệ thống dầu – khí, đồng thời giúp hạn chế dòng khí chảy ngược từ hệ thống bên ngoài về máy nén.

Ngoài ra, van còn phối hợp với hệ thống tách dầu để hỗ trợ quá trình tuần hoàn dầu trong máy nén.

Nếu van bị hỏng hoặc hoạt động không chính xác, máy có thể xuất hiện tình trạng áp suất không ổn định, lưu lượng khí giảm hoặc các thông số vận hành bất thường.

4. Van trong máy nén khí piston có gì đặc biệt?

Đối với máy nén khí piston, van hút và van xả thường nằm trực tiếp trong đầu nén.

Trong chu trình hút, piston di chuyển tạo ra sự thay đổi áp suất khiến van hút mở để không khí đi vào buồng nén. Khi piston di chuyển theo chiều ngược lại, van hút đóng và quá trình nén bắt đầu.

Khi áp suất trong buồng nén đạt điều kiện phù hợp, van xả mở để khí nén được đưa ra ngoài.

Do làm việc liên tục với tần suất cao, các van này có thể bị mài mòn, cong, gãy hoặc bám cặn. Khi đó, máy có thể xuất hiện hiện tượng yếu hơi, nóng bất thường hoặc giảm năng suất.

5. Cách lựa chọn van máy nén khí phù hợp

Để lựa chọn van chính xác, không nên chỉ dựa vào kích thước đường ống. Một số yếu tố quan trọng cần xem xét gồm:

Áp suất làm việc

Cần xác định áp suất khí đầu vào, áp suất đầu ra và áp suất tối đa mà van phải chịu.

Lưu lượng khí

Van có kích thước quá nhỏ có thể gây tổn thất áp suất lớn, khiến thiết bị phía sau không nhận đủ lượng khí cần thiết.

Kích thước và kiểu kết nối

Các kiểu kết nối thường gặp gồm ren, mặt bích hoặc kết nối chuyên dụng. Kích thước van cần tương thích với đường ống.

Vật liệu chế tạo

Tùy môi trường làm việc, van có thể được chế tạo từ đồng, inox, thép hoặc các vật liệu kỹ thuật khác.

Nhiệt độ và môi trường

Cần kiểm tra nhiệt độ khí, độ ẩm, dầu và các yếu tố khác để lựa chọn vật liệu làm kín cũng như vật liệu thân van phù hợp.

6. Những lưu ý khi sử dụng van máy nén khí

Để van hoạt động bền bỉ, người dùng nên kiểm tra hệ thống định kỳ và xử lý sớm các dấu hiệu bất thường như rò khí, sụt áp, van đóng mở chậm hoặc phát ra tiếng động lạ.

Không nên tự ý thay đổi áp suất cài đặt của van an toàn hoặc sử dụng van không phù hợp với áp suất thiết kế của hệ thống. Với các thiết bị chịu áp lực, việc bảo dưỡng và kiểm tra nên được thực hiện bởi người có chuyên môn.

Ngoài ra, cần thường xuyên xả nước ngưng tụ, vệ sinh bộ lọc và kiểm tra các vị trí kết nối để hạn chế bụi bẩn, dầu hoặc hơi ẩm ảnh hưởng đến cơ cấu van.

7. Kết luận

Van máy nén khí là tập hợp nhiều loại van đảm nhận các chức năng khác nhau trong hệ thống khí nén, từ đóng mở, điều tiết áp suất, chống dòng chảy ngược cho đến bảo vệ thiết bị khi xảy ra quá áp.

Những loại phổ biến nhất hiện nay có thể kể đến van điện từ, van điều áp, van một chiều, van an toàn, van xả nước, van cửa hút và van áp suất tối thiểu. Mỗi loại có cấu tạo và nguyên lý làm việc riêng, vì vậy cần lựa chọn dựa trên áp suất, lưu lượng, kích thước kết nối, vật liệu và điều kiện vận hành thực tế.

Đặc biệt, với hệ thống khí nén công nghiệp, lựa chọn đúng van không chỉ giúp máy nén hoạt động ổn định mà còn góp phần tiết kiệm năng lượng, hạn chế rò rỉ khí, kéo dài tuổi thọ thiết bị và đảm bảo an toàn trong quá trình vận hành.
