Phân loại các dòng Nickel Ball Valves phổ biến nhất hiện nay

Trong các hệ thống cấp nước, khí nén, HVAC và đường ống công nghiệp, Nickel Ball Valves hay còn gọi là van bi mạ nickel đang được sử dụng khá phổ biến nhờ khả năng chống oxy hóa, bề mặt bền và tính thẩm mỹ cao. So với van bi đồng thau thông thường, lớp nickel bên ngoài giúp cải thiện khả năng bảo vệ bề mặt, hạn chế tác động của môi trường ẩm và tăng độ bền trong quá trình sử dụng.

Tuy nhiên, Nickel Ball Valves không chỉ có một kiểu thiết kế. Sản phẩm có thể được phân loại theo vật liệu, kiểu kết nối, số cửa, đường kính lỗ bi, phương thức vận hành và mục đích sử dụng. Việc hiểu rõ từng dòng sẽ giúp người dùng lựa chọn đúng loại van cho hệ thống.

1. Nickel Ball Valves là gì?

Nickel Ball Valve là dòng van bi sử dụng cơ cấu đóng mở bằng một viên bi có lỗ xuyên tâm. Khi xoay tay gạt khoảng 90°, lỗ trên bi được đưa về vị trí cùng hướng với đường ống để mở dòng chảy hoặc xoay vuông góc để đóng dòng.

Một cấu tạo phổ biến gồm:

• Thân van bằng đồng thau mạ nickel.

• Bi van thường được mạ chrome hoặc nickel.

• Trục van kết nối với tay gạt.

• Gioăng làm kín và seat thường sử dụng PTFE.

• Tay gạt bằng thép, nhôm hoặc vật liệu phù hợp.

• Hai đầu van có thể là ren trong, ren ngoài, ren hai đầu hoặc kiểu kết nối chuyên dụng.

Một số sản phẩm thương mại sử dụng thân đồng thau mạ nickel, bi mạ chrome và seat PTFE, đồng thời có thiết kế full bore và stem chống thổi bật.

Điểm đáng chú ý của Nickel Ball Valve là lớp nickel không biến van thành một loại van làm hoàn toàn bằng nickel. Trên thị trường, thuật ngữ này thường được dùng để chỉ van bi có thân bằng đồng thau được phủ/mạ nickel. Vì vậy, khi lựa chọn cần kiểm tra kỹ vật liệu thực tế thay vì chỉ dựa vào tên sản phẩm.

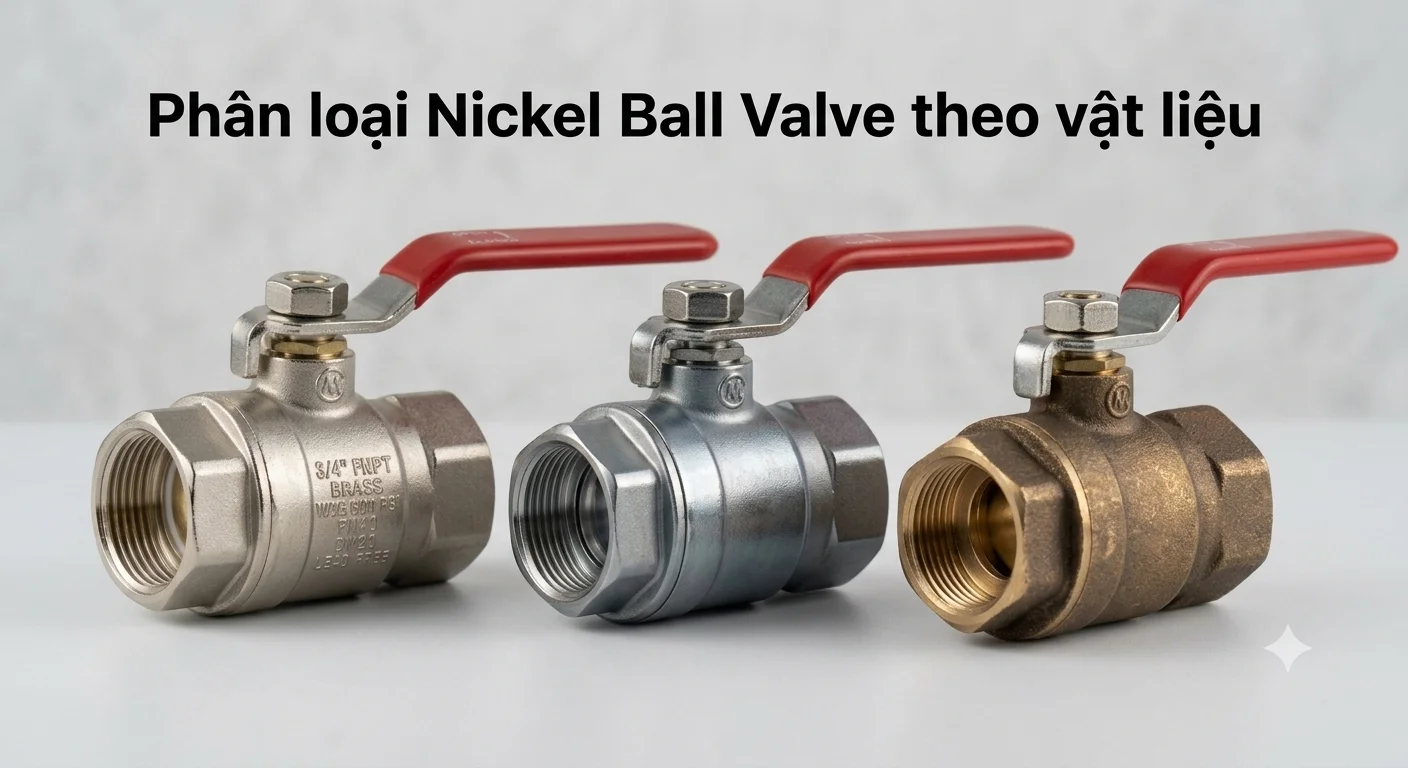

2. Phân loại Nickel Ball Valve theo vật liệu

2.1. Van bi đồng thau mạ nickel

Đây là dòng phổ biến nhất và phù hợp với nhiều hệ thống dân dụng, thương mại và công nghiệp nhẹ.

Thân van được chế tạo từ đồng thau, sau đó phủ lớp nickel bên ngoài. Cấu trúc này tạo sự cân bằng giữa chi phí, độ bền cơ học và khả năng chống oxy hóa bề mặt.

Van thường được dùng cho:

• Hệ thống cấp nước.

• Đường ống khí nén.

• Hệ thống sưởi.

• HVAC.

• Dầu và các lưu chất không ăn mòn mạnh.

• Một số hệ thống khí.

Các nhà sản xuất hiện cung cấp van bi đồng thau mạ nickel với nhiều kích thước và tiêu chuẩn ren khác nhau như BSP hoặc NPT.

2.2. Nickel Ball Valve chuyên dụng

Một số ứng dụng yêu cầu khả năng chống ăn mòn cao hơn có thể sử dụng van với vật liệu hoặc lớp phủ chuyên dụng. Tuy nhiên, cần phân biệt rõ nickel-plated brass với nickel alloy valve.

Van làm từ hợp kim nickel thực sự có đặc tính vật liệu khác hoàn toàn van đồng thau mạ nickel và thường được lựa chọn cho các môi trường hóa chất, nhiệt độ hoặc ăn mòn đặc biệt. Vì vậy, không nên mặc định rằng mọi sản phẩm có tên “Nickel Ball Valve” đều là van hợp kim nickel nguyên khối.

3. Phân loại theo kiểu đường dẫn dòng chảy

3.1. Full Port Nickel Ball Valve

Full Port hay Full Bore là loại van có đường kính lỗ bi gần tương đương đường kính trong của đường ống.

Ưu điểm nổi bật là:

• Lưu lượng qua van lớn.

• Tổn thất áp suất thấp.

• Ít tạo cản trở dòng chảy.

• Phù hợp với hệ thống yêu cầu lưu lượng ổn định.

• Thuận lợi khi cần vệ sinh hoặc làm sạch đường ống.

Nhiều mẫu van bi đồng thau mạ nickel trên thị trường được thiết kế dạng full bore.

Đây thường là lựa chọn phù hợp cho đường nước, khí nén và các hệ thống cần hạn chế tổn thất áp suất.

3.2. Reduced Port Nickel Ball Valve

Ở loại Reduced Port, đường kính lỗ xuyên qua viên bi nhỏ hơn đường kính trong của đường ống.

Ưu điểm của loại này là kích thước nhỏ gọn và trong một số trường hợp có chi phí thấp hơn. Tuy nhiên, tiết diện dòng chảy bị giảm nên tổn thất áp suất có thể cao hơn so với full port.

Một số dòng van bi đồng thau mạ nickel trên thị trường được cung cấp cả phiên bản reduced bore.

4. Phân loại theo số cửa van

4.1. Nickel Ball Valve 2 ngã

Đây là loại phổ biến nhất với hai cửa vào – ra.

Van chủ yếu thực hiện chức năng đóng hoặc mở dòng chảy, rất phù hợp với:

• Đường cấp nước.

• Đường khí nén.

• Hệ thống HVAC.

• Đường dầu.

• Các thiết bị dân dụng.

Cơ chế vận hành đơn giản với góc xoay 90° giúp thao tác nhanh và dễ kiểm tra trạng thái đóng/mở.

4.2. Nickel Ball Valve 3 ngã

Van bi 3 ngã có ba cửa và được sử dụng khi cần chuyển hướng hoặc phân phối dòng chảy.

Hai kiểu phổ biến là:

L-Port: thường dùng để chuyển dòng giữa các nhánh.

T-Port: có thể hỗ trợ nhiều cấu hình phân phối hoặc trộn dòng tùy thiết kế van.

Các dòng van bi 3 ngã mạ nickel hiện có cả cấu hình T-port và L-port với nhiều kích thước khác nhau.

Đây là lựa chọn phù hợp cho các hệ thống có nhiều nhánh đường ống nhưng không muốn sử dụng nhiều van 2 ngã riêng biệt.

5. Phân loại theo kiểu kết nối

5.1. Van bi mạ nickel nối ren

Đây là loại rất phổ biến trong hệ thống đường ống có kích thước nhỏ và vừa.

Các kiểu ren thường gặp gồm:

• BSP.

• BSPP.

• NPT.

• Một đầu ren ngoài – một đầu ren trong.

• Hai đầu ren trong.

• Hai đầu ren ngoài.

Ưu điểm của kết nối ren là lắp đặt nhanh, dễ tháo thay thế và không yêu cầu thiết bị hàn chuyên dụng. Nhiều sản phẩm được sản xuất với ren BSP hoặc NPT tùy thị trường.

Khi lựa chọn, cần đặc biệt chú ý đến tiêu chuẩn ren. Không nên tự ý kết hợp ren BSP và NPT nếu không có giải pháp chuyển đổi phù hợp.

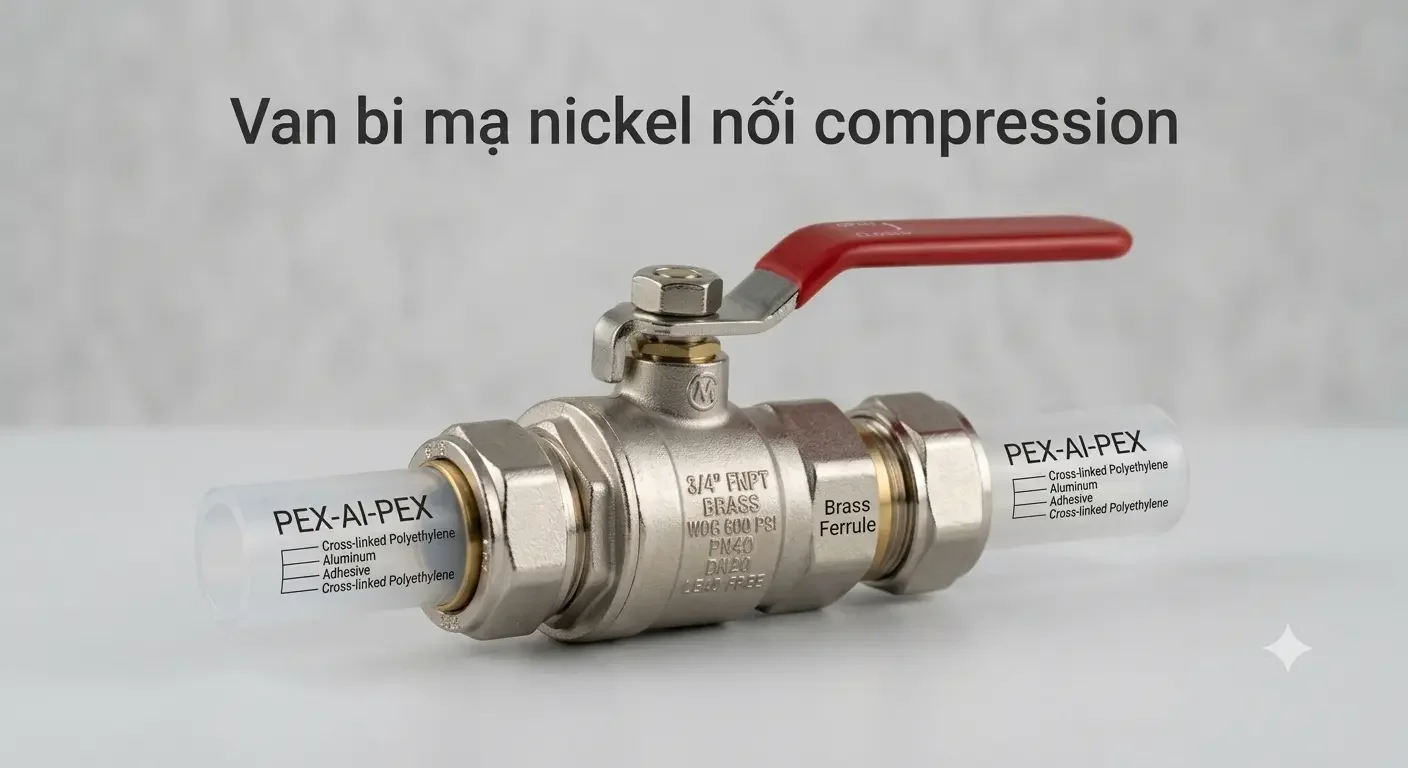

5.2. Van bi mạ nickel nối compression

Loại kết nối compression sử dụng cơ cấu ép để tạo độ kín với đường ống.

Ưu điểm là thao tác lắp đặt tương đối thuận tiện và phù hợp với một số hệ thống không muốn sử dụng phương pháp hàn. Một số dòng Nickel Plated Brass Ball Valve được sản xuất với cả phiên bản threaded và compression.

5.3. Van bi có đầu nối đặc biệt

Ngoài ren và compression, một số dòng còn có:

• Đầu nối hose.

• Socket.

• Flare.

• Press connection.

• Kết nối phục vụ bộ truyền động.

Các cấu hình này thường được lựa chọn dựa trên loại đường ống và thiết bị mà van cần kết nối.

6. Phân loại theo phương thức vận hành

6.1. Nickel Ball Valve tay gạt

Đây là dòng phổ biến nhất.

Tay gạt được liên kết với trục van. Khi xoay tay gạt 90°, viên bi bên trong cũng xoay theo để đóng hoặc mở dòng.

Ưu điểm:

• Cấu tạo đơn giản.

• Dễ thao tác.

• Đóng mở nhanh.

• Không cần nguồn điện hoặc khí nén.

• Chi phí đầu tư thấp.

Một số mẫu còn sử dụng tay gạt có cơ cấu khóa nhằm hạn chế việc vô tình thay đổi trạng thái van.

6.2. Mini Nickel Ball Valve

Mini Ball Valve có kích thước nhỏ gọn, thường được dùng ở những vị trí có không gian hạn chế hoặc các hệ thống có đường kính ống nhỏ.

Một số sản phẩm trên thị trường có kích thước từ 1/8", 1/4", 3/8" đến 3/4".

6.3. Nickel Ball Valve có khả năng lắp actuator

Một số van được thiết kế với vị trí gá theo chuẩn ISO 5211 để có thể kết hợp với bộ truyền động điện hoặc khí nén.

Đây là giải pháp phù hợp khi hệ thống cần tự động hóa quá trình đóng mở, đặc biệt trong dây chuyền sản xuất hoặc hệ thống điều khiển tập trung. Một số dòng van bi đồng thau mạ nickel được thiết kế sẵn pad ISO 5211 cho actuator.

7. Nên chọn Nickel Ball Valve loại nào?

Để lựa chọn đúng, không nên chỉ dựa vào kích thước hoặc giá thành. Người dùng nên kiểm tra ít nhất các yếu tố sau:

Thứ nhất – Lưu chất: nước, khí, dầu hay hóa chất sẽ quyết định vật liệu thân, bi và gioăng.

Thứ hai – Áp suất làm việc: cần chọn van có áp suất định mức cao hơn hoặc phù hợp với áp suất thực tế của hệ thống.

Thứ ba – Nhiệt độ: PTFE, NBR hoặc các vật liệu làm kín khác có giới hạn nhiệt độ khác nhau.

Thứ tư – Kích thước: lựa chọn DN hoặc inch tương ứng với đường ống.

Thứ năm – Kiểu kết nối: xác định trước là BSP, NPT, compression hay kiểu kết nối khác.

Thứ sáu – Full port hay reduced port: nếu cần lưu lượng lớn và hạn chế tổn thất áp suất, full port thường là lựa chọn đáng cân nhắc.

Thứ bảy – Vận hành: hệ thống thủ công có thể dùng tay gạt; hệ thống tự động có thể lựa chọn loại có khả năng lắp actuator.

Ngoài ra, nên kiểm tra thông số kỹ thuật, tiêu chuẩn sản phẩm và chứng nhận liên quan từ nhà sản xuất thay vì chỉ dựa vào hình thức bên ngoài.

8. Kết luận

Nickel Ball Valves là nhóm van bi khá đa dạng, không chỉ khác nhau về lớp mạ mà còn được phân chia theo vật liệu, full port/reduced port, số cửa, kiểu kết nối và phương thức vận hành.

Trong đó, van bi đồng thau mạ nickel 2 ngã, full port, nối ren và tay gạt là cấu hình phổ biến cho nhiều hệ thống nước và khí nén. Với hệ thống cần phân phối dòng, có thể lựa chọn van 3 ngã T-port hoặc L-port. Trong khi đó, các dòng mini, compression hoặc loại có pad lắp actuator sẽ phù hợp với những yêu cầu chuyên biệt hơn.

Quan trọng nhất, cần lựa chọn Nickel Ball Valve dựa trên lưu chất, áp suất, nhiệt độ, kích thước đường ống và tiêu chuẩn kết nối. Việc chọn đúng ngay từ đầu không chỉ giúp van hoạt động ổn định mà còn hạn chế rò rỉ, giảm chi phí bảo trì và nâng cao tuổi thọ toàn bộ hệ thống.
