Cách lắp đặt van an toàn đúng kỹ thuật: Quy trình, lưu ý và checklist kiểm tra

Trong hệ thống đường ống, nồi hơi, bình chịu áp lực hay hệ thống công nghiệp, áp suất có thể tăng vượt giới hạn thiết kế. Van an toàn hỗ trợ bảo vệ thiết bị bằng cách xả môi chất khi áp suất đạt ngưỡng cài đặt phù hợp.

Tuy nhiên, van tốt nhưng lắp sai vị trí, sai chiều hoặc đường xả không phù hợp vẫn có thể làm giảm hiệu quả bảo vệ. Vì vậy, nắm vững cách lắp đặt van an toàn cũng quan trọng không kém việc chọn đúng van.

Bài viết này đi qua lần lượt: nguyên lý cần hiểu, việc chuẩn bị trước khi lắp, quy trình lắp đặt, sự khác biệt giữa các loại van xả áp và checklist kiểm tra sau lắp.

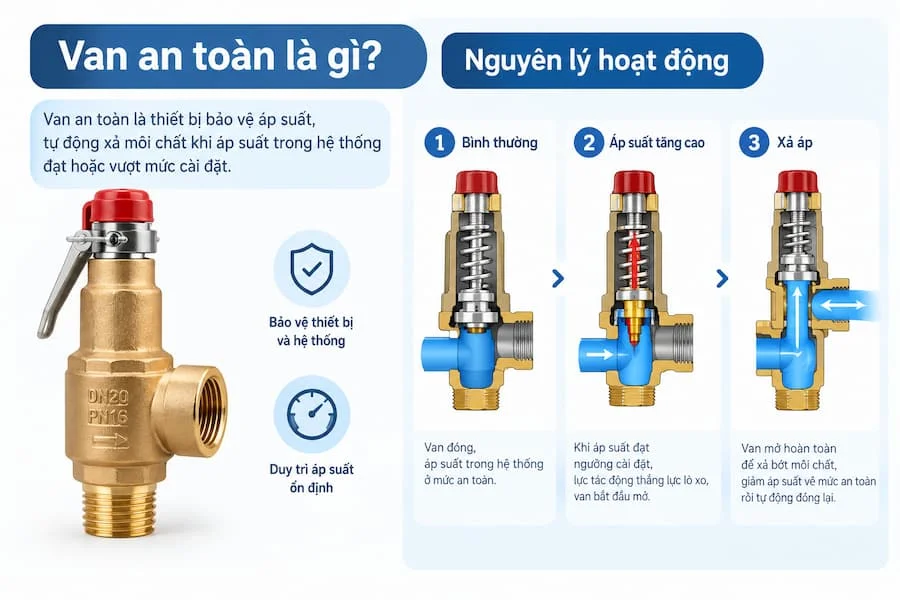

Van an toàn là gì? Nguyên lý hoạt động như thế nào?

Van an toàn là thiết bị bảo vệ áp suất, được sử dụng để tự động xả môi chất khi áp suất trong hệ thống đạt hoặc vượt mức áp suất cài đặt theo thiết kế.

Nguyên lý hoạt động:

• Trạng thái bình thường: van đóng.

• Áp suất tác động lên cơ cấu đóng mở.

• Khi áp suất đạt ngưỡng cài đặt, van mở để xả môi chất.

• Khi áp suất giảm về điều kiện phù hợp, van trở lại trạng thái đóng theo đặc tính thiết kế.

Vì sao cách lắp đặt quan trọng? Van chỉ bảo vệ được hệ thống khi các yếu tố xung quanh nó đúng thiết kế: vị trí lắp, chiều dòng/môi chất, áp suất, đường xả và khả năng bảo trì, kiểm tra. Nếu đường xả bị cản trở, van dù mở đúng áp suất vẫn xả không hiệu quả. Nếu vị trí khó tiếp cận, việc kiểm tra định kỳ sẽ bị bỏ qua. Nói cách khác, lắp đặt là một phần của chức năng bảo vệ, không phải công đoạn phụ.

Chuẩn bị gì trước khi lắp đặt van an toàn?

1. Xác định thông số hệ thống. Kiểm tra:

• Áp suất làm việc và áp suất cài đặt.

• Nhiệt độ và môi chất.

• Kích thước đường ống và kiểu kết nối.

• Vật liệu van.

2. Kiểm tra van trước khi lắp:

• Thân van, ren hoặc mặt bích.

• Tình trạng cơ cấu van.

• Thông số trên nhãn, đối chiếu với yêu cầu của hệ thống.

3. Chuẩn bị dụng cụ và phụ kiện:

• Cờ lê phù hợp.

• Gioăng cho kết nối mặt bích.

• Vật tư làm kín phù hợp với kiểu kết nối.

• Thiết bị đo áp suất nếu hệ thống yêu cầu.

• Phương tiện bảo hộ cá nhân.

Kiểm tra nhãn trước khi lắp giúp phát hiện sớm việc giao nhầm model hay sai thông số, tránh phải tháo lắp lại khi đường ống đã hoàn thiện.

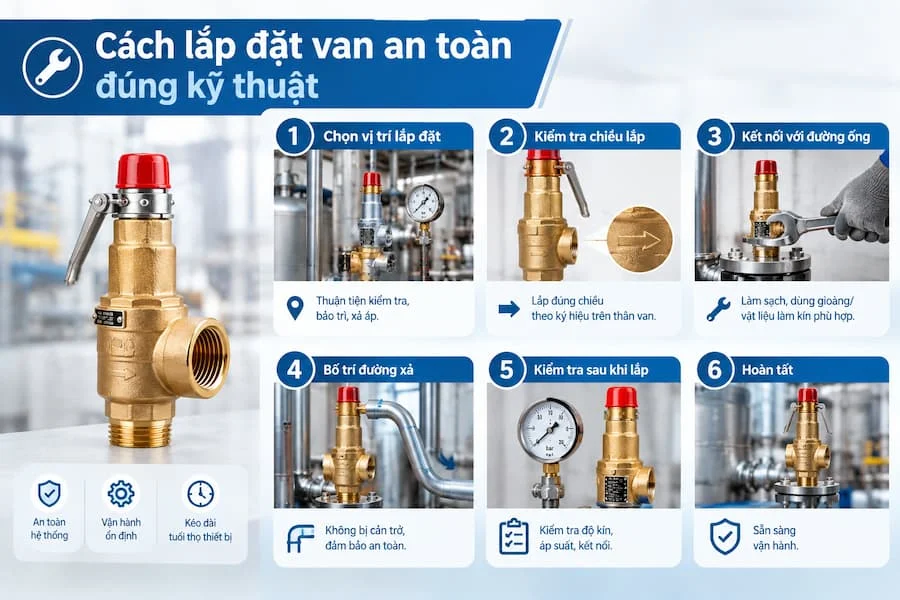

Cách lắp đặt van an toàn đúng kỹ thuật

Bước 1: Xác định vị trí lắp đặt

• Chọn vị trí phù hợp thiết kế hệ thống.

• Ưu tiên nơi thuận tiện kiểm tra, bảo trì.

• Tránh vị trí dễ bị tác động cơ học hoặc môi trường không phù hợp.

Bước 2: Kiểm tra chiều và tư thế lắp

• Đối chiếu mũi tên hoặc ký hiệu trên thân van.

• Lắp đúng tư thế theo tài liệu kỹ thuật của nhà sản xuất.

• Không tự ý thay đổi cấu hình lắp đặt khi chưa kiểm tra yêu cầu kỹ thuật.

Bước 3: Kết nối van với đường ống

• Làm sạch đầu nối, đảm bảo bề mặt kết nối phù hợp.

• Van mặt bích: kiểm tra gioăng, bulông và độ đồng tâm.

• Van ren: kiểm tra ren và vật liệu làm kín phù hợp.

• Không tác động lực quá mức lên thân van.

Bước 4: Bố trí đường xả

• Đường xả phải phù hợp với môi chất và điều kiện vận hành.

• Không để đường xả bị cản trở hoặc gây nguy hiểm cho người vận hành.

• Với hệ thống PCCC hoặc thiết bị chịu áp lực, tuân thủ thiết kế và tiêu chuẩn áp dụng.

Bước 5: Kiểm tra sau khi lắp

• Kiểm tra độ kín và kết nối.

• Kiểm tra khả năng tiếp cận van.

• Kiểm tra thông số cài đặt theo hồ sơ kỹ thuật.

Mỗi bước gắn với một rủi ro cụ thể: sai chiều làm van hoạt động không đúng thiết kế, siết quá lực gây hư hỏng, đường xả kém làm giảm hiệu quả xả.

Các loại van an toàn và cách lắp có gì khác nhau?

• Van an toàn nối ren: thường dùng ở hệ thống kích thước nhỏ. Khi lắp, cần chú ý tình trạng ren và vật liệu làm kín, tránh siết quá lực.

• Van an toàn mặt bích: phù hợp đường ống lớn hơn. Trọng tâm là gioăng, bulông và độ đồng tâm của mặt bích.

• Van an toàn lò xo: dùng lò xo tạo lực giữ đĩa van, liên quan trực tiếp đến áp suất cài đặt. Khi kiểm tra hoặc cài đặt phải theo tài liệu nhà sản xuất.

• Van dùng cho hơi, nước và môi chất khác: không nên chọn và lắp cùng một loại van cho mọi môi chất, vì vật liệu, nhiệt độ làm việc và đặc tính xả khác nhau. Van xả áp cho hơi và van cho nước có thể yêu cầu cấu hình, đường xả và cách bố trí khác nhau.

Điểm chung là kiểu kết nối và loại van quyết định các hạng mục cần kiểm tra khi lắp. Vì vậy, hãy xác định loại van trước rồi mới xây dựng biện pháp thi công.

Van an toàn thường được lắp đặt ở đâu?

• Nồi hơi và đường ống hơi: bảo vệ thiết bị khỏi áp suất vượt giới hạn thiết kế.

• Bình chịu áp lực: vị trí lắp căn cứ vào thiết kế của bình và hệ thống.

• Hệ thống cấp nước và đường ống công nghiệp: những nơi có yêu cầu kiểm soát áp suất.

• Hệ thống PCCC: có thể gặp ở các hệ thống có thiết bị cần bảo vệ áp suất. Việc lựa chọn và lắp đặt phải phù hợp thiết kế PCCC và thiết bị cụ thể.

Ở mọi ứng dụng, nguyên tắc chung là vị trí lắp phải bám theo thiết kế, không suy đoán từ hệ thống tương tự. Điều này đảm bảo van thực sự bảo vệ đúng thiết bị cần bảo vệ.

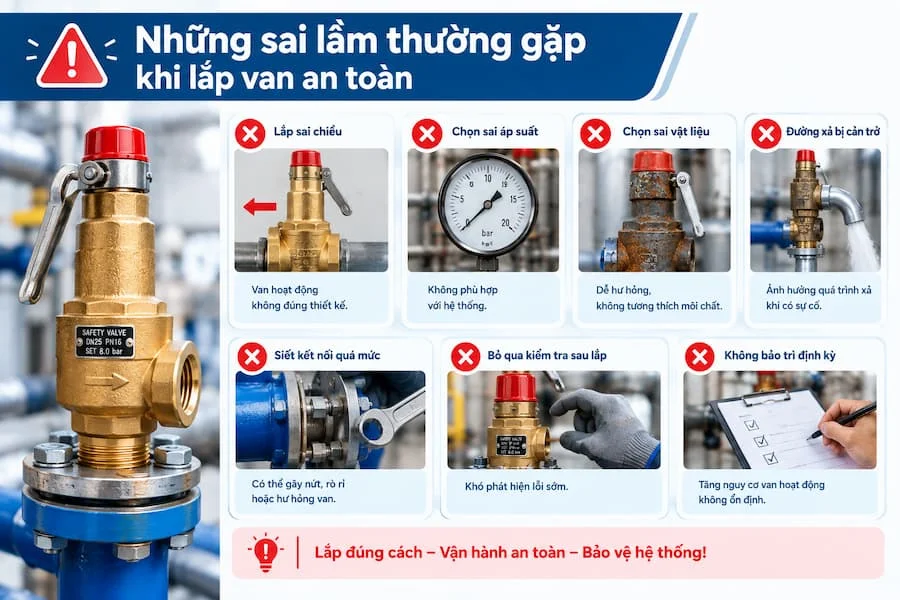

Những sai lầm thường gặp khi lắp van an toàn

Tại sao không nên tự ý điều chỉnh áp suất?

• Áp suất cài đặt liên quan trực tiếp đến thiết kế hệ thống.

• Không nên thay đổi thông số chỉ để van "ít xì" hoặc "van không mở", vì đó có thể là dấu hiệu của vấn đề khác cần tìm nguyên nhân.

• Cần căn cứ tài liệu nhà sản xuất, thiết kế và quy định áp dụng.

Checklist kiểm tra sau khi lắp đặt van an toàn

• Đúng chủng loại van

• Đúng kích thước kết nối

• Đúng chiều lắp

• Đúng tư thế theo hướng dẫn

• Kết nối chắc chắn

• Không rò rỉ bất thường

• Đường xả phù hợp

• Áp suất cài đặt phù hợp hồ sơ kỹ thuật

• Có thể tiếp cận để kiểm tra, bảo trì

• Có hồ sơ/biên bản kiểm tra cần thiết

Lưu ý an toàn khi kiểm tra và vận hành:

• Không thao tác trên hệ thống đang ở trạng thái nguy hiểm.

• Thực hiện cô lập, giảm áp và các biện pháp an toàn phù hợp trước khi can thiệp.

• Không tự ý tháo hoặc chỉnh cơ cấu van khi chưa có chuyên môn.

• Với thiết bị chịu áp lực hoặc PCCC, thực hiện theo quy trình kỹ thuật và bởi người có năng lực phù hợp.

Câu hỏi thường gặp về cách lắp đặt van an toàn

Van an toàn nên lắp ở vị trí nào?

Tùy loại thiết bị, thiết kế hệ thống và hướng dẫn của nhà sản xuất. Không nên áp dụng một vị trí cố định cho mọi hệ thống.

Van an toàn có cần lắp đồng hồ áp suất không?

Đồng hồ áp suất giúp theo dõi điều kiện làm việc và kiểm tra hệ thống. Việc bố trí cụ thể nên theo yêu cầu thiết kế.

Có được tự ý điều chỉnh áp suất van an toàn không?

Không. Việc điều chỉnh phải dựa trên thông số thiết kế, tài liệu kỹ thuật và quy trình phù hợp.

Vì sao van an toàn bị rò rỉ sau khi lắp?

Nguyên nhân có thể liên quan đến điều kiện áp suất, tình trạng van, bề mặt làm kín, cách lắp đặt hoặc yêu cầu kỹ thuật cụ thể. Cần kiểm tra từng yếu tố thay vì chỉnh ngay áp suất.

Bao lâu nên kiểm tra van an toàn?

Không có một mốc chung. Tần suất phụ thuộc loại thiết bị, môi chất, điều kiện vận hành, quy định áp dụng và hướng dẫn của nhà sản xuất.

Kết luận: Cách lắp đặt van an toàn đúng để bảo vệ hệ thống

Ba điểm cần nhớ về cách lắp đặt van an toàn:

• Lắp đúng kỹ thuật bắt đầu từ chọn đúng van và đúng thông số.

• Vị trí, chiều lắp, kết nối và đường xả đều cần được kiểm tra.

• Sau khi lắp cần kiểm tra tình trạng hoạt động và bảo trì theo yêu cầu.

Làm đúng từ đầu giúp van xả áp thực hiện đúng chức năng bảo vệ, giảm rủi ro hư hỏng thiết bị và tránh chi phí tháo lắp lại.
