Van giảm áp lực nước: Cấu tạo, nguyên lý, cách chọn và lắp đặt

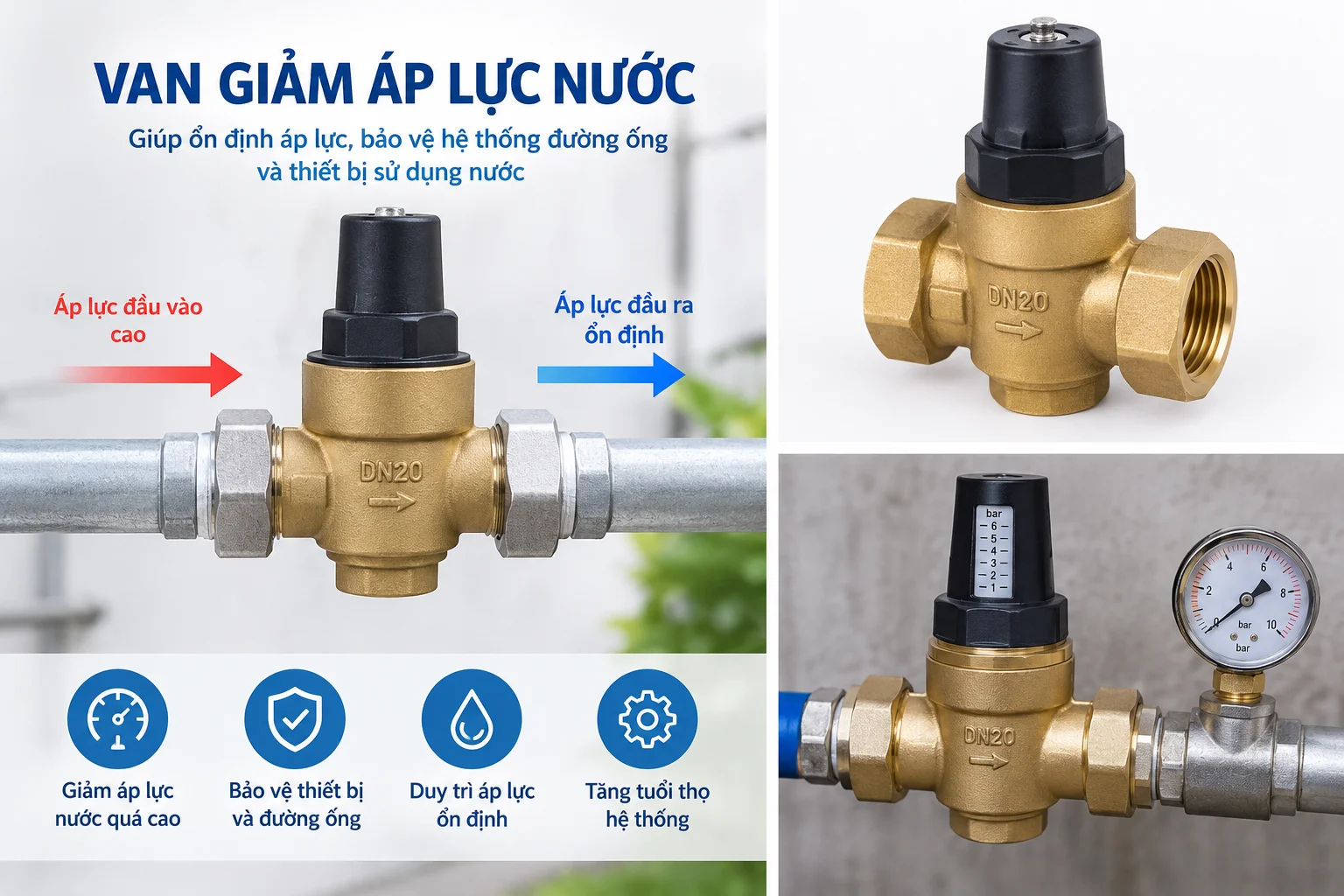

Van giảm áp lực nước là giải pháp kiểm soát áp suất cho hệ thống

Trong nhiều hệ thống cấp nước, nước từ máy bơm hoặc từ đường ống cấp chính thường có áp suất khá cao, đặc biệt vào những thời điểm ít người sử dụng. Khi áp lực vượt quá mức phù hợp, các thiết bị như vòi nước, đồng hồ đo, máy lọc nước hay bình nóng lạnh có thể bị ảnh hưởng, kèm theo nguy cơ rò rỉ tại các mối nối. Áp suất trong đường ống cũng không cố định mà thay đổi liên tục theo thời điểm sử dụng, khiến hệ thống hoạt động thiếu ổn định.

Đây chính là lý do van giảm áp 1ực nước được sử dụng phổ biến trong cả công trình dân dụng lẫn công nghiệp. Về cơ bản, van giảm áp 1ực nước là thiết bị có chức năng giảm áp suất nước đầu vào xuống một mức thấp hơn và duy trì áp suất đầu ra tương đối ổn định. Thiết bị này được ứng dụng rộng rãi trong hệ thống cấp nước sinh hoạt, hệ thống nước tòa nhà, dây chuyền sản xuất và nhiều hệ thống đường ống khác.

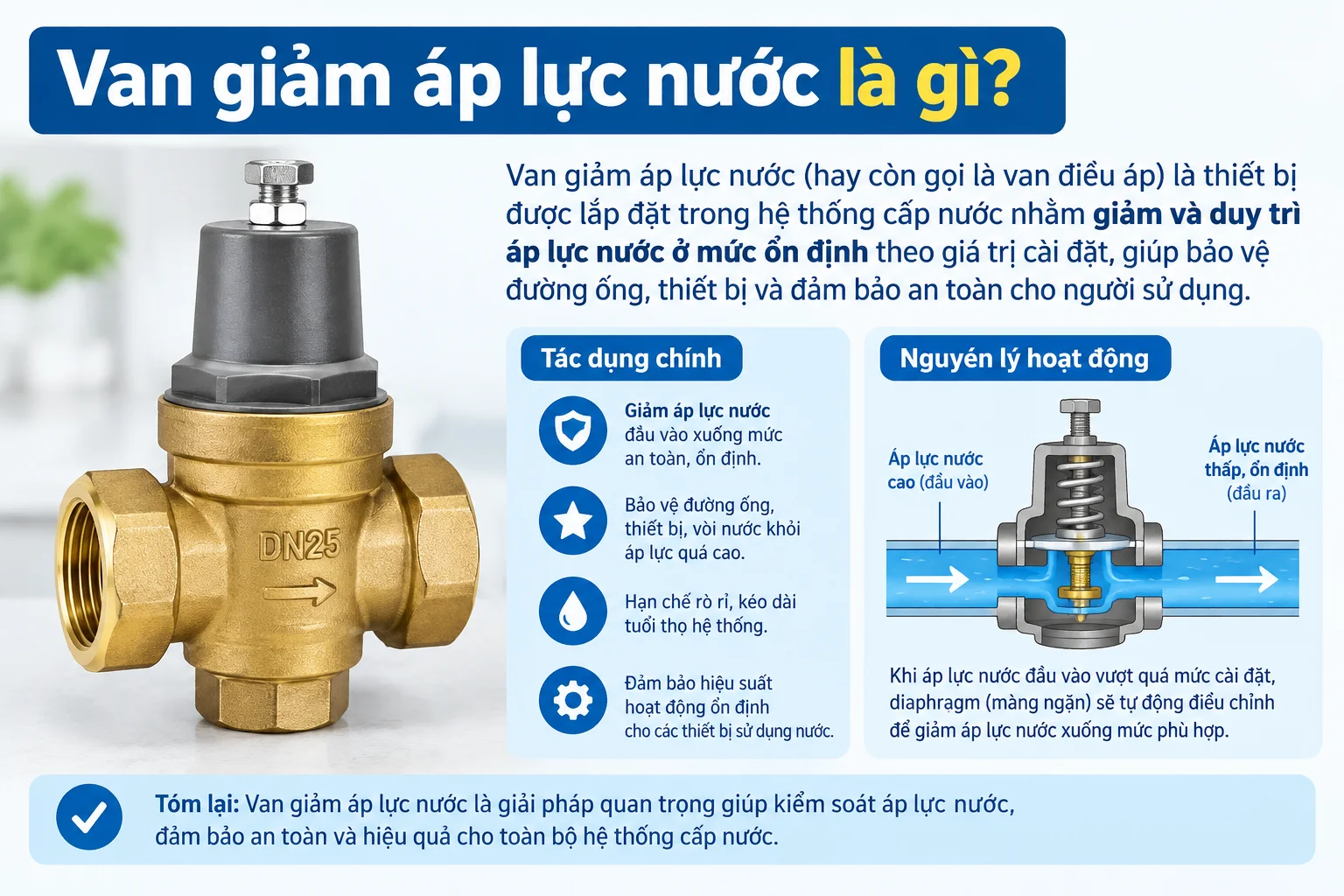

Van giảm áp lực nước là gì?

Khái niệm

Van giảm áp lực nước là thiết bị được lắp đặt trên đường ống nhằm giảm áp suất nước đầu vào xuống mức thấp hơn và duy trì áp suất đầu ra tương đối ổn định theo giá trị đã cài đặt. Thiết bị thường được dùng để bảo vệ đường ống, bảo vệ các thiết bị sử dụng nước phía sau và giúp ổn định quá trình vận hành của toàn hệ thống.

Trên thị trường, van giảm áp 1ực nước còn được gọi bằng nhiều tên khác như van giảm áp nước hoặc van điều áp. Vị trí lắp đặt phổ biến nhất là trên đường ống, ngay phía trước khu vực hoặc thiết bị cần được bảo vệ khỏi áp lực cao.

Một điểm cần lưu ý là van giảm áp 1ực nước không giống với van an toàn hay van một chiều, dù cả ba đều liên quan đến việc kiểm soát dòng chảy và áp suất trong đường ống. Mỗi loại van có nguyên lý hoạt động và mục đích sử dụng riêng biệt.

Chức năng chính

Khả năng giảm áp và mức áp suất đầu ra ổn định mà van đạt được phụ thuộc rất nhiều vào thiết kế cũng như phạm vi làm việc của từng model cụ thể. Vì vậy, không phải van giảm áp nào cũng phù hợp với mọi hệ thống, mà cần được lựa chọn dựa trên thông số thực tế của đường ống.

Cấu tạo van giảm áp lực nước

Một van giảm áp 1ực nước thông thường gồm các bộ phận chính sau:

• Thân van: bộ phận bao bọc bên ngoài, thường được chế tạo từ đồng, inox hoặc gang tùy theo môi trường sử dụng, đóng vai trò chịu lực và bảo vệ các chi tiết bên trong.

• Cửa vào và cửa ra: hai đầu kết nối với đường ống, nơi nước có áp suất cao đi vào và nước đã được giảm áp đi ra.

• Đĩa van/piston: chi tiết trực tiếp thay đổi tiết diện dòng chảy để điều chỉnh áp suất.

• Màng van: có ở một số thiết kế, phối hợp với piston để cảm nhận sự thay đổi áp suất đầu ra.

• Lò xo điều chỉnh: tạo ra lực đối kháng với áp suất nước, là yếu tố quyết định giá trị áp suất đầu ra.

• Vít hoặc núm chỉnh áp: cho phép người dùng điều chỉnh lực nén của lò xo, từ đó thay đổi mức áp suất cài đặt.

• Gioăng làm kín: đảm bảo các mối ghép không bị rò rỉ trong quá trình vận hành.

• Đồng hồ áp suất: có ở một số model, giúp người dùng theo dõi trực tiếp áp suất đầu ra mà không cần thiết bị đo rời.

Mỗi bộ phận đảm nhiệm một vai trò riêng, nhưng chúng phối hợp với nhau theo một cơ chế thống nhất: cảm nhận áp suất, tạo lực đối kháng và điều chỉnh tiết diện dòng chảy để đạt được áp suất đầu ra mong muốn.

Nguyên lý hoạt động của van giảm áp nước

Van giảm áp 1ực nước hoạt động theo một trình tự khá logic:

1. Nước có áp suất cao đi vào cửa vào của van.

2. Áp lực nước tác động lên đĩa van hoặc piston bên trong.

3. Lò xo điều chỉnh (hoặc cơ cấu tương đương) tạo ra lực đối kháng lại áp lực nước.

4. Dựa trên sự cân bằng lực này, van tự động thay đổi độ mở của cửa van.

5. Kết quả là áp suất ở phía đầu ra được giảm xuống gần với mức đã cài đặt.

6. Khi áp suất đầu ra có xu hướng thay đổi do nhu cầu sử dụng biến động, van tiếp tục tự điều chỉnh độ mở để duy trì sự cân bằng.

Điều quan trọng cần hiểu là van giảm áp không đơn thuần "chặn bớt nước" như nhiều người vẫn nghĩ. Thực chất, van tạo ra sự thay đổi tiết diện dòng chảy để kiểm soát áp suất một cách liên tục và tự động. Giá trị áp suất đầu ra thực tế phụ thuộc vào thiết kế của van, mức cài đặt ban đầu và điều kiện vận hành của hệ thống tại từng thời điểm. Nếu lựa chọn van có dải áp suất làm việc không phù hợp với hệ thống, khả năng điều chỉnh của van có thể không đạt được hiệu quả như mong muốn.

Phân loại van giảm áp lực nước phổ biến

Van giảm áp 1ực nước có thể được phân loại theo nhiều tiêu chí khác nhau.

Theo vật liệu:

• Van giảm áp bằng đồng – phổ biến trong hệ thống nước sinh hoạt nhờ khả năng chống ăn mòn tốt.

• Van giảm áp inox – phù hợp với môi trường yêu cầu độ bền cao hoặc tiếp xúc với hóa chất nhẹ.

• Van giảm áp gang – thường dùng cho đường ống kích thước lớn trong công nghiệp.

• Van giảm áp nhựa – phù hợp với một số hệ thống có yêu cầu riêng về trọng lượng hoặc chi phí.

Theo kiểu kết nối:

• Van giảm áp ren – phổ biến với đường ống kích thước nhỏ.

• Van giảm áp lắp bích – thường dùng cho đường ống lớn, cần độ chắc chắn cao.

• Van giảm áp dạng nối hàn hoặc kiểu kết nối chuyên dụng – tùy theo yêu cầu riêng của từng hệ thống.

Theo cơ cấu hoạt động:

• Van giảm áp dạng piston.

• Van giảm áp dạng màng.

• Van giảm áp trực tiếp.

• Van giảm áp pilot – dùng cho các hệ thống yêu cầu kiểm soát áp suất phức tạp hơn.

Các thông số quan trọng khi chọn van giảm áp lực nước

Việc lựa chọn van giảm áp phù hợp cần dựa trên nhiều thông số kỹ thuật, không chỉ đơn thuần là kích thước đường ống.

1. Kích thước van (DN)
Các kích thước phổ biến gồm DN15, DN20, DN25, DN32... Tuy nhiên, không nên chỉ nhìn vào kích thước van mà cần đối chiếu với đường kính đường ống thực tế của hệ thống.

2. Áp suất đầu vào
Cần xác định áp suất lớn nhất mà van sẽ phải tiếp nhận trong quá trình vận hành, để đảm bảo van hoạt động trong đúng phạm vi thiết kế.

3. Áp suất đầu ra
Đây là thông số quan trọng nhất, quyết định việc lựa chọn model và cách cài đặt van sau khi lắp đặt.

4. Vật liệu thân van
Cần cân nhắc dựa trên đặc điểm nguồn nước: nước sạch, nước nóng, môi trường có tính ăn mòn hay điều kiện lắp đặt ngoài trời.

5. Nhiệt độ làm việc
Yếu tố này đặc biệt quan trọng nếu van được sử dụng cho đường ống nước nóng, vì không phải vật liệu và gioăng nào cũng chịu được nhiệt độ cao.

6. Kiểu kết nối
Ren, bích hoặc các kiểu kết nối khác cần phù hợp với hệ thống đường ống hiện có.

7. Lưu lượng
Van cần đáp ứng được lưu lượng thực tế của hệ thống, không nên chỉ chọn theo kích thước DN mà bỏ qua yếu tố này.

8. Thương hiệu và nguồn gốc
Nên xem xét catalogue, chứng từ đi kèm, tiêu chuẩn sản xuất và chính sách bảo hành của nhà cung cấp trước khi quyết định.

So sánh van giảm áp lực nước với van an toàn và van một chiều

Nhiều người thường nhầm lẫn giữa van giảm áp, van an toàn và van một chiều vì cả ba đều là thiết bị điều tiết trên đường ống. Tuy nhiên, chức năng của chúng hoàn toàn khác nhau.

Không thể dùng van một chiều để thay thế van giảm áp, vì hai thiết bị này có nguyên lý hoạt động và mục đích sử dụng hoàn toàn khác nhau: van một chiều chỉ ngăn nước chảy ngược chiều, trong khi van giảm áp chủ động điều chỉnh áp suất theo thời gian thực.

Vì sao áp lực nước cần được kiểm soát?

Khi áp suất nước trong hệ thống quá cao, nhiều vấn đề có thể phát sinh:

• Tăng nguy cơ rò rỉ tại các mối nối đường ống.

• Ảnh hưởng trực tiếp đến tuổi thọ của thiết bị sử dụng nước như vòi, van, bình nóng lạnh.

• Gây ra tiếng ồn hoặc hiện tượng rung lắc đường ống.

• Khiến hệ thống vận hành thiếu ổn định, đặc biệt vào giờ cao điểm.

• Tăng nguy cơ hư hỏng đối với một số thiết bị nhạy cảm với áp suất.

• Trong một số tình huống, có thể dẫn đến lãng phí nước không cần thiết.

Tuy nhiên, cần lưu ý rằng không phải cứ giảm áp càng nhiều càng tốt. Áp suất đầu ra cần được cài đặt phù hợp với yêu cầu thực tế của hệ thống và thiết bị phía sau, vì áp suất quá thấp cũng có thể ảnh hưởng đến hiệu quả sử dụng nước.

Van giảm áp lực nước được sử dụng ở đâu?

Hệ thống cấp nước gia đình
Van giảm áp được lắp phổ biến trong nhà phố, chung cư, biệt thự và các hệ thống nước sinh hoạt nói chung, nhằm bảo vệ thiết bị và đường ống khỏi áp lực cao từ nguồn cấp.

Hệ thống cấp nước tòa nhà
Trong các tòa nhà nhiều tầng, chênh lệch áp suất giữa các tầng là điều khó tránh khỏi. Van giảm áp giúp cân bằng áp lực trên đường ống cấp nước theo từng khu vực.

Nhà máy và hệ thống công nghiệp
Van được sử dụng trên đường ống nước sản xuất, hệ thống cấp nước kỹ thuật và các thiết bị yêu cầu áp suất đầu vào ổn định để hoạt động chính xác.

Hệ thống tưới
Van giảm áp cũng được ứng dụng trong tưới nông nghiệp, tưới cảnh quan và các hệ thống tưới tự động, giúp đảm bảo lưu lượng và áp suất phù hợp cho từng khu vực tưới.

Ngoài các ứng dụng trên, van giảm áp còn có thể được mở rộng sang một số hệ thống chuyên dụng khác, nhưng cần lưu ý rằng không phải mọi loại van giảm áp đều phù hợp với mọi môi trường sử dụng.

Khi nào nên lắp van giảm áp lực nước?

Một số dấu hiệu cho thấy hệ thống nên được kiểm tra và cân nhắc lắp van giảm áp:

• Áp suất đầu vào cao hơn mức yêu cầu của thiết bị sử dụng.

• Áp lực nước trong hệ thống không ổn định, thay đổi thất thường.

• Đường ống thường xuyên phát sinh tình trạng rò rỉ.

• Các thiết bị phía sau đường ống yêu cầu áp suất thấp hơn nguồn cấp hiện tại.

• Hệ thống có sự chênh lệch áp suất rõ rệt giữa các khu vực.

• Có nhu cầu kiểm soát áp suất riêng cho một nhánh cụ thể trong hệ thống.

Trước khi quyết định lắp đặt, người dùng nên tiến hành đo áp suất thực tế của hệ thống bằng đồng hồ áp suất, thay vì chỉ dựa vào cảm nhận hoặc suy đoán.

Những sai lầm thường gặp khi chọn van giảm áp nước

Sai lầm 1: Chỉ chọn van theo kích thước ống
Kích thước DN phù hợp với đường ống không đồng nghĩa với việc van sẽ đáp ứng đúng lưu lượng và áp suất cần thiết.

Sai lầm 2: Không xác định áp suất đầu vào
Nếu không biết chính xác áp suất đầu vào, việc chọn van có dải làm việc phù hợp sẽ trở nên khó khăn.

Sai lầm 3: Không quan tâm áp suất đầu ra
Cần xác định rõ thiết bị phía sau yêu cầu mức áp suất bao nhiêu trước khi cài đặt van.

Sai lầm 4: Chọn sai vật liệu
Không phải van đồng, inox hay gang đều phù hợp với mọi môi trường sử dụng; việc chọn sai vật liệu có thể làm giảm tuổi thọ van.

Sai lầm 5: Lắp sai chiều dòng chảy
Lắp ngược chiều có thể khiến van không hoạt động đúng theo thiết kế, thậm chí gây hư hỏng.

Sai lầm 6: Không bảo trì định kỳ
Cặn bẩn tích tụ theo thời gian có thể ảnh hưởng đến khả năng điều chỉnh chính xác của van.

Cách chọn van giảm áp lực nước phù hợp

Để chọn được van giảm áp phù hợp, có thể thực hiện theo checklist 7 bước sau:

Bước 1: Xác định môi trường sử dụng (nước sinh hoạt, nước nóng, môi trường ăn mòn, ngoài trời...).

Bước 2: Đo hoặc xác định áp suất đầu vào thực tế của hệ thống.

Bước 3: Xác định áp suất đầu ra mong muốn dựa trên yêu cầu của thiết bị phía sau.

Bước 4: Xác định lưu lượng nước cần sử dụng trong hệ thống.

Bước 5: Chọn kích thước DN phù hợp với đường ống và lưu lượng.

Bước 6: Chọn vật liệu và kiểu kết nối tương ứng với môi trường và hệ thống hiện có.

Bước 7: Kiểm tra catalogue và thông số kỹ thuật chi tiết từ nhà sản xuất trước khi quyết định.

Có thể tóm gọn công thức tư duy khi chọn van như sau: Nguồn nước → áp suất đầu vào → lưu lượng → áp suất cần giảm → DN → vật liệu → kiểu kết nối.

Hướng dẫn lắp đặt van giảm áp lực nước

Quy trình lắp đặt van giảm áp 1ực nước cơ bản gồm các bước sau:

1. Kiểm tra đường ống và đối chiếu với thông số kỹ thuật của van.

2. Ngắt nguồn nước trước khi tiến hành lắp đặt.

3. Xác định đúng chiều dòng chảy được đánh dấu trên thân van.

4. Lắp van đúng hướng theo chiều dòng chảy đã xác định.

5. Đảm bảo các mối kết nối được siết kín, tránh rò rỉ.

6. Lắp thêm đồng hồ áp suất nếu cần theo dõi thông số trong quá trình sử dụng.

7. Mở nước từ từ để kiểm tra hoạt động của van.

8. Kiểm tra áp suất đầu ra thực tế sau khi mở nước.

9. Điều chỉnh núm hoặc vít chỉnh áp theo yêu cầu sử dụng.

10. Kiểm tra kỹ các mối nối để phát hiện rò rỉ sau khi hệ thống vận hành ổn định.

Một số lưu ý quan trọng:

• Không siết ren quá mức vì có thể làm hỏng gioăng hoặc nứt thân van.

• Hạn chế để cặn bẩn đi vào bên trong van trong quá trình lắp đặt.

• Có thể cần lắp thêm bộ lọc phía trước van tùy theo chất lượng nguồn nước.

• Không điều chỉnh áp suất vượt quá phạm vi thiết kế của van.

Checklist kiểm tra trước khi mua van giảm áp 1ực nước

• ☐ Xác định đường kính ống.

• ☐ Biết rõ áp suất đầu vào.

• ☐ Xác định áp suất đầu ra mong muốn.

• ☐ Xác định lưu lượng sử dụng.

• ☐ Kiểm tra nhiệt độ môi trường làm việc.

• ☐ Chọn vật liệu phù hợp với nguồn nước.

• ☐ Kiểm tra kiểu kết nối tương thích.

• ☐ Kiểm tra dải điều chỉnh áp suất của van.

• ☐ Kiểm tra nguồn gốc và thương hiệu sản phẩm.

• ☐ Kiểm tra catalogue kỹ thuật đi kèm.

• ☐ Xác nhận chính sách bảo hành.

Câu hỏi thường gặp về van giảm áp 1ực nước

1. Van giảm áp 1ực nước có tác dụng gì?
Van giúp giảm áp suất nước đầu vào và kiểm soát áp suất đầu ra ở mức phù hợp, qua đó hỗ trợ bảo vệ đường ống và các thiết bị sử dụng nước phía sau.

2. Có nên lắp van giảm áp cho hệ thống nước gia đình không?
Việc có cần lắp hay không phụ thuộc vào áp suất thực tế của hệ thống và yêu cầu sử dụng. Nên đo áp suất trước khi quyết định lắp đặt.

3. Van giảm áp có làm giảm lưu lượng nước không?
Van tạo ra sự thay đổi tiết diện dòng chảy để kiểm soát áp suất. Lưu lượng thực tế sau khi qua van phụ thuộc vào nhu cầu sử dụng, mức chênh áp, kích thước và đặc tính riêng của từng loại van.

4. Van giảm áp nên lắp ở đâu?
Van thường được lắp trên đường ống, ngay trước khu vực hoặc thiết bị cần kiểm soát áp suất, đồng thời phải tuân thủ đúng hướng dòng chảy và các yêu cầu kỹ thuật từ nhà sản xuất.

5. Van giảm áp 1ực nước có cần bảo trì không?
Có. Nên kiểm tra định kỳ tình trạng van, gioăng, các mối kết nối và vệ sinh van khi hệ thống nước có nhiều cặn bẩn để đảm bảo khả năng điều chỉnh áp suất luôn chính xác.

Van giảm áp 1ực nước giúp hệ thống vận hành ổn định hơn

Van giảm áp 1ực nước đóng vai trò quan trọng trong việc kiểm soát áp suất, giúp bảo vệ đường ống và các thiết bị sử dụng nước khỏi những rủi ro do áp lực cao gây ra. Việc lựa chọn van phù hợp cần dựa trên nhiều yếu tố kết hợp: áp suất đầu vào, áp suất đầu ra mong muốn, lưu lượng sử dụng, kích thước DN, vật liệu thân van và kiểu kết nối phù hợp với hệ thống hiện có.

Bên cạnh việc chọn đúng sản phẩm, quá trình lắp đặt đúng chiều dòng chảy và bảo trì định kỳ cũng là yếu tố quyết định để van hoạt động hiệu quả và bền bỉ theo thời gian.

Nếu bạn đang cần lựa chọn van giảm áp 1ực nước cho hệ thống gia đình, cấp nước tòa nhà hoặc công nghiệp, hãy xác định rõ kích thước đường ống, áp suất đầu vào, áp suất đầu ra mong muốn và môi trường sử dụng. Dựa trên các thông số này, bạn có thể xác định loại van phù hợp và tránh chọn sai model gây lãng phí chi phí đầu tư.
