Hướng Dẫn Toàn Diện Về Stainless Steel Ball Valves Trong Công Nghiệp

Vì sao stainless steel ball valves được dùng phổ biến trong công nghiệp?

Hãy tưởng tượng hệ thống đường ống của bạn đang vận hành ổn định thì đột ngột xảy ra sự cố rò rỉ lưu chất. Thủ phạm phổ biến nhất chính là các dòng van thép thông thường hoặc van gang bị gỉ sét, oxy hóa sau một thời gian ngắn tiếp xúc với độ ẩm. Nghiêm trọng hơn, trong môi trường hóa chất ăn mòn hoặc xử lý nước thải, sự xuống cấp của thiết bị diễn ra nhanh chóng, gây tổn thất lưu chất và làm gián đoạn toàn bộ quy trình sản xuất.

Chính vì vậy, nhu cầu thực tế của các kỹ sư vận hành luôn đòi hỏi một giải pháp van có độ bền cơ học cao, khả năng đóng mở nhanh, chống ăn mòn tuyệt đối và hoạt động ổn định lâu dài. Đó là lý do vì sao stainless steel ball valves (van bi inox) trở thành sự lựa chọn ưu việt và được ứng dụng phổ biến rộng rãi trong các ngành công nghiệp then chốt hiện nay như xử lý nước, chế biến thực phẩm, dược phẩm, hóa chất và dầu khí.

Stainless steel ball valves là gì?

Stainless steel ball valves là loại van bi được chế tạo từ inox chống ăn mòn, dùng để kiểm soát hoặc điều tiết dòng chảy của chất lỏng hoặc khí trong hệ thống công nghiệp bằng cách sử dụng một viên bi rỗng có lỗ xuyên tâm.

Cấu tạo cơ bản của một van bi inox bao gồm 4 thành phần cốt lõi:

• Thân van (Body): Vỏ ngoài bảo vệ các chi tiết bên trong, thường được đúc từ các mác thép không gỉ nguyên khối để chịu áp lực lớn.

• Bi van (Ball): Viên bi có đục lỗ xuyên tâm. Khi lỗ này trùng với hướng dòng chảy, van mở; khi xoay 90 độ, dòng chảy bị chặn lại.

• Gioăng làm kín (Seat): Bộ phận ôm sát viên bi nhằm ngăn chặn tình trạng rò rỉ, thường làm bằng vật liệu polyme chịu nhiệt.

• Bộ truyền động (Actuator/Lever): Có thể là tay gạt thủ công hoặc các bộ điều khiển tự động.

Về mặt vật liệu, ba mác thép không gỉ phổ biến nhất được sử dụng bao gồm:

• SS201: Giá thành rẻ, chịu lực tốt nhưng khả năng chống ăn mòn kém, chủ yếu dùng cho nước sạch hoặc môi trường dân dụng.

• SS304: Dòng inox tiêu chuẩn công nghiệp, chống oxy hóa tốt, đáp ứng đại đa số ứng dụng phổ thông.

• SS316: Chứa hàm lượng Molypden giúp chống ăn mòn clorua vượt trội, chuyên dụng cho môi trường nước biển và hóa chất nồng độ cao.

Nguyên lý hoạt động của stainless steel ball valves

Cơ chế vận hành của dòng van này dựa trên nguyên lý xoay góc 90 độ (Quarter-turn operation). Khi người vận hành xoay tay gạt hoặc kích hoạt bộ điều khiển, trục van sẽ truyền lực làm viên bi bên trong thân van xoay một góc đúng 90 độ.

• Trạng thái mở: Lỗ khoét của bi nằm song song và trùng với hướng của đường ống, cho phép lưu chất đi qua tối đa.

• Trạng thái đóng: Viên bi xoay góc vuông 90 độ, bề mặt nhẵn của bi sẽ chặn hoàn toàn dòng lưu chất.

Sở dĩ stainless steel ball valves đóng mở rất nhanh vì người điều khiển chỉ cần gạt một hành trình ngắn duy nhất, thay vì phải xoay nhiều vòng như van cổng (gate valve) hay van cầu (globe valve). Bên cạnh đó, cấu trúc dòng chảy thẳng qua lỗ tựa như một đoạn ống nối tiếp giúp van có hệ số cản thủy lực cực thấp, hạn chế tối đa hiện tượng sụt giảm áp suất (pressure drop) trên hệ thống.

Về thiết kế lòng van, thiết bị được chia thành hai nhánh chính:

• Full bore (Full port): Đường kính lỗ sinh của bi bằng chính đường kính trong của đường ống. Thiết kế này giúp tối ưu lưu lượng và giảm thiểu ma sát.

• Reduced bore (Reduced port): Đường kính lỗ của bi nhỏ hơn đường kính ống một cấp. Loại này có giá thành tối ưu hơn, phù hợp cho các vị trí không quá khắt khe về lưu lượng dòng chảy.

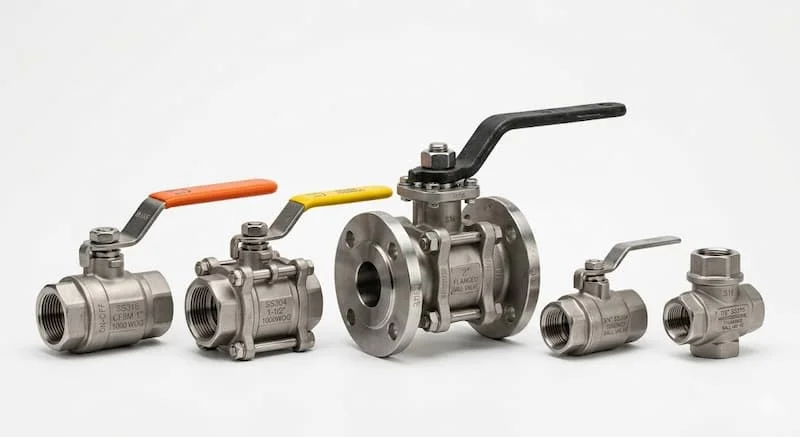

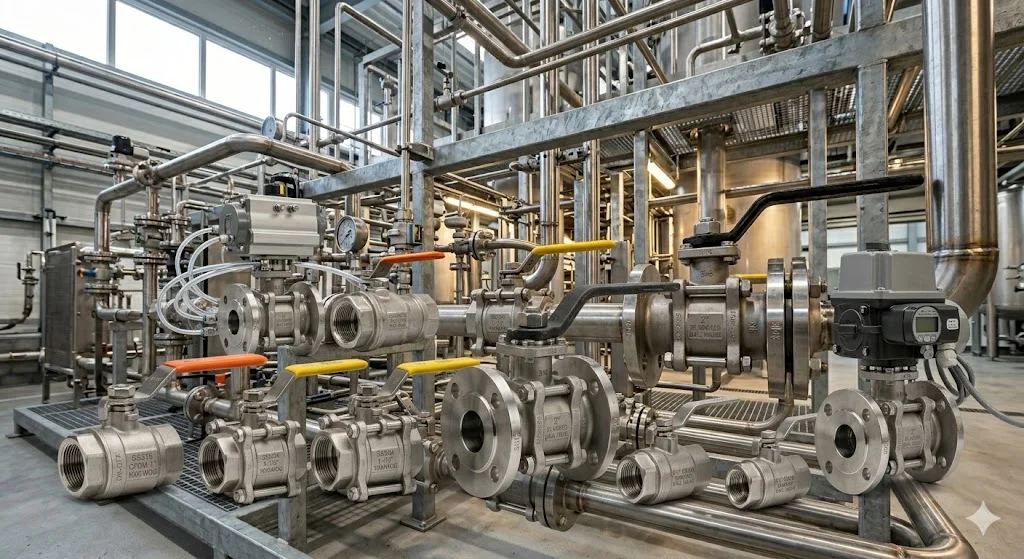

Các loại stainless steel ball valves phổ biến

Theo kiểu kết nối

• Threaded ball valve (Van bi nối ren): Thường áp dụng cho các đường ống kích thước nhỏ (dưới DN50). Ưu điểm là lắp đặt nhanh chóng, cấu trúc gọn nhẹ nhưng khả năng chịu áp suất cực cao bị giới hạn.

• Flanged ball valve (Van bi mặt bích): Dùng cho các hệ thống đường ống lớn và chịu áp lực cao. Kết nối mặt bích giúp van chịu được rung lắc chấn động tốt, dễ dàng tháo dỡ để bảo dưỡng.

• Welded ball valve (Van bi nối hàn): Mối hàn kín tuyệt đối, loại bỏ hoàn toàn nguy cơ rò rỉ tại khớp nối. Thường dùng trong các môi trường độc hại hoặc áp suất siêu cao nơi không cho phép bất kỳ sự rò rỉ nào.

• Tri-clamp ball valve (Van bi vi sinh): Thiết kế kết nối nhanh bằng clamp, bề mặt đánh bóng cao cấp, chuyên dùng cho ngành dược phẩm và thực phẩm để đảm bảo vệ sinh.

Theo cấu tạo bi

• Full port: Lòng van rộng bằng đường ống, cho phép dòng chất lỏng đi qua mà không bị cản trở, lý tưởng cho chất lỏng có độ nhớt cao hoặc chứa hạt rắn nhẹ.

• Reduced port: Lòng van thu hẹp, làm tăng nhẹ vận tốc dòng chảy nhưng tiết kiệm chi phí vật liệu đúc van.

• V-port: Viên bi có lỗ khoét hình chữ V. Khi van mở, biên độ hình chữ V giúp điều tiết chính xác lưu lượng dòng chảy chứ không chỉ đơn thuần là đóng hoặc mở hoàn toàn.

Theo phương thức vận hành

• Manual lever: Vận hành thủ công bằng tay gạt. Chi phí thấp, cấu tạo đơn giản nhưng tốn sức người và không thể điều khiển từ xa.

• Electric actuator / [electric ball valve]: Sử dụng mô-tơ điện để xoay trục van. Vận hành êm ái, đóng mở chính xác, dễ tích hợp vào phòng điều khiển trung tâm nhưng thời gian hành trình thường chậm hơn khí nén.

• Pneumatic actuator: Vận hành bằng áp suất khí nén. Tốc độ đóng mở cực nhanh (chỉ từ 1–2 giây), tính an toàn chống cháy nổ cao, là xu hướng tất yếu tại các nhà máy hiện đại đang chuyển dịch mạnh mẽ sang tự động hóa để cắt giảm chi phí nhân công và nâng cao độ chính xác vận hành.

Thông số kỹ thuật quan trọng cần biết

Khi lựa chọn stainless steel ball valves, việc đọc hiểu và áp dụng chính xác các thông số kỹ thuật là điều kiện tiên quyết để bảo vệ an toàn cho toàn bộ hệ thống.

Một trong những chi tiết kỹ thuật cốt lõi quyết định giới hạn nhiệt độ của van là vật liệu seat (gioăng làm kín):

• PTFE (Teflon): Chịu nhiệt lên đến 180 độ C, độ ma sát thấp, chống hóa chất tuyệt vời.

• RPTFE (Teflon gia cường sợi thủy tinh): Chịu áp lực và chống mài mòn tốt hơn PTFE thông thường, chịu nhiệt đến tầm 220 độ C.

• Metal seat (Gioăng kim loại): Sử dụng các hợp kim cứng đặc biệt, chịu được nhiệt độ khắc nghiệt vượt quá 400 độ C và các lưu chất có tính mài mòn cao như sỏi cát, than bùn.

Stainless steel ball valves có ưu điểm gì?

• Khả năng chống ăn mòn hóa học cao: Nhờ lớp màng crom oxit tự bảo vệ trên bề mặt inox, van kháng lại sự tấn công của các tác nhân oxy hóa cực mạnh. Thiết bị hoạt động bền bỉ trong môi trường nước biển giàu clorua, hóa chất axit/kiềm hay các dung dịch tẩy rửa ngành thực phẩm.

• Độ bền cơ học và tuổi thọ vượt trội: Kết cấu cơ khí của inox giúp van chịu được sự thay đổi nhiệt độ đột ngột và áp suất va đập lớn mà không bị biến dạng. Tần suất phải bảo trì, thay thế định kỳ thấp hơn rất nhiều so với van đồng hay van nhựa.

• Đóng mở nhanh chóng và độ kín tuyệt đối: Hành trình xoay góc phần tư đảm bảo phản ứng ngắt dòng chảy tức thì. Khi ở trạng thái đóng hoàn toàn, lực ép giữa bi và gioăng tạo ra độ làm kín Class VI, loại bỏ hoàn toàn hiện tượng thất thoát lưu chất, bảo vệ tối đa kinh tế cho doanh nghiệp.

So sánh stainless steel ball valves với các loại van khác

Để có cái nhìn khách quan khi thiết kế hệ thống, hãy cùng đặt van bi inox lên bàn cân so sánh với các dòng van công nghiệp phổ biến khác:

Giải thích chuyên sâu:

Tại sao stainless steel ball valves luôn có giá thành cao hơn các loại van khác? Nguyên nhân nằm ở chi phí phôi vật liệu hợp kim (Niken, Crom, Molypden) đắt đỏ và quy trình gia công cơ khí chính xác bề mặt viên bi đạt độ bóng micro để đảm bảo độ kín. Tuy nhiên, nếu xét về bài toán chi phí vòng đời (Life Cycle Cost), van bi inox lại tiết kiệm hơn nhờ tần suất thay thế thấp và không làm thất thoát năng lượng, lưu chất.

Doanh nghiệp chỉ nên chọn van bướm khi cần tối ưu chi phí cho đường ống kích thước rất lớn, hoặc chọn van cổng khi hệ thống chỉ cần mở cố định và không đòi hỏi tốc độ ngắt dòng nhanh.

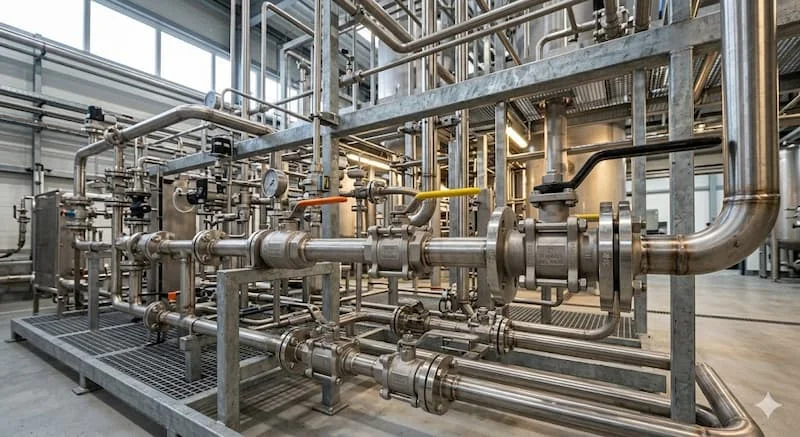

Stainless steel ball valves được dùng ở đâu?

• Ngành xử lý nước sạch & nước thải: Hệ thống cấp nước đô thị, nhà máy xử lý nước thải công nghiệp và đặc biệt là hệ thống lọc nước tinh khiết RO yêu cầu vật liệu van không rỉ sét để bảo vệ màng lọc.

• Ngành thực phẩm & dược phẩm: Các dây chuyền sản xuất bia, sữa, nước giải khát và thuốc y tế. Van bi inox vi sinh đảm bảo độ nhẵn bề mặt cực cao, ngăn ngừa sự bám dính của vi khuẩn và khả năng chịu được quy trình khử trùng CIP/SIP nhiệt độ cao.

• Ngành hóa chất & hóa dầu: Vận chuyển dung môi, axit, dầu thô và các chế phẩm dầu mỏ. Tại đây, đặc tính chống ăn mòn sâu của mác thép SS316 phát huy tác dụng tối đa.

• Hệ thống hơi nóng (Steam) & lò hơi: Kiểm soát dòng hơi nhiệt độ cao, áp suất lớn trong các nhà máy dệt nhuộm, thức ăn chăn nuôi nhờ cấu tạo metal seat chuyên dụng.

Sai lầm thường gặp khi chọn stainless steel ball valves

Rất nhiều kỹ sư và đơn vị thu mua thường mắc phải các sai lầm cơ bản dưới đây, dẫn đến việc hệ thống vận hành lỗi hoặc lãng phí ngân sách:

1. Mua nhầm inox 201 thay vì 304 hoặc 316: Nhìn bề ngoài hai loại này rất giống nhau. Nếu mang van inox 201 lắp vào đường ống nước thải hoặc hóa chất nhẹ, van sẽ gỉ sét loang lổ chỉ sau vài tuần sử dụng.

2. Bỏ qua thông số áp lực làm việc: Chỉ quan tâm đến kích thước DN mà không kiểm tra áp suất danh định (PN) của hệ thống dẫn tới việc lựa chọn van có thành vỏ quá mỏng, gây nguy cơ nứt vỡ khi tăng áp.

3. Sai lệch kiểu kết nối và tiêu chuẩn: Mua van tiêu chuẩn bích JIS lắp vào hệ thống đường ống hàn theo tiêu chuẩn ANSI sẽ dẫn đến việc các lỗ tâm bu-lông không khớp nhau, không thể đồng bộ lắp đặt.

4. Sử dụng van phân khúc dân dụng cho công nghiệp: Van dân dụng thường có độ dày thân mỏng và gioăng seat chịu nhiệt kém, không thể chịu nổi tần suất đóng mở liên tục và áp lực cao trong môi trường nhà máy.

Checklist chọn van bi inox phù hợp

Trước khi tiến hành đặt hàng, hãy kiểm tra kỹ 5 bước cốt lõi sau để đảm bảo kỹ thuật:

• 1. Xác định chính xác lưu chất bên trong ống: Lưu chất là nước sạch, nước thải, hơi nóng, hay hóa chất ăn mòn?

• 2. Xác định nhiệt độ và áp suất tối đa: Hệ thống đạt đỉnh bao nhiêu độ C và bao nhiêu Bar để chọn loại seat (PTFE hay Metal seat) thích hợp.

• 3. Lựa chọn mác vật liệu chuẩn xác: Khuyên dùng SS304 cho ứng dụng phổ thông và bắt buộc chọn SS316 cho môi trường clorua/biển/hóa chất mạnh.

• 4. Lựa chọn kiểu kết nối cơ khí: Xác định rõ hệ thống dùng kết nối Ren, Mặt bích (tiêu chuẩn gì?) hay mối nối Hàn.

• 5. Xác định phương thức điều khiển dòng chảy: Sử dụng tay gạt thủ công hay cần tích hợp bộ điều khiển tự động bằng điện, khí nén để đồng bộ hóa nhà máy.

Hướng dẫn bảo trì các loại van bi inox

Để tối ưu hóa tuổi thọ của thiết bị, quy trình bảo dưỡng định kỳ (từ 6 đến 12 tháng) cần tuân thủ các nguyên tắc kỹ thuật sau:

• Vệ sinh định kỳ đường ống: Loại bỏ cặn bẩn, cát sỏi trong lòng ống trước khi vận hành vì các tạp chất rắn này khi đi qua van sẽ làm trầy xước bề mặt viên bi và giập nát gioăng seat làm kín.

• Kiểm tra độ rò rỉ cổ van: Nếu phát hiện rò rỉ ở trục van, hãy siết nhẹ phần gland nut (ốc cổ van) để ép chặt lại gioăng tết chèn (packing).

• Vận hành đóng mở định kỳ: Đối với các vị trí van ít khi sử dụng (luôn mở hoặc luôn đóng), nên lên lịch định kỳ đóng mở van 1–2 lần để tránh hiện tượng kẹt bi do lưu chất đóng cặn lâu ngày.

• Tránh dùng lực quá mạnh: Khi thao tác tay gạt, không dùng thêm ống nối dài để tăng lực bẩy quá mức thiết kế của nhà sản xuất, điều này có thể làm vặn xoắn hoặc gãy trục van.

Câu hỏi thường gặp về stainless steel ball valves

Stainless steel ball valves có bị gỉ không?

Có. Thép không gỉ (inox) thực tế chỉ là "kháng gỉ" chứ không phải hoàn toàn không gỉ. Trong các môi trường cực kỳ khắc nghiệt như axit đậm đặc nóng hoặc nước biển có nồng độ clorua quá cao, nếu sử dụng sai mác thép (ví dụ dùng SS304 thay vì SS316), van vẫn sẽ bị ăn mòn rỗ bề mặt như thường.

Nên chọn inox 304 hay 316 cho hệ thống công nghiệp?

Nếu ứng dụng xử lý nước sạch, thực phẩm thông thường, hơi nước bão hòa thì SS304 là tối ưu nhất về mặt chi phí. Tuy nhiên, nếu hệ thống tiếp xúc trực tiếp với hóa chất, dung dịch muối, nước biển hoặc môi trường có tính axit cao, bạn bắt buộc phải chọn SS316 để đảm bảo an toàn tuyệt đối.

Ball valve inox dùng cho hơi nóng (Steam) được không?

Được. Tuy nhiên, bạn cần chú ý đến giới hạn nhiệt độ của gioăng làm kín. Với dòng hơi nóng dưới 180 độ C, các loại van bi inox sử dụng gioăng RPTFE hoàn toàn đáp ứng tốt. Với các hệ thống hơi quá nhiệt áp suất cao, bắt buộc phải sử dụng dòng van bi inox ghế van kim loại (Metal-to-Metal Seat).

Cách chọn stainless steel ball valves tối ưu cho hệ thống

Tóm lại, stainless steel ball valves là một mảnh ghép không thể thiếu trong các kiến trúc đường ống hiện đại nhờ sở hữu những giá trị cốt lõi: độ bền cơ học vững chắc, năng lực chống ăn mòn vượt trội, khả năng đóng ngắt dòng chảy nhanh chóng và độ linh hoạt cao khi kết hợp với các hệ thống tự động hóa khí nén, điện lực. Việc thấu hiểu tường tận dung môi lưu chất, các giới hạn áp suất, nhiệt độ hoạt động và chọn lựa đúng mác inox tiêu chuẩn chính là chìa khóa để bảo vệ hệ thống vận hành liên tục, giảm thiểu rủi ro kỹ thuật.

Rất mong các bạn quan tâm và theo dõi yuanan.vn để cập nhật thông tin mới nhất về stainless steel ball valves!
