Hướng Dẫn Toàn Diện Về Armatury Valve Trong Hệ Thống Công Nghiệp

Vì sao armatury valve đóng vai trò quan trọng trong hệ thống công nghiệp?

Trong quá trình vận hành nhà máy, sự cố rò rỉ lưu chất hay áp suất trồi sụt không ổn định luôn là nỗi ám ảnh của các kỹ sư. Chỉ cần một cụm van hoạt động kém công suất hoặc bị kẹt hành trình, toàn bộ dây chuyền sản xuất có thể phải dừng hoạt động ngay lập tức, kéo theo thiệt hại kinh tế khổng lồ.

Thực tế cho thấy, việc chọn sai dòng van không tương thích với lưu chất và áp suất là nguyên nhân cốt lõi gây ra các tổn thất này. Hệ thống công nghiệp hiện đại luôn đòi hỏi khắt khe về độ kín tuyệt đối cũng như độ bền cơ học cao dưới tải trọng lớn.

Chính vì vậy, van công nghiệp xuất hiện như một giải pháp kiểm soát và điều tiết dòng chảy toàn diện, đảm bảo an toàn kỹ thuật cho mọi đường ống từ phân xưởng nhỏ đến các tổ hợp nhà máy quy mô lớn như xử lý nước, hóa chất, hơi nóng và dầu khí.

Armatury Valve là gì?

Armatury valve là thuật ngữ chuyên ngành kỹ thuật dùng để chỉ nhóm van công nghiệp có nhiệm vụ kiểm soát, đóng mở hoặc điều tiết lưu lượng dòng lưu chất (chất lỏng, khí, hoặc hơi nước) di chuyển bên trong hệ thống đường ống.

Thiết bị này đảm nhận ba chức năng vận hành cơ bản nhưng không thể thay thế:

• Đóng/mở hoàn toàn dòng chảy: Cho phép hoặc ngăn chặn tuyệt đối dòng lưu chất đi qua một vị trí nhất định.

• Điều tiết lưu lượng và áp suất: Kiểm soát tốc độ dòng chảy và hạ áp theo yêu cầu kỹ thuật của quy trình sản xuất.

• Ngăn dòng chảy ngược: Bảo vệ các thiết bị đắt tiền phía trước (như máy bơm, máy nén khí) khỏi hiện tượng búa nước hoặc dòng chảy ngược phá hủy cấu trúc.

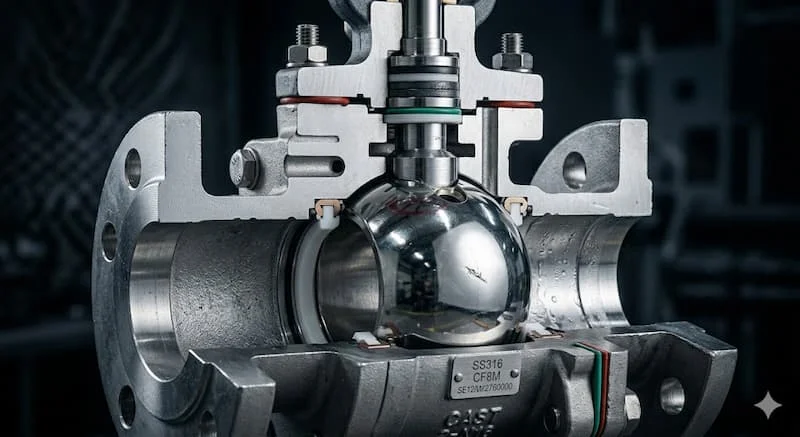

Về mặt cơ khí, một cụm van tiêu chuẩn được cấu thành từ 4 thành phần nền tảng:

• Thân van (Body): Phần vỏ bọc chịu lực chính, được đúc kết cấu nguyên khối để liên kết vào đường ống.

• Đĩa van / Bi van (Disc/Ball): Bộ phận chuyển động trực tiếp chặn hoặc mở luồng lưu chất.

• Gioăng làm kín (Seat/Gasket): Tạo độ khít, ngăn ngừa tình trạng rò rỉ lưu chất ra ngoài vỏ hoặc rò rỉ qua vách van.

• Bộ truyền động (Actuator/Lever): Cơ cấu tạo lực (tay gạt, vô lăng quay, bộ điều khiển điện hoặc khí nén) để vận hành trục van.

Nguyên lý hoạt động của van công nghiệp

Cơ chế hoạt động của dòng van này dựa trên sự dịch chuyển cơ học của đĩa van hoặc bi van nhằm cắt ngang hoặc giải phóng không gian lòng ống. Tuy nhiên, tùy theo mục đích thiết kế, các loại van có nguyên lý vận hành hoàn toàn khác biệt:

• Dòng van đóng/mở hoàn toàn (On/Off Valves): Tiêu biểu là van bi hoặc van cổng. Bộ phận cản dòng sẽ dịch chuyển hết hành trình để giải phóng 100% không gian lòng van hoặc đóng kín khít hoàn toàn. Loại van này tạo ra độ kín cao và giảm thiểu ma sát luồng lưu chất khi mở hoàn toàn.

• Dòng van điều tiết (Throttling Valves): Đĩa van có khả năng dừng lại ở các vị trí lơ lửng giữa hành trình để bóp nghẹt dòng chảy, từ đó thay đổi lưu lượng và áp suất.

Việc thấu hiểu và chọn đúng nguyên lý vận hành cho từng vị trí hệ thống là cực kỳ quan trọng. Nếu cố tình sử dụng van đóng mở nhanh (như van bi) cho nhiệm vụ điều tiết, dòng lưu chất vận tốc cao sẽ liên tục xoáy vào gioăng làm kín, gây mài mòn cục bộ và phá hủy độ kín khít chỉ sau thời gian ngắn. Ngược lại, tính toán đúng hệ số tổn thất áp suất và độ làm kín sẽ giúp hệ thống vận hành êm ái, tối ưu hóa năng lượng của máy bơm.

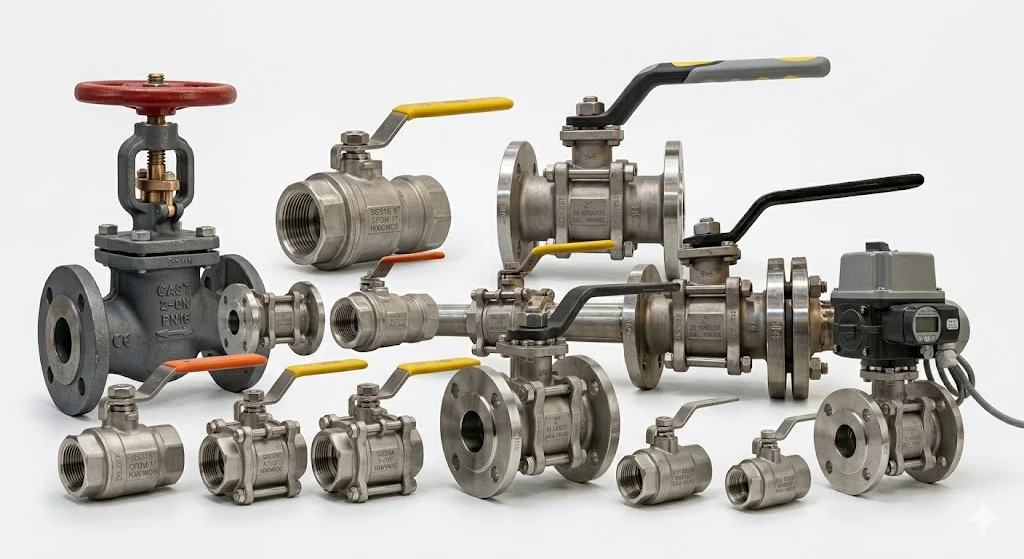

Các loại valve phổ biến hiện nay

Ball Valve (Van bi)

Dòng van này sử dụng một viên bi đục lỗ xuyên tâm để đóng mở dòng chảy. Ưu điểm vượt trội là tốc độ đóng mở cực nhanh (chỉ cần xoay tay gạt một góc $90^\circ$) và cho độ kín khít rất cao nhờ lớp gioăng polyme ôm sát quả bi. Van bi phù hợp nhất cho các đường ống yêu cầu ngắt dòng nhanh chóng.

Gate Valve (Van cổng)

Van cổng vận hành bằng cách nâng lên hoặc hạ xuống một tấm đĩa kim loại vuông góc với dòng chảy, tựa như một cánh cổng. Loại van này cực kỳ phù hợp cho các hệ thống có lưu lượng lớn và đường ống kích thước rộng vì khi mở hoàn toàn, đĩa van nằm ngoài dòng lưu chất, giúp tổn thất áp suất gần như bằng không. Tuy nhiên, van cổng đóng mở chậm và tuyệt đối không được dùng để tiết lưu.

Butterfly Valve (Van bướm)

Cấu tạo gồm một đĩa van dạng cánh bướm xoay quanh trục ngay tâm đường ống. Điểm cộng lớn nhất của van bướm là thiết kế mỏng, gọn nhẹ, tiết kiệm không gian lắp đặt và có giá thành rất tốt so với các dòng van cùng kích cỡ. Van ứng dụng nhiều trong hệ thống cấp nước phổ thông hoặc PCCC.

Check Valve (Van một chiều)

Đây là dòng van vận hành tự động dựa trên áp lực của chính lưu chất mà không cần tác động lực từ bên ngoài. Van chỉ cho phép lưu chất đi theo một chiều duy nhất và tự động đóng sập lại nếu có dòng chảy ngược, đóng vai trò then chốt trong việc bảo vệ an toàn cho máy bơm.

Globe Valve (Van cầu)

Khi nhắc đến khả năng điều tiết lưu lượng chính xác, globe valve luôn là lựa chọn hàng đầu của các kỹ sư. Thiết kế dòng chảy đi qua van dạng chữ S buộc lưu chất phải chuyển hướng, giúp người vận hành điều chỉnh lưu lượng một cách mịn màng và chính xác mà không sợ làm hỏng đĩa van. Mặc dù globe valve tạo ra độ sụt áp cao hơn van bi, nhưng độ bền khi tiết lưu của nó là không thể thay thế trong các hệ thống điều khiển hơi nóng hoặc dầu khí.

Thông số kỹ thuật quan trọng của van công nghiệp

Việc chọn sai thông số kỹ thuật là con đường ngắn nhất dẫn đến hư hỏng hệ thống, rò rỉ lưu chất hoặc sụt giảm áp suất nghiêm trọng. Khi lựa chọn van công nghiệp, doanh nghiệp cần chú ý các dải thông số cốt lõi:

• Kích thước danh nghĩa (Size): Trải dài từ cỡ nhỏ DN15 (1/2 inch) cho đường ống nhánh đến các cỡ siêu lớn DN1000+ cho đường ống trục nhà máy.

• Áp suất định danh (Pressure): Tiêu chuẩn phổ biến như PN10, PN16, PN25 (theo hệ DIN/ISO) hoặc Class 150, Class 300 (theo hệ ASME/ANSI).

• Kiểu kết nối cơ khí: Kết nối Ren (cho ống nhỏ, áp thấp), kết nối Mặt bích (cho ống lớn, chịu lực, dễ tháo lắp) hoặc kết nối Hàn kín (cho hệ thống áp lực cao, độc hại).

• Tiêu chuẩn chế tạo toàn cầu: ANSI (Mỹ), DIN (Đức), JIS (Nhật Bản), BS (Anh). Các tiêu chuẩn này quy định độ dày vỏ và kích thước tâm lỗ bu-lông mặt bích, cần phải đồng bộ hoàn toàn khi lắp đặt.

So sánh van công nghiệp với các dòng valve thông thường

Nhiều đơn vị vì muốn cắt giảm chi phí ban đầu đã sử dụng các dòng van dân dụng thông thường cho hệ thống sản xuất của nhà máy. Đây là một sai lầm tai hại về mặt kỹ thuật.

Hệ thống công nghiệp luôn vận hành với tần suất cao, áp lực lớn và nhiệt độ thay đổi liên tục. Các dòng van giá rẻ dân dụng thường sử dụng hợp kim đồng tạp chất hoặc nhựa chịu nhiệt kém, nhanh chóng bị biến dạng, mài mòn gioăng hoặc giòn vỡ dưới tác động nhiệt, gây mất an toàn lao động nghiêm trọng.

Tại sao vật liệu valve ảnh hưởng trực tiếp đến tuổi thọ?

Mỗi môi trường lưu chất có tính chất hóa-lý khác nhau, đòi hỏi vật liệu đúc thân van phải tương thích để tránh hiện tượng phá hủy cấu trúc vật liệu:

• Van bằng gang (Cast Iron/Ductile Iron): Có ưu thế lớn về giá thành, chịu lực nén tốt, hấp thụ rung động tốt. Đây là vật liệu lý tưởng cho các hệ thống nước sạch, nước thải trung tính hoặc hệ thống PCCC.

• Van bằng inox (Stainless Steel - SS304, SS316): Sở hữu khả năng chống ăn mòn hóa học xuất sắc nhờ lớp màng Crom oxit bảo vệ bề mặt. Van inox là lựa chọn bắt buộc cho ngành hóa chất (axit, kiềm), ngành thực phẩm và dược phẩm nhờ tính trơ, không gây nhiễm bẩn lưu chất.

• Van bằng thép đúc (Carbon Steel - WCB, A105): Chịu được áp lực cực lớn và mức nhiệt độ cao vượt trội (có thể trên $400^\circ\text{C}$). Thép đúc là vật liệu xương sống trong các hệ thống hơi nóng lò hơi hoặc ngành khai thác dầu khí.

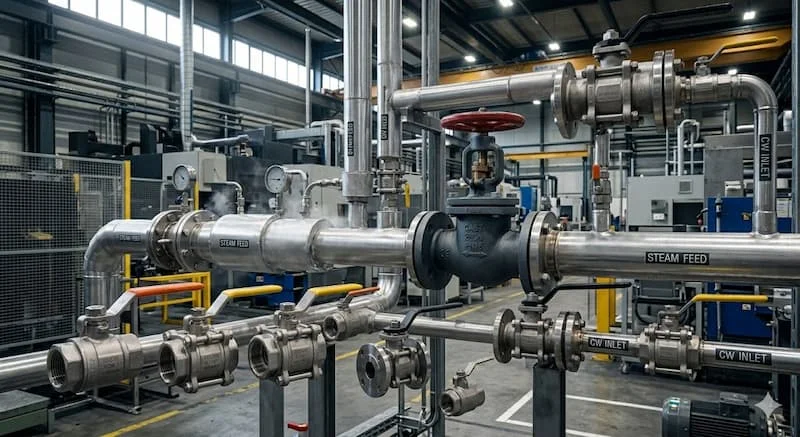

Armatury valve được ứng dụng ở đâu?

• Hệ thống cấp thoát nước & PCCC: Các nhà máy xử lý nước đô thị, trạm bơm tăng áp công nghiệp và hệ thống đường ống cứu hỏa luôn sử dụng van bướm và van cổng cỡ lớn để điều phối dòng nước.

• Nhà máy sản xuất hóa chất: Vận chuyển và xử lý các dòng lưu chất có tính xâm thực mạnh như axit sulfuric, xút kiềm, dung môi hữu cơ.

• Nhà máy thực phẩm, bia rượu & dược phẩm: Các dây chuyền đòi hỏi tiêu chuẩn vệ sinh an toàn tuyệt đối. Van tại đây thường là van bi hoặc van màng làm bằng inox vi sinh đánh bóng, không có góc chết để tránh vi khuẩn tích tụ.

• Hệ thống hơi nóng (Steam Line) & Lò hơi: Các trạm giảm áp, đường ống dẫn hơi nhiệt độ cao trong nhà máy dệt nhuộm, thức ăn chăn nuôi, giấy, nơi các dòng van cầu chịu nhiệt làm việc liên tục.

• Ngành dầu khí & khí hóa lỏng: Môi trường khai thác ngoài khơi hoặc lọc dầu đòi hỏi những dòng van thép đúc chịu được áp suất siêu cao và các tiêu chuẩn chống cháy nổ khắt khe nhất.

Sai lầm thường gặp khi chọn van công nghiệp

• Chọn sai mác vật liệu: Sử dụng van inox 201 hoặc van gang cho môi trường nước biển, dẫn đến tình trạng van bị ăn mòn rỗ gỉ chỉ sau vài tháng.

• Không tính toán áp suất thực tế: Lắp đặt van có tiêu chuẩn PN10 vào đường ống có áp suất đỉnh đạt 12 Bar, gây giập nát gioăng làm kín và rò rỉ lưu chất.

• Dùng sai kiểu kết nối hoặc sai tiêu chuẩn bích: Mua van mặt bích tiêu chuẩn JIS (Nhật Bản) về lắp ráp vào hệ thống đường ống có sẵn mặt bích tiêu chuẩn DIN (Đức), dẫn đến các lỗ bu-lông lệch nhau, không thể siết ốc.

• Mua van giá rẻ không rõ nguồn gốc: Tiết kiệm chi phí mua hàng bằng các dòng van trôi nổi, không có chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ), tiềm ẩn rủi ro nứt nổ thân van khi gặp sự cố tăng áp.

Checklist chọn van công nghiệp phù hợp

Để đảm bảo chọn đúng loại thiết bị cho dự án của mình, hãy thực hiện kiểm tra nhanh qua 5 bước kỹ thuật dưới đây:

• 1. Xác định chính xác loại lưu chất: Lưu chất là nước, hơi nóng, hóa chất axit, khí nén hay dầu thủy lực?

• 2. Kiểm tra thông số áp suất và nhiệt độ: Mức áp suất vận hành tối đa (Bar) và nhiệt độ đỉnh (độ C) của hệ thống là bao nhiêu?

• 3. Lựa chọn vật liệu đúc phù hợp: Chọn Gang (cho nước sạch), Thép (cho hơi nóng áp cao) hay Inox (cho hóa chất/vệ sinh).

• 4. Lựa chọn phương thức vận hành: Sử dụng cơ tay (tay gạt, vô lăng) cho vị trí dễ tiếp cận, hoặc sử dụng bộ điều khiển điện/khí nén cho hệ thống tự động hóa từ xa.

• 5. Đồng bộ tiêu chuẩn kết nối: Xác định rõ tiêu chuẩn kết nối mặt bích hoặc ren (ANSI, DIN, JIS hoặc BS) để đảm bảo lắp ráp kín khít tuyệt đối.

Hướng dẫn bảo trì van công nghiệp

• Vệ sinh định kỳ lòng ống: Các hạt cát thô, xỉ hàn còn sót lại trong ống là nguyên nhân chính cào xước đĩa van và phá hủy gioăng cao su. Cần lắp đặt thêm lọc chữ Y (Y-strainer) phía trước van.

• Kiểm tra độ kín của gioăng và seal cổ van: Nếu thấy có hiện tượng rỉ nước ở trục van, cần tiến hành siết lại ốc cổ van hoặc thay thế vòng đệm làm kín chèn (gland packing).

• Bôi trơn định kỳ các khớp cơ học: Đối với van tay quay hoặc các bộ truyền động bánh răng, cần tra mỡ bôi trơn định kỳ 6 tháng một lần để trục van vận hành nhẹ nhàng, không bị bó cứng.

• Lên lịch vận hành thử định kỳ: Đối với các van chặn khẩn cấp hoặc van ít khi đóng mở, cần thực hiện thao tác đóng mở kiểm tra định kỳ để đảm bảo trục van không bị bám cặn vôi hoặc rỉ sét làm kẹt cứng hành trình khi cần sử dụng.

Câu hỏi thường gặp về van công nghiệp

Armatury valve có thể sử dụng cho tất cả các môi trường lưu chất không?

Không có một loại van nào vạn năng cho mọi môi trường. Tuổi thọ và hiệu suất của van phụ thuộc hoàn toàn vào việc phối hợp chính xác giữa vật liệu đúc thân van, vật liệu gioăng và nguyên lý cấu tạo đối với từng loại lưu chất cụ thể (nước, khí, hơi, hay hóa chất).

Nên chọn dòng van kết nối mặt bích hay nối ren?

Kết nối ren thường gọn nhẹ, chi phí thấp, phù hợp cho đường ống kích thước nhỏ dưới DN50 và hệ thống áp lực thấp. Đối với đường ống lớn từ DN50 trở lên hoặc hệ thống chịu áp lực cao, rung chấn nhiều, kết nối mặt bích là lựa chọn bắt buộc để đảm bảo khả năng chịu lực và thuận tiện tháo lắp bảo dưỡng.

Có thể tự động hóa hệ thống van công nghiệp có sẵn không?

Có hoàn toàn. Phần lớn các dòng van công nghiệp hiện nay được thiết kế theo tiêu chuẩn ISO 5211 (tiêu chuẩn mặt bích gá bộ điều khiển). Bạn chỉ cần tháo phần tay gạt/tay quay thủ công ra và lắp thêm bộ truyền động bằng điện (Electric Actuator) hoặc bộ điều khiển khí nén (Pneumatic Actuator) là có thể chuyển đổi thành hệ thống van tự động điều khiển từ xa.

Cách chọn van công nghiệp tối ưu cho hệ thống

Việc lựa chọn và ứng dụng đúng dòng armatury valve chất lượng cao là yếu tố cốt lõi giúp nâng cao tuổi thọ của toàn bộ hệ thống đường ống công nghiệp, tối ưu hóa hiệu suất dòng chảy và giảm thiểu tối đa chi phí bảo trì phát sinh cho doanh nghiệp. Ba bài toán kỹ thuật lớn nhất cần giải quyết chính là: xác định đúng tính chất môi trường làm việc, tính toán chuẩn thông số áp suất - nhiệt độ, và lựa chọn mác vật liệu tương thích.
