Butterfly Valve: Giải Pháp Tối Ưu Cho Hệ Thống Công Nghiệp Hiện Đại

Vì sao van bướm được sử dụng phổ biến trong công nghiệp?

Trong quá trình thiết kế và vận hành các hệ thống đường ống quy mô lớn, kỹ sư cơ điện luôn phải đối mặt với áp lực tối ưu không gian và chi phí. Hãy tưởng tượng một hệ thống đường ống cần đóng mở nhanh để xử lý sự cố, nhưng dòng van cổng (gate valve) lắp đặt tại đó lại quá cồng kềnh, mất nhiều thời gian để xoay vô lăng. Không những thế, tại những phân khu có không gian lắp đặt hạn chế, việc gánh một thiết bị nặng hàng chục kilôgam sẽ làm gia tăng tải trọng cơ học lên hệ thống giá đỡ, dẫn đến nguy cơ biến dạng trục ống theo thời gian.

Trước bài toán hóc búa về việc tối ưu chi phí, yêu cầu thiết bị phải dễ vận hành và giảm tải trọng hệ thống, giải pháp thay thế hoàn hảo chính là butterfly valve. Với cấu trúc mỏng nhẹ và cơ chế vận hành thông minh, thiết bị này đã vượt qua nhiều dòng van truyền thống để trở thành mảnh ghép không thể thiếu trong cấu trúc butterfly valve system hiện đại. Việc ứng dụng loại van bướm công nghiệp này không chỉ tháo gỡ điểm nghẽn về mặt không gian mà còn mang lại hiệu suất dòng chảy lý tưởng cho toàn bộ công trình.

Butterfly valve là gì?

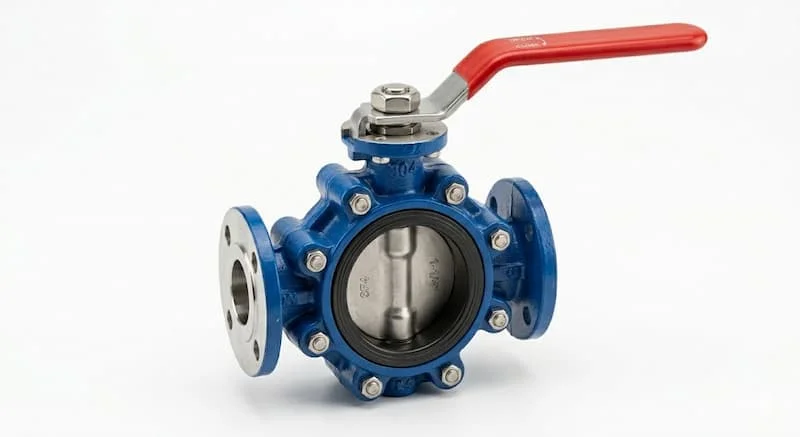

Butterfly valve là loại van công nghiệp sử dụng đĩa van hình cánh bướm để điều tiết hoặc đóng mở lưu chất trong đường ống. Van hoạt động theo cơ chế xoay 1/4 vòng giúp vận hành nhanh và tiết kiệm không gian lắp đặt.

Tại thị trường Việt Nam, dòng thiết bị này thường được gọi với cái tên quen thuộc là van bướm. Điểm đặc trưng phân biệt dòng van này với các sản phẩm khác trên thị trường nằm ở kết cấu hình học tối giản. Thay vì sử dụng một quả bi rỗng hay một cánh cổng trượt lên xuống, thiết bị điều khiển dòng chảy bằng một đĩa xoay dạng tròn dẹt. Nhờ đặc tính đóng mở nhanh 90 độ, sản phẩm cho phép người vận hành cắt hoặc mở dòng lưu chất gần như ngay lập tức. Thêm vào đó, cấu trúc thân van siêu mỏng giúp sản phẩm sở hữu thiết kế nhỏ gọn và trọng lượng nhẹ hơn từ 60% đến 80% so với các dòng van có cùng kích cỡ đường kính.

Nguyên lý hoạt động của van bướm

Về mặt động lực học, đĩa van nằm giữa đường ống và được cố định trên một trục kim loại xuyên suốt vững chắc. Trục van này sẽ kết nối trực tiếp với cơ cấu truyền động bên ngoài như xoay tay gạt hoặc actuator (bộ điều khiển tự động bằng điện hoặc khí nén).

Khi vận hành, trục van truyền lực khiến đĩa xoay trong dải góc xoay 0–90 độ:

• Khi mở hoàn toàn (góc 90 độ): Đĩa van sẽ xoay song song với hướng đi của dòng chảy. Lúc này, dòng lưu chất được giải phóng với lưu lượng lớn, lực cản thủy lực giảm xuống mức tối thiểu.

• Khi đóng hoàn toàn (góc 0 độ): Đĩa van xoay vuông góc chắn toàn bộ thiết diện lòng ống, đĩa ép chặt vào seat (vòng làm kín) tạo độ kín khít tuyệt đối, ngăn dòng lưu chất rò rỉ qua bên kia hệ thống.

Lý do vì sao van bướm đóng mở nhanh nằm ở hành trình chuyển động cực ngắn của nó. Người vận hành chỉ cần dịch chuyển một góc đúng một phần tư vòng tròn để thay đổi trạng thái từ đóng sang mở. Cơ chế này đặc biệt phù hợp cho đường kính lớn bởi lực tác động cơ học được phân phối đều lên trục đối xứng, giảm thiểu hiện tượng kẹt van do chênh lệch áp suất dòng chảy đầu vào.

Các loại van bướm phổ biến hiện nay

Để đáp ứng các tiêu chuẩn khắt khe trong môi trường công nghiệp nặng, dòng thiết bị này được đa dạng hóa thành nhiều chủng loại:

Theo kiểu kết nối

• Wafer van bướm: Dòng van bướm kẹp phổ biến nhất nhờ thiết kế siêu mỏng. Van được định vị giữa hai mặt bích đường ống bằng các bu-lông dài xỏ xuyên suốt, tối ưu chi phí vật liệu.

• Lug van bướm: Thân van có các lỗ xỏ ren riêng biệt. Thiết kế này cho hiện khả năng tháo rời một đầu đường ống hạ lưu mà vẫn giữ được áp suất ở đầu thượng lưu, phục vụ bảo trì an toàn.

• Double flange van bướm: Dòng van hai mặt bích đúc liền trên thân, thường dùng cho các đường ống có kích thước cực lớn hoặc chịu áp lực cao.

Theo phương thức vận hành

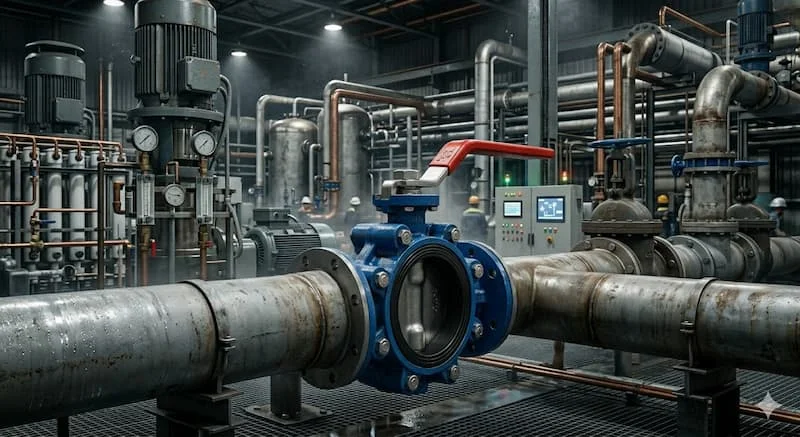

• Tay gạt: Dùng cho các size van nhỏ, thao tác thủ công nhanh chóng.

• Tay quay (Hộp số vô lăng): Tích hợp hộp số trợ lực, dùng cho đường ống lớn để giảm lực tay khi vặn.

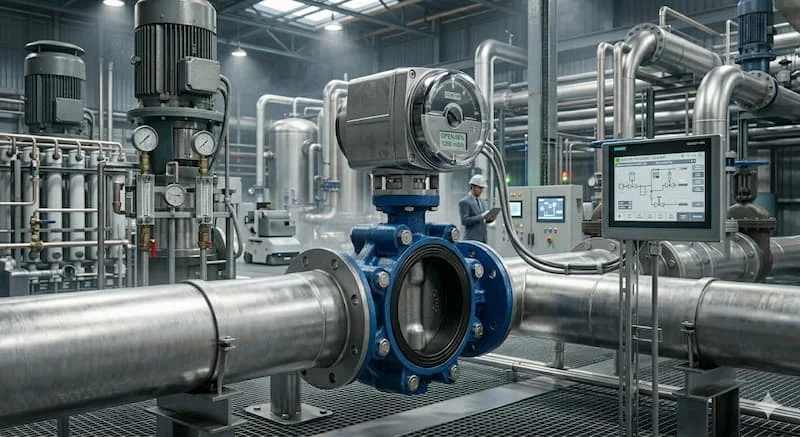

• Điều khiển điện / Khí nén (Actuator): Tích hợp bộ truyền động tự động, liên kết với tủ PLC giúp điều khiển từ xa trong các dây chuyền sản xuất thông minh.

Theo vật liệu chế tạo

• Thân gang đĩa inox: Lựa chọn kinh tế nhất cho hệ thống nước sạch, PCCC.

• Van bướm inox 304/316: Kháng hóa chất và chịu nhiệt độ cao vượt trội, chuyên dùng cho thực phẩm và hóa chất độc hại.

• Nhựa PVC/CPVC: Trơ hoàn toàn với môi trường axit, muối và hóa chất ăn mòn đậm đặc ở nhiệt độ thấp.

Theo thiết kế hình học (Offset)

• Centerline (Đồng tâm): Đĩa và trục nằm chính giữa thân van, dùng cho hệ áp suất thấp.

• Double offset (Lệch tâm đôi) & Triple offset (Lệch tâm ba): Trục van được thiết kế lệch nhẹ so với tâm đĩa để giảm ma sát giữa đĩa và seat khi đóng mở, chịu được áp suất và nhiệt độ siêu cao (High Performance).

Thông số kỹ thuật quan trọng khi chọn van bướm

Khi lựa chọn thiết bị cho hệ thống, bạn cần đặc biệt lưu ý đến các thông số kỹ thuật lõi để tránh hiện tượng quá tải hoặc rò rỉ hệ thống:

• Kích thước danh nghĩa (DN): D dải kích thước cực rộng, kéo dài từ DN40 – DN1200 hoặc lớn hơn.

• Tiêu chuẩn áp lực: Đáp ứng các tiêu chuẩn áp lực phổ biến như PN10/PN16 (Hệ Châu Âu) hoặc JIS/ANSI (Hệ Nhật/Mỹ).

• Vật liệu vòng làm kín (Seat): Yếu tố quyết định độ bền và khả năng chống rò rỉ của van.

So sánh van bướm với ball valve và gate valve

Để có cái nhìn khách quan về lý do tại sao dòng van này lại được ưu tiên, hãy cùng đặt lên bàn cân so sánh với van bi (ball valve) và van cổng (gate valve) ở cùng một kích thước lớn:

Bản phân tích chỉ ra rằng van bướm tiết kiệm không gian lắp đặt một cách triệt để nhờ thân van dạng dẹt. Đối với các đường ống có đường kính lớn, sản phẩm mang lại chi phí thấp hơn rất nhiều so với van bi có cùng công suất. Vì vậy, dòng van này trở thành sự lựa chọn kinh điển và tối ưu cho các hệ thống HVAC/PCCC – nơi luôn đòi hỏi lưu lượng lớn, đóng mở nhanh nhưng phải khống chế được tải trọng đè lên trần kỹ thuật.

Vì sao van bướm được dùng nhiều cho hệ thống lớn?

Đối với các đường ống có kích thước từ DN200 trở lên, việc sử dụng van bi hay van cổng sẽ tạo ra một gánh nặng khổng lồ về cả chi phí lẫn kỹ thuật cơ khí. Ngược lại, van bướm sở hữu thiết kế mỏng nhẹ, giúp giảm tải trọng cho đường ống một cách rõ rệt. Nhờ vậy, chủ đầu tư không cần tốn thêm ngân sách cho các hệ thống bệ đỡ bê tông hay giá treo chịu lực phức tạp.

Hơn thế nữa, do kết cấu đĩa dẹt tốn ít nguyên liệu đúc hơn, chi phí thấp hơn van bi kích thước lớn từ vài lần cho đến vài chục lần tùy thuộc vào chất liệu. Thiết kế trục xoay đơn giản cũng làm cho thiết bị trở nên dễ tự động hóa khi kết hợp với bộ điều khiển khí nén hoặc điện, vận hành mượt mà mà không sợ kẹt cứng. Quy trình tháo lắp, kiểm tra và thay thế seat định kỳ cũng cực kỳ bảo trì đơn giản, giúp giảm tối đa thời gian dừng hoạt động của nhà máy.

Butterfly valve được ứng dụng trong những hệ thống nào?

Nhờ tính đa năng và bền bỉ, thiết bị xuất hiện dày đặc trong nhiều hạ tầng kỹ thuật quan trọng:

• Hệ thống cấp thoát nước & Xử lý nước thải: Điều tiết lưu lượng nước thô, nước sạch tại các nhà máy thủy văn công cộng.

• Hệ thống điều hòa không khí (HVAC): Kiểm soát dòng nước lạnh (Chiller) trong các tòa nhà cao tầng và trung tâm thương mại.

• Hệ thống phòng cháy chữa kiếm (PCCC): Đóng mở dòng nước cứu hỏa áp lực cao, đòi hỏi tính sẵn sàng và tốc độ phản ứng nhanh.

• Nhà máy công nghiệp nặng: Ứng dụng trong dây chuyền sản xuất hóa chất loãng, nhà máy chế biến thực phẩm, nước giải khát, hệ thống cung cấp khí nén và hệ thống hơi nóng áp suất thấp.

Sai lầm thường gặp khi chọn van bướm

Rất nhiều kỹ sư dự án đã phải trả giá đắt bằng việc dừng toàn bộ dây chuyền sản xuất do mắc phải những sai lầm sơ đẳng khi chọn mua thiết bị:

• Chọn sai vật liệu seat cho môi trường hóa chất: Dùng seat EPDM cho môi trường dầu mỏ hoặc axit làm vòng đệm bị trương nở, mủn ra sau vài tuần, gây rò rỉ nghiêm trọng.

• Không kiểm tra áp lực danh định của hệ thống: Lắp van tiêu chuẩn PN10 vào đường ống có áp suất vận hành lên tới 14 bar làm cong đĩa van hoặc rách seat.

• Sử dụng van gang trong môi trường có tính ăn mòn cao: Ham rẻ chọn van gang cho môi trường muối, hóa chất khiến đĩa van bị rỉ sét ăn mòn, gây ô nhiễm lưu chất.

Checklist chọn van bướm phù hợp

Để đảm bảo hệ thống vận hành an toàn và bền bỉ, bạn hãy thực hiện rà soát nghiêm ngặt theo bảng checklist dưới đây trước khi đặt hàng:

• Xác định chính xác lưu chất: Nước, hóa chất, hơi nóng hay thực phẩm để chọn vật liệu thân và seat.

• Kiểm tra áp lực hoạt động tối đa: Chọn chuẩn PN10, PN16, hay ANSI phù hợp với áp suất đỉnh của bơm.

• Xác định nhiệt độ môi trường và lưu chất: Chọn EPDM (dưới 120 độ C) hoặc PTFE/Inox (cho nhiệt độ cao hơn).

• Chọn phương thức điều khiển: Sử dụng tay gạt/tay quay cho hệ cơ học hay dùng actuator cho hệ tự động?

• Đối chiếu tiêu chuẩn mặt bích: Đảm bảo kiểu kết nối (Wafer, Lug hay Flange) trùng khớp với tiêu chuẩn mặt bích có sẵn trên ống.

Hướng dẫn lắp đặt và bảo trì van bướm

Quy trình lắp đặt chuẩn kỹ thuật quyết định đến 50% tuổi thọ của thiết bị. Hãy tuân thủ nghiêm ngặt các nguyên tắc sau:

Khi tiến hành lắp đặt, tuyệt đối không siết lệch mặt bích, lực siết bu-lông ở các góc phải đều nhau để tránh làm vặn vẹo thân van hoặc làm biến dạng vòng đệm làm kín. Một lưu ý cốt lõi là trước khi ép chặt mặt bích, hãy mở hé đĩa van để đảm bảo đĩa không bị cấn vào mép ống.

Trước khi đưa hệ thống vào vận hành chính thức, hãy kiểm tra seat trước vận hành xem có lẫn xỉ hàn hay cát đá bên trong lòng ống hay không. Định kỳ từ 3-6 tháng, bạn nên tiến hành đóng mở định kỳ đối với các van ít sử dụng nhằm ngăn chặn hiện tượng kẹt cứng do cặn bám lâu ngày, đồng thời vệ sinh cặn bám và bôi trơn hộp số tay quay để thiết bị luôn trong trạng thái hoạt động hoàn hảo nhất.

Câu hỏi thường gặp về van bướm

1. Van bướm dùng cho lưu chất nào tốt nhất?

Thiết bị hoạt động lý tưởng nhất trong các môi trường lưu chất dạng lỏng sạch như nước sinh hoạt, nước thải đã qua xử lý, chất lỏng áp suất thấp và các hệ thống khí nén. Đối với chất lỏng chứa nhiều tạp chất rắn, bùn đặc, đĩa van có thể bị mài mòn nhanh chóng.

2. Van bướm có dùng để điều tiết lưu lượng được không?

Có, nhưng giới hạn trong dải góc xoay từ 30 độ đến 60 độ. Không nên hé mở van dưới 30 độ vì áp lực dòng chảy cục bộ đi qua khe hẹp rất lớn, dễ gây ra hiện tượng xâm thực làm xé rách vòng đệm cao su làm kín của van.

3. Butterfly valve và ball valve nên chọn loại nào?

Nếu đường ống có kích thước nhỏ (dưới DN50) và yêu cầu độ kín khít tuyệt đối ở áp suất cao, bạn nên ưu tiên chọn van bi. Nếu hệ thống đường ống lớn (từ DN50 trở lên), không gian chật hẹp và cần tối ưu ngân sách vật tư, van bướm chắc chắn là lựa chọn không thể thay thế.

4. Seat EPDM và PTFE khác nhau như thế nào?

Seat EPDM làm bằng cao su tổng hợp, chịu nhiệt dưới 120 độ C, độ đàn hồi cao, chuyên dùng cho nước sạch và HVAC. Seat PTFE (Teflon) chịu được nhiệt độ lên đến 200 độ  và có độ trơ hóa học tuyệt đối, chuyên dùng cho hóa chất đặc và hệ hơi nóng.

5. Có loại van bướm nào chống ăn mòn tuyệt đối không?

Có. Dòng van bướm inox toàn thân (thân và đĩa bằng inox 304/316) kết hợp với seat bằng chất liệu PTFE là giải pháp tối ưu nhất để chống ăn mòn khi tiếp xúc trực tiếp với các môi trường hóa chất, dung môi công nghiệp khó tính.

Có nên sử dụng van bướm cho hệ thống công nghiệp?

Nhìn một cách tổng thể, với những thế mạnh cốt lõi như kết cấu gọn nhẹ, chi phí hợp lý, khả năng đóng mở nhanh và cực kỳ dễ tự động hóa, loại van này xứng đáng là lựa chọn hàng đầu cho các công trình hạ tầng kỹ thuật hiện đại. Việc thiếu vắng thiết bị này trong các đường ống kích thước lớn sẽ khiến hệ thống trở nên nặng nề, tốn kém chi phí đầu tư ban đầu và gây khó khăn cho công tác vận hành về lâu dài.

Sản phẩm là giải pháp kinh tế và kỹ thuật toàn diện cho các hệ thống HVAC, PCCC, xử lý nước sạch cũng như các dây chuyền sản xuất tại các nhà máy công nghiệp lớn.
