Hướng Dẫn Toàn Diện Về Bellows Sealed Stop Valves Trong Công Nghiệp

Vì sao bellows sealed stop valves quan trọng trong hệ thống công nghiệp?

Trong các nhà máy vận hành hệ thống hơi nóng công suất lớn hoặc dây chuyền truyền dẫn hóa chất nguy hiểm, sự cố rò rỉ tại cổ van luôn là một bài toán kỹ thuật hóc búa. Các dòng van chặn sử dụng bọc đệm (packing) truyền thống rất nhanh xuống cấp dưới tác động của chu kỳ nhiệt và ma sát trục. Khi lớp packing bị hở, hơi nóng thất thoát sẽ gây lãng phí năng lượng nghiêm trọng, trong khi các dòng khí độc, dung môi hoặc hóa chất lọt ra môi trường sẽ trực tiếp đe dọa đến an toàn lao động và làm gián đoạn toàn bộ quy trình sản xuất.

Sự cố rò rỉ không chỉ gây tổn thất vận hành lớn mà còn đẩy doanh nghiệp trước nguy cơ vi phạm các tiêu chuẩn an toàn môi trường nghiêm ngặt. Để giải quyết triệt để vấn đề này, van nước kim loại bellows được thiết kế như một giải pháp kỹ thuật tối ưu, đảm bảo độ kín gần như tuyệt đối (zero leakage) trong các môi trường áp suất cao và nhiệt độ khắc nghiệt, bảo vệ toàn diện cho con người và thiết bị của nhà máy.

Bellows sealed stop valves là gì?

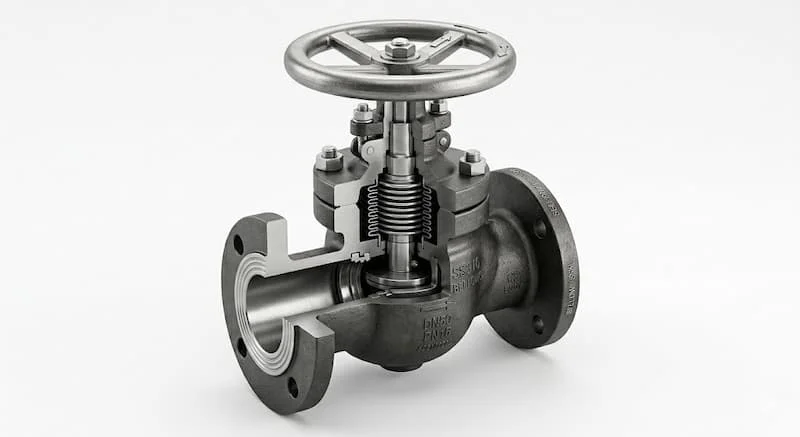

Bellows sealed stop valves là loại van chặn công nghiệp đặc biệt sử dụng ống xếp bằng kim loại (metal bellows) hàn kín để tạo thành hàng rào cơ khí ngăn chặn tuyệt đối tình trạng rò rỉ lưu chất dọc theo trục van ra môi trường bên ngoài.

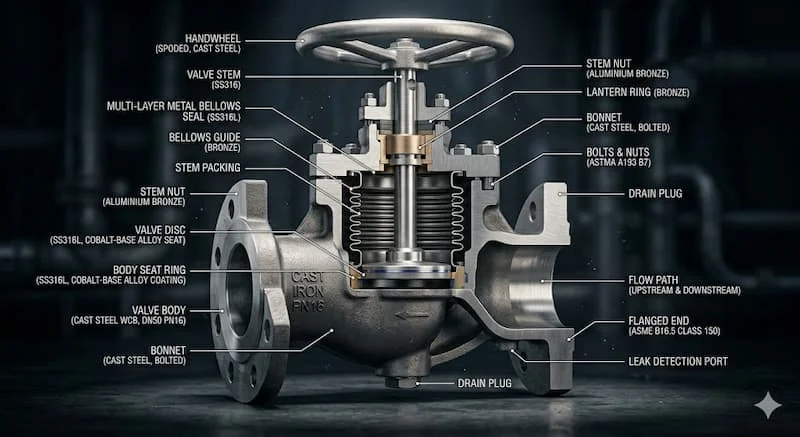

Khác với các dòng van thông thường, cấu trúc của thiết bị được tối ưu hóa nhờ các thành phần cốt lõi:

• Thân van (Valve body): Phần vỏ chịu áp lực chính của dòng lưu chất, thường thiết kế theo dạng chữ S hoặc chữ Y để tối ưu dòng chảy.

• Đĩa van (Disc): Bộ phận trực tiếp tiếp xúc hạ xuống bệ van để ngắt hoặc mở dòng lưu chất.

• Trục van (Stem): Truyền chuyển động tịnh tiến từ bộ điều khiển xuống đĩa van.

• Ống xếp kim loại (Metal bellows): Thành phần quan trọng nhất, một đầu được hàn kín với trục van, đầu còn lại hàn cố định vào nắp van tạo ra vách ngăn cơ học tuyệt đối.

• Nắp van (Bonnet): Phần nắp phía trên bảo vệ cấu trúc ống xếp bên trong.

Nguyên lý hoạt động của van bellows

Cơ chế vận hành của dòng van này dựa trên sự chuyển động thẳng đứng của trục van để đóng hoặc mở dòng lưu chất, tương tự như dòng van cầu tiêu chuẩn. Tuy nhiên, điểm khác biệt tạo nên cuộc cách mạng về độ kín nằm ở sự co giãn nhịp nhàng của ống xếp kim loại bên trong.

Khi người vận hành xoay vô lăng, trục van di chuyển lên xuống kéo theo đĩa van. Song song với hành trình đó, ống xếp kim loại (bellows) sẽ co lại hoặc giãn ra theo chiều dọc mà không hề làm hở vách ngăn cơ học.

Nhờ cấu trúc liên kết hàn kín này, ống xếp đóng vai trò như một màng bảo vệ kim loại thay thế hoàn toàn cho nhiệm vụ làm kín của lớp packing truyền thống. Lưu chất hoàn toàn bị cô lập bên dưới lòng van và không thể tiếp xúc hay len lỏi qua các khe hở của trục. Đó là lý do thiết bị này có khả năng chống rò rỉ hoàn hảo, chịu được chu kỳ làm việc tần suất cao và tuổi thọ vượt trội hơn hẳn các dòng van thông thường trong môi trường nhiệt độ cao hoặc lưu chất có tính xâm thực mạnh.

Các loại bellows valves phổ biến

Theo vật liệu chế tạo

• Cast steel valve (Van thép đúc): Thường sử dụng các mác thép như WCB, chịu được áp lực cao và va đập cơ học cực tốt, lý tưởng cho các đường ống dẫn hơi bão hòa hoặc hơi quá nhiệt.

• Stainless steel valve (Van inox): Chế tạo từ các dòng inox cao cấp như SS304 hoặc SS316, có đặc tính chống ăn mòn hóa học xuất sắc, đáp ứng các tiêu chuẩn khắt khe trong ngành hóa chất nguy hiểm và thực phẩm.

• Alloy steel valve (Van thép hợp kim): Chuyên dụng cho các ứng dụng siêu nhiệt mác thép như WC6, WC9, có khả năng làm việc ổn định ở mức nhiệt độ cực cao mà không bị biến tính cơ học.

Theo kiểu kết nối và mác tiêu chuẩn

• Kết nối mặt bích (Flanged): Cực kỳ phổ biến trong các đường ống lớn, dễ dàng tháo gỡ bảo dưỡng và có khả năng chịu rung chấn tốt.

• Kết nối hàn (Welded): Hàn mút (Butt-weld) hoặc hàn ổ (Socket-weld), triệt tiêu hoàn toàn rủi ro rò rỉ tại khớp nối ống, thường dùng cho hệ thống áp suất siêu cao.

• Tiêu chuẩn thiết kế: Tùy thuộc vào khu vực thiết kế, doanh nghiệp có thể lựa chọn van theo tiêu chuẩn châu Âu (DIN) với áp lực PN16, PN25, PN40 hoặc tiêu chuẩn Mỹ (ANSI/ASME) với các cấp Class 150, Class 300 hay Class 600. Tiêu chuẩn này ảnh hưởng trực tiếp đến kích thước hình học và độ dày chịu lực của thân van.

Thông số kỹ thuật quan trọng cần biết

Việc tính toán và lựa chọn chính xác thông số kỹ thuật là bắt buộc để bảo vệ ống xếp khỏi nguy cơ bị phá hủy nứt gãy dưới áp lực vận hành.

Cần đặc biệt lưu ý đến vật liệu chế tạo bộ phận ống xếp (bellows core). Bộ phận này thường được làm bằng inox nhiều lớp (Multi-layer stainless steel bellows) để vừa đảm bảo độ dẻo dai khi co giãn liên tục, vừa nâng cao khả năng chịu đựng khi áp suất đường ống tăng cao đột ngột.

Bellows sealed stop valves có ưu điểm gì?

• Khả năng chống rò rỉ vượt trội (Zero Leakage): Loại bỏ hoàn toàn tổn thất lưu chất, tiết kiệm hàng ngàn USD chi phí năng lượng hơi nóng thất thoát hàng năm cho các nhà máy.

• An toàn tuyệt đối cho các môi trường độc hại: Ngăn chặn nguy cơ phát tán khí độc độc hại, hóa chất ăn mòn ra ngoài không gian làm việc, bảo vệ sức khỏe người lao động và đáp ứng nghiêm ngặt các chứng chỉ môi trường ISO 14001.

• Tuổi thọ cao và giảm thiểu chi phí bảo trì: Vì không phụ thuộc vào ma sát của các vòng packing siết cổ van, trục van ít bị mài mòn cơ học hơn, chu kỳ vận hành của van tăng lên đáng kể và hạn chế tối đa thời gian dừng máy để siết hay thay packing đệm mới.

So sánh bellows sealed stop valves với globe valve thông thường

Để làm rõ giá trị đầu tư, hãy cùng phân tích kỹ thuật giữa dòng van ống xếp và dòng van cầu (globe valve) tiêu chuẩn sử dụng bọc đệm packing thông thường:

Phân tích chuyên sâu:

Trong các quy trình vận hành nghiêm ngặt (Critical processes) như truyền dẫn dầu nóng, hóa chất độc hoặc hơi quá nhiệt áp lực cao, các kỹ sư luôn ưu tiên chỉ định bellows valves để triệt tiêu mọi rủi ro mất an toàn. Các dòng van cầu thường chỉ nên sử dụng ở các vị trí phụ trợ như đường nước sạch, nước thải áp lực thấp hoặc các hệ thống không đòi hỏi khắt khe về việc kiểm soát khí thải phát tán tự do.

Ứng dụng thực tế và sai lầm thường gặp

Thiết bị này giữ vai trò huyết mạch trong nhiều tổ hợp công nghiệp nặng:

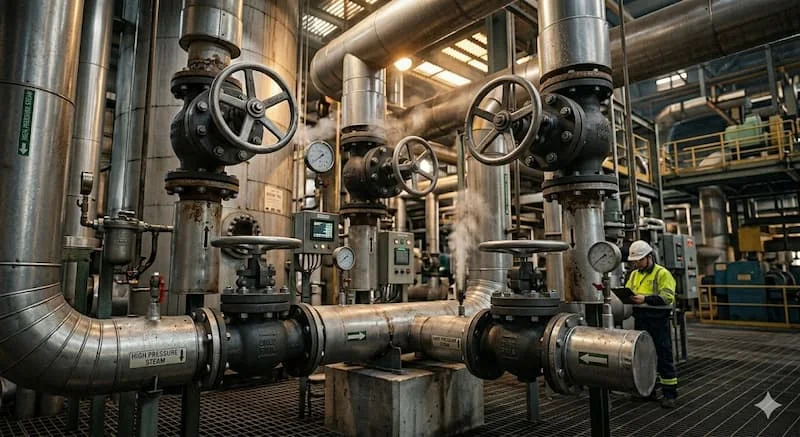

• Hệ thống hơi nóng & dầu truyền nhiệt: Các đường ống chính từ lò hơi (Boiler) đến các thiết bị công nghệ tiêu thụ nhiệt, nơi áp suất và nhiệt độ luôn biến động mạnh.

• Nhà máy sản xuất hóa chất & lọc dầu: Vận chuyển lưu chất hydrocarbon, axit độc hại, dung môi hữu cơ dễ bay hơi.

• Nhà máy nhiệt điện: Các đường xả và đường cấp hơi bổ sung chịu tải nhiệt cực lớn.

Tuy nhiên, trong thực tế mua sắm và vận hành, các đơn vị thường vướng phải các sai lầm nghiêm trọng sau:

1. Không kiểm tra số chu kỳ hoạt động (Cycle life) của bellows: Mỗi dòng van có giới hạn co giãn của ống xếp kim loại (thường từ 5.000 đến 10.000 lần). Sử dụng vượt quá chu kỳ mà không kiểm tra sẽ gây nứt gãy ống xếp do mỏi kim loại.

2. Chọn sai mác vật liệu thân van: Dùng thân [cast steel valve] cho môi trường hóa chất ăn mòn mạnh, dẫn đến vỏ van bị phá hủy nhanh chóng dù bộ phận ống xếp bên trong vẫn còn tốt.

3. Vận hành cưỡng bức quá hành trình: Dùng các dụng cụ đòn bẩy để siết vô lăng quá mạnh khi đóng van, vô tình làm vặn xoắn và móp méo cấu trúc cơ học mỏng của phần ống xếp kim loại bên trong.

Checklist chọn bellows sealed stop valves phù hợp

Để đảm bảo thiết bị vận hành an toàn và bền bỉ, hãy duyệt qua bộ checklist kỹ thuật tiêu chuẩn trước khi đặt mua:

• 1. Xác định môi trường lưu chất: Lưu chất là hơi nóng bão hòa, khí hóa lỏng nguy hiểm, hay hóa chất ăn mòn?

• 2. Thống kê thông số nhiệt độ & áp suất đỉnh: Đảm bảo áp suất và nhiệt độ lớn nhất của hệ thống không vượt quá đường giới hạn bền của vật liệu van.

• 3. Lựa chọn vật liệu vỏ van phù hợp: Thép đúc (WCB) cho hệ hơi thông thường, Thép hợp kim cho siêu nhiệt hoặc Inox cho hóa chất.

• 4. Lựa chọn cấu trúc màng ống xếp kim loại: Ưu tiên cấu trúc ống xếp nhiều lớp (Multi-layer bellows) bằng thép không gỉ để tối ưu hóa khả năng chịu áp và kéo dài vòng đời co giãn.

• 5. Xác nhận tính năng làm kín dự phòng: Chọn van có thiết kế làm kín kép (Double sealing - bao gồm màng bellows chính kết hợp cùng lớp packing phụ ở phía trên) để tăng độ an toàn trong trường hợp xảy ra sự cố nứt bellows bất ngờ.

Hướng dẫn bảo trì và vận hành an toàn

• Quan sát lỗ kiểm tra rò rỉ (Tell-tale port): Trên nắp của các dòng van ống xếp cao cấp thường có một lỗ ren nhỏ được bịt kín. Định kỳ mở lỗ này ra kiểm tra, nếu thấy có lưu chất rò rỉ ra chứng tỏ phần màng bellows bên trong đã bị nứt gãy, cần lên phương án thay thế ruột van ngay.

• Vận hành nhẹ tay, đúng hành trình: Thao tác tay quay vô lăng một cách nhịp nhàng, đều tay. Khi van đã đi hết hành trình đóng hoặc mở hoàn toàn, dừng lại ngay lập tức để bảo vệ kết cấu ren trục và ống xếp.

• Xử lý cặn bẩn đường ống: Thường xuyên xả cặn hệ thống lọc chữ Y phía trước van để tránh các tạp chất rắn bám vào kẽ co giãn của ống xếp kim loại, giảm nguy cơ mài mòn cơ học.

Câu hỏi thường gặp về bellows sealed stop valves

Bellows sealed stop valves có thay thế vòng packing hoàn toàn không?

Không hoàn toàn. Mặc dù màng ống xếp kim loại là cơ cấu làm kín chính chịu trách nhiệm ngăn lưu chất, hầu hết các thiết bị tiêu chuẩn công nghiệp vẫn giữ lại một cụm đệm packing phụ (Stuffed packing) ở phía trên nắp van. Đây là thiết kế làm kín kép dự phòng, đảm bảo nếu màng bellows bị phá hủy bất ngờ do quá tải, lớp packing này sẽ tạm thời giữ lại lưu chất để công nhân kịp thời xử lý sự cố.

Tại sao giá thành của van ống xếp lại cao hơn van chặn thông thường?

Mức giá cao hơn đến từ độ phức tạp trong chế tạo mô-đun ống xếp kim loại đa lớp bằng vật liệu thép không gỉ đặc biệt, đòi hỏi công nghệ hàn laser chính xác để kết nối màng mỏng vào trục van. Đồng thời, van phải trải qua các quy trình kiểm tra rò rỉ bằng khí Heli (Helium leak test) cực kỳ khắt khe trước khi xuất xưởng.

Khi nào thì màng bellows kim loại dễ bị nứt hỏng nhất?

Màng bellows dễ bị phá hủy nhất khi hệ thống xảy ra hiện tượng búa nước (water hammer) tạo áp lực sốc cực đại đột ngột, hoặc khi van vận hành vượt quá giới hạn nhiệt độ thiết kế khiến kim loại bị mỏi nhanh, hoặc có cặn bẩn cơ học lọt vào rãnh xếp gây ma sát làm thủng màng.

Cách chọn bellows sealed stop valves tối ưu cho hệ thống

Tóm lại, đầu tư thiết bị bellows sealed stop valves chất lượng cao là giải pháp then chốt để giải quyết triệt để bài toán rò rỉ lưu chất tại cổ van, bảo vệ môi trường làm việc an toàn và tối ưu hóa hiệu suất năng lượng cho toàn hệ thống. Việc tính toán chính xác các dải thông số áp suất, nhiệt độ, kết hợp cùng việc lựa chọn mác vật liệu vỏ van như [cast steel valve] hoặc van inox chính là nền tảng cốt lõi giúp doanh nghiệp cắt giảm tối đa chi phí bảo dưỡng dài hạn và nâng cao độ tin cậy vận hành cho các quy trình công nghiệp then chốt.
