Hướng Dẫn Toàn Diện Về Gate Valve 6 Inch Trong Hệ Thống Công Nghiệp

Vì sao van cổng DN150 được dùng phổ biến trong hệ thống công nghiệp?

Trong các hệ thống cấp thoát nước, xử lý nước thải hay các đường ống dẫn lưu chất quy mô lớn, việc duy trì một lưu lượng dòng chảy ổn định và liên tục là yếu tố sống còn. Khi hệ thống vận hành với công suất cao, việc sử dụng các dòng van kích thước nhỏ hoặc dòng van có thiết kế lòng hẹp sẽ ngay lập tức lộ ra nhược điểm: lưu lượng bị bóp nghẹt, gây ra hiện tượng tụt áp nghiêm trọng và làm quá tải hệ thống bơm phía trước.

Nghiêm trọng hơn, nếu chọn sai loại van không đáp ứng đủ mức áp lực và lưu lượng cần thiết, rủi ro rò rỉ lưu chất tại các mối nối hay giập nát đĩa van là điều hoàn toàn có thể xảy ra, dẫn đến việc phải dừng toàn bộ dây chuyền sản xuất để sửa chữa.

Để giải quyết triệt để pain point này, các kỹ sư vận hành luôn ưu tiên lựa chọn van cổng DN150 cho các vị trí đường ống trục. Với kích thước lòng van rộng rãi và cơ chế vận hành nâng hạ đĩa van thông minh, dòng van này mang lại khả năng đóng mở vô cùng ổn định, chịu lực tốt và bảo toàn nguyên vẹn lưu lượng chất lỏng mà không gây sụt áp, trở thành giải pháp kỹ thuật tiêu chuẩn cho mọi công trình công nghiệp hiện đại.

Gate valve 6 inch là gì?

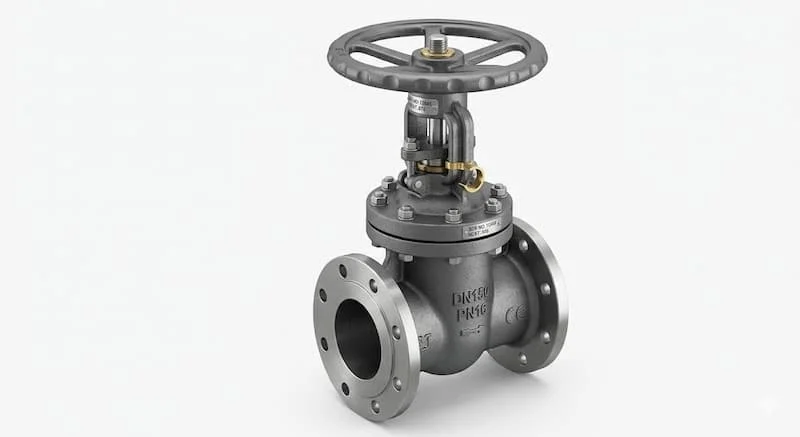

Gate valve 6 inch là dòng van cổng công nghiệp có kích thước đường kính danh nghĩa là 6 inch (tương đương với DN150 hoặc phi 168mm), thường được sử dụng để đóng hoặc mở hoàn toàn dòng lưu chất trong các hệ thống đường ống dẫn nước, hơi nóng, khí nén và dầu khí.

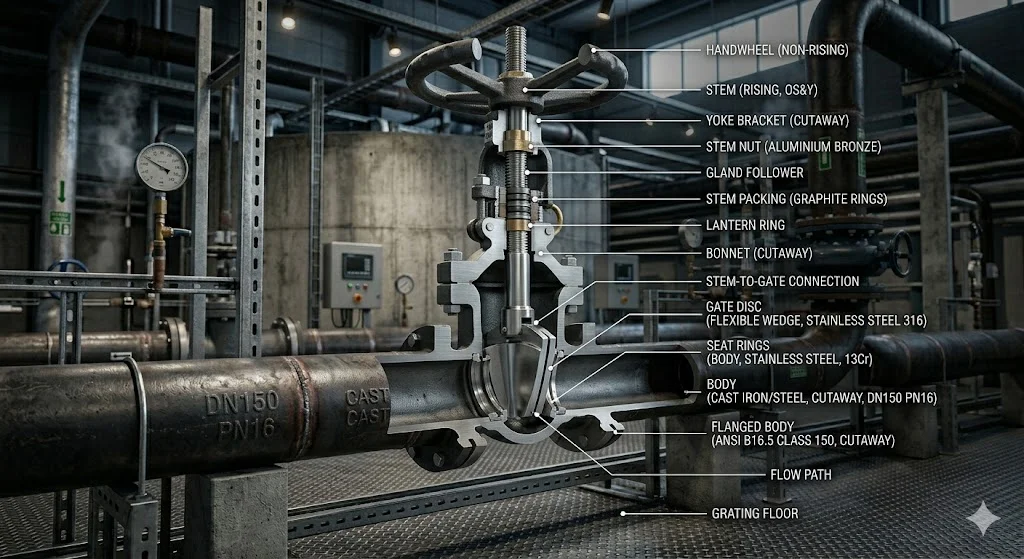

Cấu trúc cơ khí của một cụm van cổng 6 inch bao gồm 5 thành phần cốt lõi:

• Thân van (Body): Phần vỏ bọc chịu lực chính, thường được đúc bằng gang cầu, thép hoặc inox tùy thuộc vào môi trường làm việc, có hai mặt bích hai bên để kết nối trực tiếp vào đường ống.

• Đĩa van (Gate/Wedge): Bộ phận dạng tấm hình nêm, dịch chuyển lên xuống theo chiều đứng để chặn đứng hoặc giải phóng dòng lưu chất.

• Ty van / Trục van (Stem): Thanh kim loại kết nối đĩa van với bộ phận điều khiển, chịu trách nhiệm truyền chuyển động tịnh tiến.

• Tay quay (Handwheel): Vô lăng cơ học điều khiển bằng tay, khi quay vô lăng sẽ làm dịch chuyển ty van và đĩa van.

• Gioăng làm kín (Seat ring): Bộ phận đệm giữa đĩa van và thân van, đảm bảo khi đóng hoàn toàn van sẽ đạt độ khít tuyệt đối, không bị rò rỉ.

Nguyên lý hoạt động của gate valve 6 inch

Cơ chế vận hành của dòng van này dựa trên sự chuyển động tịnh tiến vuông góc với hướng dòng chảy. Khi người vận hành quay tay quay vô lăng theo chiều kim đồng hồ hoặc ngược lại, trục van (ty van) sẽ truyền động lực để nâng hoặc hạ đĩa van dọc theo rãnh dẫn hướng có sẵn bên trong thân van.

• Trạng thái mở hoàn toàn: Đĩa van được kéo lên trên cao tuyệt đối và nằm gọn trong nắp van (bonnet). Lúc này, lòng van trống rỗng, dòng chất lỏng lưu thông xuyên suốt như đi qua một đoạn ống thẳng thông thường.

• Trạng thái đóng hoàn toàn: Đĩa van được hạ xuống vị trí thấp nhất, ép chặt vào hai vòng gioăng làm kín ở đáy van, cắt đứt hoàn toàn dòng chảy của lưu chất.

Sở dĩ van cổng DN150 là lựa chọn hoàn hảo cho các vị trí yêu cầu mở hoàn toàn hoặc đóng hoàn toàn vì khi mở, đĩa van không hề nằm trên đường đi của dòng chảy. Điều này giúp hệ số tổn thất áp suất (pressure drop) của dòng van này gần như bằng 0, bảo toàn áp lực năng lượng của hệ thống bơm.

Các mác tiêu chuẩn và vật liệu phổ biến hiện nay

Trên thị trường hiện tại, dòng van này được phân chia rõ rệt dựa trên tiêu chuẩn thiết kế cơ khí và vật liệu cấu tạo để phù hợp với từng môi trường lưu chất chuyên biệt:

Theo tiêu chuẩn chế tạo

• [DIN gate valve] (Van cổng tiêu chuẩn Đức): Được sản xuất và kiểm định khắt khe theo các thông số kỹ thuật châu Âu như chiều dài cấu trúc, độ dày thân và áp lực làm việc (PN10, PN16, PN25). Dòng van này có độ bền cơ học cực cao, kết nối mặt bích chuẩn xác, thường dùng trong các dự án công nghiệp quy mô lớn đòi hỏi tính đồng bộ cao.

• JIS gate valve (Van cổng tiêu chuẩn Nhật Bản): Phổ biến với các cấp áp lực 10K, 20K, ứng dụng rộng rãi trong các nhà máy có dây chuyền công nghệ xuất xứ từ Nhật Bản hoặc Hàn Quốc.

• ANSI gate valve (Van cổng tiêu chuẩn Mỹ): Chuyên dụng cho phân khúc áp lực cao như Class 150, Class 300, xuất hiện nhiều trong ngành dầu khí và lọc hóa dầu.

Theo vật liệu đúc thân van

• Thân gang (Cast Iron/Ductile Iron): Thường được sơn phủ epoxy chống bám bụi bẩn, chuyên dùng cho hệ thống nước sạch, nước thải trung tính và hệ thống phòng cháy chữa cháy nhờ chi phí đầu tư tối ưu.

• Thân inox (Stainless Steel - SS304, SS316): Kháng hóa chất ăn mòn xuất sắc, chịu được nhiệt độ cao, dùng cho môi trường axit, kiềm hoặc dây chuyền sản xuất thực phẩm.

• Thân thép đúc (Carbon Steel - WCB): Khả năng chịu nhiệt vượt trội vượt mức 400 độ C và chịu áp suất lớn, chuyên dùng cho các đường ống dẫn hơi nóng áp lực cao hoặc dầu thô.

Ứng dụng thực tế và tiêu chí lựa chọn kỹ thuật

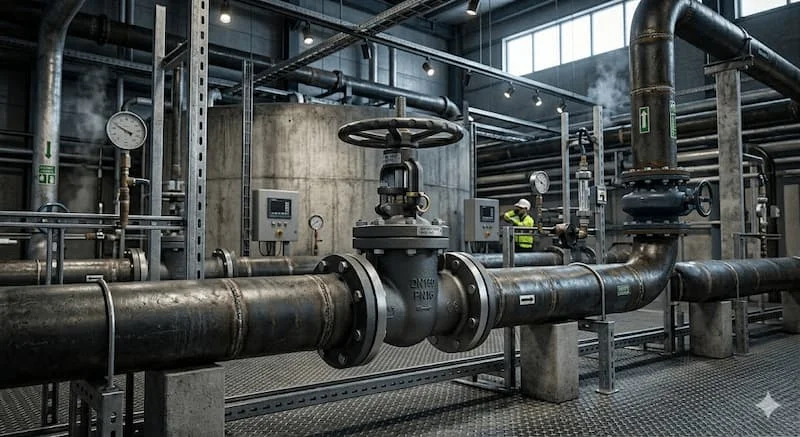

Thiết bị gate valve 6 inch (DN150) xuất hiện trong hầu hết các hạ tầng kỹ thuật đường ống cốt lõi:

• Nhà máy cấp thoát nước đô thị: Lắp đặt tại các đường ống trục chính dẫn nước thô hoặc nước sạch đã qua xử lý.

• Hệ thống phòng cháy chữa cháy (PCCC): Giữ vai trò van chặn chính tại các cụm bơm cứu hỏa công suất lớn cho tòa nhà, nhà xưởng.

• Nhà máy năng lượng và hóa dầu: Quản lý dòng dầu thô, khí đốt hoặc hệ thống hơi bão hòa nhiệt độ cao tại các khu vực lò hơi.

Để lựa chọn được model van tối ưu và tránh lãng phí, doanh nghiệp cần nằm lòng bộ checklist kỹ thuật sau:

1. Kiểm tra mác tiêu chuẩn mặt bích: Đảm bảo mặt bích của van (ví dụ tiêu chuẩn DIN) trùng khớp hoàn toàn với mặt bích đã hàn sẵn trên đường ống để việc siết bu-lông không bị lệch tâm.

2. Lựa chọn cấu trúc ty nổi (Rising stem) hoặc ty chìm (Non-rising stem): Chọn van ty nổi cho các vị trí cần quan sát hành trình đóng mở từ xa bằng mắt thường; chọn van ty chìm cho không gian lắp đặt chật hẹp vì khi mở van, trục van không bị đẩy nhô lên cao.

3. Xác định nguồn gốc chất lượng: Ưu tiên chọn van có đầy đủ chứng chỉ CO/CQ rõ ràng từ các thương hiệu uy tín để đảm bảo độ dày vỏ van đạt chuẩn an toàn dưới áp lực lớn.

Câu hỏi thường gặp về van cổng 6 inch

Tại sao tay quay của van cổng 6 inch cần xoay nhiều vòng mới đóng được hết?

Đây là đặc tính thiết kế cơ khí an toàn của van cổng. Việc phải xoay nhiều vòng giúp đĩa van hạ xuống từ từ, ngăn chặn hiện tượng búa nước (water hammer) – hiện tượng dòng chất lỏng lưu lượng lớn bị dừng đột ngột gây ra sóng áp suất dội ngược làm vỡ đường ống.

Van cổng ty chìm và ty nổi 6 inch khác nhau như thế nào?

Van ty nổi có trục van di chuyển tịnh tiến lên xuống cùng đĩa van khi quay, giúp dễ dàng nhận biết van đang đóng hay mở nhưng tốn không gian phía trên. Van ty chìm có trục van cố định tại chỗ, đĩa van chạy dọc theo ren trục bên trong thân, giúp tiết kiệm diện tích không gian lắp đặt tối đa.

Bao lâu thì nên tiến hành bảo dưỡng van cổng DN150 một lần?

Tùy thuộc vào môi trường lưu chất, tần suất khuyến cáo là từ 6 đến 12 tháng/lần. Cần tiến hành tra mỡ bôi trơn vào trục ren tay quay, kiểm tra độ kín của các vòng đệm cổ van để ngăn ngừa hiện tượng rò rỉ lưu chất ra ngoài vỏ.

Cách chọn van cổng DN150 tối ưu cho hệ thống

Tóm lại, việc ứng dụng dòng thiết bị van cổng DN150 chuẩn xác vào các hệ thống đường ống công nghiệp không chỉ giúp bảo toàn năng lượng lưu lượng, giảm thiểu hiện tượng sụt áp mà còn mang lại sự bảo vệ kiên cố chống lại các nguy cơ rò rỉ kỹ thuật. Việc thấu hiểu chi tiết về nguyên lý cơ khí đóng mở hoàn toàn, phân biệt rõ ràng các tiêu chuẩn quốc tế như [DIN gate valve] cùng với việc lựa chọn đúng mác vật liệu gang, thép hay inox chính là nền tảng cốt lõi giúp tối ưu hóa toàn bộ chi phí vận hành và nâng cao tuổi thọ công trình của doanh nghiệp.
