SS Ball Valve Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng

SS Ball Valve là thuật ngữ tiếng Anh dùng để chỉ van bi inox, một loại van công nghiệp được chế tạo từ thép không gỉ và sử dụng cơ chế xoay viên bi để đóng mở dòng chảy. Thiết bị được ứng dụng rộng rãi trong hệ thống cấp thoát nước, khí nén, thực phẩm, hóa chất và nhiều dây chuyền sản xuất công nghiệp. Nhờ khả năng đóng mở nhanh, kết cấu gọn và khả năng chống ăn mòn của vật liệu inox, Van bi SS là lựa chọn phù hợp cho nhiều hệ thống đường ống yêu cầu độ kín và độ bền.

Tuy nhiên, không phải tất cả van bi inox đều có cấu tạo, vật liệu và khả năng chịu áp suất giống nhau. Để lựa chọn đúng sản phẩm, người dùng cần hiểu rõ cấu tạo, nguyên lý hoạt động, cách phân loại và điều kiện sử dụng của từng dòng van.

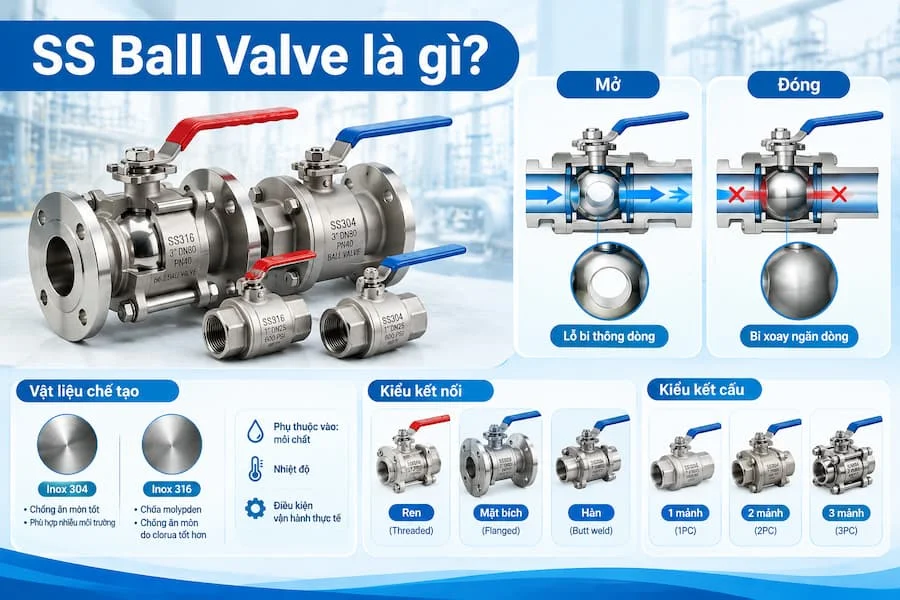

SS Ball Valve là gì?

SS Ball Valve là tên gọi viết tắt của Stainless Steel Ball Valve , nghĩa là van bi bằng thép không gỉ. Thiết bị sử dụng một viên bi có lỗ xuyên tâm làm bộ phận đóng mở chính. Khi xoay viên bi, lỗ trên bi sẽ thay đổi vị trí tương quan với đường ống, từ đó cho phép hoặc ngăn dòng môi chất đi qua.

Vật liệu chế tạo phổ biến của Van bi SS là inox 304 và inox 316. Inox 304 có khả năng chống ăn mòn tốt trong nhiều môi trường thông thường, trong khi inox 316 chứa molypden nên thường có khả năng chống ăn mòn do clorua tốt hơn. Việc lựa chọn vật liệu cần dựa trên đặc tính môi chất, nhiệt độ và điều kiện vận hành thực tế.

Van bi SS có thể được thiết kế với kết nối ren, mặt bích hoặc hàn, tùy theo kích thước và yêu cầu lắp đặt. Ngoài ra, van có nhiều kiểu kết cấu như loại một mảnh, hai mảnh và ba mảnh, đáp ứng các nhu cầu sử dụng khác nhau trong dân dụng và công nghiệp.

Cấu tạo của SS Ball Valve

Một van bi inox tiêu chuẩn thường bao gồm thân van, bi van, trục van, gioăng làm kín và bộ phận điều khiển. Mỗi bộ phận đảm nhiệm một chức năng riêng, phối hợp để thiết bị vận hành ổn định và hạn chế rò rỉ.

Thân van inox

Thân van là phần vỏ bên ngoài, có nhiệm vụ chứa và bảo vệ các chi tiết bên trong, đồng thời chịu áp lực của môi chất. Bộ phận này thường được chế tạo từ inox 304 hoặc inox 316, tùy theo yêu cầu sử dụng.

Thân van có thể được thiết kế thành một mảnh, hai mảnh hoặc ba mảnh ghép lại. Loại một mảnh có kết cấu gọn, trong khi loại hai mảnh và ba mảnh thường thuận tiện hơn cho việc tiếp cận, vệ sinh hoặc bảo trì các bộ phận bên trong, tùy thiết kế cụ thể.

Bi van

Bi van là bộ phận trực tiếp kiểm soát dòng chảy. Chi tiết này có dạng hình cầu, được gia công với lỗ xuyên tâm để môi chất đi qua khi van mở.

Khi bi xoay sao cho lỗ nằm cùng hướng với đường ống, dòng chảy được lưu thông. Khi bi xoay khoảng 90 độ để phần đặc chắn ngang đường ống, van chuyển sang trạng thái đóng. Độ chính xác của bề mặt bi và khả năng phối hợp với gioăng làm kín ảnh hưởng trực tiếp đến độ kín của van.

Trục van

Trục van kết nối bi van với tay gạt hoặc bộ truyền động bên ngoài. Khi người vận hành tác động lên tay gạt, lực xoay được truyền qua trục đến viên bi để thay đổi trạng thái đóng mở.

Trục van thường được thiết kế để chịu lực xoắn trong quá trình vận hành. Bộ phận này cũng cần có kết cấu làm kín phù hợp tại vị trí xuyên qua thân van nhằm hạn chế rò rỉ môi chất ra bên ngoài.

Gioăng làm kín

Gioăng làm kín có nhiệm vụ tạo độ kín giữa bi van và thân van, đồng thời hạn chế rò rỉ khi thiết bị đóng. Vật liệu làm kín thường gặp gồm PTFE và các loại polymer hoặc vật liệu chuyên dụng khác, tùy thiết kế.

Khi lựa chọn Van bi SS, cần kiểm tra khả năng chịu nhiệt, tương thích hóa học và giới hạn áp suất của gioăng. Một thân van bằng inox tốt vẫn có thể không phù hợp nếu vật liệu làm kín không đáp ứng điều kiện làm việc.

Bộ phận điều khiển

Bộ phận điều khiển phổ biến nhất là tay gạt, cho phép người dùng đóng mở van bằng thao tác xoay. Với các hệ thống tự động hóa, van có thể được trang bị bộ truyền động điện hoặc khí nén để vận hành từ xa.

Việc lựa chọn cơ cấu điều khiển phụ thuộc vào kích thước van, tần suất vận hành và yêu cầu quản lý hệ thống.

Nguyên lý hoạt động của Van bi SS

Van bi SS hoạt động dựa trên nguyên lý xoay viên bi quanh trục để kiểm soát dòng môi chất. Với dòng van tay gạt thông dụng, quá trình đóng mở thường được thực hiện bằng thao tác xoay khoảng 90 độ.

Khi van ở trạng thái mở, lỗ xuyên tâm của bi nằm thẳng hàng với đường ống. Môi chất có thể đi qua van với mức cản trở tương đối thấp, đặc biệt ở loại Full Port có đường kính lỗ bi gần tương đương đường kính trong của đường ống.

Khi tay gạt được xoay để đóng van, trục van làm viên bi quay theo. Phần đặc của bi chuyển sang chắn đường dẫn, ngăn dòng môi chất đi qua. Gioăng làm kín tiếp xúc với bề mặt bi để hạn chế rò rỉ.

Nhờ cơ chế này, van bi inox có ưu điểm đóng mở nhanh và dễ vận hành. Tuy nhiên, loại van thông thường chủ yếu được thiết kế để đóng hoặc mở hoàn toàn. Việc duy trì van ở trạng thái mở một phần trong thời gian dài có thể gây ảnh hưởng đến bề mặt làm kín hoặc khả năng vận hành. Nếu cần điều tiết lưu lượng chính xác, nên lựa chọn loại van được thiết kế chuyên dụng cho mục đích đó.

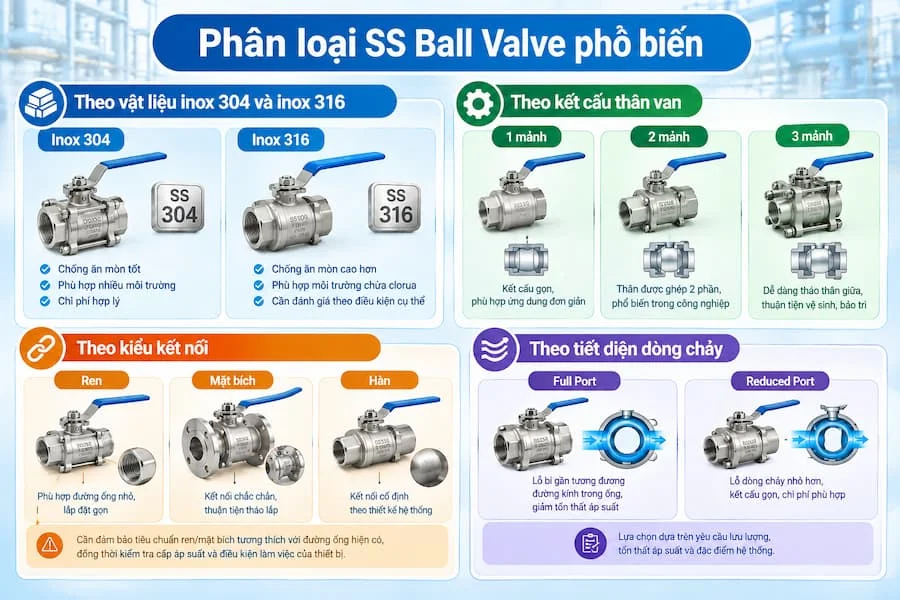

Phân loại SS Ball Valve phổ biến

Phân loại theo vật liệu inox 304 và inox 316

Van bi SS inox 304 được sử dụng rộng rãi trong hệ thống nước, khí nén và nhiều ứng dụng công nghiệp thông thường. Vật liệu này có khả năng chống ăn mòn tốt trong nhiều điều kiện, đồng thời có chi phí tương đối hợp lý.

Trong khi đó, inox 316 thường được ưu tiên khi môi trường có nguy cơ ăn mòn cao hơn, đặc biệt trong một số ứng dụng tiếp xúc với clorua hoặc hóa chất phù hợp với đặc tính vật liệu. Tuy nhiên, inox 316 không chống được mọi loại hóa chất và vẫn cần được đánh giá theo điều kiện cụ thể.

Phân loại theo kết cấu thân van

Van bi inox một mảnh có kết cấu gọn, thường phù hợp với các ứng dụng đơn giản. Van hai mảnh có thân được ghép từ hai phần, phổ biến trong nhiều hệ thống đường ống công nghiệp. Van ba mảnh cho phép tháo phần thân giữa để vệ sinh hoặc bảo trì thuận tiện hơn mà không nhất thiết phải tháo toàn bộ kết nối đường ống, tùy cách lắp đặt.

Phân loại theo kiểu kết nối

Van bi SS kết nối ren thường được sử dụng cho đường ống kích thước nhỏ và các hệ thống cần lắp đặt gọn. Van mặt bích thích hợp với nhiều hệ thống công nghiệp có yêu cầu kết nối chắc chắn và thuận tiện khi tháo lắp. Van hàn được sử dụng khi cần kết nối cố định theo thiết kế hệ thống.

Khi lựa chọn, cần bảo đảm tiêu chuẩn ren hoặc mặt bích tương thích với đường ống hiện có, đồng thời kiểm tra cấp áp suất và điều kiện làm việc của thiết bị.

Phân loại theo tiết diện dòng chảy

Van bi Full Port có lỗ bi gần tương đương đường kính trong của đường ống, giúp hạn chế tổn thất áp suất khi van mở hoàn toàn. Van Reduced Port có lỗ dòng chảy nhỏ hơn, thường có kết cấu gọn hoặc chi phí phù hợp với một số ứng dụng nhất định.

Việc lựa chọn phụ thuộc vào yêu cầu lưu lượng, tổn thất áp suất cho phép và đặc điểm hệ thống.

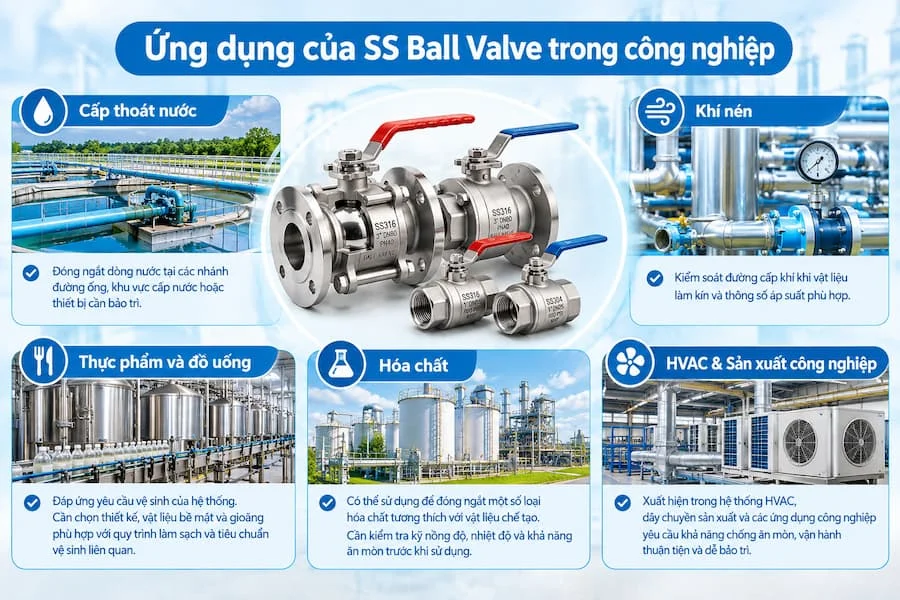

Ứng dụng của SS Ball Valve trong công nghiệp

Nhờ vật liệu inox và khả năng đóng mở nhanh, Van bi SS được sử dụng trong nhiều lĩnh vực khác nhau.

Trong hệ thống cấp thoát nước, van giúp đóng ngắt dòng nước tại các nhánh đường ống, khu vực cấp nước hoặc thiết bị cần bảo trì. Với hệ thống khí nén, van có thể kiểm soát đường cấp khí khi vật liệu làm kín và thông số áp suất phù hợp.

Trong ngành thực phẩm và đồ uống, van bi inox được sử dụng ở những vị trí đáp ứng yêu cầu vệ sinh của hệ thống. Với các ứng dụng này, người dùng cần lựa chọn thiết kế, vật liệu bề mặt và gioăng phù hợp với quy trình làm sạch cũng như tiêu chuẩn vệ sinh liên quan.

Trong ngành hóa chất, SS Ball Valve có thể được sử dụng để đóng ngắt một số loại hóa chất tương thích với vật liệu chế tạo. Cần kiểm tra kỹ nồng độ, nhiệt độ và khả năng ăn mòn trước khi sử dụng, bởi không phải mọi loại inox đều phù hợp với tất cả môi chất.

Ngoài ra, van bi inox còn xuất hiện trong hệ thống HVAC, dây chuyền sản xuất và các ứng dụng công nghiệp yêu cầu thiết bị có khả năng chống ăn mòn, vận hành thuận tiện và dễ bảo trì.

Cách lựa chọn SS Ball Valve phù hợp

Để lựa chọn đúng SS Ball Valve, trước hết cần xác định môi chất sử dụng là nước, khí, hơi hay hóa chất. Mỗi loại môi chất có đặc tính riêng, ảnh hưởng đến lựa chọn vật liệu thân van, bi van và gioăng làm kín.

Tiếp theo, cần xác định kích thước DN, áp suất làm việc, nhiệt độ và lưu lượng yêu cầu. Không nên chỉ chọn van theo kích thước đường ống mà bỏ qua cấp áp suất hoặc giới hạn nhiệt độ của toàn bộ cụm van.

Người dùng cũng cần cân nhắc vật liệu inox 304 hay 316, kiểu kết nối ren hoặc mặt bích, kết cấu một mảnh hay nhiều mảnh và phương thức điều khiển. Nếu van được lắp ở vị trí cần đóng mở thường xuyên hoặc điều khiển tự động, nên đánh giá khả năng tích hợp bộ truyền động phù hợp.

Cuối cùng, hãy kiểm tra tài liệu kỹ thuật, nguồn gốc sản phẩm và thông số do nhà sản xuất công bố. Việc lựa chọn đúng thiết bị giúp giảm nguy cơ rò rỉ, hạn chế thời gian dừng hệ thống và tối ưu chi phí bảo trì.

Kết luận

SS Ball Valve là dòng van bi inox có cơ chế đóng mở bằng cách xoay viên bi, nổi bật với khả năng vận hành nhanh, kết cấu gọn và tính ứng dụng rộng rãi. Sản phẩm có nhiều lựa chọn về vật liệu, kết cấu thân, kiểu kết nối và tiết diện dòng chảy để đáp ứng các yêu cầu khác nhau.

Để sử dụng hiệu quả, cần lựa chọn van dựa trên môi chất, áp suất, nhiệt độ, lưu lượng và điều kiện lắp đặt thực tế. Đồng thời, việc kiểm tra vật liệu làm kín và thông số kỹ thuật của nhà sản xuất là yếu tố quan trọng giúp bảo đảm độ kín, độ bền và sự ổn định của hệ thống đường ống.
