Tổng quan về van công nghiệp các loại: Phân loại, cấu tạo và nguyên lý hoạt động

Trong mọi hệ thống đường ống, từ nhà máy nước, nhà máy hóa chất, dầu khí cho đến hệ thống PCCC hay HVAC, van công nghiệp luôn là thiết bị không thể thiếu. Chọn đúng loại van không chỉ giúp hệ thống vận hành ổn định mà còn kéo dài tuổi thọ thiết bị và đảm bảo an toàn lao động. Bài viết này sẽ giúp bạn hiểu rõ van công nghiệp là gì, cấu tạo chung, cách phân loại phổ biến và nguyên lý hoạt động của từng loại.

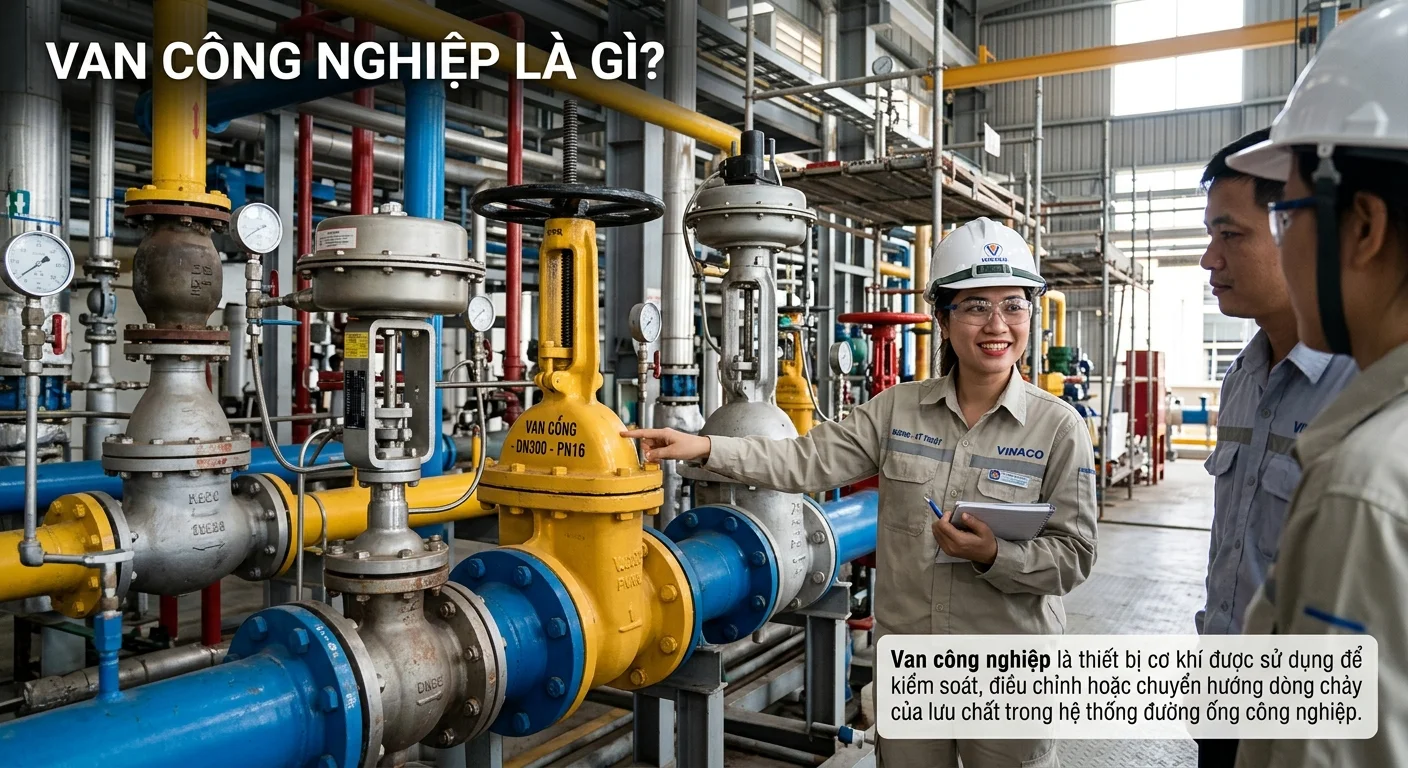

Van công nghiệp là gì?

Van công nghiệp là thiết bị cơ khí được lắp đặt trên đường ống nhằm đóng/mở dòng chảy, điều tiết lưu lượng, kiểm soát áp suất hoặc bảo vệ hệ thống trước hiện tượng dòng chảy ngược của chất lỏng, khí và hơi. Tùy theo yêu cầu vận hành, van có thể được điều khiển bằng tay, bằng bộ điều khiển điện, khí nén, thủy lực hoặc tự động hoạt động nhờ chính áp lực của lưu chất.

Van có kích thước rất đa dạng, từ vài milimet trong các hệ thống đo lường đến hàng mét trong các tuyến ống dẫn nước thủy điện. Vật liệu chế tạo cũng phong phú: gang, thép carbon, thép không gỉ, đồng, nhựa PVC/PP/PVDF… để phù hợp với từng môi trường làm việc.

Cấu tạo chung của van công nghiệp các loại

Dù khác nhau về hình dáng, hầu hết các loại van đều có những bộ phận cơ bản sau:

• Thân van (Body): là phần vỏ chính chịu áp lực, kết nối với đường ống bằng mặt bích, ren hoặc hàn. Thân van quyết định độ bền và khả năng chịu áp của sản phẩm.

• Đĩa van / Cánh van / Viên bi (Disc, Ball, Plug): là bộ phận trực tiếp chặn hoặc cho phép lưu chất đi qua.

• Trục van (Stem): truyền chuyển động từ tay quay hoặc bộ truyền động đến đĩa van.

• Bộ phận làm kín (Seat, Seal, Gasket): đảm bảo van đóng kín, không rò rỉ giữa đĩa van và thân van, cũng như tại vị trí trục.

• Nắp van (Bonnet): đậy kín phần bên trên thân van, đồng thời là nơi lắp đặt trục và gioăng làm kín.

• Cơ cấu điều khiển (Actuator/Handle): có thể là tay gạt, tay quay, bộ điều khiển điện, khí nén hoặc thủy lực.

Phân loại van công nghiệp phổ biến

Có nhiều cách phân loại van, nhưng thông dụng nhất là dựa theo chức năng, cấu tạo và phương thức điều khiển.

Theo chức năng

• Van đóng/mở: dùng để cô lập hoặc cho phép dòng chảy đi qua, ví dụ van cổng, van bi, van bướm.

• Van điều tiết: điều chỉnh lưu lượng, áp suất hoặc nhiệt độ, ví dụ van cầu, van điều khiển, van giảm áp.

• Van một chiều: chỉ cho lưu chất đi theo một hướng, ngăn dòng chảy ngược.

• Van an toàn: tự động xả áp khi áp suất vượt ngưỡng cho phép.

Theo phương thức điều khiển

• Van tay: vận hành bằng tay gạt hoặc tay quay, đơn giản, chi phí thấp.

• Van điều khiển điện: sử dụng động cơ điện, thích hợp cho hệ thống tự động hóa, điều khiển từ xa.

• Van điều khiển khí nén: đóng mở nhanh, phù hợp môi trường dễ cháy nổ.

• Van điện từ: dùng cuộn dây điện từ, thường cho đường ống nhỏ và tần suất đóng mở cao.

• Van tự động: hoạt động nhờ áp lực lưu chất như van một chiều, van an toàn.

Cấu tạo và nguyên lý hoạt động của van công nghiệp các loại

Van bi (Ball valve)

Cấu tạo: gồm thân van, viên bi có khoan lỗ xuyên tâm, trục van, gioăng làm kín (thường bằng PTFE) và tay gạt.

Nguyên lý hoạt động: khi xoay tay gạt 90 độ, viên bi quay theo. Khi lỗ khoan trùng với hướng đường ống, dòng chảy đi qua tự do (van mở); khi lỗ khoan vuông góc với đường ống, dòng chảy bị chặn hoàn toàn (van đóng).

Ưu điểm: đóng mở nhanh, kín khít, ít tổn thất áp suất, bền. Hạn chế: không phù hợp để điều tiết lưu lượng lâu dài vì gioăng dễ mòn. Van bi được dùng rất rộng rãi trong dân dụng, dầu khí, hóa chất và xử lý nước.

Van bướm (Butterfly valve)

Cấu tạo: thân van dạng vòng, đĩa van hình tròn (cánh bướm) gắn trên trục, gioăng làm kín và bộ điều khiển (tay gạt, tay quay hoặc động cơ).

Nguyên lý hoạt động: đĩa van xoay quanh trục một góc 90 độ. Khi đĩa nằm song song với dòng chảy, van mở; khi đĩa vuông góc với dòng chảy, van đóng. Có thể xoay đĩa ở các góc trung gian để điều tiết lưu lượng.

Ưu điểm: gọn nhẹ, giá thành hợp lý, lắp đặt dễ dàng, đặc biệt thích hợp cho đường ống cỡ lớn. Hạn chế: đĩa van luôn nằm trong dòng chảy nên gây một mức tổn thất áp suất nhất định. Van bướm thường gặp trong hệ thống cấp thoát nước, HVAC, PCCC và thực phẩm.

Van cổng / van cửa (Gate valve)

Cấu tạo: thân van, nắp van, đĩa van dạng nêm (hoặc tấm phẳng), trục van có ren và tay quay.

Nguyên lý hoạt động: khi quay tay quay, trục van nâng hoặc hạ đĩa van theo phương vuông góc với dòng chảy. Đĩa nâng lên hoàn toàn thì dòng chảy đi thẳng qua; đĩa hạ xuống thì chặn kín đường ống.

Ưu điểm: khi mở hoàn toàn, tổn thất áp suất rất nhỏ; chịu được áp suất và nhiệt độ cao. Hạn chế: đóng mở chậm, chỉ dùng để đóng/mở hoàn toàn, không dùng để điều tiết lưu lượng vì dòng chảy ở trạng thái mở một phần dễ làm rung và mòn đĩa van.

Van cầu (Globe valve)

Cấu tạo: thân van hình cầu, đĩa van (nút van) di chuyển theo phương thẳng đứng, đế van, trục và tay quay.

Nguyên lý hoạt động: đĩa van được nâng lên hoặc ép xuống đế van nhờ trục ren. Khoảng hở giữa đĩa và đế van quyết định lưu lượng đi qua, nên van cầu có khả năng điều tiết lưu lượng rất tốt.

Ưu điểm: điều chỉnh chính xác, đóng kín tốt. Hạn chế: dòng chảy đổi hướng khi qua van nên tổn thất áp suất lớn hơn so với van cổng và van bi. Van cầu thường dùng trong hệ thống hơi nóng, nước cấp lò hơi và dầu.

Van một chiều (Check valve)

Cấu tạo: thân van, đĩa van (hoặc lá van, quả cầu) và lò xo (ở một số dòng).

Nguyên lý hoạt động: van hoạt động hoàn toàn tự động. Khi lưu chất chảy theo chiều thuận, áp lực đẩy đĩa van mở ra. Khi dòng chảy đảo chiều hoặc dừng lại, đĩa van tự động đóng lại nhờ trọng lực, lò xo hoặc áp lực ngược, ngăn lưu chất chảy ngược.

Các dạng phổ biến gồm van một chiều lá lật (swing), van một chiều lò xo (lift/spring) và van một chiều cánh bướm kẹp. Van thường được lắp sau máy bơm để bảo vệ bơm khỏi hiện tượng búa nước.

Van an toàn (Safety valve) và van giảm áp (Pressure reducing valve)

Van an toàn: bên trong có lò xo được cài đặt sẵn lực nén tương ứng với áp suất tối đa cho phép. Khi áp suất hệ thống vượt ngưỡng này, lực đẩy thắng lực lò xo, đĩa van mở ra để xả bớt lưu chất, giúp tránh nổ đường ống, nồi hơi hoặc bình chịu áp. Khi áp suất giảm về mức an toàn, lò xo đóng van lại.

Van giảm áp: nhận áp suất đầu vào cao và duy trì áp suất đầu ra ổn định ở mức thấp hơn đã cài đặt, nhờ cơ cấu màng hoặc piston cân bằng với lò xo. Van được dùng nhiều trong hệ thống cấp nước tòa nhà, hơi nước và khí nén.

Van điện từ (Solenoid valve)

Cấu tạo: thân van, cuộn dây điện từ (coil), lõi sắt từ (plunger) và lò xo hồi.

Nguyên lý hoạt động: khi cuộn dây được cấp điện, từ trường sinh ra hút lõi sắt, mở (hoặc đóng) cửa van. Khi ngắt điện, lò xo đưa lõi sắt về vị trí ban đầu. Nhờ đó van điện từ đáp ứng nhanh và dễ tích hợp vào hệ thống điều khiển tự động, thường dùng cho nước, khí nén, dầu nhẹ trong đường ống cỡ nhỏ.

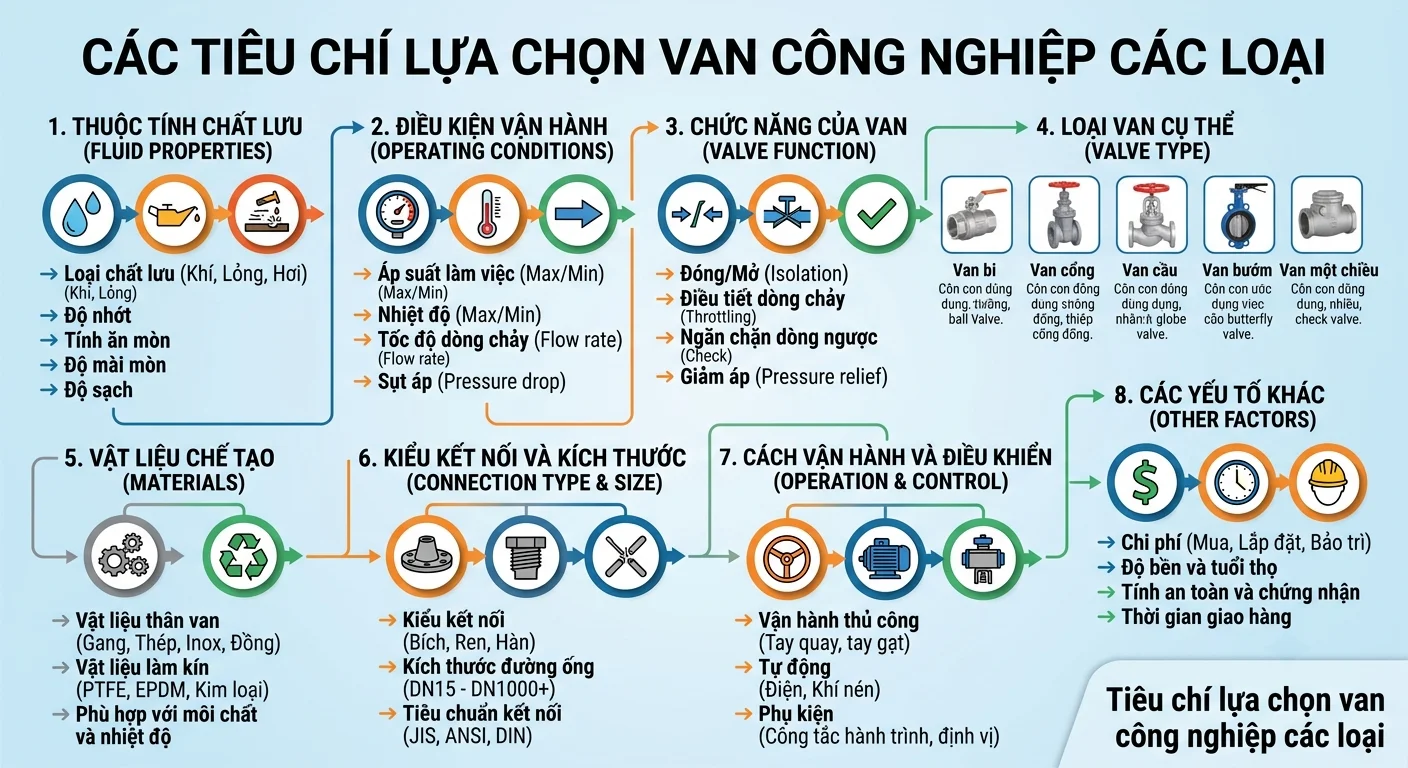

Tiêu chí lựa chọn van công nghiệp các loại

Để chọn được loại van phù hợp, bạn cần cân nhắc các yếu tố sau:

• Loại lưu chất: nước, hơi, khí, dầu, hóa chất ăn mòn, lưu chất có cặn hoặc hạt rắn.

• Áp suất và nhiệt độ làm việc: quyết định vật liệu thân van, gioăng làm kín và cấp áp (PN/Class).

• Chức năng yêu cầu: đóng/mở, điều tiết, chống chảy ngược hay xả áp an toàn.

• Kích thước và kiểu kết nối: mặt bích, ren, hàn hoặc kẹp, phải tương thích với đường ống hiện hữu.

• Phương thức điều khiển: tay, điện, khí nén… tùy mức độ tự động hóa của hệ thống.

• Tiêu chuẩn và chứng nhận: DIN, ANSI, JIS, BS, API… cùng nguồn gốc, thương hiệu và chế độ bảo hành.

• Chi phí vòng đời: không chỉ giá mua ban đầu mà còn chi phí bảo trì, thay thế và tổn thất năng lượng.

Lưu ý khi lắp đặt và bảo trì

Van dù tốt đến đâu cũng cần được lắp đặt và bảo dưỡng đúng cách. Trước khi lắp, cần vệ sinh đường ống để tránh cặn bẩn làm hỏng bề mặt làm kín. Với van một chiều và van cầu, phải lắp đúng chiều mũi tên trên thân van.

Nên bố trí không gian đủ rộng để thao tác và tháo lắp. Trong quá trình vận hành, cần kiểm tra định kỳ tình trạng rò rỉ ở trục van và mặt bích, bôi trơn trục van, thay gioăng khi có dấu hiệu lão hóa và đóng mở van thường xuyên đối với các van ít sử dụng để tránh kẹt cứng.

Kết luận

Van công nghiệp tuy là thiết bị nhỏ nhưng giữ vai trò then chốt trong việc điều khiển và bảo vệ toàn bộ hệ thống đường ống. Mỗi loại van có cấu tạo, nguyên lý và phạm vi ứng dụng riêng: van bi và van bướm cho đóng mở nhanh, van cổng cho đóng mở hoàn toàn, van cầu cho điều tiết, van một chiều và van an toàn cho bảo vệ hệ thống.

Hiểu rõ đặc điểm của từng loại sẽ giúp kỹ sư, nhà thầu và chủ đầu tư lựa chọn chính xác, tối ưu chi phí và đảm bảo hệ thống vận hành an toàn, bền bỉ trong thời gian dài.
