Van 1 Chiều Lò Xo Inox Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng

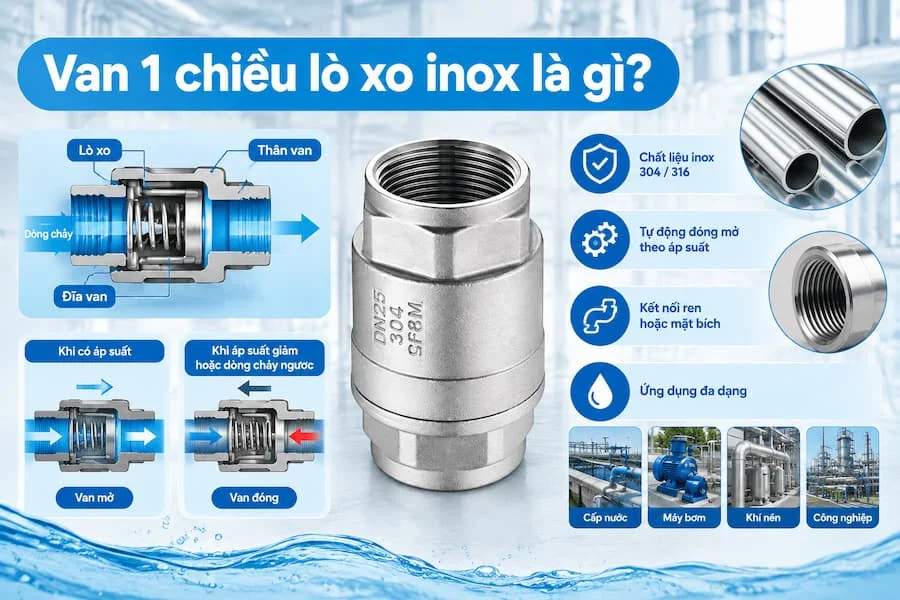

Van 1 chiều lò xo inox là gì?

Van 1 chiều lò xo inox là thiết bị cơ khí được sử dụng trong hệ thống đường ống để cho phép dòng lưu chất đi qua theo một hướng nhất định và hạn chế dòng chảy ngược. Van hoạt động tự động dựa trên sự chênh lệch áp suất giữa đầu vào và đầu ra, kết hợp với lực đàn hồi của lò xo để đóng hoặc mở cửa van.

Thân van thường được chế tạo từ thép không gỉ như inox 304 hoặc inox 316, giúp tăng khả năng chống ăn mòn và độ bền trong nhiều điều kiện làm việc. Tùy theo thiết kế, van có thể sử dụng kiểu kết nối ren hoặc mặt bích để phù hợp với kích thước đường ống và yêu cầu lắp đặt.

Khác với van 1 chiều lá lật, van 1 chiều lò xo thường có bộ phận đóng mở chuyển động theo trục của dòng chảy. Khi áp suất lưu chất đủ lớn để thắng lực lò xo, cửa van mở ra. Khi áp suất giảm hoặc dòng chảy có xu hướng đảo chiều, lò xo đẩy đĩa van về vị trí đóng, giúp hạn chế hiện tượng chảy ngược.

Nhờ cơ chế hoạt động tự động, van một chiều lò xo inox được sử dụng trong hệ thống cấp nước, máy bơm, đường ống khí nén và nhiều ứng dụng công nghiệp. Tuy nhiên, để van hoạt động hiệu quả, cần lựa chọn đúng kích thước, vật liệu, áp suất làm việc và hướng lắp đặt.

Cấu tạo của van một chiều lò xo inox

Van một chiều lò xo inox có cấu tạo tương đối gọn, gồm nhiều bộ phận phối hợp để kiểm soát hướng dòng chảy. Tùy thiết kế và nhà sản xuất, cấu tạo chi tiết có thể khác nhau.

Thân van

Thân van là bộ phận bên ngoài, có nhiệm vụ bảo vệ các chi tiết bên trong và kết nối với hệ thống đường ống. Vật liệu thường gặp là inox 304 hoặc inox 316, tùy theo môi trường sử dụng.

Thân van cần có độ bền cơ học phù hợp để chịu áp lực của lưu chất trong quá trình vận hành. Hai đầu van có thể được thiết kế dạng ren hoặc mặt bích, giúp thuận tiện khi lắp đặt, tháo rời và bảo trì.

Lò xo

Lò xo là bộ phận tạo lực đàn hồi, giữ đĩa van ở vị trí đóng khi không có đủ áp lực dòng chảy để mở van. Khi áp suất đầu vào tăng, lực của lưu chất thắng lực lò xo và đẩy bộ phận đóng mở dịch chuyển.

Độ cứng và đặc tính đàn hồi của lò xo ảnh hưởng đến áp suất mở van cũng như khả năng đóng lại. Vì vậy, cần lựa chọn sản phẩm có thông số phù hợp với lưu lượng và áp suất của hệ thống.

Đĩa van

Đĩa van là bộ phận trực tiếp đóng hoặc mở đường lưu chất. Khi dòng chảy đi đúng chiều và tạo đủ chênh lệch áp suất, đĩa van dịch chuyển khỏi vị trí đóng để cho lưu chất đi qua.

Khi áp suất đầu vào giảm hoặc xuất hiện xu hướng chảy ngược, đĩa van trở về vị trí đóng nhờ lực đàn hồi của lò xo và tác động của áp suất ngược. Độ kín tại vị trí đóng phụ thuộc vào thiết kế, tình trạng bề mặt làm kín và điều kiện làm việc.

Trục dẫn hướng và bộ phận làm kín

Ở nhiều thiết kế, trục hoặc cơ cấu dẫn hướng giúp đĩa van chuyển động đúng vị trí, hạn chế lệch tâm trong quá trình đóng mở.

Bộ phận làm kín thường nằm tại vị trí tiếp xúc giữa đĩa van và bề mặt đế van. Chi tiết này góp phần hạn chế lưu chất rò rỉ ngược khi van đóng. Vật liệu làm kín cần tương thích với nhiệt độ, áp suất và tính chất hóa học của môi chất.

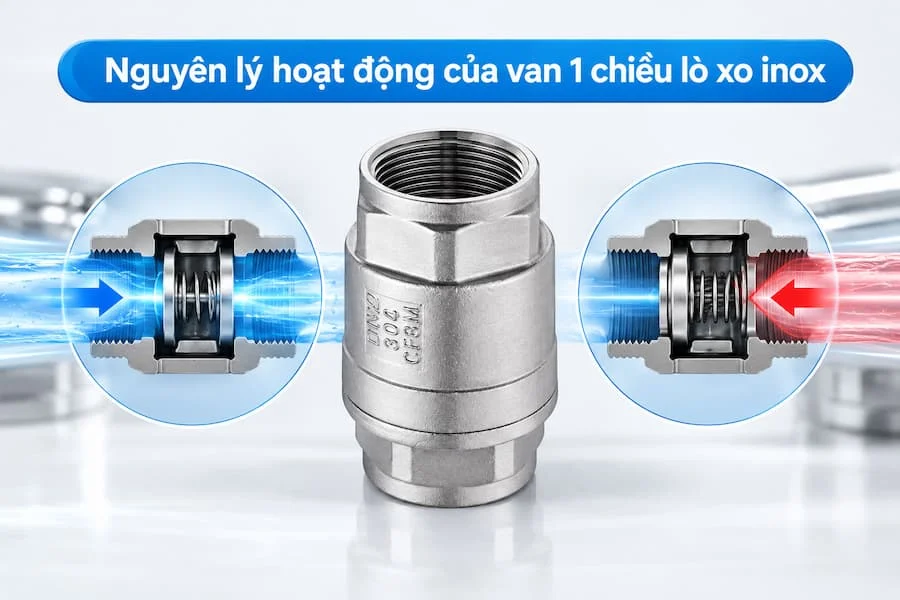

Nguyên lý hoạt động của van 1 chiều lò xo inox

Van một chiều lò xo inox hoạt động dựa trên sự cân bằng giữa áp suất dòng chảy và lực đàn hồi của lò xo. Van không cần người vận hành điều khiển trực tiếp mà tự động thay đổi trạng thái theo điều kiện áp suất trong đường ống.

Khi dòng chảy đi đúng chiều

Khi lưu chất đi vào cửa đầu vào, áp suất tác động lên đĩa van. Nếu chênh lệch áp suất đủ lớn để thắng lực lò xo và các lực cản liên quan, đĩa van sẽ dịch chuyển khỏi đế van.

Lúc này, cửa van mở và lưu chất đi qua theo hướng thiết kế. Mức độ mở phụ thuộc vào chênh lệch áp suất, đặc tính lò xo và lưu lượng thực tế.

Khi áp suất dòng chảy giảm

Khi lưu lượng giảm hoặc áp suất đầu vào không còn đủ để duy trì trạng thái mở, lực đàn hồi của lò xo đẩy đĩa van trở về vị trí đóng.

Cơ chế này giúp van phản ứng tự động khi điều kiện dòng chảy thay đổi. Tùy thiết kế, van có thể đóng nhanh hoặc chậm khác nhau, ảnh hưởng đến đặc tính vận hành của hệ thống.

Khi xuất hiện dòng chảy ngược

Nếu áp suất phía đầu ra cao hơn và lưu chất có xu hướng chảy ngược, đĩa van được đẩy về phía đế van. Lò xo hỗ trợ quá trình đóng, giúp ngăn hoặc hạn chế dòng chảy đảo chiều.

Đây là chức năng quan trọng trong các hệ thống có máy bơm, nơi dòng chảy ngược có thể gây ảnh hưởng đến thiết bị và quá trình vận hành. Tuy nhiên, van 1 chiều không thay thế các thiết bị bảo vệ áp suất khác và không phải lúc nào cũng đảm bảo độ kín tuyệt đối.

Ưu điểm nổi bật của van 1 chiều lò xo inox

Khả năng chống ăn mòn tốt

Nhờ sử dụng vật liệu thép không gỉ, van có thể chống ăn mòn trong nhiều môi trường tốt hơn một số vật liệu thông thường. Inox 304 phù hợp với nhiều ứng dụng cấp nước và công nghiệp nhẹ, trong khi inox 316 thường được cân nhắc khi cần khả năng chống ăn mòn cao hơn trong những môi trường phù hợp.

Dù vậy, khả năng chống ăn mòn còn phụ thuộc vào nồng độ hóa chất, nhiệt độ và điều kiện vận hành. Không nên mặc định mọi loại inox đều phù hợp với tất cả môi chất.

Hoạt động tự động

Van tự đóng mở theo điều kiện áp suất mà không cần sử dụng tay gạt hoặc bộ truyền động riêng. Điều này giúp đơn giản hóa quá trình vận hành và hạn chế sự can thiệp thường xuyên của người sử dụng.

Thiết kế nhỏ gọn

Nhiều dòng van 1 chiều lò xo có thiết kế gọn, thuận tiện lắp đặt tại những vị trí có không gian hạn chế. Một số loại có thể được lắp theo phương ngang hoặc phương đứng, nhưng cần tuân thủ hướng dòng chảy và hướng lắp đặt do nhà sản xuất quy định.

Hạn chế dòng chảy ngược

Van giúp giảm nguy cơ lưu chất chảy ngược trong đường ống, góp phần bảo vệ máy bơm và thiết bị liên quan. Tuy nhiên, hiệu quả bảo vệ phụ thuộc vào thời gian đóng van, độ kín và đặc tính áp suất của hệ thống.

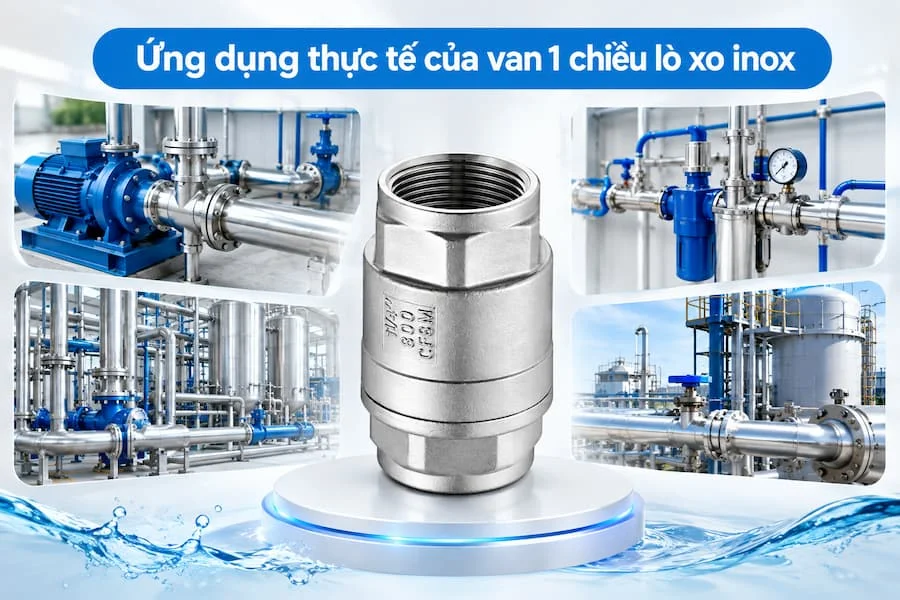

Ứng dụng thực tế của van một chiều lò xo inox

Hệ thống cấp nước và máy bơm

Trong hệ thống cấp nước, van thường được lắp trên đường ống để hạn chế nước chảy ngược khi máy bơm dừng hoạt động. Điều này giúp giảm nguy cơ dòng chảy đảo chiều và hỗ trợ bảo vệ các thiết bị trong hệ thống.

Tuy nhiên, cần lựa chọn áp suất mở van phù hợp để tránh làm tăng tổn thất áp suất hoặc ảnh hưởng đến hiệu suất bơm.

Hệ thống khí nén

Van một chiều lò xo inox có thể được sử dụng trong một số đường ống khí nén nhằm duy trì hướng dòng khí theo yêu cầu. Vật liệu và kết cấu van cần phù hợp với áp suất khí nén, lưu lượng và điều kiện làm việc thực tế.

Hệ thống đường ống công nghiệp

Trong nhà máy và dây chuyền sản xuất, van có thể được lắp đặt trên đường ống dẫn nước, khí hoặc các lưu chất tương thích với vật liệu chế tạo. Chức năng ngăn dòng chảy ngược giúp hỗ trợ bảo vệ thiết bị và duy trì hướng vận chuyển lưu chất.

Hệ thống hóa chất và môi trường ăn mòn

Với các ứng dụng có môi trường ăn mòn, van inox 316 có thể được cân nhắc nếu vật liệu phù hợp với hóa chất cụ thể. Ngoài thân van, cần kiểm tra cả vật liệu lò xo, đĩa van và gioăng làm kín để đảm bảo toàn bộ cụm van tương thích với môi chất.

Cách lựa chọn van 1 chiều lò xo inox phù hợp

Để lựa chọn đúng sản phẩm, người dùng cần xem xét các yếu tố kỹ thuật quan trọng thay vì chỉ dựa vào kích thước hoặc giá bán.

Vật liệu: Chọn inox 304 hoặc inox 316 theo mức độ ăn mòn của môi trường và yêu cầu sử dụng.

Kích thước: Xác định đường kính danh nghĩa như DN15, DN20, DN25, DN32 hoặc DN50 theo thiết kế đường ống. Kích thước van cần phù hợp với lưu lượng và đầu nối thực tế.

Kiểu kết nối: Van nối ren thường thuận tiện với đường ống nhỏ và dễ tháo lắp. Van mặt bích có thể phù hợp với các hệ thống có kích thước lớn hơn hoặc yêu cầu kết nối theo tiêu chuẩn cụ thể.

Áp suất và nhiệt độ: Kiểm tra áp suất làm việc tối đa, nhiệt độ cho phép và áp suất mở van do nhà sản xuất công bố.

Môi chất sử dụng: Đánh giá tính chất của nước, khí hoặc hóa chất để lựa chọn vật liệu thân van, lò xo và bộ phận làm kín phù hợp.

Lưu ý khi lắp đặt và bảo trì

Trước khi lắp đặt, cần kiểm tra kích thước, hướng mũi tên dòng chảy và tình trạng các đầu kết nối. Lắp van đúng chiều là yêu cầu quan trọng để thiết bị thực hiện chức năng ngăn dòng chảy ngược.

Đường ống cần được vệ sinh trước khi đưa vào vận hành nhằm hạn chế cặn bẩn làm kẹt đĩa van hoặc ảnh hưởng đến bề mặt làm kín. Khi lắp ren, cần sử dụng vật liệu làm kín phù hợp và tránh siết quá lực. Với van mặt bích, cần sử dụng gioăng đúng loại và siết bu lông theo quy trình kỹ thuật.

Trong quá trình sử dụng, nên kiểm tra định kỳ tình trạng rò rỉ, tiếng ồn bất thường, rung động và hiện tượng dòng chảy ngược. Nếu van bị kẹt, lò xo suy giảm đàn hồi hoặc bề mặt làm kín hư hỏng, cần kiểm tra và thay thế bộ phận phù hợp theo hướng dẫn của nhà sản xuất.

Kết luận

Van 1 chiều lò xo inox là thiết bị quan trọng trong nhiều hệ thống đường ống nhờ khả năng tự động đóng mở và hạn chế dòng chảy ngược. Với cấu tạo gồm thân van, lò xo, đĩa van và các bộ phận làm kín, thiết bị có thể đáp ứng nhiều nhu cầu sử dụng trong hệ thống cấp nước, khí nén và công nghiệp.

Để van hoạt động ổn định, cần lựa chọn đúng vật liệu, kích thước, kiểu kết nối và thông số áp suất. Đồng thời, việc lắp đặt đúng chiều và bảo trì định kỳ sẽ giúp nâng cao độ tin cậy, hạn chế sự cố và kéo dài tuổi thọ của hệ thống.
