Phân Loại Van Cửa Đồng: Các Loại Phổ Biến Và Cách Nhận Biết

Van cửa đồng là thiết bị được sử dụng phổ biến trong hệ thống cấp nước dân dụng và một số ứng dụng công nghiệp. Với chức năng đóng hoặc mở hoàn toàn dòng chảy, van giúp kiểm soát nguồn nước, hỗ trợ bảo trì đường ống và hạn chế dòng môi chất đi qua khi cần thiết. Trên thị trường, valve cửa đồng có nhiều loại khác nhau về cấu trúc ty van, kiểu kết nối, kích thước và vật liệu chế tạo.

Việc phân loại valve cửa đồng giúp người dùng nhận biết đặc điểm của từng sản phẩm, lựa chọn thiết bị phù hợp với không gian lắp đặt và điều kiện vận hành. Dưới đây là những cách phân loại phổ biến cùng các dấu hiệu nhận biết cần lưu ý khi chọn mua.

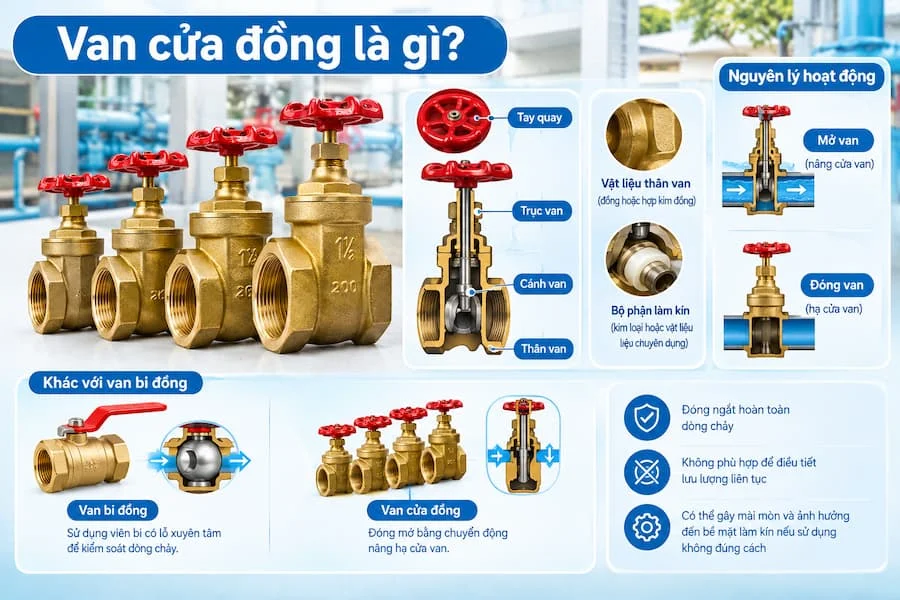

Van cửa đồng là gì?

Van cửa đồng, còn được gọi là van cổng đồng, là loại van sử dụng một bộ phận đóng mở dạng cửa để kiểm soát dòng chảy trong đường ống. Khi vận hành, người dùng xoay tay quay để nâng hoặc hạ cửa van, từ đó cho phép dòng nước đi qua hoặc ngăn dòng chảy.

Vật liệu chế tạo thân van thường là đồng hoặc hợp kim đồng phù hợp với điều kiện sử dụng. Bộ phận làm kín có thể được thiết kế từ kim loại hoặc kết hợp với vật liệu làm kín chuyên dụng tùy từng dòng sản phẩm.

Khác với van bi đồng sử dụng viên bi có lỗ xuyên tâm, valve cửa đồng đóng mở bằng chuyển động nâng hạ cửa van. Thiết kế này phù hợp với chức năng đóng ngắt hoàn toàn, không được ưu tiên để điều tiết lưu lượng liên tục vì có thể gây mài mòn và ảnh hưởng đến bề mặt làm kín.

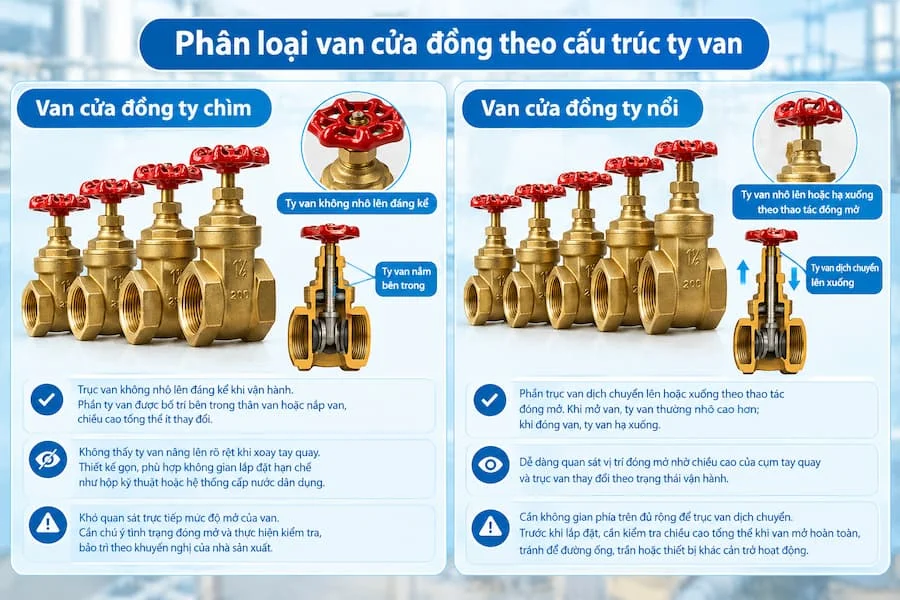

Phân loại valve cửa đồng theo cấu trúc ty van

Van cửa đồng ty chìm

Valve cửa đồng ty chìm là loại có trục van không nhô lên đáng kể khi vận hành. Phần ty van được bố trí bên trong kết cấu thân van hoặc nắp van, vì vậy chiều cao tổng thể của thiết bị thường ít thay đổi trong quá trình đóng mở.

Đặc điểm dễ nhận biết là khi xoay tay quay, người dùng không thấy ty van nâng lên rõ rệt. Nhờ thiết kế gọn, loại van này phù hợp với những vị trí có không gian lắp đặt hạn chế, chẳng hạn hộp kỹ thuật hoặc một số hệ thống cấp nước dân dụng.

Tuy nhiên, do ty van nằm bên trong, việc quan sát trực tiếp mức độ mở của van có thể khó khăn hơn. Người vận hành cần chú ý đến tình trạng đóng mở và thực hiện kiểm tra, bảo trì theo khuyến nghị của nhà sản xuất.

Valve cửa đồng ty nổi

Valve cửa đồng ty nổi có phần trục van dịch chuyển lên hoặc xuống theo thao tác đóng mở. Khi mở van, ty van thường nhô cao hơn; khi đóng van, ty van hạ xuống.

Dấu hiệu nhận biết rõ nhất là chiều cao của cụm tay quay và trục van thay đổi theo trạng thái vận hành. Cấu tạo này giúp người dùng dễ quan sát vị trí đóng mở, thuận tiện cho việc kiểm tra trong quá trình sử dụng.

Tuy nhiên, van ty nổi cần khoảng không gian phía trên đủ rộng để trục van dịch chuyển. Vì vậy, trước khi lắp đặt cần kiểm tra chiều cao tổng thể khi van mở hoàn toàn, tránh để đường ống, trần hoặc thiết bị khác cản trở hoạt động.

Phân loại Valve cửa đồng theo kiểu kết nối

Valve cửa đồng nối ren

Valve cửa đồng nối ren sử dụng các đầu ren để kết nối trực tiếp với đường ống hoặc phụ kiện tương thích. Đây là kiểu kết nối phổ biến ở những đường ống nước có kích thước nhỏ, đặc biệt trong hệ thống cấp nước sinh hoạt.

Ưu điểm của loại van này là kết cấu gọn, thao tác lắp đặt tương đối đơn giản và thuận tiện khi cần thay thế. Khi lựa chọn, cần xác định chính xác kích thước ren, tiêu chuẩn ren và loại ren trong hoặc ren ngoài để bảo đảm tương thích với đường ống.

Trong quá trình lắp đặt, không nên siết quá lực vì có thể làm hỏng ren hoặc gây nứt chi tiết đồng. Vật liệu làm kín ren cũng cần phù hợp với môi chất và điều kiện áp suất làm việc.

Phân Loại Van Cửa Đồng: Các Loại Phổ Biến Và Cách Nhận Biết

Valve cửa đồng kết nối mặt bích ít phổ biến hơn loại nối ren trong các ứng dụng dân dụng thông thường. Kiểu kết nối này sử dụng các mặt bích và bulông để liên kết van với đường ống hoặc thiết bị.

Khi gặp loại van này, người dùng cần kiểm tra tiêu chuẩn mặt bích, kích thước danh nghĩa, cấp áp suất và yêu cầu làm kín tại mối nối. Các thông số phải đồng bộ với hệ thống đường ống để tránh sai lệch khi lắp đặt.

Do Valve cửa đồng thường được sử dụng ở các kích thước nhỏ, cần kiểm tra catalogue của nhà sản xuất để xác nhận sản phẩm thực tế có kiểu kết nối mặt bích hay không, thay vì mặc định mọi dòng Valve cửa đồng đều có cấu hình này.

Phân loại Valve cửa đồng theo kích thước danh nghĩa

Kích thước là một tiêu chí quan trọng khi lựa chọn Valve cửa đồng. Trên thị trường có nhiều kích thước khác nhau, trong đó các cỡ DN15, DN20, DN25 và DN32 thường gặp trong hệ thống cấp nước quy mô nhỏ.

Valve cửa đồng DN15: Là kích thước danh nghĩa nhỏ, thường được sử dụng tại các nhánh cấp nước hoặc đường ống có lưu lượng không lớn. Khi lựa chọn, cần kiểm tra kích thước ren thực tế thay vì chỉ dựa vào tên DN.

Valve cửa đồng DN20: Thường được cân nhắc cho các đường ống cấp nước dân dụng có kích thước tương ứng. Thiết bị cần phù hợp với lưu lượng sử dụng, áp suất hệ thống và tiêu chuẩn kết nối.

Valve cửa đồng DN25: Có kích thước danh nghĩa lớn hơn DN15 và DN20, thích hợp với những vị trí có yêu cầu lưu lượng cao hơn nếu điều kiện đường ống cho phép.

Valve cửa đồng DN32 trở lên: Có thể được sử dụng trong các tuyến ống lớn hơn hoặc một số hệ thống kỹ thuật chuyên dụng. Cần kiểm tra khả năng cung cấp của từng nhà sản xuất, bởi không phải dòng Valve cửa đồng nào cũng có đầy đủ các kích thước này.

Lưu ý rằng DN là kích thước danh nghĩa, không phải đường kính đo trực tiếp của đầu ren. Người dùng nên đối chiếu bảng kích thước của nhà sản xuất trước khi mua van thay thế.

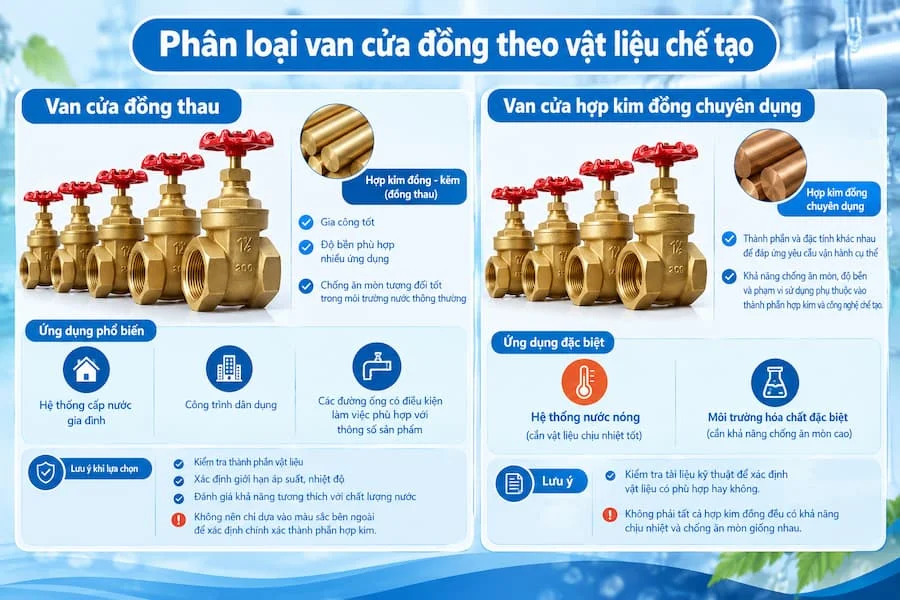

Phân loại Valve cửa đồng theo vật liệu chế tạo

Valve cửa đồng thau

Đồng thau là hợp kim chủ yếu của đồng và kẽm, thường được sử dụng để chế tạo các loại van nước dân dụng. Vật liệu này có khả năng gia công tốt, độ bền phù hợp với nhiều ứng dụng và khả năng chống ăn mòn tương đối tốt trong môi trường nước thông thường.

Valve cửa đồng thau thường được sử dụng trong hệ thống cấp nước gia đình, công trình dân dụng và các đường ống có điều kiện làm việc phù hợp với thông số sản phẩm.

Khi lựa chọn, cần kiểm tra thành phần vật liệu, giới hạn áp suất, nhiệt độ và khả năng tương thích với chất lượng nước. Không nên chỉ dựa vào màu sắc bên ngoài để xác định chính xác thành phần hợp kim.

Van cửa hợp kim đồng chuyên dụng

Một số dòng van có thể sử dụng hợp kim đồng với thành phần và đặc tính khác nhau nhằm đáp ứng yêu cầu vận hành cụ thể. Khả năng chống ăn mòn, độ bền và phạm vi sử dụng phụ thuộc vào thành phần hợp kim cũng như công nghệ chế tạo.

Đối với hệ thống nước nóng hoặc môi trường có thành phần hóa học đặc biệt, cần kiểm tra tài liệu kỹ thuật để xác định vật liệu có phù hợp hay không. Không phải tất cả hợp kim đồng đều có khả năng chịu nhiệt và chống ăn mòn giống nhau.

Cách nhận biết và lựa chọn Valve cửa đồng phù hợp

Để nhận biết đúng loại Valve cửa đồng, trước tiên cần quan sát cấu trúc ty van. Nếu ty van dịch chuyển lên xuống khi xoay tay quay, đó thường là van ty nổi; nếu chiều cao trục van gần như không thay đổi, có thể là van ty chìm.

Tiếp theo, hãy kiểm tra kiểu kết nối. Van nối ren có đầu ren ở hai phía, trong khi van mặt bích có các mặt bích với lỗ bulông để liên kết với đường ống. Việc xác định đúng kiểu kết nối giúp hạn chế tình trạng mua sai sản phẩm hoặc phải thay đổi phụ kiện khi lắp đặt.

Kích thước DN, áp suất làm việc và nhiệt độ cũng cần được đối chiếu với yêu cầu thực tế. Không nên chọn van chỉ dựa trên đường kính ống mà bỏ qua lưu lượng, áp suất và giới hạn vận hành của sản phẩm.

Ngoài ra, nên kiểm tra nhãn hiệu, nguồn gốc, vật liệu thân van và tài liệu kỹ thuật đi kèm. Với hệ thống nước nóng hoặc ứng dụng đặc biệt, cần xác nhận rõ giới hạn nhiệt độ, khả năng tương thích vật liệu và tiêu chuẩn sản phẩm trước khi đưa vào sử dụng.

Kết luận

Valve cửa đồng có thể được phân loại theo cấu trúc ty van, kiểu kết nối, kích thước danh nghĩa và vật liệu chế tạo. Mỗi loại có đặc điểm riêng, phù hợp với những không gian lắp đặt và điều kiện vận hành khác nhau.

Để lựa chọn chính xác, người dùng nên xác định nhu cầu đóng ngắt, kích thước đường ống, kiểu kết nối, áp suất và nhiệt độ làm việc. Đồng thời, cần đối chiếu thông số kỹ thuật của nhà sản xuất để bảo đảm Valve cửa đồng phù hợp với hệ thống, vận hành ổn định và thuận tiện cho công tác bảo trì lâu dài.
