Van DN50 là gì? Kích thước quy đổi và thông số kỹ thuật chi tiết

Trong các hệ thống cấp thoát nước, PCCC, hơi nóng, hóa chất hay khí nén, van nước DN50 là một trong những kích cỡ được sử dụng phổ biến nhất. Tuy nhiên, nhiều người vẫn nhầm lẫn giữa DN50, phi 60, phi 63 hay 2 inch. Bài viết dưới đây sẽ giúp bạn hiểu rõ van nước DN50 là gì, cách quy đổi kích thước và các thông số kỹ thuật quan trọng khi lựa chọn.

Van DN50 là gì?

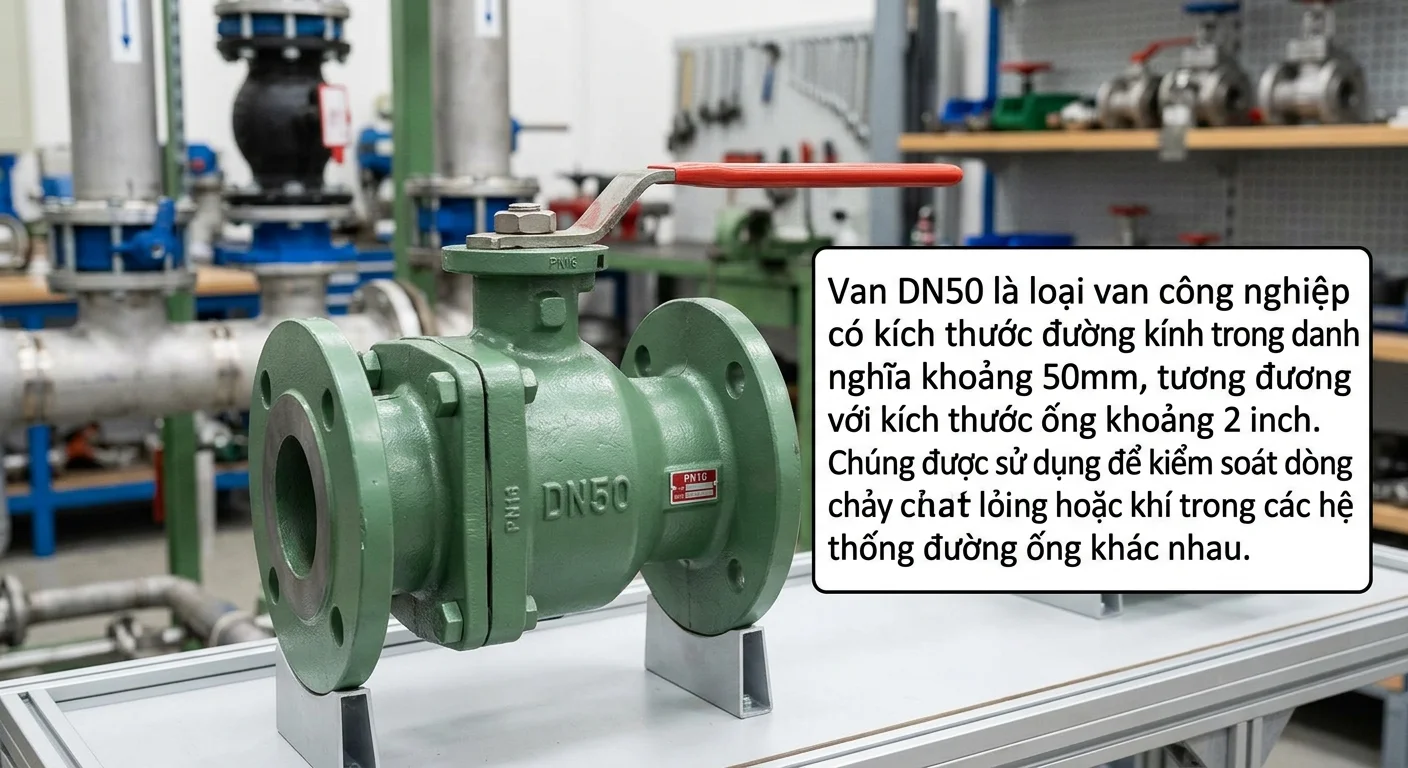

Van DN50 là loại van công nghiệp có kích thước danh nghĩa (đường kính danh định) là 50 mm. Van có chức năng đóng/ngắt, điều tiết hoặc kiểm soát hướng dòng chảy của lưu chất như nước, hơi, dầu, khí hay hóa chất trong hệ thống đường ống.

Ký hiệu DN viết tắt từ cụm từ Diameter Nominal (đường kính danh nghĩa). Đây là con số quy ước theo tiêu chuẩn quốc tế (ISO 6708), không phải là kích thước đo thực tế chính xác của lòng van hay đường kính ngoài của ống. Nó giúp người dùng ghép nối đúng van với đường ống và phụ kiện có cùng cỡ danh nghĩa.

Kích thước quy đổi của van DN50

Vì mỗi quốc gia và mỗi loại ống có cách gọi khác nhau, DN50 thường được quy đổi sang nhiều hệ đơn vị như sau:

Như vậy, khi bạn nghe thợ nói "van phi 60", "van 2 inch" hay "van nước DN50", về cơ bản đều chỉ cùng một cỡ van dùng cho đường ống có đường kính danh nghĩa 50 mm. Riêng với ống nhựa, cỡ phi 63 mm mới tương ứng với DN50, nên cần kiểm tra kỹ loại ống đang dùng trước khi mua van.

Thông số kỹ thuật chi tiết của van nước DN50

Chất liệu cấu tạo

Van nước DN50 có nhiều chất liệu để phù hợp với từng môi trường sử dụng:

• Gang (gang xám, gang cầu): giá thành tốt, thường dùng cho nước sạch, nước thải, PCCC.

• Inox (SUS304, SUS316): chống ăn mòn tốt, phù hợp ngành thực phẩm, dược phẩm, hóa chất nhẹ; SUS316 chịu hóa chất và nước biển tốt hơn.

• Thép (thép đúc WCB): chịu áp lực và nhiệt độ cao, dùng cho hơi nóng, dầu nhiệt.

• Đồng: phù hợp nước sinh hoạt, khí nén, hệ thống dân dụng.

• Nhựa (uPVC, PPH, CPVC): nhẹ, kháng hóa chất, dùng trong xử lý nước, hóa chất ăn mòn ở nhiệt độ vừa phải.

Kiểu kết nối

• Nối ren: thường là ren trong theo chuẩn BSP/NPT 2". Phù hợp hệ thống áp lực thấp đến trung bình, dễ lắp đặt.

• Nối bích (mặt bích): chắc chắn, dễ tháo lắp bảo trì, dùng cho hệ thống lớn và áp lực cao.

• Nối hàn: kín tuyệt đối, dùng cho đường ống áp lực và nhiệt độ cao.

• Nối clamp (vi sinh): dùng cho ngành thực phẩm, đồ uống, dược phẩm.

• Nối wafer/lug: thường gặp ở van bướm, kẹp giữa hai mặt bích.

Áp lực làm việc (PN)

Các mức áp lực phổ biến của van nước DN50 gồm PN10, PN16, PN25 (tương ứng khoảng 10, 16 và 25 bar). Với hệ thống áp lực cao hơn, có thể dùng van thép đúc theo chuẩn ANSI Class 150, 300. Van nhựa thường chỉ chịu được áp lực thấp hơn, phổ biến ở mức PN10 trở xuống.

Kích thước mặt bích tham khảo

Với van nước DN50 nối bích, kích thước bích phụ thuộc tiêu chuẩn. Một số giá trị tham khảo thường gặp:

Lưu ý: đây là số liệu tham khảo, kích thước cụ thể có thể chênh lệch nhẹ tùy nhà sản xuất. Hãy đối chiếu catalogue trước khi đặt hàng.

Nhiệt độ làm việc

Nhiệt độ phụ thuộc chất liệu thân van và gioăng làm kín. Van gang dùng gioăng EPDM thường phù hợp nước ở nhiệt độ thông thường; van inox, van thép với gioăng PTFE hoặc kim loại có thể làm việc ở nhiệt độ cao hơn nhiều. Van nhựa có giới hạn nhiệt thấp, cần kiểm tra thông số của hãng.

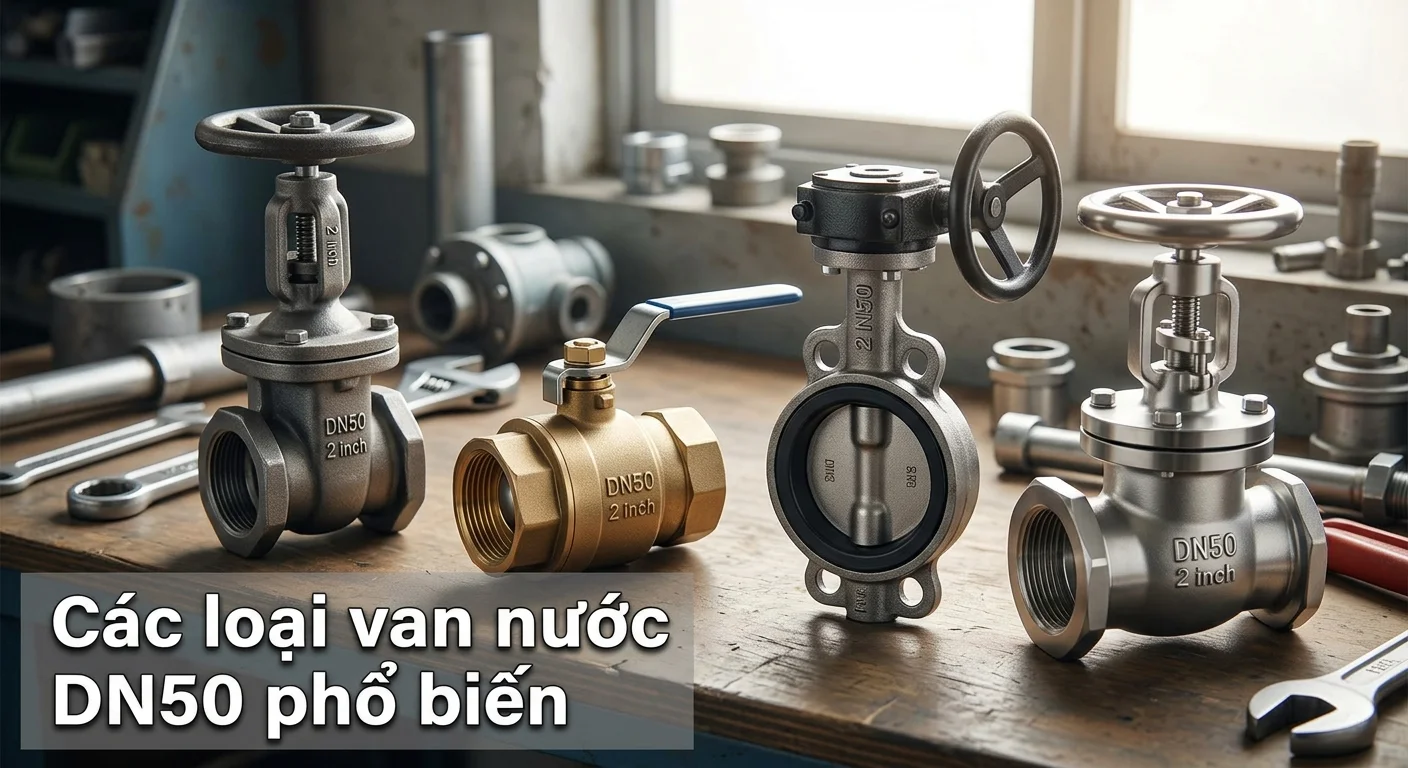

Các loại van nước DN50 phổ biến

• Van cổng (van cửa) DN50: đóng mở hoàn toàn, ít tổn thất áp lực khi mở, thường dùng cho đường nước cấp và PCCC.

• Van bi DN50: đóng mở nhanh bằng tay gạt 90 độ, độ kín cao, bền, được dùng rất rộng rãi. Có thể kết hợp bộ điều khiển điện hoặc khí nén.

• Van bướm DN50: gọn, nhẹ, giá hợp lý, dễ lắp đặt, phù hợp đường nước và hệ thống HVAC.

• Van một chiều DN50: chỉ cho lưu chất đi theo một hướng, ngăn dòng chảy ngược để bảo vệ máy bơm.

• Van cầu DN50: điều tiết lưu lượng tốt, thường dùng cho hơi nóng và dầu.

• Y lọc DN50: lọc cặn bẩn trước các thiết bị quan trọng như bơm, van điều khiển.

• Van điện từ DN50: đóng mở tự động bằng tín hiệu điện, dùng trong hệ thống tự động hóa.

Ứng dụng của van nước DN50

Van nước DN50 có lưu lượng ở mức trung bình, vì vậy xuất hiện nhiều trong:

• Hệ thống cấp nước, thoát nước, xử lý nước thải

• Hệ thống phòng cháy chữa cháy

• Nhà máy thực phẩm, đồ uống, dược phẩm

• Hệ thống hơi, nồi hơi, dầu nhiệt

• Hệ thống điều hòa không khí, làm mát

• Ngành hóa chất, mạ, dệt nhuộm

• Tưới tiêu nông nghiệp, thủy sản

Hướng dẫn chọn van DN50 phù hợp

Bước 1 – Xác định lưu chất. Nước sạch, nước thải, hơi, dầu hay hóa chất sẽ quyết định chất liệu thân van và gioăng.

Bước 2 – Xác định áp lực và nhiệt độ làm việc. Chọn van có thông số chịu áp (PN) và nhiệt độ cao hơn điều kiện vận hành thực tế để đảm bảo an toàn.

Bước 3 – Chọn kiểu kết nối. Cần khớp với đường ống hiện hữu: ren, bích, hàn hay clamp. Với van nối bích, phải trùng tiêu chuẩn bích (DIN, JIS hay ANSI).

Bước 4 – Chọn kiểu vận hành. Tay gạt, tay quay, bộ điều khiển điện hoặc khí nén tùy mức độ tự động hóa.

Bước 5 – Chọn thương hiệu và chứng chỉ. Ưu tiên sản phẩm có xuất xứ rõ ràng, chứng nhận CO/CQ và chế độ bảo hành đầy đủ.

Lưu ý khi lắp đặt và bảo trì

• Kiểm tra hướng dòng chảy (mũi tên trên thân van), đặc biệt với van một chiều, van cầu, y lọc.

• Vệ sinh sạch lòng ống trước khi lắp để tránh cặn bẩn làm hỏng gioăng.

• Siết bu lông mặt bích theo thứ tự chéo, đều tay để tránh rò rỉ.

• Không dùng van làm điểm chịu lực của đường ống; cần có giá đỡ ống phù hợp.

• Định kỳ kiểm tra gioăng, ty van và vận hành thử để tránh kẹt van lâu ngày.

Kết luận

Van nước DN50 là loại van có đường kính danh nghĩa 50 mm, tương đương 2 inch, dùng cho ống thép/inox phi 60 mm hoặc ống nhựa phi 63 mm. Khi chọn mua, bạn cần quan tâm đến chất liệu, kiểu kết nối, áp lực làm việc, nhiệt độ và tiêu chuẩn mặt bích để đảm bảo van tương thích với hệ thống. Hy vọng bài viết giúp bạn hiểu rõ hơn về van nước DN50 và đưa ra lựa chọn chính xác, an toàn, tiết kiệm chi phí.
