Phân Loại Van Điều Khiển: Van Điện, Van Khí Nén Và Van Điều Khiển Thủy Lực

Valve điều khiển là thiết bị quan trọng trong các hệ thống đường ống công nghiệp, có nhiệm vụ đóng mở, điều tiết lưu lượng hoặc kiểm soát dòng chảy của môi chất theo yêu cầu vận hành. Tùy thuộc vào đặc điểm hệ thống, người dùng có thể lựa chọn Valve điều khiển điện, Valve điều khiển khí nén hoặc Valve điều khiển thủy lực. Mỗi loại sử dụng một nguồn năng lượng khác nhau để tạo chuyển động cho cơ cấu chấp hành, từ đó tác động lên bộ phận đóng mở của van.

Việc phân loại Valve điều khiển giúp người dùng hiểu rõ đặc điểm, nguyên lý hoạt động và phạm vi ứng dụng của từng dòng sản phẩm. Qua đó, doanh nghiệp có thể lựa chọn thiết bị phù hợp với áp suất, lưu lượng, môi trường làm việc và yêu cầu tự động hóa của hệ thống.

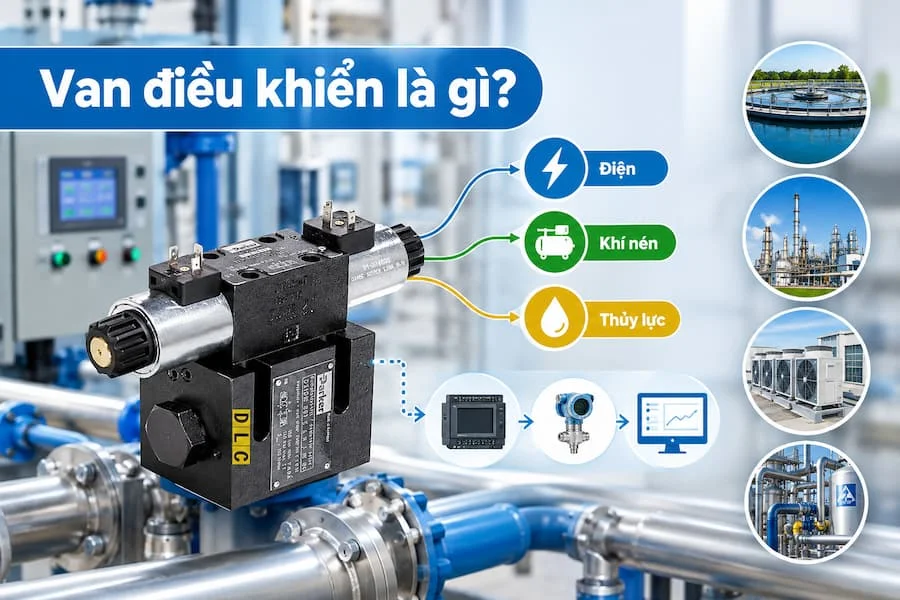

Van điều khiển là gì?

Van điều khiển là thiết bị được sử dụng để kiểm soát trạng thái đóng mở hoặc điều chỉnh dòng chảy trong đường ống. Thiết bị có thể vận hành bằng tay hoặc thông qua cơ cấu chấp hành sử dụng điện, khí nén hay thủy lực. Trong các hệ thống tự động hóa, van thường kết hợp với bộ điều khiển, cảm biến hoặc hệ thống giám sát để thực hiện các thao tác theo tín hiệu đầu vào.

Tùy theo thiết kế và chức năng, Valve điều khiển có thể đảm nhiệm nhiều nhiệm vụ như đóng ngắt dòng môi chất, điều chỉnh lưu lượng, kiểm soát áp suất hoặc duy trì nhiệt độ trong một giới hạn nhất định. Các loại van thường được sử dụng trong hệ thống cấp thoát nước, xử lý nước, nhà máy sản xuất, hệ thống HVAC, dây chuyền hóa chất và nhiều lĩnh vực công nghiệp khác.

Một Valve điều khiển hoàn chỉnh thường bao gồm thân van, bộ phận đóng mở, trục van và cơ cấu chấp hành. Đối với những hệ thống yêu cầu điều tiết tự động, thiết bị có thể được trang bị thêm bộ định vị, bộ điều khiển hoặc các phụ kiện phản hồi trạng thái.

Van điều khiển điện

Van điều khiển điện là loại van sử dụng năng lượng điện để vận hành cơ cấu chấp hành. Khi nhận được tín hiệu điều khiển hoặc nguồn cấp phù hợp, thiết bị sẽ tạo chuyển động để đóng mở hoặc điều chỉnh vị trí của bộ phận kiểm soát dòng chảy.

Valve điều khiển điện thường được sử dụng trong những hệ thống cần điều khiển từ xa, tích hợp với tủ điện hoặc hệ thống quản lý tự động. Nguồn cấp phổ biến có thể là 24V, 220V hoặc 380V, tùy theo thiết kế của thiết bị. Người dùng cần kiểm tra thông số kỹ thuật cụ thể trước khi lựa chọn và lắp đặt.

Cấu tạo và nguyên lý hoạt động

Một bộ Valve điều khiển điện thường gồm thân van, bộ truyền động điện, động cơ, bộ bánh răng truyền lực và các bộ phận điều khiển liên quan. Thân van có thể là van bi, van bướm, van cầu hoặc những dòng van khác tùy theo yêu cầu sử dụng.

Khi nhận tín hiệu vận hành, động cơ điện tạo chuyển động quay. Bộ truyền động truyền lực đến trục van để thay đổi trạng thái đóng mở. Với Valve điều khiển tuyến tính, thiết bị còn có khả năng điều chỉnh vị trí mở theo tín hiệu điều khiển, chẳng hạn tín hiệu 4–20 mA, nếu bộ truyền động được thiết kế hỗ trợ chức năng này.

Xét theo phương thức hoạt động, van điện có thể được chia thành hai nhóm phổ biến. Van đóng mở ON/OFF chủ yếu thực hiện hai trạng thái mở hoàn toàn hoặc đóng hoàn toàn. Trong khi đó, Valve điều khiển tuyến tính có khả năng thay đổi độ mở để điều tiết lưu lượng theo yêu cầu của hệ thống.

Cần lưu ý rằng van điện sử dụng động cơ không hoàn toàn giống van điện từ. Van điện từ thường sử dụng cuộn dây điện từ để tác động trực tiếp lên lõi van, phổ biến trong các ứng dụng đóng mở nhanh. Valve điều khiển bằng động cơ điện thường phù hợp hơn với những loại van có kích thước lớn hoặc cần kiểm soát vị trí đóng mở.

Ưu điểm và ứng dụng

Valve điều khiển điện có ưu điểm là dễ tích hợp với hệ thống điều khiển tự động, thuận tiện khi vận hành từ xa và không cần hệ thống cấp khí nén riêng. Một số dòng sản phẩm còn hỗ trợ phản hồi vị trí, giúp người vận hành theo dõi trạng thái của van trong quá trình hoạt động.

Thiết bị được ứng dụng trong hệ thống cấp nước, xử lý nước thải, điều hòa không khí, dây chuyền sản xuất và các hệ thống công nghiệp cần điều khiển tập trung.

Tuy nhiên, Valve điều khiển điện phụ thuộc vào nguồn điện và cần được lựa chọn theo điều kiện môi trường lắp đặt. Với những khu vực có độ ẩm cao, nguy cơ ngập nước hoặc yêu cầu phòng nổ, cần lựa chọn bộ truyền động có cấp bảo vệ và chứng nhận phù hợp.

Van điều khiển khí nén

Valve điều khiển khí nén là loại van sử dụng khí nén để tạo lực vận hành cơ cấu chấp hành. Khi khí nén được cấp vào bộ truyền động, áp suất khí sẽ làm dịch chuyển piston hoặc màng chấp hành, từ đó tạo chuyển động quay hoặc chuyển động tịnh tiến để đóng mở van.

Đây là dòng thiết bị được sử dụng rộng rãi trong các dây chuyền công nghiệp nhờ khả năng phản ứng nhanh, kết cấu tương đối gọn và phù hợp với môi trường cần thực hiện nhiều chu kỳ đóng mở.

Cấu tạo và nguyên lý hoạt động

Valve điều khiển khí nén thường bao gồm thân van, bộ truyền động khí nén, trục kết nối và các phụ kiện cấp khí. Tùy theo yêu cầu vận hành, hệ thống có thể được trang bị thêm van điện từ, bộ lọc điều áp, bộ định vị và công tắc giới hạn hành trình.

Khi khí nén được đưa vào bộ truyền động, áp suất khí tạo lực làm piston dịch chuyển hoặc làm cơ cấu quay hoạt động. Chuyển động này được truyền đến trục van để thay đổi trạng thái của bộ phận đóng mở.

Xét theo kết cấu, bộ truyền động khí nén thường có hai dạng chính là dạng tác động đơn và tác động kép. Với dạng tác động đơn, khí nén tạo chuyển động theo một chiều, còn lò xo thực hiện chuyển động hồi về khi điều kiện vận hành phù hợp. Với dạng tác động kép, khí nén được cấp luân phiên để tạo chuyển động theo cả hai chiều.

Một số van khí nén được thiết kế để trở về vị trí an toàn khi mất nguồn khí. Tuy nhiên, trạng thái khi mất khí phụ thuộc vào thiết kế bộ truyền động và cấu hình lắp đặt, không phải van khí nén nào cũng tự động đóng lại.

Ưu điểm và ứng dụng

Valve điều khiển khí nén có tốc độ đóng mở nhanh, phù hợp với các hệ thống cần vận hành liên tục và thực hiện nhiều chu kỳ trong ngày. Thiết bị cũng có thể được sử dụng trong những khu vực cần hạn chế nguồn điện tại cơ cấu chấp hành, với điều kiện toàn bộ hệ thống đáp ứng yêu cầu an toàn tương ứng.

Van khí nén thường xuất hiện trong ngành thực phẩm, dược phẩm, hóa chất, sản xuất bao bì, hệ thống xử lý nước và dây chuyền tự động hóa. Các dòng van bi khí nén và van bướm khí nén đặc biệt phổ biến trong ứng dụng đóng mở đường ống.

Hạn chế của loại van này là cần có nguồn khí nén ổn định. Hệ thống cũng cần được kiểm soát chất lượng khí, áp suất cấp và tình trạng rò rỉ để bảo đảm thiết bị hoạt động hiệu quả. Đối với ứng dụng điều tiết lưu lượng chính xác, người dùng cần lựa chọn bộ định vị và cơ cấu van phù hợp thay vì chỉ sử dụng bộ truyền động đóng mở thông thường.

Van điều khiển thủy lực

Valve điều khiển thủy lực là thiết bị sử dụng năng lượng từ chất lỏng có áp suất để tạo lực hoặc kiểm soát hoạt động của cơ cấu van. Trong nhiều hệ thống công nghiệp, dầu thủy lực được sử dụng để truyền năng lượng, giúp tạo ra lực lớn và vận hành những thiết bị có tải trọng cao.

Cần phân biệt van được vận hành bằng bộ truyền động thủy lực với các loại van thủy lực có chức năng điều khiển áp suất, lưu lượng hoặc hướng dòng dầu. Hai nhóm này có thể liên quan đến nhau trong cùng một hệ thống nhưng không hoàn toàn đồng nhất về chức năng.

Cấu tạo và nguyên lý hoạt động

Một van có bộ truyền động thủy lực thường gồm thân van, cơ cấu chấp hành, piston hoặc xi lanh thủy lực, đường cấp và đường hồi chất lỏng. Tùy theo thiết kế, thiết bị có thể kết hợp với bơm thủy lực, van phân phối, cảm biến áp suất và bộ điều khiển.

Khi dầu thủy lực được cấp vào khoang chấp hành, áp suất chất lỏng tạo lực tác động lên piston. Chuyển động của piston được truyền đến trục hoặc bộ phận đóng mở, giúp thay đổi trạng thái của van theo yêu cầu vận hành.

Ngoài các van được vận hành bằng bộ truyền động thủy lực, hệ thống còn có những dòng Valve điều khiển thủy lực chuyên dụng. Van phân phối dùng để thay đổi hướng dòng dầu, van điều áp giúp kiểm soát áp suất và Valve điều khiển lưu lượng dùng để điều chỉnh lượng dầu đi qua hệ thống. Việc lựa chọn cần căn cứ vào chức năng thực tế thay vì chỉ dựa trên tên gọi chung.

Ưu điểm và ứng dụng

Ưu điểm nổi bật của hệ thống điều khiển thủy lực là khả năng tạo lực lớn, phù hợp với những thiết bị có kích thước lớn hoặc yêu cầu lực đóng mở cao. Khi được thiết kế đúng kỹ thuật, hệ thống có thể kiểm soát chuyển động ổn định và đáp ứng các yêu cầu vận hành tải nặng.

Valve điều khiển thủy lực được ứng dụng trong máy ép công nghiệp, thiết bị nâng hạ, máy công trình, hệ thống thủy lực trên tàu và các dây chuyền sản xuất chuyên dụng.

Tuy nhiên, hệ thống thủy lực thường có cấu tạo phức tạp hơn, cần kiểm soát chất lượng dầu, độ kín của đường ống và tình trạng làm việc của bơm. Rò rỉ dầu, nhiễm bẩn chất lỏng hoặc áp suất không phù hợp đều có thể ảnh hưởng đến hiệu suất và độ an toàn khi vận hành.

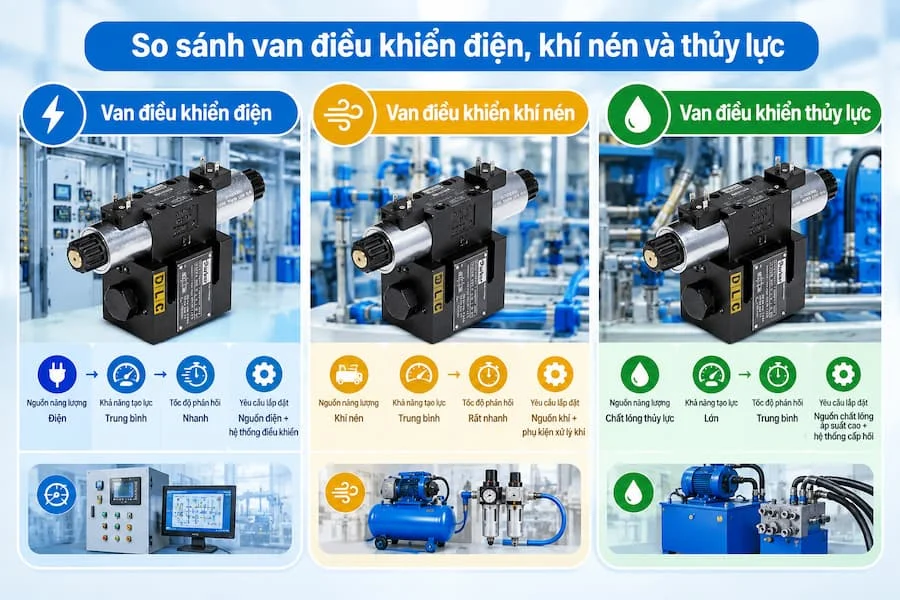

So sánh van điều khiển điện, khí nén và thủy lực

Ba nhóm Valve điều khiển khác nhau chủ yếu ở nguồn năng lượng vận hành, khả năng tạo lực, tốc độ phản hồi và yêu cầu lắp đặt. Valve điều khiển điện phù hợp với hệ thống cần tích hợp điều khiển từ xa và điều tiết theo tín hiệu. Valve điều khiển khí nén thích hợp với dây chuyền cần đóng mở nhanh, vận hành lặp lại nhiều lần. Trong khi đó, Valve điều khiển thủy lực thường được ưu tiên khi cần lực vận hành lớn hoặc làm việc trong hệ thống thủy lực chuyên dụng.

Về điều kiện lắp đặt, van điện cần nguồn cấp và hệ thống điều khiển tương thích. Van khí nén cần nguồn khí có áp suất phù hợp cùng các phụ kiện xử lý khí. Van thủy lực yêu cầu nguồn chất lỏng áp suất cao và hệ thống cấp hồi được thiết kế đúng tiêu chuẩn.

Không có loại van nào luôn tốt hơn trong mọi trường hợp. Việc lựa chọn cần dựa trên yêu cầu kỹ thuật, môi trường làm việc, tần suất vận hành, khả năng bảo trì và tổng chi phí đầu tư.

Cách lựa chọn van điều khiển phù hợp

Để lựa chọn Valve điều khiển phù hợp, trước tiên cần xác định môi chất sử dụng như nước, khí, hơi hoặc dầu, đồng thời kiểm tra nhiệt độ, áp suất và lưu lượng làm việc. Đây là những thông số ảnh hưởng trực tiếp đến vật liệu thân van, vật liệu làm kín và kiểu kết nối.

Tiếp theo, cần xác định chức năng vận hành. Nếu hệ thống chỉ yêu cầu đóng mở hoàn toàn, van ON/OFF có thể đáp ứng tốt. Nếu cần thay đổi lưu lượng theo tín hiệu cảm biến, nên xem xét Valve điều khiển tuyến tính cùng bộ định vị tương thích.

Nguồn năng lượng tại vị trí lắp đặt cũng là yếu tố quan trọng. Van điện phù hợp khi có nguồn điện và yêu cầu điều khiển tập trung. Van khí nén thích hợp nếu nhà máy có sẵn hệ thống khí nén ổn định. Van thủy lực nên được cân nhắc khi cần lực lớn hoặc thiết bị đã sử dụng hệ thống thủy lực.

Ngoài ra, người dùng cần kiểm tra kích thước DN, tiêu chuẩn kết nối, đặc tính lưu lượng, cấp bảo vệ và yêu cầu an toàn của khu vực lắp đặt. Đối với hệ thống quan trọng, nên tham khảo tài liệu kỹ thuật của nhà sản xuất và đơn vị chuyên môn trước khi đưa thiết bị vào vận hành.

Kết luận

Phân loại Valve điều khiển thành van điện, van khí nén và Valve điều khiển thủy lực giúp người dùng hiểu rõ đặc điểm của từng phương thức vận hành. Mỗi loại đều có ưu điểm và giới hạn riêng, phù hợp với những yêu cầu kỹ thuật khác nhau.

Để lựa chọn chính xác, cần xem xét đồng thời môi chất, áp suất, nhiệt độ, lưu lượng, nguồn năng lượng và mức độ tự động hóa của hệ thống. Việc chọn đúng Valve điều khiển không chỉ giúp nâng cao hiệu quả vận hành mà còn hỗ trợ giảm chi phí bảo trì và tăng độ ổn định cho toàn bộ hệ thống đường ống công nghiệp.
