Hướng Dẫn Lựa Chọn Stainless Steel Valves Chuyên Sâu Cho Hệ Thống Công Nghiệp

Vì Sao Stainless Steel Valves Được Dùng Rộng Rãi Trong Công Nghiệp?

Trong môi trường vận hành công nghiệp, hệ thống đường ống luôn phải đối mặt với những thách thức cực kỳ khắc nghiệt. Hãy tưởng tượng kịch bản quen thuộc: một cụm van thép carbon thông thường sau vài tháng hoạt động bắt đầu xuất hiện những vệt gỉ sét. Tại các nhà máy hóa chất hoặc xử lý nước thải, dòng lưu chất có tính axit cao nhanh chóng ăn mòn bề mặt thiết bị, dẫn đến tình trạng van xuống cấp nghiêm trọng và gây rò rỉ. Hậu quả không chỉ là thất thoát lưu chất mà còn làm gián đoạn toàn bộ dây chuyền sản xuất, đẩy chi phí bảo trì, sửa chữa và thay thế lên mức báo động.

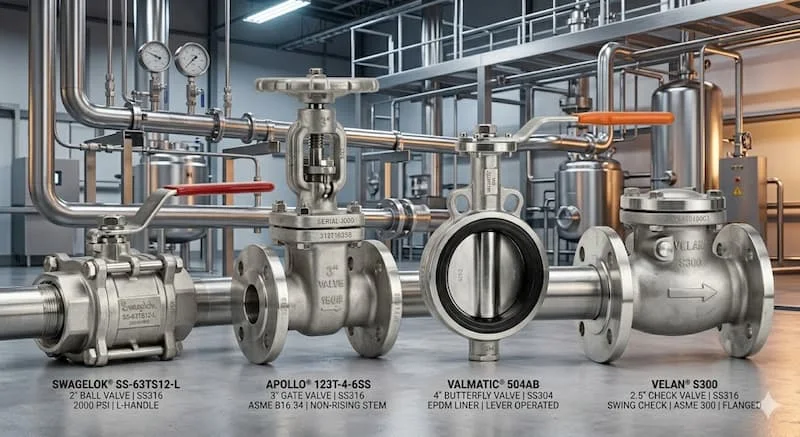

Chính vì lý do đó, stainless steel valves (van thép không gỉ) trở thành giải pháp cốt lõi được ưu tiên hàng đầu hiện nay. Việc ứng dụng dòng corrosion resistant valve này là bắt buộc để giải quyết triệt để các bài toán vận hành nhờ những ưu điểm vượt trội:

• Chống ăn mòn tuyệt hảo: Kháng lại sự xâm nhập của hóa chất, axit và muối.

• Tăng tối đa tuổi thọ hệ thống: Giảm thiểu tần suất thay thế thiết bị, tối ưu chi phí vận hành dài hạn.

• Đảm bảo tiêu chuẩn vệ sinh nghiêm ngặt: Bề mặt inox nhẵn mịn, không sản sinh tạp chất, đặc biệt quan trọng trong ngành thực phẩm và dược phẩm.

• Chịu nhiệt và áp lực vượt trội: Vận hành ổn định trong môi trường hơi nóng áp suất cao mà không bị biến dạng.

Để tối ưu hóa chi phí đầu tư và đảm bảo an toàn tuyệt đối cho hệ thống, việc hiểu rõ bản chất và lựa chọn đúng loại stainless steel valves phù hợp với từng môi trường cụ thể là điều tối quan trọng đối với mọi kỹ sư và nhà quản lý.

Stainless Steel Valves Là Gì?

Stainless steel valves là các loại van công nghiệp được sản xuất từ vật liệu thép không gỉ (inox), có chức năng đóng mở, điều tiết và kiểm soát dòng lưu chất, đồng thời sở hữu khả năng chống ăn mòn, chịu nhiệt và hoạt động bền bỉ trong môi trường áp lực cao.

Các dòng van này thường được chế tạo từ các mác inox phổ biến như Inox 201 (ứng dụng dân dụng, môi trường nhẹ), Inox 304 (môi trường nước sạch, thực phẩm) và Inox 316 (môi trường hóa chất, nước biển).

Bản chất giúp van inox có đặc tính chống gỉ sét vượt trội nằm ở thành phần hóa học của vật liệu. Hàm lượng Crom (tối thiểu 10.5%) khi tiếp xúc với oxy sẽ tạo ra một lớp màng oxit crom (Cr_2O_3) siêu mỏng nhưng cực kỳ bền vững trên bề mặt, ngăn chặn quá trình oxy hóa lõi thép bên trong. Bên cạnh đó, thành phần Niken được thêm vào giúp tăng cường độ dẻo dai, tính định hình và nâng cao khả năng chống ăn mòn trong các môi trường axit béo hoặc bazơ.

Nguyên Lý Hoạt Động Của Van Inox

Về cơ bản, mọi loại van inox đều hoạt động dựa trên cơ chế dịch chuyển của một chi tiết chặn (đĩa van hoặc bi van) để cản trước hoặc cho phép dòng lưu chất đi qua.

Cấu tạo của một van inox tiêu chuẩn bao gồm các bộ phận cốt lõi:

• Thân van (Body): Vỏ bọc chịu lực bên ngoài, bảo vệ các chi tiết bên trong.

• Đĩa van (Disc/Ball/Wedge): Bộ phận trực tiếp tiếp xúc và ngăn chặn dòng chảy.

• Ghế van (Seat): Vòng làm kín giúp đĩa van áp chặt vào, chống rò rỉ.

• Trục van (Stem): Truyền động năng từ bộ điều khiển đến đĩa van.

• Bộ truyền động (Actuator/Handle): Tay gạt, vô lăng hoặc bộ điều khiển điện/khí nén.

Dựa trên chuyển động của trục van, sản phẩm được phân chia thành hai cơ chế vận hành chính bao gồm nhóm van quay một phần tư (Quarter-turn valve) như van bi, van bướm giúp đóng cắt dòng chảy cực nhanh chỉ với góc xoay $90^\circ$, và nhóm van hành trình thẳng (Linear valve) như van cửa, van cầu di chuyển tịnh tiến lên xuống giúp kiểm soát áp suất, điều tiết lưu lượng mịn màng và hạn chế hiện tượng búa nước phá hủy đường ống.

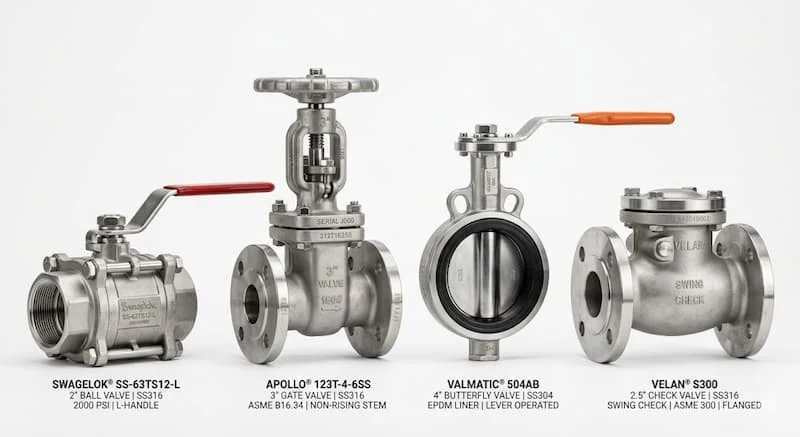

Các Loại Stainless Steel Valves Phổ Biến Hiện Nay

Mỗi loại van được thiết kế để tối ưu hóa cho một dạng chuyển động và trạng thái lưu chất khác nhau. Việc chọn đúng chủng loại quyết định đến hiệu suất toàn hệ thống.

Stainless Steel Ball Valve (Van bi inox)

Van bi sử dụng một quả bi đục lỗ xuyên tâm để kiểm soát dòng chảy. Khi lỗ của bi trùng với hướng dòng chảy, van mở hoàn toàn.

• Ưu điểm: Khả năng đóng mở cực nhanh, độ kín khít rất cao, tổn thất áp suất gần như bằng không khi mở hoàn toàn.

• Nhược điểm: Không phù hợp cho việc điều tiết lưu lượng vì dòng chảy xoáy dễ làm mòn viên bi và lớp seat.

• Ứng dụng: Hệ thống cấp thoát nước, đường ống khí nén, hóa chất cần đóng ngắt nhanh.

Stainless Steel Gate Valve (Van cửa inox)

Sử dụng một đĩa van dạng tấm (vách ngăn) di chuyển lên xuống vuông góc với dòng chảy giống như một cánh cổng.

• Ưu điểm: Khi mở hoàn toàn, đĩa van nằm ngoài đường đi của lưu chất, giúp dòng chảy thẳng, tổn thất áp suất thấp nhất trong các loại van.

• Nhược điểm: Thời gian đóng mở lâu do hành trình dài, không dùng để điều tiết vì đĩa van dễ bị rung lắc và mài mòn bởi áp lực dòng chảy.

• Ứng dụng: Đường ống dẫn dầu, hệ thống cấp nước trục chính, nơi chỉ cần trạng thái ON/OFF hoàn toàn.

Stainless Steel Globe Valve (Van cầu inox)

Dòng lưu chất khi đi qua van cầu sẽ bị đổi hướng thành dạng chữ S. Đĩa van hình nón hoặc hình trụ sẽ được hạ xuống để ép chặt vào tâm của ghế van.

• Ưu điểm: Khả năng điều tiết lưu lượng (throttling) cực kỳ chính xác nhờ mối quan hệ tuyến tính giữa hành trình đĩa van và diện tích mở.

• Nhược điểm: Tổn thất áp suất lớn do dòng chảy bị chuyển hướng liên tục bên trong thân van.

• Ứng dụng: Hệ thống điều khiển hơi nóng (steam), lò hơi, trạm giảm áp, nơi cần khống chế chính xác lưu lượng.

Stainless Steel Butterfly Valve (Van bướm inox)

Cấu tạo gồm một đĩa van dạng cánh bướm xoay quanh trục cố định ngay giữa lòng đường ống.

• Ưu điểm: Thiết kế cực kỳ nhỏ gọn, trọng lượng nhẹ, giá thành tối ưu cho các đường ống kích thước lớn ($DN > 50$).

• Nhược điểm: Lớp gioăng cao su làm kín (seat) dễ bị mài mòn ở nhiệt độ cao; đĩa van luôn nằm trong dòng chảy nên tạo lực cản nhẹ.

• Ứng dụng: Hệ thống xử lý nước thải, nhà máy sản xuất quy mô lớn, hệ thống thông gió.

Stainless Steel Check Valve (Van một chiều inox)

Vận hành hoàn toàn tự động dựa trên áp lực của dòng lưu chất để mở và tự động đóng lại bằng trọng lực hoặc lực lò xo khi dòng chảy dừng lại.

• Ưu điểm: Van một chiều bảo vệ hệ thống bằng cách ngăn chặn tuyệt đối hiện tượng dòng chảy ngược.

• Nhược điểm: Dễ bị kẹt nếu lưu chất chứa nhiều rác hoặc tạp chất rắn lớn.

• Ứng dụng: Lắp đặt ngay sau đầu ra của máy bơm, hệ thống bình chứa áp lực.

Phân Biệt Inox 304 Và Inox 316 Trong Van Công Nghiệp

Sự khác biệt về mác vật liệu ảnh hưởng trực tiếp đến giá thành và phạm vi ứng dụng của van. Dưới đây là bảng so sánh chi tiết:

Bí mật nằm ở nguyên tố Molypden (Mo) trong cấu trúc của dòng stainless steel 316 valve. Molypden làm thay đổi cấu trúc vi mô của thép, giúp tăng cường khả năng chống chịu sự tấn công của ion Clorua (Cl-) – tác nhân chính gây ra hiện tượng rỗ bề mặt (pitting corrosion) trên inox. Do đó, đối với các môi trường tiếp xúc với nước biển hoặc dây chuyền sản xuất hóa chất, van inox 316 là lựa chọn duy nhất đảm bảo tính an toàn.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Stainless Steel Valves

Việc chọn sai thông số kỹ thuật không chỉ gây lãng phí chi phí mà còn tiềm ẩn nguy cơ phá hủy hệ thống. Khi lựa chọn van, kỹ sư cần đặc biệt lưu ý các thông số sau:

• Kích thước định danh (DN): Đường kính trong của ống (Ví dụ: DN15, DN25, DN50, DN100...). Việc đồng bộ kích thước van với đường ống đảm bảo lưu lượng dòng chảy không bị thắt nút cổ chai.

• Áp suất làm việc (Pressure Rating): Các tiêu chuẩn phổ biến như PN16, PN25 (hệ DIN/ISO) hoặc Class 150, Class 300 (hệ ANSI). Nếu áp suất hệ thống vượt quá giới hạn của van, hiện tượng rò rỉ tại nắp van hoặc gãy trục van chắc chắn sẽ xảy ra.

• Kiểu kết nối:

  • Nối ren (Threaded): Tiện lợi cho ống nhỏ (< DN50), áp suất thấp.

  • Mặt bích (Flanged): Chắc chắn, chịu lực tốt cho ống lớn (gt; DN50).

  • Hàn (Welded): Kín tuyệt đối, dùng cho hệ thống áp suất cực cao, không cần tháo rời.

  • Clamp (Vi sinh): Tháo lắp nhanh, không để lại khe hở tích tụ vi khuẩn, chuyên dùng cho thực phẩm.

• Nhiệt độ làm việc (Temperature Range): Bản thân thân van inox chịu được nhiệt rất cao (lên tới 400 độ C), nhưng nhiệt độ thực tế bị giới hạn bởi vật liệu làm kín (Seat/Gioăng). Gioăng PTFE (Teflon) chịu tối đa khoảng 200 độ C, trong khi gioăng cao su EPDM chỉ chịu được tầm 120 độ C. Vượt quá mức này, gioăng sẽ bị nóng chảy gây mất khả năng làm kín.

• Tiêu chuẩn chế tạo: ANSI (Mỹ), JIS (Nhật Bản), DIN (Đức). Các tiêu chuẩn này quy định về kích thước mặt bích, tâm lỗ bu-lông, đảm bảo van có thể lắp vừa vặn vào hệ thống hiện tại.

Ưu Điểm Và Nhược Điểm Của Stainless Steel Valves

Để có cái nhìn khách quan trước khi xuống tiền đầu tư, hãy cân nhắc kỹ hai mặt của dòng van này:

Ưu điểm

• Chống gỉ sét tuyệt đối: Giữ bề mặt luôn sạch sẽ, không tạo cặn bẩn bám vào dòng lưu chất.

• Tuổi thọ vượt thời gian: Độ bền cơ học cao, chịu được va đập vật lý lớn.

• Tính thẩm mỹ và vệ sinh cao: Bề mặt sáng bóng, dễ lau chùi, đáp ứng hoàn hảo tiêu chuẩn CIP (Clean-in-Place).

• Khả năng đa dụng: Hoạt động ổn định trong cả môi trường siêu lạnh (cryogenic) và môi trường nhiệt độ cao.

Nhược điểm

• Chi phí đầu tư ban đầu cao: Giá thành cao hơn rõ rệt so với van gang hoặc van đồng.

• Trọng lượng lớn: Nặng hơn nhiều so với van nhựa, đòi hỏi hệ thống giá đỡ ống kiên cố hơn.

Bảng so sánh vật liệu van tương quan

Để làm rõ giá trị cốt lõi, hãy xem xét vị trí của van inox so với các vật liệu khác:

• Van Inox vs Van Gang: Van gang giá rẻ, chịu lực tốt nhưng dễ bị gỉ sét và giòn gãy dưới tác động hóa chất. Van inox vượt trội hoàn toàn về tuổi thọ và độ sạch.

• Van Inox vs Van Đồng: Van đồng tốt cho nước sinh hoạt, nhưng giới hạn kích thước nhỏ và không chịu được các loại axit mạnh như van inox.

• Van Inox vs Van Nhựa: Van nhựa chống ăn mòn hóa chất rất tốt, giá rẻ nhưng hoàn toàn bất lực trước môi trường nhiệt độ cao (gt; 60 độ C) và áp suất lớn – nơi mà van inox làm chủ cuộc chơi.

Stainless Steel Valves Được Ứng Dụng Trong Những Ngành Nào?

Nhờ đặc tính lý hóa ưu việt, van inox xuất hiện tại hầu hết các vị trí trọng yếu của các ngành công nghiệp hiện đại:

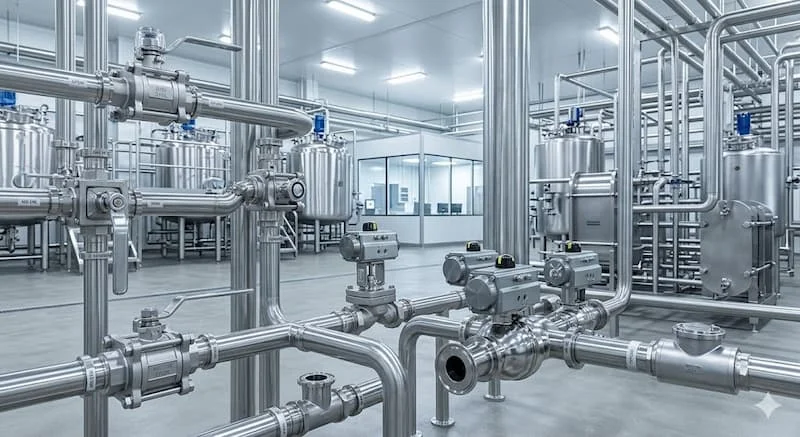

• Nhà máy thực phẩm & Nước giải khát: Sử dụng van inox vi sinh để kiểm soát dòng sữa, nước ngọt, bia, đảm bảo không nhiễm khuẩn.

• Ngành Dược phẩm & Công nghệ sinh học: Nơi mọi thiết bị phải đạt độ tinh khiết tuyệt đối, trơ cuội với các phản ứng hóa học.

• Công nghiệp hóa chất & Hóa dầu: Vận hành dòng chất lỏng có tính ăn mòn cao như axit sunfuric (H_2SO_4), sút (NaOH).

• Hệ thống hơi nóng (Steam) & HVAC: Kiểm soát dòng hơi nhiệt độ cao trong hệ thống lò hơi trung tâm của các tòa nhà và nhà máy.

• Xử lý nước thải: Sử dụng dòng corrosion resistant valve bằng inox để chống chịu lại các hóa chất xử lý nước và lượng muối hòa tan cao gây ăn mòn điện hóa.

Khi Nào Nên Dùng Van Inox Thay Vì Van Thường?

Đừng lãng phí ngân sách dùng van inox cho những hệ thống nước tuần hoàn làm mát thông thường – nơi van gang đã làm tốt nhiệm vụ. Bạn chỉ nên nâng cấp và bắt buộc phải dùng van inox khi hệ thống xuất hiện các yếu tố sau:

1. Lưu chất có tính axit, kiềm hoặc nồng độ clorua cao.

2. Môi trường lắp đặt có độ ẩm cực cao, ngập nước hoặc vị trí gần biển.

3. Nhiệt độ vận hành liên tục vượt quá mức chịu đựng của vật liệu thông thường (gt; 120 độ C kết hợp áp suất).

4. Quy trình sản xuất đòi hỏi tính vô trùng tuyệt đối (Thực phẩm y tế).

Những sai lầm kinh điển khi chọn van cần tránh:

• Dùng sai mác inox: Mang van inox 304 lắp cho hệ thống đường ống dẫn nước biển. Chỉ sau một thời gian ngắn, ion muối trong nước biển sẽ phá hủy lớp màng bảo vệ, gây rỉ rỗ xuyên thủng thân van. Trường hợp này bắt buộc phải dùng inox 316.

• Chọn sai kiểu van cho mục đích: Dùng van bướm hoặc van bi để siết dòng, điều tiết lưu lượng mịn trong thời gian dài, dẫn đến rách gioăng và rò rỉ.

• Bỏ qua thông số áp suất: Lắp van có tiêu chuẩn áp suất PN10 vào hệ thống bơm tăng áp có áp lực đỉnh lên đến 14 bar (14 kg/cm^2), gây nứt vỡ thân van.

H2: Checklist Chọn Stainless Steel Valves Phù Hợp

Trước khi liên hệ với nhà cung cấp để nhận báo giá, hãy đảm bảo bạn đã tích đủ các đầu việc trong checklist kỹ thuật dưới đây:

• Lưu chất là gì? (Nước sạch, hóa chất, hơi nóng, hay thực phẩm?)

• Nhiệt độ tối đa và tối thiểu của hệ thống là bao nhiêu?

• Áp suất vận hành thực tế và áp suất thiết kế (Design Pressure)?

• Kích thước chính xác của đường ống ($DN$ hoặc Inch)?

• Kiểu kết nối phù hợp với thiết kế bản vẽ (Ren, Mặt bích tiêu chuẩn gì, Hàn)?

• Mục đích sử dụng van: Chỉ đóng/mở (ON/OFF) hoàn toàn hay dùng để điều tiết dòng chảy?

Hướng Dẫn Bảo Trì Van Inox Đúng Cách

Mặc dù vật liệu inox rất bền, một quy trình bảo trì định kỳ đúng chuẩn sẽ giúp van hoạt động ổn định lên tới hàng chục năm:

1. Vệ sinh định kỳ: Thường xuyên lau chùi bề mặt ngoài của van, tránh để bụi bẩn hoặc hóa chất bám dính lâu ngày làm giảm khả năng tự tái tạo lớp màng oxit crom bảo vệ.

2. Kiểm tra bộ phận làm kín (Seat & Seal): Định kỳ tháo kiểm tra gioăng làm kín. Nếu phát hiện dấu hiệu chai cứng, nứt nẻ do nhiệt, cần thay thế ngay để tránh rò rỉ.

3. Vận hành đúng kỹ thuật: Không dùng đòn bẩy kéo dài tay gạt để cố đóng van khi bị kẹt. Lực quá mạnh sẽ làm cong trục van (stem) hoặc vỡ đĩa van bên trong.

4. Bôi trơn trục van: Thêm mỡ chịu nhiệt vào các phần ren của trục van (đối với van cửa, van cầu) để thao tác quay vô lăng luôn mượt mà.

Câu Hỏi Thường Gặp Về Stainless Steel Valves

Stainless steel valves có bị gỉ không?

CÓ, van inox vẫn có thể bị gỉ nếu lớp màng oxit bảo vệ bề mặt bị phá hủy. Điều này xảy ra khi van tiếp xúc với hóa chất vượt quá khả năng chịu đựng của mác thép (ví dụ dùng inox 304 trong axit đặc hoặc nước muối biển), hoặc do nhiễm từ trong quá trình gia công cơ khí thô bạo mà không được xử lý bề mặt tốt.

Nên chọn van inox 304 hay 316?

Tùy thuộc vào ngân sách và môi trường. Nếu hệ thống dẫn nước sạch, hơi nước thông thường hoặc thực phẩm, van inox 304 là lựa chọn tối ưu chi phí. Nếu hệ thống tiếp xúc trực tiếp với hóa chất mạnh, dung dịch chứa clo hoặc môi trường biển, bắt buộc phải chọn inox 316 để đảm bảo an toàn.

Van inox chịu nhiệt tối đa bao nhiêu độ C?

Thân van bằng inox chịu nhiệt lên tới trên 400 độ C. Tuy nhiên, nhiệt độ làm việc thực tế của van bị giới hạn bởi vật liệu làm kín bên trong (soft seat). Đối với gioăng Teflon (PTFE) thông thường, nhiệt độ giới hạn là dưới 200 độ C. Nếu cần chịu nhiệt cao hơn, phải sử dụng loại van làm kín bằng kim loại (Metal-to-Metal Seat).

Cách Chọn Stainless Steel Valves Phù Hợp Và Bền Nhất

Tóm lại, để tối ưu hóa hiệu quả kinh tế và đảm bảo an toàn tuyệt đối cho hệ thống đường ống công nghiệp, việc lựa chọn đúng stainless steel valves đòi hỏi sự kết hợp hài hòa giữa hiểu biết kỹ thuật và thực tế vận hành. Một quyết định đầu tư chính xác ngay từ đầu – chọn đúng mác vật liệu (304 hay 316), đúng chủng loại cấu tạo (Ball, Gate, Globe hay Butterfly) và khớp chuẩn thông số áp suất – chính là chìa khóa giúp doanh nghiệp tiết kiệm hàng trăm triệu đồng chi phí sửa chữa, giảm thiểu rủi ro rò rỉ độc hại và giữ cho toàn bộ dây chuyền hoạt động liên tục, trơn tru.
