Trap Valve Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng Chi Tiết

Một hệ thống hơi nước có thể vận hành liên tục cả ngày, nhưng bên trong đường ống, hơi luôn mất nhiệt và ngưng tụ thành nước. Lượng nước ngưng này tích tụ dần và gây ra nhiều vấn đề: thiết bị gia nhiệt kém hiệu quả, đường ống bị ăn mòn, có tiếng va đập bất thường (water hammer). Đây là lý do Trap Va1ve trở thành thiết bị không thể thiếu trong hầu hết hệ thống hơi công nghiệp.

Trong bài viết này, bạn sẽ tìm hiểu Trap Va1ve là gì, cấu tạo, nguyên lý hoạt động, các loại phổ biến, thông số cần quan tâm, cách lựa chọn, lắp đặt và bảo trì đúng cách.

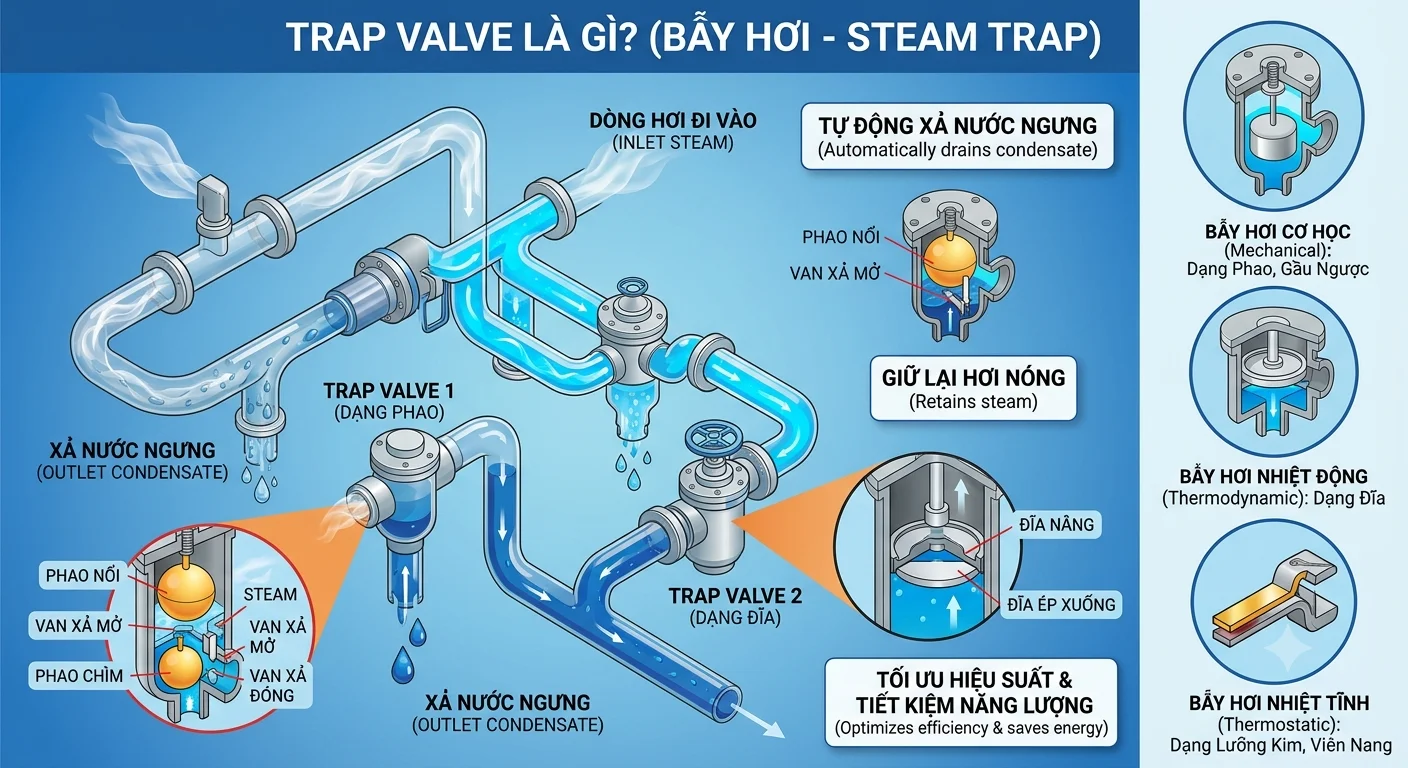

Trap Valve là gì?

Trap Valve là thiết bị van dùng trong hệ thống hơi để tự động tách và xả nước ngưng, đồng thời hạn chế thất thoát hơi nước ra ngoài. Thiết bị thường được lựa chọn dựa trên áp suất, nhiệt độ, lưu lượng nước ngưng và điều kiện vận hành của hệ thống.

Trong thực tế, thuật ngữ này thường được dùng gần nghĩa với Steam Trap (còn gọi là van bẫy hơi, bẫy hơi hoặc van xả nước ngưng). Cách gọi có thể khác nhau tùy nhà sản xuất, nhà cung cấp hoặc tài liệu kỹ thuật, nên khi tra cứu bạn nên đối chiếu theo model và thông số cụ thể thay vì chỉ dựa vào tên gọi.

Vì sao không nên dùng van xả thông thường?

Van xả thông thường cần người vận hành thao tác đóng mở hoặc cần hệ thống điều khiển riêng. Nếu để van mở liên tục, hơi nóng sẽ thoát ra cùng nước ngưng và gây lãng phí năng lượng. Nếu đóng, nước ngưng lại tích tụ. Trap Va1ve được thiết kế để giải quyết chính bài toán này: chỉ xả nước ngưng và giữ hơi lại trong hệ thống, theo cơ chế tự động.

Lợi ích chính của Trap Valve

• Xả nước ngưng ra khỏi đường hơi và thiết bị.

• Hạn chế thất thoát hơi, giảm chi phí năng lượng.

• Tăng hiệu quả truyền nhiệt cho thiết bị sử dụng hơi.

• Bảo vệ đường ống và thiết bị khỏi ăn mòn và va đập thủy lực.

Cấu tạo và nguyên lý hoạt động của Trap Valve

Cấu tạo cơ bản

Tùy nguyên lý và nhà sản xuất, cấu tạo có thể khác nhau, nhưng một Trap Va1ve thường gồm:

• Thân van: chịu áp suất và nhiệt độ của hệ thống.

• Bộ phận cảm biến hoặc cơ cấu đóng mở: nhận biết sự khác biệt giữa hơi và nước ngưng.

• Đĩa van, phao hoặc bộ phận điều tiết: trực tiếp đóng mở cửa xả.

• Gioăng làm kín: đảm bảo kín khi van đóng.

• Cửa vào và cửa xả: dẫn nước ngưng vào và ra khỏi van.

• Bộ phận kiểm tra hoặc bảo trì: như lưới lọc, nắp kiểm tra, tùy thiết kế.

Nguyên lý hoạt động

Quá trình hoạt động có thể tóm tắt theo trình tự:

1. Hơi nước đi vào hệ thống và cấp nhiệt cho thiết bị.

2. Trong quá trình truyền nhiệt, hơi ngưng tụ thành nước ngưng.

3. Trap Va1ve nhận biết sự khác biệt giữa hơi và nước ngưng, dựa trên nhiệt độ, tỷ trọng hoặc tốc độ dòng chảy tùy cơ chế.

4. Khi có nước ngưng, van mở để xả ra ngoài.

5. Khi hơi đến, điều kiện làm van đóng lại, hạn chế hơi nóng thoát ra.

Tại sao Trap Valve có thể hạn chế thất thoát hơi?

• Cơ chế đóng/mở tự động theo trạng thái của môi chất, không phụ thuộc thao tác thủ công.

• Phân biệt được hơi và nước ngưng thông qua nhiệt độ, độ nổi hoặc đặc tính dòng chảy.

• Không cần xả liên tục: van chỉ mở khi có nước ngưng cần thoát.

Các loại Trap Va1ve phổ biến hiện nay

Trap Va1ve thường được chia theo nguyên lý hoạt động thành ba nhóm chính.

Thermodynamic Steam Trap (nhiệt động)

Loại này hoạt động dựa trên sự khác biệt về trạng thái và tốc độ dòng lưu chất khi đi qua van. Nước ngưng đẩy đĩa van mở, còn hơi có tốc độ cao làm đĩa van đóng lại.

• Ưu điểm: kết cấu nhỏ gọn, chịu được điều kiện làm việc khắc nghiệt.

• Hạn chế: có thể nhạy với sự thay đổi của áp suất ngược và cần lắp đặt đúng điều kiện.

• Phù hợp: đường hơi chính và các điểm xả nước ngưng trên đường ống.

Mechanical Steam Trap (cơ học)

Loại này hoạt động dựa trên sự chênh lệch tỷ trọng giữa hơi và nước ngưng, thông qua cơ cấu phao hoặc bucket (gầu).

• Ưu điểm: xả nước ngưng liên tục và tốt, phù hợp khi lượng nước ngưng lớn.

• Hạn chế: kích thước thường lớn hơn, một số kiểu cần chú ý điều kiện lắp đặt.

• Phù hợp: thiết bị trao đổi nhiệt, bộ gia nhiệt và các thiết bị sử dụng hơi có tải nước ngưng lớn.

Thermostatic Steam Trap (nhiệt độ)

Loại này hoạt động dựa trên sự thay đổi nhiệt độ. Hơi có nhiệt độ cao hơn nước ngưng đã nguội, và cơ cấu nhạy nhiệt sẽ đóng mở van theo sự chênh lệch đó. Loại này thường có khả năng xả khí và nước ngưng tốt.

• Ưu điểm: phản ứng theo nhiệt độ, thuận tiện xả khí không ngưng.

• Hạn chế: có thể có độ trễ khi điều kiện thay đổi nhanh.

• Phù hợp: các hệ thống cần kiểm soát nhiệt và cần xả khí hiệu quả.

So sánh nhanh các loại Trap Valve

Thông số kỹ thuật cần quan tâm khi chọn Trap Va1ve

Kích thước kết nối

Trap Va1ve thường có các cỡ như DN15, DN20, DN25, DN32… Kiểu kết nối có thể là ren, mặt bích hoặc dạng khác tùy sản phẩm. Kích thước cần tương thích với đường ống và điểm lắp đặt.

Áp suất làm việc

Bạn cần xác định áp suất đầu vào, áp suất đầu ra và chênh áp yêu cầu. Đây là cơ sở để chọn đúng model, vì mỗi loại chỉ hoạt động ổn định trong một dải chênh áp nhất định.

Nhiệt độ làm việc

Cần xét nhiệt độ hơi và giới hạn nhiệt độ của vật liệu thân van cùng gioăng làm kín để tránh hư hỏng sớm.

Lưu lượng nước ngưng

Đây là thông số quan trọng nhưng dễ bị bỏ qua. Hãy xem xét khả năng xả nước ngưng của van và điều kiện tải tối đa, tối thiểu của hệ thống.

Vật liệu chế tạo

Vật liệu phổ biến gồm gang, thép, inox hoặc vật liệu chuyên dụng tùy môi trường và yêu cầu ăn mòn.

Kiểu kết nối và tiêu chuẩn

Nên kiểm tra kiểu ren hoặc mặt bích và tiêu chuẩn đường ống tương thích để việc lắp đặt không phát sinh vấn đề.

Trap Va1ve khác gì với các loại van xả nước ngưng khác?

Trap Va1ve và Steam Trap

Hai thuật ngữ này thường được dùng thay thế cho nhau trong thực tế. Tuy nhiên, cách gọi có thể phụ thuộc vào nhà sản xuất và tài liệu kỹ thuật, nên không nên khẳng định tuyệt đối trong mọi trường hợp. Cách an toàn nhất là dựa vào nguyên lý hoạt động và thông số kỹ thuật của từng model.

Trap Va1ve và van xả nước thông thường

Van xả thông thường cần thao tác hoặc điều khiển bên ngoài. Trap Va1ve được thiết kế riêng cho việc xử lý nước ngưng trong hệ thống hơi theo nguyên lý tự động.

Trap Va1ve và van một chiều

Hai thiết bị này khác nhau về chức năng. Trap Va1ve tập trung vào xử lý và xả nước ngưng, còn van một chiều chủ yếu kiểm soát hướng dòng chảy, ngăn dòng chảy ngược.

Khi nào nên dùng loại nào?

Bạn có thể cân nhắc theo các tiêu chí:

• Môi chất: hơi bão hòa, hơi quá nhiệt hay có lẫn khí.

• Áp suất và nhiệt độ làm việc.

• Lưu lượng nước ngưng cần xả.

• Kiểu hệ thống: đường hơi chính, thiết bị gia nhiệt hay hệ thống thu hồi nước ngưng.

• Yêu cầu bảo trì và không gian lắp đặt.

Tại sao hệ thống hơi cần Trap Va1ve?

Nếu không xử lý nước ngưng đúng cách, hệ thống có thể gặp một chuỗi vấn đề:

• Nước ngưng tích tụ làm giảm hiệu suất của hệ thống.

• Water hammer (búa nước): gây rung, tiếng ồn và có nguy cơ hư hỏng đường ống, phụ kiện.

• Thất thoát nhiệt: làm tăng chi phí vận hành.

• Ăn mòn: nước ngưng chứa khí hòa tan có thể làm giảm tuổi thọ hệ thống.

• Thiết bị gia nhiệt kém hiệu quả: ảnh hưởng trực tiếp đến quá trình sản xuất.

Trap Va1ve giải quyết các vấn đề trên bằng cách xả nước ngưng kịp thời và giữ hơi lại, từ đó giúp hệ thống hơi vận hành ổn định.

Trap Va1ve được sử dụng ở đâu?

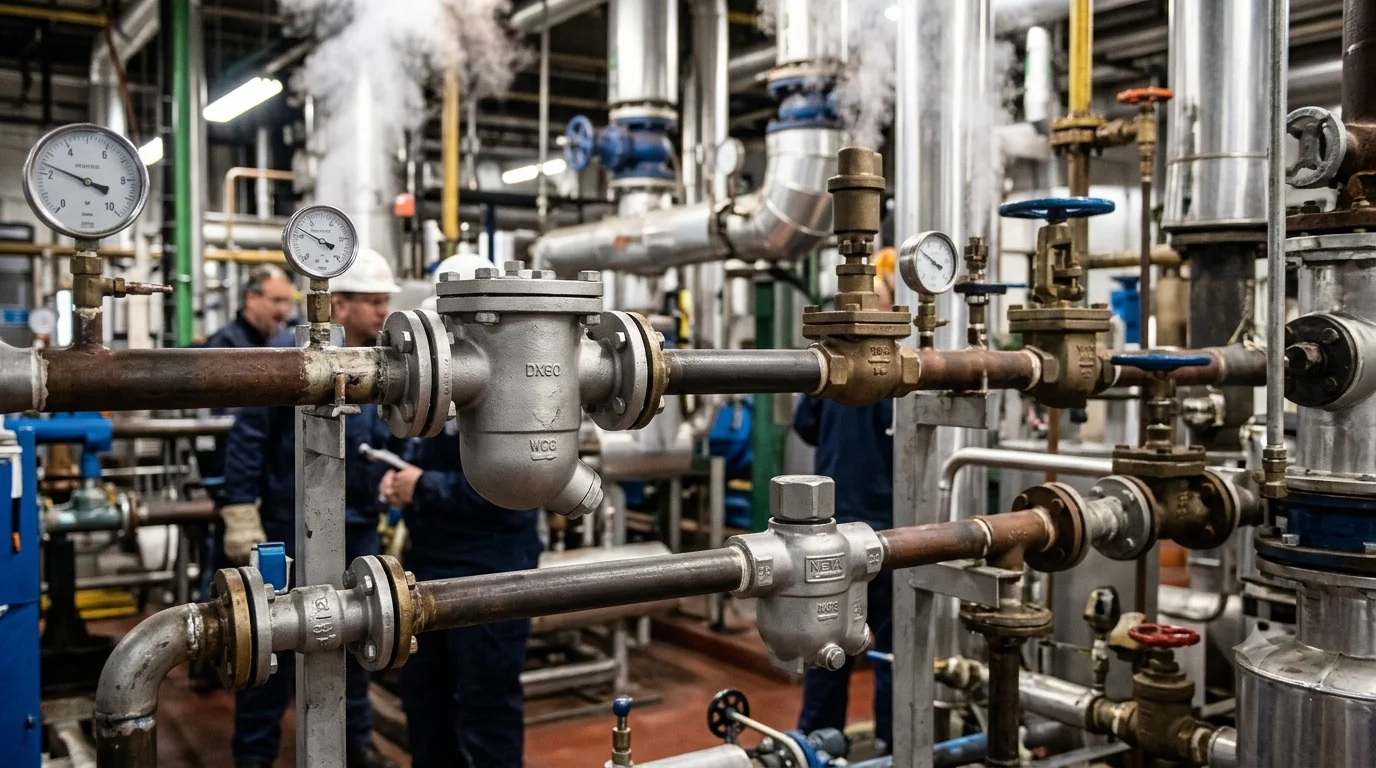

Hệ thống đường ống hơi

Trap Va1ve được lắp tại các điểm phù hợp trên đường hơi, như điểm thấp, cuối đường ống hoặc trước các thiết bị điều khiển, để xả nước ngưng.

Thiết bị trao đổi nhiệt

Bộ gia nhiệt, heat exchanger và các thiết bị sử dụng hơi công nghiệp cần xả nước ngưng liên tục để duy trì hiệu quả truyền nhiệt.

Nồi hơi và hệ thống phụ trợ

Trap Va1ve xuất hiện trong hệ thống phân phối hơi và đường hồi nước ngưng, góp phần thu hồi nước ngưng ổn định.

Nhà máy công nghiệp

Thiết bị này phổ biến trong nhiều ngành sử dụng hơi nước: thực phẩm, dệt may, hóa chất, dược phẩm, cùng các cơ sở sản xuất và chế biến khác.

Khi nào cần sử dụng Trap Va1ve?

Bạn nên cân nhắc lắp hoặc kiểm tra Trap Va1ve khi:

• Hệ thống có sử dụng hơi nước.

• Xuất hiện hiện tượng nước ngưng tích tụ.

• Thiết bị gia nhiệt giảm hiệu suất.

• Đường ống có tiếng va đập hoặc rung bất thường.

• Cần thu hồi nước ngưng.

• Muốn giảm thất thoát năng lượng.

Sai lầm thường gặp khi sử dụng Trap Va1ve

• Chọn sai kích thước.

• Không tính lưu lượng nước ngưng.

• Không xét áp suất chênh lệch.

• Lắp sai chiều dòng chảy.

• Không bố trí vị trí xả phù hợp.

• Không kiểm tra định kỳ.

• Chọn sản phẩm chỉ dựa vào giá thành.

Cách lựa chọn Trap Va1ve phù hợp

Bạn có thể làm theo quy trình 6 bước:

1. Xác định môi chất: hơi bão hòa, hơi quá nhiệt hoặc có lẫn khí.

2. Xác định áp suất và nhiệt độ làm việc của hệ thống.

3. Tính hoặc ước lượng lượng nước ngưng cần xả.

4. Xác định kích thước đường ống và kiểu kết nối (ren, mặt bích…).

5. Chọn nguyên lý Trap Va1ve phù hợp: nhiệt động, cơ học hoặc nhiệt độ.

6. Kiểm tra vật liệu, tiêu chuẩn và điều kiện lắp đặt thực tế.

Nếu chưa chắc chắn về lưu lượng nước ngưng hoặc chênh áp, bạn nên tham khảo tư vấn kỹ thuật từ nhà cung cấp hoặc kỹ sư có kinh nghiệm trước khi đặt hàng.

Hướng dẫn lắp đặt và sử dụng Trap Va1ve đúng cách

Trước khi lắp

• Kiểm tra đúng model theo yêu cầu.

• Kiểm tra áp suất và nhiệt độ làm việc.

• Kiểm tra chiều dòng chảy ghi trên thân van.

• Làm sạch đường ống để tránh cặn bẩn làm kẹt van.

Trong quá trình lắp

• Lắp đúng hướng và đúng vị trí theo hướng dẫn của nhà sản xuất.

• Đảm bảo kết nối kín.

• Hạn chế ứng suất cơ học lên thân van.

• Bố trí đủ không gian để kiểm tra và bảo trì.

Sau khi lắp

• Kiểm tra rò rỉ tại các mối nối.

• Kiểm tra khả năng xả nước ngưng.

• Theo dõi nhiệt độ và tiếng ồn khi vận hành.

• Kiểm tra lại khi hệ thống đạt điều kiện vận hành thực tế.

Lưu ý: hệ thống hơi hoạt động ở nhiệt độ và áp suất cao, vì vậy việc lắp đặt và thao tác nên do nhân sự có chuyên môn thực hiện, tuân thủ quy định an toàn.

Lưu ý khi bảo trì Trap Valve

• Kiểm tra định kỳ theo kế hoạch bảo trì.

• Làm sạch cặn bẩn và lưới lọc.

• Kiểm tra bộ phận làm kín.

• Theo dõi tình trạng rò hơi.

• Kiểm tra khả năng xả nước ngưng.

• Thay thế linh kiện khi có dấu hiệu hao mòn.

• Không tiếp tục vận hành nếu thiết bị có dấu hiệu bất thường nghiêm trọng; hãy ngừng, cô lập và kiểm tra theo quy trình an toàn.

Câu hỏi thường gặp về Trap Valve

1. Trap Va1ve là gì?

Trap Va1ve là thiết bị dùng trong hệ thống hơi để tự động tách và xả nước ngưng, đồng thời hạn chế hơi nóng thoát ra ngoài. Nhờ đó, hệ thống duy trì hiệu quả truyền nhiệt, giảm thất thoát năng lượng và bảo vệ đường ống, thiết bị khỏi các sự cố do nước ngưng gây ra.

2. Trap Va1ve có giống Steam Trap không?

Trong nhiều tài liệu và thực tế thị trường, hai thuật ngữ này được dùng gần nghĩa để chỉ thiết bị xả nước ngưng cho hệ thống hơi. Tuy nhiên, cách gọi có thể khác nhau tùy nhà sản xuất, nên hãy đối chiếu theo model và thông số kỹ thuật cụ thể.

3. Trap Va1ve hoạt động như thế nào?

Trap Va1ve nhận biết sự khác biệt giữa hơi và nước ngưng, thông qua nhiệt độ, tỷ trọng hoặc tốc độ dòng chảy. Khi có nước ngưng, van mở để xả. Khi hơi đến, van đóng lại để hạn chế thất thoát hơi.

4. Làm thế nào để chọn Trap Va1ve phù hợp?

Bạn cần dựa vào bốn yếu tố chính: áp suất (đặc biệt là chênh áp), nhiệt độ, lưu lượng nước ngưng và kích thước/kiểu kết nối. Sau đó chọn nguyên lý phù hợp và kiểm tra vật liệu, tiêu chuẩn.

5. Trap Va1ve thường được sử dụng ở đâu?

Trap Va1ve thường xuất hiện trên đường ống hơi, thiết bị trao đổi nhiệt, hệ thống gia nhiệt, đường hồi nước ngưng và trong nhiều nhà máy công nghiệp như thực phẩm, dệt may, hóa chất, dược phẩm.

Trap Va1ve Thiết bị quan trọng trong hệ thống hơi

Tóm lại, Trap Va1ve giúp xử lý nước ngưng, hạn chế thất thoát hơi và bảo vệ hệ thống khỏi ăn mòn, va đập thủy lực. Thiết bị có nhiều loại theo nguyên lý hoạt động, và việc lựa chọn cần dựa trên điều kiện thực tế của hệ thống. Lắp đặt và bảo trì đúng cách giúp hệ thống vận hành ổn định và tiết kiệm năng lượng.

Bạn cần tư vấn chọn Trap Va1ve? Hãy gửi cho chúng tôi thông tin về DN đường ống, áp suất, nhiệt độ, môi chất và nhu cầu sử dụng, đội ngũ kỹ thuật sẽ hỗ trợ đề xuất model phù hợp với hệ thống của bạn.
