Cóc Xả Nước Ngưng Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn

Trong hệ thống hơi hoặc đường ống công nghiệp, hơi nước truyền nhiệt xong sẽ ngưng tụ thành nước. Nếu lượng nước ngưng này không được đưa ra ngoài kịp thời, nó tích tụ ở điểm thấp của đường ống và thiết bị. Hậu quả là hiệu quả truyền nhiệt giảm, đường ống dễ bị ăn mòn, và trong nhiều trường hợp xảy ra va đập thủy lực gây rung, ồn, thậm chí hư hỏng van và mối nối.

Đó là lý do cóc xả ngưng trở thành một phụ kiện không thể thiếu trong hệ thống hơi, gia nhiệt và nhiều đường ống công nghiệp khác. Thiết bị nhỏ nhưng chọn sai loại, sai thông số hoặc lắp sai vị trí sẽ khiến hệ thống hoạt động kém hiệu quả, tốn năng lượng hoặc mất an toàn.

Bài viết này giúp bạn nắm rõ cóc xả ngưng là thiết bị gì, khác gì với bẫy hơi, dùng khi nào và cần lưu ý gì để lựa chọn, lắp đặt đúng ngay từ đầu.

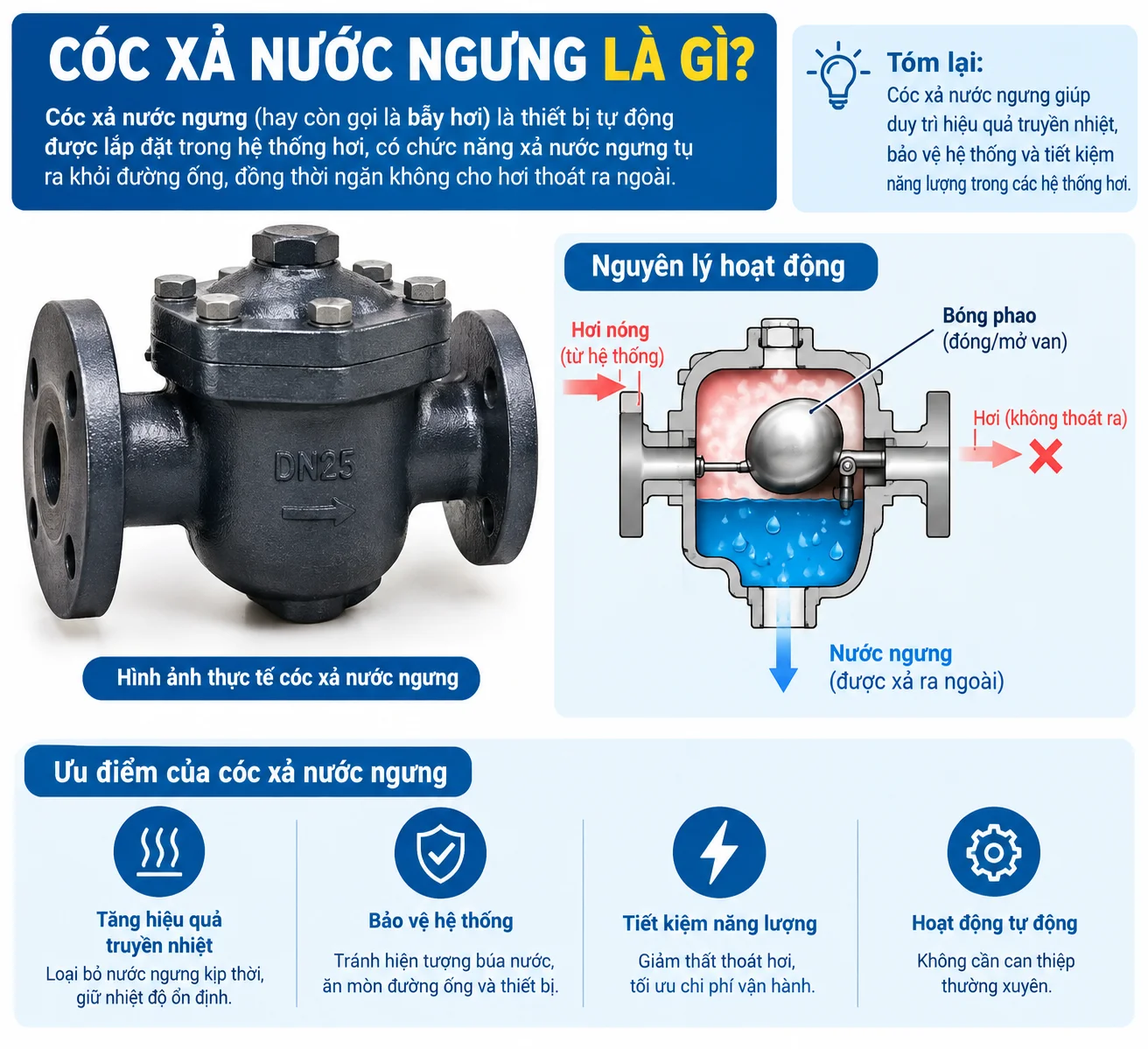

Cóc xả nước ngưng là gì?

Cóc xả nước ngưng là thiết bị tự động thu gom nước ngưng hình thành trong hệ thống và xả ra ngoài, đồng thời hạn chế thất thoát hơi hoặc môi chất có áp. Thiết bị thường được lắp ở điểm thấp của đường ống, sau thiết bị dùng hơi hoặc tại những vị trí dễ đọng nước.

Để hiểu rõ hơn, cần nắm khái niệm nước ngưng. Khi hơi nước đi qua đường ống hoặc thiết bị trao đổi nhiệt, nó truyền nhiệt cho môi trường xung quanh và mất dần nhiệt lượng, từ đó chuyển thành nước lỏng gọi là nước ngưng. Quá trình này diễn ra liên tục, kể cả khi hệ thống vừa khởi động (nước ngưng sinh ra nhiều khi đường ống còn lạnh) lẫn khi vận hành ổn định (do tổn thất nhiệt và quá trình gia nhiệt).

Cần loại bỏ nước ngưng vì nước đọng làm giảm diện tích truyền nhiệt hữu ích, làm nhiệt độ gia nhiệt kém ổn định và tạo điều kiện cho ăn mòn. Khi bị dòng hơi tốc độ cao cuốn đi, các "cục" nước còn gây va đập thủy lực rất nguy hiểm cho đường ống.

Lưu ý: trên thị trường, thuật ngữ "cóc xả ngưng" đôi khi được dùng khá rộng, có nơi chỉ bẫy hơi, có nơi chỉ thiết bị xả nước tự động trong hệ thống khí nén. Vì vậy khi chọn mua, hãy căn cứ vào model và datasheet thực tế thay vì chỉ dựa vào tên gọi.

Cấu tạo và nguyên lý hoạt động của cóc xả nước ngưng

Cấu tạo cơ bản

Tùy thiết kế, một cóc xả ngưng thường gồm các bộ phận chính:

• Thân van: chịu áp và nhiệt, làm từ gang, thép hoặc inox.

• Cửa vào và cửa xả: đưa nước ngưng vào thiết bị và dẫn ra ngoài.

• Bộ phận đóng/mở: đĩa, van kim hoặc van bi, quyết định thời điểm xả.

• Cơ cấu điều khiển: phao, phần tử nhiệt hoặc đĩa nhiệt động, tùy loại.

• Gioăng làm kín: đảm bảo kín khi thiết bị ở trạng thái đóng.

• Kết nối: ren hoặc mặt bích để lắp vào đường ống.

Nguyên lý hoạt động

Quy trình chung của thiết bị diễn ra theo trình tự:

1. Nước ngưng hình thành và chảy về điểm thấp của đường ống.

2. Nước ngưng đi vào thân thiết bị qua cửa vào.

3. Cơ cấu bên trong (phao, phần tử nhiệt hoặc đĩa) đáp ứng với mực nước, nhiệt độ hoặc trạng thái dòng chảy.

4. Cửa xả mở, nước ngưng thoát ra ngoài nhờ chênh áp giữa đầu vào và đầu ra.

5. Khi nước ngưng đã thoát hết và hơi tiến tới, cửa xả đóng lại.

Thiết bị hạn chế thất thoát hơi vì cơ cấu đóng mở được thiết kế để phân biệt nước với hơi, dựa trên sự khác biệt về mực chất lỏng, nhiệt độ hoặc vận tốc dòng chảy. Chênh áp giữa đầu vào và đầu ra là động lực đẩy nước ngưng ra ngoài. Áp suất và nhiệt độ làm việc cũng ảnh hưởng trực tiếp đến khả năng xả và độ bền của thiết bị.

Các loại cóc xả ngưng phổ biến

Mỗi loại hoạt động theo một cơ chế khác nhau, nên không thể áp dụng một cấu tạo chung cho mọi model.

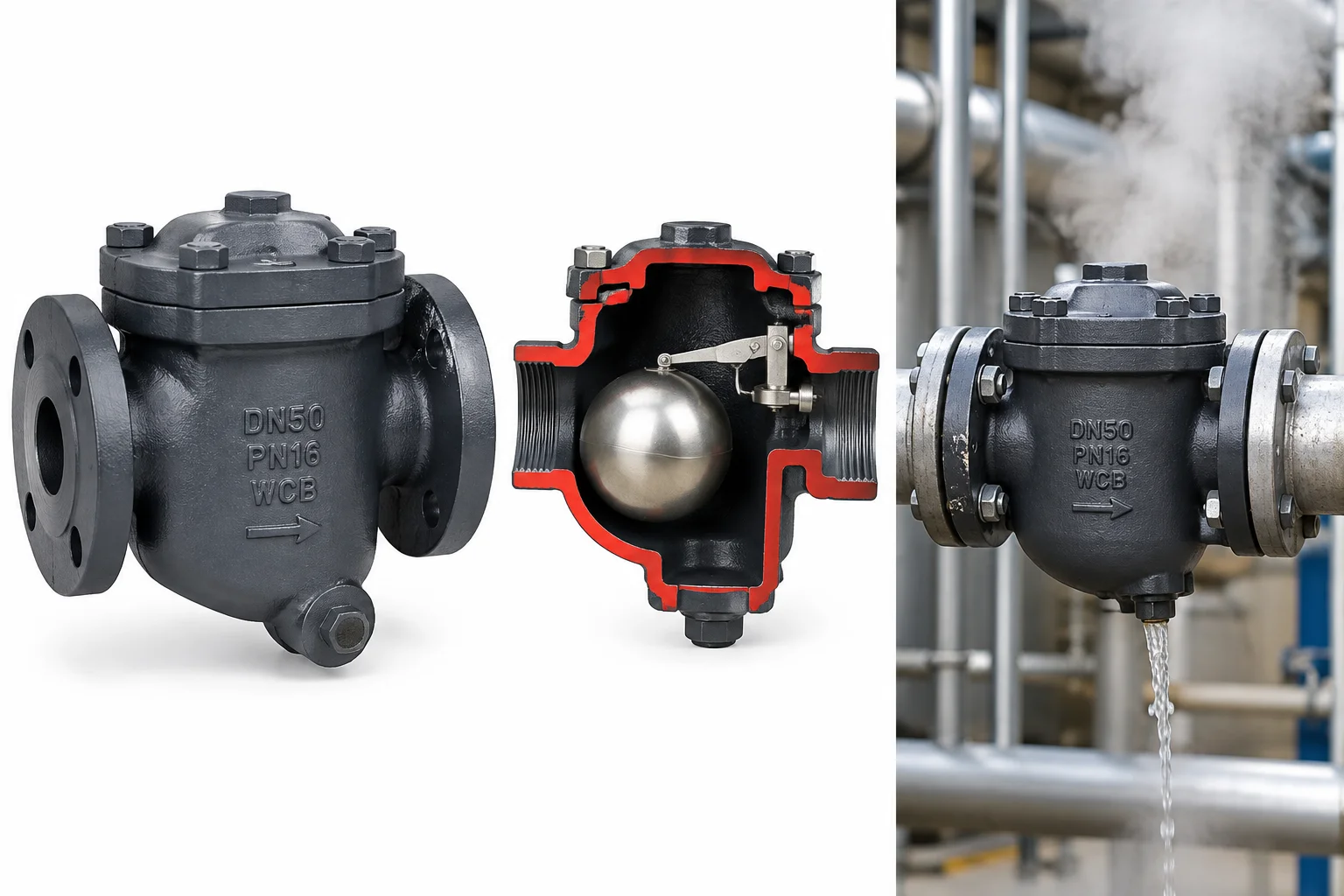

1. Dạng phao. Thiết bị hoạt động dựa vào sự thay đổi mực nước ngưng: khi nước dâng lên, phao nổi và mở cửa xả; khi nước hạ, phao đóng cửa xả lại. Nhiều thiết kế cho phép xả liên tục, phù hợp với hệ thống cần thoát nước ngưng ổn định và có tải nước ngưng thay đổi. Nhược điểm là kích thước lớn hơn, phao có thể hư hỏng nếu chịu va đập thủy lực mạnh hoặc để đóng băng.

2. Dạng nhiệt động, thường gọi là dạng đĩa hoặc đồng tiền. Trong thiết bị chỉ có một đĩa chuyển động. Khi nước ngưng nguội đi qua, đĩa nâng lên cho nước thoát; khi hơi hoặc hơi thứ cấp đi tới, áp suất làm đĩa hạ xuống và đóng cửa xả. Ưu điểm là thiết kế nhỏ gọn, chắc chắn, chịu được hơi quá nhiệt và va đập thủy lực tương đối tốt, phù hợp nhiều hệ thống hơi công nghiệp. Hạn chế là xả gián đoạn, có tiếng "tách" khi đóng mở, và cần chênh áp tối thiểu để hoạt động ổn định. Loại này thường không phù hợp khi áp suất ngược quá cao.

3. Các dạng khác. Bạn có thể gặp thêm loại nhiệt tĩnh (dùng phần tử nhiệt), loại gầu ngược, hoặc thiết bị xả nước ngưng tự động cho hệ thống khí nén. Mỗi loại phù hợp một điều kiện sử dụng riêng.

Khi lựa chọn, hãy tra cứu đặc tính từng model trong catalogue thay vì mặc định mọi thiết bị đều hoạt động giống nhau.

Thông số kỹ thuật cần quan tâm khi chọn cóc xả nước ngưng

Thông số quyết định thiết bị có vận hành đúng, bền và an toàn hay không. Các thông số cần xem xét gồm:

Ngoài ra, hãy lưu ý môi trường sử dụng (trong nhà, ngoài trời, có hóa chất hay không) và thương hiệu/model để có nguồn tham chiếu, phụ tùng và hỗ trợ kỹ thuật ổn định.

So sánh cóc xả nước ngưng với bẫy hơi

Nhiều người hỏi hai thiết bị này có phải là một. Trong thực tế kỹ thuật, bẫy hơi (steam trap) là thiết bị chuyên dụng trong hệ thống hơi, có nhiệm vụ xả nước ngưng và giữ hơi lại. Nhiều loại cóc xả ngưng hoạt động đúng theo nguyên lý đó nên thường được gọi chung là bẫy hơi. Tuy nhiên, tên gọi "cóc xả ngưng" cũng được dùng cho các thiết bị xả nước ở môi trường khác như khí nén, nên không thể mặc định hai khái niệm đồng nghĩa hoàn toàn.

Điểm giống nhau là cả hai đều loại bỏ nước ngưng tự động. Điểm khác nằm ở phạm vi ứng dụng và mức độ yêu cầu về khả năng giữ hơi. Khi thiết bị dùng cho hệ thống hơi, hãy ưu tiên đối chiếu thông số như một bẫy hơi thực thụ.

Tại sao hệ thống cần xả nước ngưng?

Nước ngưng tích tụ gây ra một chuỗi hệ quả:

• Giảm hiệu suất trao đổi nhiệt: lớp nước cản trở truyền nhiệt, thiết bị gia nhiệt kém hiệu quả.

• Tăng nguy cơ ăn mòn: nước ngưng chứa khí hòa tan như CO₂ và O₂, làm mòn đường ống theo thời gian.

• Gây tiếng ồn và rung: dòng hơi đẩy nước tạo tiếng gõ trong ống.

• Xuất hiện va đập thủy lực: cục nước bị hơi tốc độ cao cuốn đi, đập mạnh vào co, van và thiết bị.

• Ảnh hưởng thiết bị phía sau: nước lẫn vào hơi có thể làm hỏng van điều khiển, đồng hồ, tuabin hoặc thiết bị sản xuất.

• Tăng chi phí vận hành và bảo trì: hao năng lượng, hư hỏng thiết bị, dừng máy ngoài kế hoạch.

Vì vậy, vấn đề không đơn giản là "xả nước cho hết". Thiết bị xả phải phù hợp với lưu lượng, áp suất, nhiệt độ và vị trí lắp đặt thì mới vừa xả đủ nước, vừa không thất thoát hơi.

Cóc xả nước ngưng được sử dụng ở đâu?

Thiết bị xuất hiện trong nhiều hệ thống có phát sinh nước ngưng:

• Đường ống hơi: lắp tại điểm thấp và cuối tuyến ống.

• Hệ thống gia nhiệt và thiết bị trao đổi nhiệt: lắp sau thiết bị dùng hơi để xả nước ngưng sau khi hơi nhả nhiệt.

• Nồi hơi và hệ thống phân phối hơi: đảm bảo hơi cấp cho nhà máy khô và sạch.

• Hệ thống HVAC: các dàn gia nhiệt, bộ trao đổi nhiệt dùng hơi.

• Nhà máy sản xuất: thực phẩm, dệt nhuộm, hóa chất, giấy, sấy…

• Hệ thống khí nén: xả nước phát sinh từ bình chứa, bộ lọc, máy sấy.

Nguyên tắc bố trí chung là lắp ở điểm thấp của đường ống, sau thiết bị sử dụng hơi, tại khu vực dễ tích tụ nước ngưng và trước các thiết bị nhạy cảm với nước như van điều khiển hoặc đồng hồ đo. Trên đường ống hơi dài, nên bố trí thêm điểm xả theo khoảng cách hợp lý và trước các đoạn ống đi lên.

Những sai lầm thường gặp khi lắp đặt và sử dụng

Nhiều sự cố xuất phát từ những lỗi cơ bản sau, kể cả khi thiết bị chất lượng tốt:

• Chọn sai kích thước DN, chỉ dựa vào đường kính ống mà không xét lưu lượng nước ngưng.

• Không kiểm tra áp suất làm việc và chênh áp thực tế.

• Không tính đến nhiệt độ vận hành.

• Lắp ngược hướng dòng chảy.

• Bố trí sai vị trí, làm nước ngưng không dẫn được vào thiết bị.

• Không có van khóa hoặc đường bypass khi cần bảo trì.

• Không kiểm tra đường xả, để nước ngưng dồn ứ hoặc áp suất ngược quá cao.

• Chọn thiết bị có lưu lượng xả không phù hợp với tải nước ngưng.

• Không vệ sinh khi hệ thống có nhiều cặn bẩn, dẫn đến nghẹt.

• Dùng vật liệu không phù hợp với môi trường làm việc.

Nếu gặp tình trạng cóc xả ngưng bị nghẹt, xả không hết nước hoặc xả hơi liên tục, hãy rà soát lại các điểm trên trước khi thay thiết bị.

Cách lựa chọn cóc xả ngưng phù hợp

Bạn có thể áp dụng quy trình 6 bước sau:

Bước 1: Xác định môi chất. Hệ thống dùng hơi nước, nước nóng, khí nén hay môi chất khác? Mỗi môi trường yêu cầu loại thiết bị và vật liệu khác nhau.

Bước 2: Xác định kích thước đường ống. Xác định DN15, DN20, DN25… của điểm lắp. Tuy nhiên, không chọn chỉ dựa vào kích thước ống mà phải xét cả lưu lượng xả.

Bước 3: Xác định áp suất và nhiệt độ. Kiểm tra áp suất đầu vào, áp suất đầu ra, chênh áp và nhiệt độ làm việc tối đa của hệ thống.

Bước 4: Xác định lượng nước ngưng. Đây là thông số then chốt để tránh chọn thiết bị xả không đủ công suất. Nên tính tải nước ngưng khi vận hành ổn định và khi khởi động, đồng thời áp dụng hệ số an toàn theo khuyến nghị của nhà sản xuất.

Bước 5: Chọn vật liệu và kiểu kết nối. Gang, thép hoặc inox tùy môi trường và áp suất; ren hoặc mặt bích tùy kích thước và phương án lắp đặt.

Bước 6: Kiểm tra catalogue/model. Đối chiếu datasheet với các yêu cầu trên: dải áp suất, dải nhiệt độ, lưu lượng xả, tiêu chuẩn và điều kiện lắp đặt. Nếu chưa chắc chắn, hãy gửi thông tin hệ thống cho đơn vị cung cấp để được tư vấn model phù hợp.

Checklist lắp đặt và bảo trì cóc xả ngưng

Trước khi lắp
☐ Kiểm tra model và thông tin trên thân thiết bị
☐ Kiểm tra DN
☐ Kiểm tra hướng dòng
☐ Kiểm tra áp suất và nhiệt độ làm việc
☐ Kiểm tra vật liệu

Khi lắp
☐ Làm sạch đường ống, loại bỏ cặn và xỉ hàn
☐ Lắp đúng hướng dòng chảy
☐ Không để thiết bị chịu lực từ đường ống
☐ Chọn vị trí dễ kiểm tra và bảo trì
☐ Cân nhắc lắp van chặn, bộ lọc và bypass

Sau khi lắp
☐ Kiểm tra rò rỉ tại các mối nối
☐ Kiểm tra khả năng xả nước ngưng
☐ Theo dõi nhiệt độ và áp suất
☐ Chú ý tiếng ồn hoặc rung bất thường

Bảo trì định kỳ

• Kiểm tra theo lịch, đặc biệt ở các vị trí quan trọng.

• Làm sạch cặn, kiểm tra bộ lọc.

• Kiểm tra gioăng và cơ cấu đóng mở.

• Thay thế khi thiết bị xuống cấp hoặc xả hơi liên tục.

Câu hỏi thường gặp về cóc xả nước ngưng

1. Cóc xả ngưng là gì?
Là thiết bị dùng để thu gom và loại bỏ nước ngưng khỏi hệ thống, giúp hạn chế nước tích tụ và duy trì hiệu quả vận hành.

2. Cóc xả ngưng có giống bẫy hơi không?
Không nên mặc định hai khái niệm hoàn toàn giống nhau. Cần căn cứ vào cấu tạo, cơ chế hoạt động và mục đích sử dụng của từng thiết bị hoặc model.

3. Cóc xả ngưng nên lắp ở đâu?
Thường lắp tại các vị trí dễ tích tụ nước ngưng như điểm thấp của đường ống, sau thiết bị dùng hơi, hoặc vị trí phù hợp theo thiết kế hệ thống.

4. Chọn cóc xả ngưng dựa vào thông số nào?
Cần xem xét DN, áp suất, nhiệt độ, chênh áp, lưu lượng nước ngưng, vật liệu, kiểu kết nối và môi trường làm việc.

5. Cóc xả ngưng bị nghẹt phải làm gì?
Kiểm tra đường ống, cặn bẩn, cửa xả và cơ cấu bên trong. Trước khi tháo thiết bị, cần cô lập hệ thống, xả áp và chờ nguội để đảm bảo an toàn, vì hơi và nước ngưng nóng có thể gây bỏng nặng.

Cóc xả nước ngưng lựa chọn đúng giúp hệ thống vận hành ổn định

Tóm lại, có ba điều cần ghi nhớ:

1. Cóc xả ngưng giúp xử lý nước ngưng phát sinh, bảo vệ đường ống và thiết bị khỏi ăn mòn, va đập thủy lực và suy giảm hiệu suất.

2. Hiệu quả phụ thuộc vào việc chọn đúng loại, đúng thông số và lắp đúng vị trí.

3. Không nên chỉ chọn theo DN mà cần xem xét toàn bộ điều kiện vận hành: áp suất, nhiệt độ, chênh áp và lưu lượng nước ngưng.

Bạn đang cần chọn cóc xả ngưng cho hệ thống của mình? Hãy liên hệ để được tư vấn model phù hợp. Chỉ cần cung cấp thông tin DN + áp suất + nhiệt độ + môi chất, chúng tôi sẽ hỗ trợ lựa chọn chính xác, gửi catalogue/datasheet, báo giá và tư vấn phương án lắp đặt cho hệ thống thực tế của bạn.
