Ball Valve Drain Là Gì? Cấu Tạo, Thông Số Và Ứng Dụng

Ball Valve Drain và nhu cầu xả lưu chất trong hệ thống đường ống

Trong hệ thống đường ống hay bồn chứa, lưu chất không phải lúc nào cũng được lưu thông hết. Nước ngưng đọng ở điểm thấp, cặn lắng dưới đáy bồn, dầu hoặc khí còn tồn dư trong đường ống là những tình huống rất thường gặp. Khi cần bảo trì, vệ sinh hoặc tháo thiết bị mà không có điểm xả phù hợp, người vận hành phải đối mặt với nhiều rủi ro: mất thời gian, lưu chất tràn ra ngoài, thậm chí mất an toàn lao động.

Ball Va1ve Drain (van bi xả) là giải pháp thường được dùng cho nhu cầu này. Van kết hợp cơ cấu đóng/mở nhanh của van bi với chức năng xả lưu chất tại vị trí cần thiết. Bài viết này giúp bạn hiểu van bi xả là gì, cấu tạo và nguyên lý hoạt động ra sao, cần quan tâm thông số nào và cách chọn đúng loại van cho hệ thống của mình.

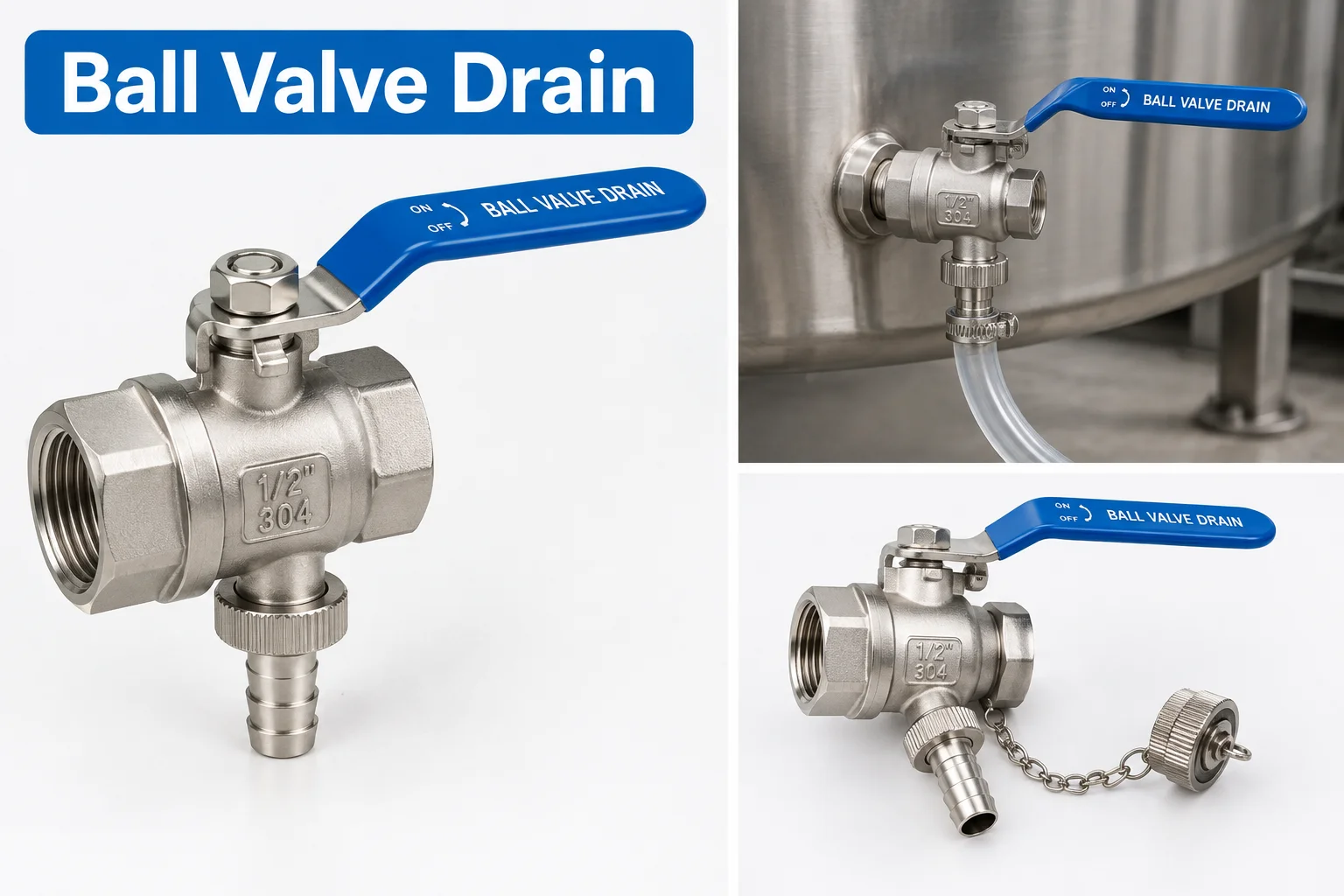

Ball Valve Drain là gì?

Ball Valve Drain là loại van bi được thiết kế để kiểm soát dòng chảy và hỗ trợ xả lưu chất ra khỏi đường ống, thiết bị hoặc bồn chứa. Van sử dụng cơ cấu bi xoay để đóng/mở dòng chính, đồng thời có thể tích hợp hoặc kết hợp với cổng xả tùy thiết kế.

Về mặt thuật ngữ, Ball Valve nghĩa là van bi, còn "Drain" nghĩa là xả. Vì vậy, Ball Va1ve Drain được dùng tại những vị trí cần xả nước, chất lỏng hoặc lưu chất tồn dư, chẳng hạn điểm thấp của đường ống hoặc đáy bồn chứa.

Cần lưu ý rằng không phải mọi Ball Va1ve Drain đều có cùng cấu tạo. Thiết kế thực tế phụ thuộc vào nhà sản xuất và mục đích sử dụng. Trong tài liệu kỹ thuật, bạn có thể gặp nhiều cách gọi khác nhau như drain ball valve, ball drain valve, van bi xả, van xả bi hoặc van xả đáy. Vì vậy, khi tìm mua, nên dựa vào catalogue và bản vẽ của từng model thay vì chỉ dựa vào tên gọi.

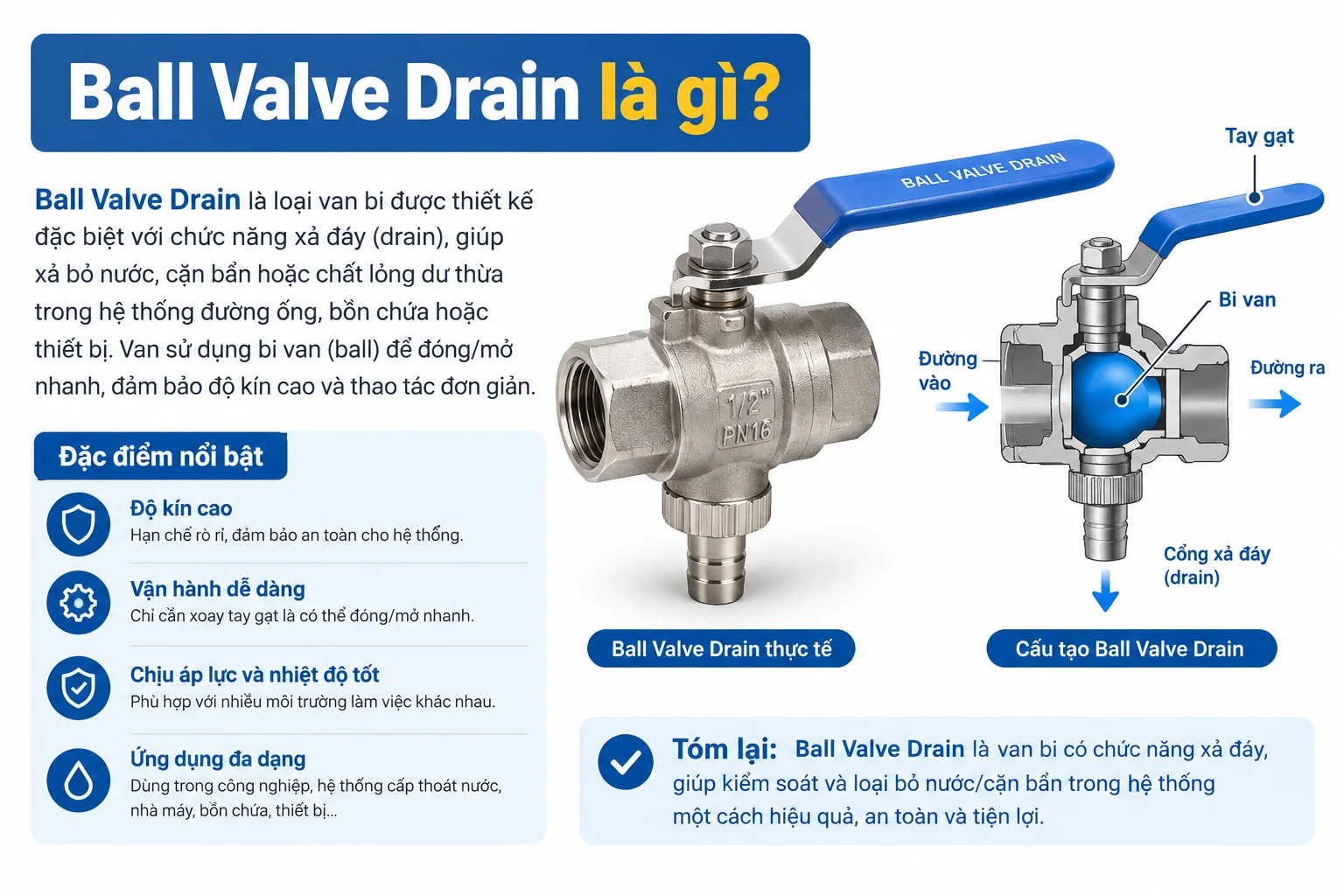

Cấu tạo và nguyên lý hoạt động của Ball Valve Drain

Các bộ phận chính

• Thân van: bộ phận chịu áp lực, chứa các chi tiết bên trong.

• Bi van: viên bi có lỗ xuyên tâm, xoay để đóng hoặc mở dòng chảy.

• Trục van: truyền chuyển động từ tay gạt hoặc bộ truyền động đến bi van.

• Gioăng làm kín: đảm bảo van kín khít, ngăn rò rỉ.

• Tay gạt hoặc bộ truyền động: dùng để vận hành van thủ công hoặc tự động.

• Cổng kết nối: kiểu ren, hàn hoặc mặt bích để lắp vào đường ống.

• Cổng xả (drain): có ở các thiết kế tích hợp chức năng xả.

Nguyên lý hoạt động

• Khi bi xoay về vị trí mở, lỗ của bi thẳng hàng với đường ống và lưu chất đi qua.

• Khi bi xoay về vị trí đóng, thân bi chắn ngang và dòng chảy bị ngăn lại.

• Khi thực hiện thao tác xả, lưu chất tồn dư được đưa ra ngoài qua đường drain.

Cơ chế xả cụ thể phụ thuộc vào thiết kế của từng dòng van. Có loại xả trực tiếp qua cổng riêng, có loại kết hợp thêm van xả nhỏ ở đầu ra.

Các loại Ball Valve Drain phổ biến

Ball Va1ve Drain có thể được phân loại theo nhiều tiêu chí.

Theo vật liệu

• Ball Va1ve Drain inox: phù hợp môi trường cần chống ăn mòn.

• Ball Va1ve Drain đồng: thường dùng cho nước, khí trong hệ thống dân dụng và công nghiệp nhẹ.

• Ball Va1ve Drain thép: dùng khi yêu cầu độ bền cơ học cao.

• Các vật liệu khác tùy môi trường làm việc.

Theo kiểu kết nối

• Nối ren: gọn, dễ lắp, thường dùng cho kích thước nhỏ.

• Nối hàn: cho hệ thống cần độ kín cao.

• Mặt bích: phù hợp đường ống lớn, dễ tháo lắp bảo trì.

• Kiểu kết nối chuyên dụng theo thiết bị.

Theo thiết kế

• Van bi có cổng xả tích hợp.

• Van bi kết hợp van xả.

• Van bi mini có chức năng drain.

• Cấu hình chuyên dụng cho từng thiết bị hoặc đường ống.

Theo môi trường sử dụng

• Xả nước.

• Xả khí.

• Xả dầu.

• Xả lưu chất công nghiệp.

Lưu ý: không phải model nào cũng có đầy đủ các cấu hình trên. Hãy xác nhận thông tin cụ thể trong catalogue của nhà sản xuất.

Thông số kỹ thuật Ball Valve Drain cần quan tâm

Khi đánh giá một Ball Va1ve Drain, bạn nên kiểm tra các thông số sau:

Điều quan trọng là không nên chỉ chọn van dựa trên kích thước đường ống. Áp suất, nhiệt độ, vật liệu và tính chất lưu chất cũng quyết định khả năng làm việc an toàn của van. Ví dụ, hai van cùng DN nhưng khác vật liệu gioăng có thể chịu nhiệt và tương thích hóa chất rất khác nhau.

So sánh Ball Va1ve Drain với van bi thông thường và van xả đáy

Ball Va1ve Drain và van bi thông thường

Ball Va1ve Drain và Drain Valve

Drain Valve (van xả) tập trung vào chức năng xả. Ball Va1ve Drain thường tận dụng cơ cấu van bi và có cấu hình phục vụ việc xả. Lựa chọn giữa hai loại phụ thuộc vào vị trí lắp đặt và yêu cầu của hệ thống.

Vì sao nên dùng van bi cho vị trí xả?

• Đóng/mở nhanh, chỉ cần xoay một góc.

• Kết cấu tương đối đơn giản.

• Khi mở, dòng chảy tương đối thông thoáng, giúp xả nhanh hơn.

• Dễ thao tác ở nhiều hệ thống.

Tại sao cần lắp Ball Valve Drain đúng vị trí?

Vị trí lắp đặt quyết định van có phát huy được chức năng xả hay không. Một Ball Va1ve Drain đặt đúng chỗ giúp:

• Tháo lưu chất tồn đọng dễ dàng.

• Thuận tiện hơn khi bảo trì đường ống và thiết bị.

• Hạn chế lưu chất còn lại khi cần sửa chữa.

• Hỗ trợ xả nước ngưng hoặc chất lỏng tại các điểm thấp, tùy hệ thống.

Khi lắp, cần chú ý vị trí phải phù hợp với hướng dòng chảy và mục đích xả. Đồng thời, phải có không gian để thao tác van và phương án thu gom lưu chất sau khi xả, nhất là với dầu hoặc hóa chất.

Ball Va1ve Drain được sử dụng ở đâu?

Thay vì chỉ liệt kê, hãy xem vì sao từng hệ thống cần chức năng drain:

• Hệ thống cấp và xử lý nước: cần xả cặn, nước tồn khi vệ sinh hoặc sửa chữa đường ống.

• Bồn chứa: cặn thường lắng ở đáy, cần điểm xả để làm sạch định kỳ.

• Hệ thống HVAC: cần xả nước khi bảo dưỡng hoặc xả khí, nước ngưng trong mạch.

• Hệ thống khí nén: nước ngưng tụ tích tụ ở điểm thấp, cần được xả để bảo vệ thiết bị phía sau.

• Thiết bị công nghiệp: nhiều thiết bị cần xả lưu chất trước khi tháo hoặc kiểm tra.

• Đường ống cần điểm xả bảo trì: giúp rút ngắn thời gian dừng hệ thống.

Điểm chung của các ứng dụng này là nhu cầu loại bỏ lưu chất không mong muốn một cách nhanh chóng, an toàn và có kiểm soát.

Khi nào nên sử dụng Ball Valve Drain?

Bạn nên cân nhắc Ball Va1ve Drain khi:

• Có nhu cầu xả lưu chất tại một điểm cố định.

• Đường ống cần thuận tiện cho bảo trì.

• Cần một cơ cấu đóng/mở nhanh.

• Không gian lắp đặt phù hợp với kiểu van.

• Áp suất và nhiệt độ nằm trong giới hạn của van.

• Vật liệu van tương thích với lưu chất.

Ngược lại, đừng chọn van chỉ vì kích thước vừa với đường ống.

Những sai lầm thường gặp khi chọn Ball Valve Drain

Sai lầm 1: Chỉ quan tâm DN. DN phù hợp không đồng nghĩa van phù hợp với toàn hệ thống.

Sai lầm 2: Bỏ qua áp suất và nhiệt độ. Điều này có thể dẫn đến chọn sai vật liệu hoặc cấp áp suất, gây rò rỉ hoặc hỏng van sớm.

Sai lầm 3: Không kiểm tra vật liệu gioăng. Gioăng phải tương thích với môi trường làm việc. Gioăng không phù hợp có thể bị trương nở, mòn hoặc hỏng nhanh.

Sai lầm 4: Không xác định mục đích xả. Xả nước, dầu, khí hay hóa chất có yêu cầu khác nhau về vật liệu và cấu hình.

Sai lầm 5: Không kiểm tra kiểu kết nối. Van ren, hàn và mặt bích không thể tùy ý thay thế cho nhau.

Cách lựa chọn Ball Va1ve Drain phù hợp

Bạn có thể làm theo quy trình 6 bước sau:

1. Xác định loại lưu chất: nước, khí, dầu hay hóa chất, có lẫn cặn hay không.

2. Xác định kích thước đường ống: DN hoặc inch tại vị trí lắp.

3. Kiểm tra áp suất làm việc: bao gồm cả áp suất tối đa có thể xảy ra.

4. Kiểm tra nhiệt độ làm việc: dải nhiệt độ thường xuyên và cực đại.

5. Chọn vật liệu thân và gioăng: dựa trên lưu chất, áp suất và nhiệt độ.

6. Kiểm tra kiểu kết nối và không gian lắp đặt: ren, hàn hay mặt bích, có đủ chỗ để thao tác hay không.

Sau đó, đối chiếu với catalogue hoặc datasheet của nhà sản xuất trước khi đặt mua.

Lưu ý khi lắp đặt và sử dụng Ball Va1ve Drain

• Làm sạch đường ống trước khi lắp để tránh cặn bẩn kẹt vào bi hoặc gioăng.

• Kiểm tra ren, mặt bích hoặc mối nối trước khi siết.

• Không dùng lực quá mức lên tay van.

• Kiểm tra rò rỉ sau khi lắp và khi đưa hệ thống vào vận hành.

• Không vận hành vượt áp suất và nhiệt độ cho phép.

• Khi xả lưu chất nguy hiểm, cần có phương án thu gom và bảo hộ phù hợp.

• Kiểm tra định kỳ tình trạng gioăng và thân van.

• Đóng van đúng cách sau khi hoàn tất quá trình xả.

Câu hỏi thường gặp về Ball Va1ve Drain

1. Ball Va1ve Drain là gì?
Là loại van bi dùng để kiểm soát dòng chảy và hỗ trợ xả lưu chất khỏi đường ống, thiết bị hoặc bồn chứa, tùy theo thiết kế.

2. Ball Va1ve Drain có giống van bi thông thường không?
Không hoàn toàn. Van bi thông thường chủ yếu dùng để đóng/mở dòng, trong khi Ball Va1ve Drain được thiết kế hoặc cấu hình thêm chức năng phục vụ việc xả.

3. Ball Va1ve Drain dùng để xả những loại lưu chất nào?
Tùy vật liệu và thiết kế, van có thể dùng cho nước, khí, dầu hoặc một số lưu chất công nghiệp. Cần kiểm tra catalogue để xác định tính tương thích.

4. Khi chọn Ball Va1ve Drain cần quan tâm thông số nào?
Các thông số quan trọng gồm kích thước, vật liệu, kiểu kết nối, áp suất, nhiệt độ, vật liệu gioăng và loại lưu chất.

5. Ball Va1ve Drain có thể dùng trong hệ thống áp suất cao không?
Có thể, nhưng chỉ khi model cụ thể được nhà sản xuất quy định phù hợp với áp suất và nhiệt độ của hệ thống.

Ball Va1ve Drain – Giải pháp kiểm soát và xả lưu chất hiệu quả

Ball Va1ve Drain là loại van bi kết hợp chức năng đóng/mở dòng chảy với khả năng xả lưu chất, giúp việc vận hành và bảo trì hệ thống đường ống thuận tiện hơn. Để chọn đúng van, hãy dựa trên các tiêu chí cốt lõi: DN, vật liệu, áp suất, nhiệt độ, kiểu kết nối và loại lưu chất. Và trước khi quyết định, đừng quên đối chiếu với catalogue hoặc datasheet của nhà sản xuất.

Đang tìm Ball Va1ve Drain phù hợp cho hệ thống? Hãy xác định rõ kích thước, môi trường làm việc, áp suất và kiểu kết nối để lựa chọn đúng model. Liên hệ đơn vị cung cấp để được tư vấn thông số và báo giá theo nhu cầu thực tế.
