Van 1 Chiều Cao Áp: Cấu Tạo, Phân Loại, Ứng Dụng Và Cách Chọn

Van 1 chiều cao áp là gì và tại sao được sử dụng trong hệ thống áp suất lớn?

Trong đường ống áp suất cao, lưu chất không phải lúc nào cũng chảy theo một chiều. Khi bơm dừng đột ngột, hoặc áp suất giữa các khu vực trong hệ thống thay đổi, dòng chảy có thể đảo chiều chỉ trong tích tắc. Dòng chảy ngược này gây va đập thủy lực, làm hỏng gioăng, rung đường ống, thậm chí ảnh hưởng đến bơm, máy nén và các thiết bị phía trước.

Vì vậy, hệ thống cần một thiết bị tự động ngăn dòng chảy ngược mà không cần người vận hành thao tác. Van inox 1 chiều cao áp (hay van một chiều cao áp, van chống chảy ngược) là giải pháp phổ biến cho nhu cầu này. Van chỉ cho lưu chất đi theo một hướng, và tự đóng lại khi dòng chảy giảm hoặc đảo chiều.

Tuy nhiên, chọn van cho hệ thống áp suất lớn không đơn giản là chọn đúng kích thước. Sai pressure rating, sai vật liệu hay sai kiểu van đều có thể làm van nhanh hỏng, gây sụt áp hoặc mất an toàn. Bài viết này giải thích từ kiến thức nền, cấu tạo, phân loại đến quy trình chọn van và checklist trước khi mua.

Van 1 chiều cao áp là gì?

Van 1 chiều cao áp là loại van được thiết kế để cho phép lưu chất chảy theo một hướng và tự động ngăn dòng chảy ngược trong hệ thống có áp suất làm việc cao. Van thường được lựa chọn dựa trên áp suất, nhiệt độ, môi chất, kích thước đường ống và kiểu kết nối.

Chức năng chính của van là giữ đúng hướng dòng chảy và bảo vệ thiết bị phía đầu nguồn. Khác với van cổng hay van bi, van 1 chiều không cần tay quay, bộ truyền động hay tín hiệu điều khiển. Van tự hoạt động nhờ chính dòng chảy.

So với van 1 chiều thông thường, điểm khác biệt nằm ở khả năng chịu áp. "Cao áp" không phụ thuộc vào việc van to hay nhỏ, mà liên quan chủ yếu đến pressure rating, tức cấp áp suất mà thân van, vật liệu và kết cấu đáp ứng được. Hai hệ tiêu chuẩn thường gặp là:

• PN (PN10, PN16, PN25, PN40…): áp suất danh nghĩa tính theo bar, gắn với nhiệt độ tham chiếu.

• Class (Class 150, 300, 600, 900, 1500, 2500…): cấp áp suất theo hệ ASME, thay đổi theo nhiệt độ và vật liệu.

Áp suất làm việc là áp suất thực tế của hệ thống khi vận hành, và luôn phải nằm trong giới hạn cho phép của van.

Van 1 chiều cao áp hoạt động như thế nào?

Khi lưu chất đi đúng chiều, áp lực dòng chảy đẩy đĩa, piston hoặc bi ra khỏi seat và van mở. Khi dòng chảy giảm hoặc đảo chiều, bộ phận đóng trở về vị trí ban đầu và chặn dòng. Việc đóng này có thể nhờ trọng lực, lò xo hoặc chính chênh lệch áp suất, tùy thiết kế. Toàn bộ quá trình diễn ra tự động.

Vì sao hệ thống áp suất cao cần van 1 chiều phù hợp?

• Hạn chế dòng chảy ngược về bơm, máy nén hoặc bồn chứa.

• Bảo vệ thiết bị phía trước khỏi áp lực ngược.

• Giảm nguy cơ va đập thủy lực khi bơm dừng hoặc khởi động.

• Duy trì hướng dòng chảy ổn định trong mạng đường ống nhiều nhánh.

• Tăng độ an toàn cho hệ thống và người vận hành.

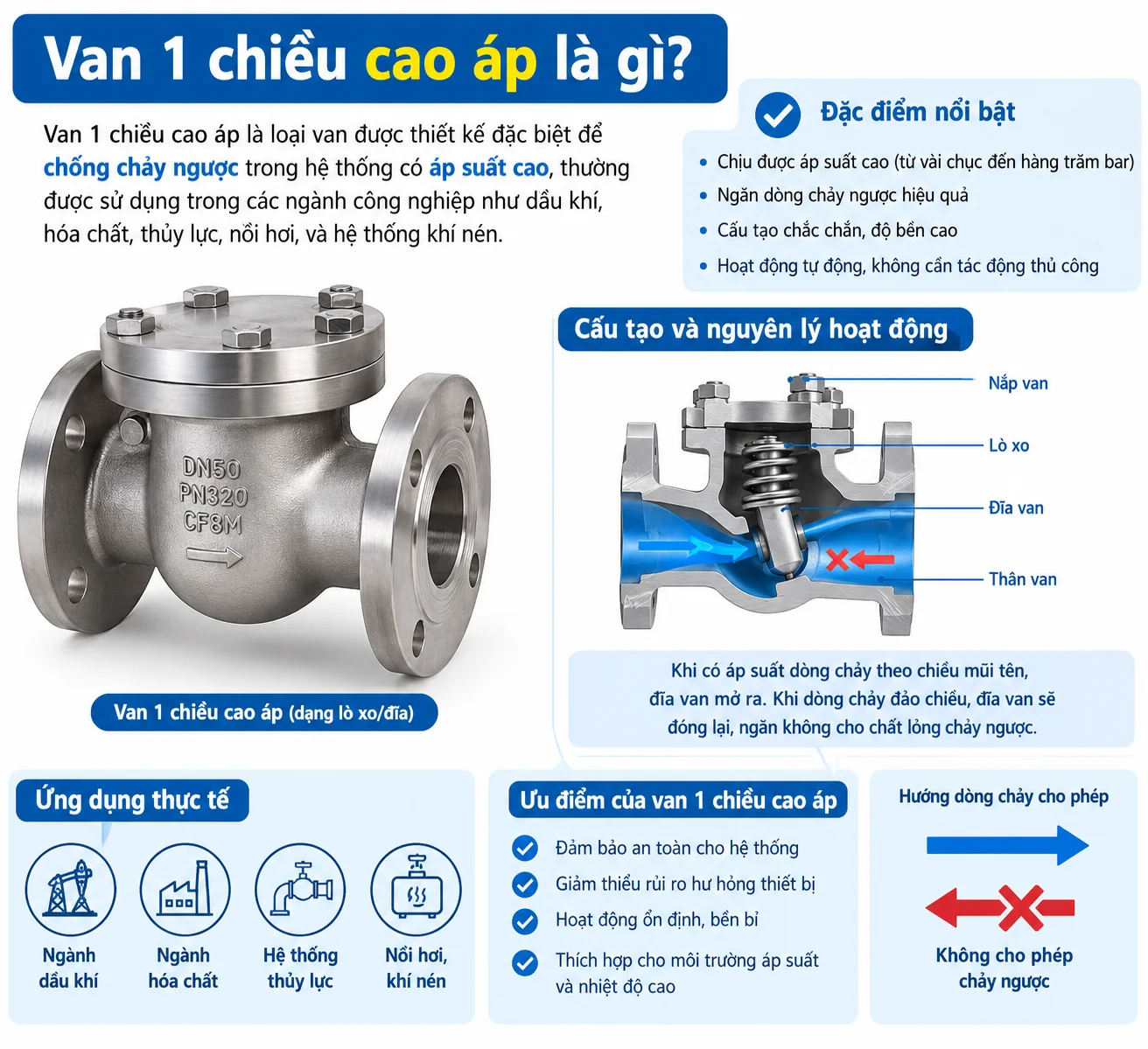

Cấu tạo và nguyên lý hoạt động của van 1 chiều cao áp

Các bộ phận chính

Dù có nhiều kiểu thiết kế, hầu hết van 1 chiều cao áp gồm các bộ phận sau:

• Thân van: chịu áp suất chính, là phần quyết định pressure rating.

• Đĩa van, piston hoặc bi: bộ phận đóng mở dòng chảy.

• Trục van hoặc bản lề: dẫn hướng hoặc làm điểm xoay cho bộ phận đóng.

• Lò xo: có ở các kiểu van lò xo, hỗ trợ đóng van nhanh.

• Nắp van: cho phép bảo trì hoặc kiểm tra bên trong.

• Gioăng làm kín: ngăn rò rỉ ra ngoài và giữa các mặt tiếp xúc.

• Bề mặt seat: nơi bộ phận đóng ép vào để làm kín khi van đóng.

Nguyên lý đóng mở

Van hoạt động qua ba trạng thái:

1. Dòng chảy bình thường: áp suất phía đầu vào thắng lực đóng (trọng lượng đĩa, lực lò xo), van mở.

2. Lưu lượng giảm: chênh lệch áp suất giảm, bộ phận đóng bắt đầu trở về vị trí ban đầu.

3. Dòng chảy đảo chiều: van đóng, hạn chế hoặc ngăn lưu chất quay ngược.

Tại sao tốc độ đóng van quan trọng?

Tốc độ đóng ảnh hưởng trực tiếp đến độ êm của hệ thống. Nếu van đóng quá chậm, dòng chảy ngược đã kịp tăng tốc trước khi van khép, và khi đóng sẽ tạo cú va mạnh. Nếu van đóng quá nhanh trong khi dòng chảy đang mạnh, sự dừng đột ngột cũng có thể gây water hammer (búa nước). Vì vậy, kiểu van và thiết kế cần phù hợp với đặc tính của hệ thống, ví dụ chiều dài đường ống, vận tốc dòng chảy và cách bơm dừng.

Các loại van 1 chiều cao áp phổ biến

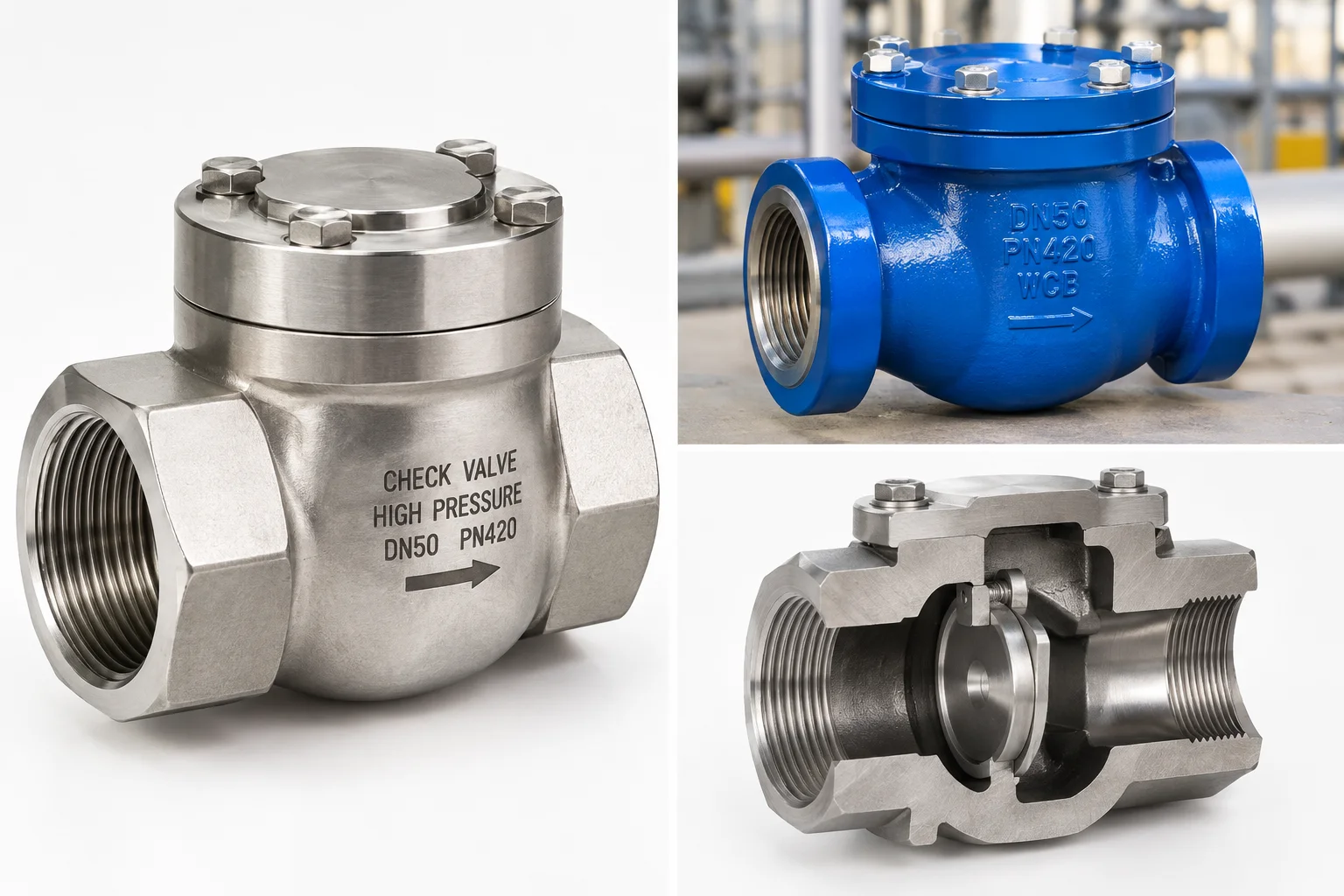

Van 1 chiều lá lật (Swing Check Valve)

Đĩa van xoay quanh một bản lề, mở khi có dòng chảy và tự đóng lại theo trọng lực cùng áp lực ngược. Cấu tạo đơn giản, phổ biến trong nhiều hệ thống đường ống. Khi chọn cần chú ý hướng lắp đặt và vận tốc dòng chảy, vì đĩa có hành trình xoay dài có thể đóng chậm hơn các kiểu khác.

Van 1 chiều piston (Piston Check Valve)

Piston chuyển động dọc theo trục để mở và đóng dòng. Kiểu này thường được quan tâm trong hệ thống áp suất và nhiệt độ cao nhờ kết cấu chắc chắn và khả năng làm kín tốt trong nhiều ứng dụng. Van cần lắp đúng tư thế theo khuyến cáo của nhà sản xuất.

Van 1 chiều bi (Ball Check Valve)

Bộ phận đóng mở là một viên bi. Khi có dòng chảy, bi bị đẩy ra khỏi seat. Khi dòng đảo chiều, bi trở lại vị trí và bịt kín. Cấu tạo tương đối đơn giản, có thể phù hợp với một số môi chất và yêu cầu đặc thù, nhưng cần đối chiếu vật liệu bi và seat với môi chất thực tế.

Van 1 chiều wafer

Thiết kế mỏng, gọn, lắp kẹp giữa hai mặt bích nên tiết kiệm không gian và trọng lượng. Nhiều mẫu dùng hai cánh gập, có thể kết hợp lò xo để đóng nhanh. Khi chọn cần kiểm tra kỹ pressure rating và tiêu chuẩn mặt bích của đường ống.

Van 1 chiều lò xo

Lực lò xo hỗ trợ đóng van nhanh, không phụ thuộc hoàn toàn vào trọng lực nên có thể lắp ở nhiều tư thế hơn. Cần chú ý cracking pressure (áp suất tối thiểu để van bắt đầu mở) và tổn thất áp suất qua van.

Thông số kỹ thuật quan trọng khi chọn van 1 chiều cao áp

Pressure Rating

Đây là thông số quan trọng nhất. Bạn sẽ gặp các cấp PN10, PN16, PN25, PN40 hoặc Class 150, 300, 600, 900, 1500, 2500. Cần lưu ý:

• Khả năng chịu áp của van thay đổi theo nhiệt độ. Cùng một cấp áp suất, nhiệt độ càng cao thì áp suất cho phép càng giảm.

• Không nên chọn chỉ dựa trên áp suất danh nghĩa. Hãy đối chiếu với bảng áp suất-nhiệt độ của nhà sản xuất hoặc tiêu chuẩn tương ứng.

• Nên tính đến cả áp suất làm việc bình thường lẫn áp suất cực đại, kể cả áp suất đột biến khi khởi động hoặc dừng bơm.

Kích thước DN

DN (DN15, DN20, DN25, DN50, DN100, DN200…) là kích thước danh nghĩa. DN của van cần tương thích với đường ống và lưu lượng thiết kế. Van quá nhỏ gây sụt áp và tăng vận tốc dòng, van quá lớn có thể làm bộ phận đóng hoạt động không ổn định ở lưu lượng thấp.

Vật liệu chế tạo

• Gang, gang cầu: thường dùng cho hệ thống nước, áp suất trung bình.

• Thép carbon: phổ biến cho hơi, dầu, hệ thống công nghiệp áp suất cao.

• Inox 304, inox 316: dùng khi cần chống ăn mòn, inox 316 thường được chọn cho môi trường khắc nghiệt hơn.

• Vật liệu đặc biệt: dành cho môi trường ăn mòn mạnh hoặc nhiệt độ rất cao.

Nhiệt độ làm việc

Nhiệt độ ảnh hưởng đến vật liệu thân van, đồng thời quyết định loại gioăng và seat. Gioăng, seat mềm có giới hạn nhiệt độ thấp hơn thân kim loại. Cần kiểm tra nhiệt độ vận hành liên tục và nhiệt độ cao nhất có thể xảy ra.

Kiểu kết nối

• Ren: thường dùng cho kích thước nhỏ.

• Mặt bích: phổ biến trong công nghiệp, dễ tháo lắp.

• Hàn socket: cho đường ống nhỏ, áp suất cao.

• Hàn đối đầu: cho hệ thống yêu cầu độ kín và độ bền cao.

• Wafer: kẹp giữa hai mặt bích.

So sánh các loại van inox 1 chiều cao áp: nên chọn loại nào?

Không có loại van "tốt nhất" cho mọi hệ thống. Loại phù hợp phải dựa trên đồng thời áp suất, nhiệt độ, môi chất, lưu lượng và kiểu đường ống. Ví dụ, một hệ thống bơm có nguy cơ búa nước cao nên ưu tiên kiểu đóng nhanh, còn hệ thống cần ít tổn thất áp suất có thể cân nhắc kiểu có đường dòng thông thoáng.

Van 1 chiều cao áp khác van 1 chiều thông thường như thế nào?

Sự khác biệt thể hiện ở nhiều khía cạnh:

• Pressure rating: van cao áp được thiết kế và kiểm tra ở cấp áp suất cao hơn (PN25, PN40, Class 300 trở lên).

• Vật liệu: thường dùng thép carbon, thép hợp kim hoặc inox thay vì gang hoặc đồng thau.

• Độ dày thân van: thân dày hơn để chịu áp suất lớn.

• Kiểu kết nối: ưu tiên mặt bích chịu áp cao, hàn socket hoặc hàn đối đầu.

• Tiêu chuẩn chế tạo: tùy loại van, có thể gặp các tiêu chuẩn như API 594, API 6D, BS 1868, kèm tiêu chuẩn thử áp như API 598.

• Khả năng chịu nhiệt: đáp ứng dải nhiệt độ rộng hơn.

• Điều kiện vận hành: thiết kế cho môi trường khắt khe hơn.

• Giá thành: cao hơn do vật liệu, gia công và kiểm tra nghiêm ngặt.

Van dùng trong môi trường áp suất cao cần kết cấu và vật liệu đáp ứng điều kiện làm việc tương ứng. Vì thế không nên đánh đồng "van có kích thước lớn" với "van cao áp".

Ứng dụng của van 1 chiều cao áp trong thực tế

Hệ thống cấp nước và bơm

Van đặt sau bơm để ngăn nước chảy ngược khi bơm dừng, bảo vệ bơm, đường ống và các thiết bị liên quan. Đây là ứng dụng quen thuộc trong trạm bơm, cấp nước tòa nhà cao tầng và hệ thống tăng áp.

Hệ thống hơi và nhiệt

Van được dùng trên đường hơi, hệ thống nhiệt và quanh thiết bị trao đổi nhiệt để tránh hơi hoặc nước ngưng chảy ngược. Môi trường này đòi hỏi vật liệu và gioăng chịu được nhiệt độ cao.

Dầu khí và hóa chất

Trong đường ống dầu và hệ thống hóa chất, van cần vật liệu tương thích với môi chất để tránh ăn mòn hoặc xuống cấp gioăng, seat.

Khí nén và công nghiệp

Van xuất hiện ở máy nén khí, trạm khí và các hệ thống công nghiệp áp suất cao, nơi dòng ngược có thể gây hư hại thiết bị đắt tiền.

Lưu ý: không nên khẳng định một model van phù hợp với mọi môi chất. Cần đối chiếu datasheet, vật liệu và điều kiện vận hành cụ thể trước khi quyết định.

Những sai lầm thường gặp khi chọn van 1 chiều cao áp

Sai lầm 1: Chọn van chỉ dựa vào DN. DN chỉ thể hiện kích thước danh nghĩa, không đảm bảo van phù hợp với áp suất.

Sai lầm 2: Nhầm PN với áp suất thực tế. PN là áp suất danh nghĩa. Cần xét đồng thời nhiệt độ, vật liệu và tiêu chuẩn áp suất.

Sai lầm 3: Không quan tâm đến môi chất. Nước, hơi, dầu và hóa chất có yêu cầu vật liệu, gioăng và seat khác nhau.

Sai lầm 4: Chọn van có pressure rating quá thấp. Có thể gây mất an toàn, rò rỉ và giảm tuổi thọ van.

Sai lầm 5: Bỏ qua hướng lắp. Van 1 chiều có yêu cầu về hướng dòng chảy và tư thế lắp đặt. Lắp sai có thể khiến van không đóng kín hoặc đóng chậm.

Sai lầm 6: Không tính đến tổn thất áp suất. Van có thể tạo chênh áp ảnh hưởng đến hiệu suất toàn hệ thống, đặc biệt khi lưu lượng lớn.

Cách chọn van 1 chiều cao áp phù hợp

Bạn có thể áp dụng quy trình 7 bước sau:

Bước 1: Xác định môi chất. Nước, hơi, khí, dầu hay hóa chất, kèm tính chất ăn mòn, độ nhớt và cặn bẩn nếu có.

Bước 2: Xác định áp suất làm việc. Ghi nhận cả áp suất bình thường và áp suất cực đại.

Bước 3: Xác định nhiệt độ. Nhiệt độ vận hành liên tục và mức cao nhất có thể đạt.

Bước 4: Xác định kích thước đường ống. DN và kích thước kết nối.

Bước 5: Xác định lưu lượng. Đánh giá vận tốc dòng và tổn thất áp suất cho phép.

Bước 6: Chọn kiểu van. Lá lật, piston, bi, wafer hoặc lò xo, dựa trên các yếu tố ở các bước trên và yêu cầu về tốc độ đóng.

Bước 7: Kiểm tra tiêu chuẩn và datasheet. Đối chiếu pressure class, vật liệu, kiểu kết nối, hướng lắp và tiêu chuẩn kiểm tra do nhà sản xuất cung cấp.

Checklist trước khi mua van 1 chiều cao áp

• Đã xác định DN?

• Đã xác định áp suất làm việc?

• Đã xác định pressure rating?

• Đã xác định nhiệt độ?

• Đã xác định môi chất?

• Đã chọn vật liệu thân van?

• Đã kiểm tra vật liệu seat và gioăng?

• Đã xác định kiểu kết nối?

• Đã kiểm tra hướng dòng và tư thế lắp?

• Đã xem xét tổn thất áp suất?

• Đã kiểm tra tiêu chuẩn sản phẩm?

• Đã yêu cầu catalogue/datasheet?

Nếu chưa xác định được loại phù hợp, bạn nên chuẩn bị sẵn DN, áp suất, nhiệt độ và môi chất để được tư vấn chính xác hơn.

Câu hỏi thường gặp về van inox 1 chiều cao áp

Van inox 1 chiều cao áp dùng để làm gì?

Van cho phép lưu chất đi theo một hướng và hạn chế dòng chảy ngược trong hệ thống có áp suất cao, qua đó bảo vệ bơm, máy nén và các thiết bị khác.

Có những loại van nào?

Các loại phổ biến gồm van lá lật, van piston, van bi, van wafer và van 1 chiều lò xo. Lựa chọn phụ thuộc vào áp suất, nhiệt độ, môi chất và đặc điểm đường ống.

Làm thế nào để chọn đúng van?

Cần xác định tối thiểu DN, áp suất, nhiệt độ, môi chất, lưu lượng và kiểu kết nối, sau đó đối chiếu với thông số kỹ thuật của van.

Có dùng cho hơi nóng được không?

Có thể, nhưng phải chọn loại van và vật liệu được nhà sản xuất quy định phù hợp với nhiệt độ, áp suất và đặc tính của hệ thống hơi.

Van lắp theo hướng nào?

Thông thường van được lắp theo mũi tên chỉ hướng dòng chảy trên thân van. Tuy nhiên, tư thế lắp cụ thể (ngang, đứng) phụ thuộc vào thiết kế từng loại van và hướng dẫn của nhà sản xuất.

Kết luận: Chọn van 1 chiều cao áp theo đúng điều kiện hệ thống

Để chọn đúng van inox 1 chiều cao áp, bạn cần bám vào bốn yếu tố cốt lõi: áp suất, nhiệt độ, môi chất, kích thước và kiểu kết nối. Không nên lựa chọn chỉ dựa trên DN hoặc giá thành. Một van phù hợp phải đáp ứng đồng thời điều kiện áp suất, nhiệt độ, môi chất, lưu lượng và tiêu chuẩn kết nối của hệ thống. Van đúng thông số sẽ giúp hệ thống vận hành ổn định, giảm nguy cơ va đập thủy lực và kéo dài tuổi thọ thiết bị.

Đang cần chọn van inox 1 chiều cao áp cho hệ thống? Hãy cung cấp DN, áp suất làm việc, nhiệt độ, môi chất và kiểu kết nối để được tư vấn loại van phù hợp và nhận thông số kỹ thuật/báo giá.
