Van cân bằng là gì? Phân loại, nguyên lý, cách chọn và ứng dụng

Bạn đã bao giờ gặp tình huống bơm vẫn chạy bình thường, đường ống không rò rỉ, nhưng phòng gần nguồn thì quá lạnh còn phòng cuối tuyến mãi không đạt nhiệt độ cài đặt? Đây là biểu hiện điển hình của hệ thống đường ống mất cân bằng thủy lực.

Trong hệ thống nhiều nhánh, nước luôn ưu tiên đi theo đường có trở lực thấp. Nhánh gần bơm nhận dư lưu lượng, nhánh xa nguồn bị thiếu. Áp suất giữa các nhánh thay đổi liên tục khiến hệ thống khó vận hành ổn định và tốn năng lượng hơn mức cần thiết.

Muốn hệ thống hoạt động đồng đều, chỉ chọn đúng đường ống và máy bơm là chưa đủ. Bạn còn phải kiểm soát và phân phối lưu lượng giữa các nhánh, và van inox cân bằng là thiết bị đảm nhiệm vai trò đó.

Bài viết này giải thích van inox cân bằng là gì, nguyên lý hoạt động, các loại phổ biến, thông số cần quan tâm, ứng dụng thực tế và cách lựa chọn, lắp đặt đúng kỹ thuật.

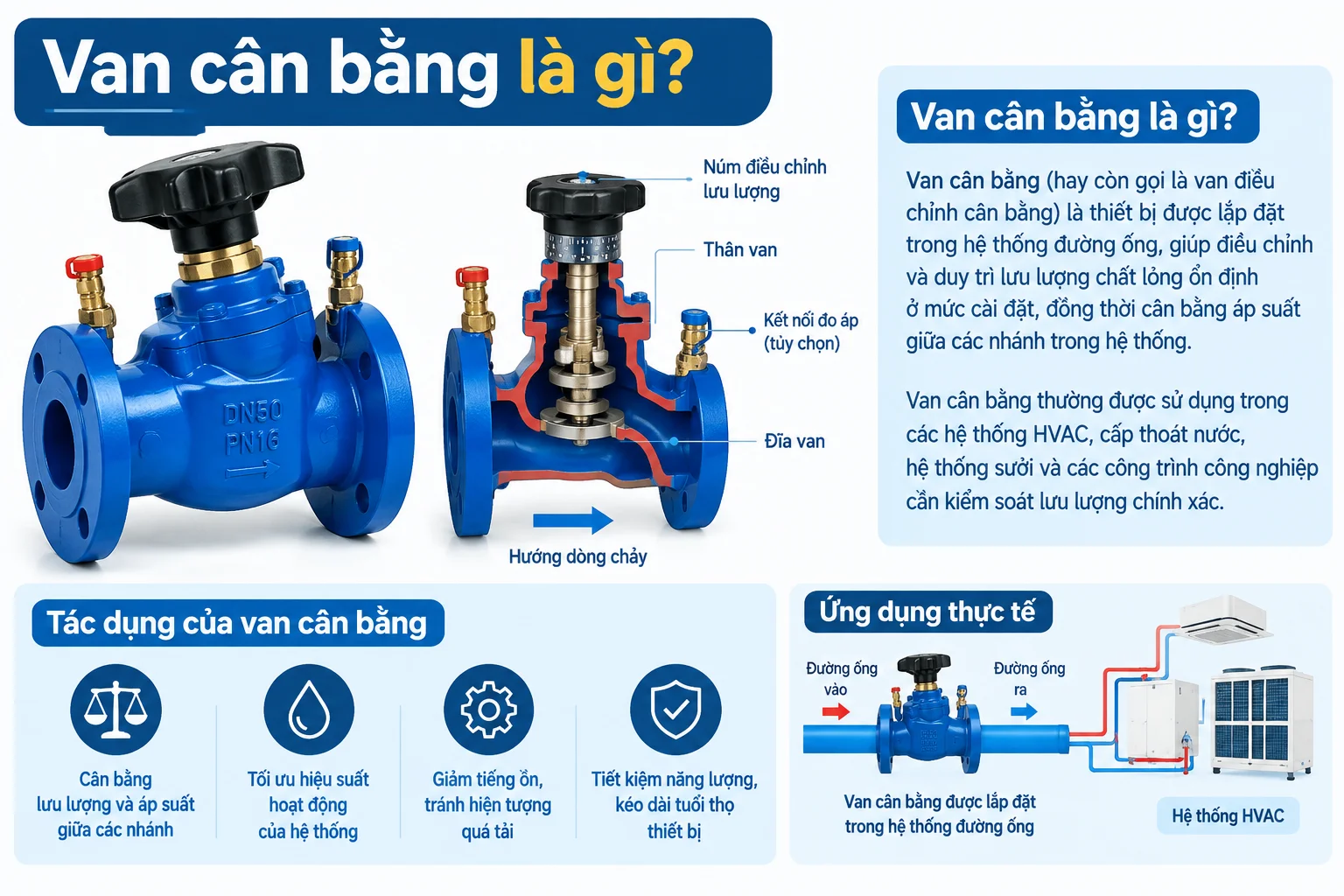

Van cân bằng là gì?

Van cân bằng là thiết bị dùng trong hệ thống đường ống để điều chỉnh, kiểm soát và phân phối lưu lượng giữa các nhánh, giúp hệ thống đạt trạng thái vận hành ổn định và phù hợp với thiết kế.

Khác với van đóng/mở thông thường, van inox cân bằng cho phép người vận hành thiết lập trở lực trên đường ống một cách có kiểm soát. Khi thay đổi độ mở của van, lưu lượng qua nhánh đó thay đổi theo. Nhờ vậy, mỗi nhánh được cấp lượng nước đúng với nhu cầu thiết kế thay vì phụ thuộc vào vị trí xa hay gần bơm.

Nhiều người nhầm van inox cân bằng với các loại van khác, nên cần phân biệt rõ:

• Van bi: chủ yếu đóng/mở nhanh, không phù hợp để điều chỉnh lưu lượng chính xác.

• Van bướm: dùng để đóng/mở hoặc điều tiết thô ở đường ống lớn, khó thiết lập và lặp lại một điểm lưu lượng cụ thể.

• Van tiết lưu: tạo trở lực để giảm áp hoặc lưu lượng, nhưng thường không có cổng đo và thang chỉ thị để cân chỉnh.

• Van điều khiển: thay đổi lưu lượng liên tục theo tín hiệu từ bộ điều khiển (nhiệt độ, áp suất...).

• Van inox cân bằng: thiết lập lưu lượng theo thiết kế, thường có thang chỉ thị độ mở và cổng đo để kiểm tra, cân chỉnh.

Nguyên lý hoạt động của van cân bằng

Van inox cân bằng hoạt động dựa trên mối quan hệ giữa độ mở van, chênh áp và lưu lượng. Chuỗi hoạt động có thể tóm gọn như sau:

Nguồn cấp → đường ống → van inox cân bằng → điều chỉnh trở lực → kiểm soát lưu lượng → cân bằng hệ thống.

Khi nước đi qua van, phần tiết diện dòng chảy tạo ra một lượng tổn thất áp nhất định. Độ mở càng nhỏ thì trở lực càng lớn và lưu lượng qua van càng giảm (khi các điều kiện khác không đổi). Quan hệ này thường được biểu diễn qua hệ số lưu lượng Kv:

Trong đó Q là lưu lượng (m³/h), ΔP là chênh áp qua van (bar) và Kv là hệ số lưu lượng tại độ mở tương ứng, do nhà sản xuất công bố.

Ví dụ, một nhánh đang nhận quá nhiều nước vì nằm gần bơm. Kỹ thuật viên sẽ giảm độ mở van inox cân bằng tại nhánh đó để tăng trở lực. Lưu lượng dư bị hạn chế và được phân bổ lại cho các nhánh còn lại.

Cần lưu ý rằng cân bằng hệ thống không có nghĩa là mọi nhánh có lưu lượng bằng nhau. Mục tiêu là đưa lưu lượng thực tế của từng nhánh về đúng mức yêu cầu thiết kế. Nhánh phục vụ AHU công suất lớn chắc chắn cần nhiều nước hơn nhánh của một FCU nhỏ.

Vì sao cần cân bằng hệ thống đường ống?

Một hệ thống không được cân bằng thường gặp các vấn đề sau:

• Lưu lượng giữa các nhánh không đồng đều: nhánh này dư, nhánh kia thiếu.

• Thiết bị trao đổi nhiệt hoạt động kém hiệu quả: dàn lạnh hoặc dàn nóng không nhận đủ lưu lượng thì không đạt công suất thiết kế.

• Khu vực thiếu lạnh hoặc thiếu nhiệt: người dùng phản ánh nhiệt độ không ổn định dù thiết bị còn tốt.

• Bơm làm việc lệch điểm thiết kế: dễ tiêu tốn điện năng và giảm tuổi thọ.

• Phát sinh tiếng ồn: tốc độ dòng chảy và chênh áp quá lớn tại một số vị trí gây ồn trong ống và van.

• Khó kiểm soát nhiệt độ theo từng khu vực.

• Tăng chi phí vận hành: người vận hành thường phải tăng công suất bơm hoặc chiller để bù cho vùng thiếu tải.

Vấn đề này đặc biệt rõ trong các hệ thống HVAC, chiller, FCU, AHU, hệ thống nước nóng/nước lạnh và hệ thống cấp nước công nghiệp, nơi có nhiều nhánh và nhiều thiết bị đầu cuối cùng dùng chung một nguồn cấp.

Các loại van cân bằng phổ biến

Trên thị trường hiện nay, van inox cân bằng thường được chia thành các nhóm sau. Cách gọi tên giữa các hãng có thể chồng lấn nhau, nên bạn cần đối chiếu catalogue của từng dòng sản phẩm.

Van inox cân bằng tĩnh

Đây là dòng có cấu tạo tương đối đơn giản, lưu lượng được thiết lập bằng cách điều chỉnh thủ công độ mở van. Van thường có thang chỉ thị và có thể kết hợp thiết bị đo chênh áp để cân chỉnh. Loại này phù hợp với nhiều hệ thống HVAC có tải tương đối ổn định và chi phí đầu tư được ưu tiên.

Van inox cân bằng động

Van inox cân bằng động có khả năng duy trì lưu lượng ổn định trong một dải chênh áp làm việc nhất định, thường nhờ cơ cấu lò xo hoặc màng bên trong. Khi áp suất hệ thống dao động, van tự bù để lưu lượng ít bị ảnh hưởng. Loại này phù hợp với hệ thống có tải thay đổi hoặc yêu cầu kiểm soát lưu lượng tốt.

Van inox cân bằng tự động

Van tự động điều chỉnh theo điều kiện vận hành thực tế, giúp giảm nhu cầu cân chỉnh thủ công. Một số dòng còn kết hợp chức năng điều khiển (như van PICV) để vừa duy trì lưu lượng vừa điều tiết theo tín hiệu. Loại này thường gặp trong các hệ thống HVAC hiện đại.

Van inox cân bằng có cổng đo

Van có sẵn các vị trí kết nối thiết bị đo, cho phép đo chênh áp và suy ra lưu lượng ngay tại van. Đây là tính năng rất hữu ích cho quá trình commissioning và bảo trì định kỳ, vì kỹ thuật viên có thể kiểm tra lại trạng thái cân bằng mà không cần tháo van.

Bảng so sánh nhanh:

Các thông số kỹ thuật cần quan tâm khi chọn van cân bằng

Kích thước DN

DN thường gặp gồm DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 trở lên. Lưu ý rằng DN của van phải phù hợp với lưu lượng thiết kế và điều kiện dòng chảy, không nên chọn chỉ vì "bằng kích thước ống". Van quá lớn khiến việc điều chỉnh kém chính xác ở độ mở nhỏ, còn van quá nhỏ gây tổn thất áp lớn.

Áp suất PN

Các cấp áp suất phổ biến là PN10, PN16, PN25. Van inox cân bằng PN16 là lựa chọn rất thường gặp trong HVAC. Cần chọn theo áp suất làm việc tối đa của hệ thống, có tính đến áp suất khi bơm khởi động hoặc dừng.

Vật liệu

• Đồng: phổ biến với van cỡ nhỏ, kết nối ren.

• Gang: thường dùng cho van cỡ vừa và lớn, kết nối mặt bích.

• Thép: cho điều kiện áp suất, nhiệt độ cao hơn.

• Inox: khi môi chất có tính ăn mòn hoặc yêu cầu vệ sinh cao.

Lưu lượng và chênh áp

Đây là nhóm thông số quyết định van có thực sự phù hợp hay không. Cần xác định lưu lượng thiết kế của nhánh và chênh áp cho phép qua van, sau đó đối chiếu với hệ số Kv/Kvs và đồ thị đặc tính do nhà sản xuất cung cấp.

Nhiệt độ làm việc

Nhiệt độ ảnh hưởng đến vật liệu gioăng, phớt và độ bền của van. Cần kiểm tra dải nhiệt độ cho phép, đặc biệt với hệ nước nóng, nước lạnh và hệ thống công nghiệp.

Kiểu kết nối

Các kiểu phổ biến gồm ren, mặt bích, hàn, và clamp ở một số dòng sản phẩm. Kiểu kết nối cần thống nhất với đường ống hiện hữu để thuận tiện thi công và bảo trì.

Van inox cân bằng khác gì van điều khiển và van khóa?

Không nên dùng van khóa thông thường để thay thế van inox cân bằng trong hệ thống cần cân chỉnh chính xác. Van khóa không có thang chỉ thị độ mở, không có cổng đo và không có đặc tính lưu lượng ổn định ở vị trí mở một phần. Điều này khiến việc thiết lập, ghi lại và tái lập điểm cân bằng gần như không thể thực hiện một cách đáng tin cậy.

Tại sao hệ thống nhiều nhánh cần van inox cân bằng?

Bản chất vấn đề nằm ở thủy lực: nước luôn có xu hướng đi theo đường có trở lực thấp hơn. Trong hệ thống nhiều nhánh, các nhánh gần bơm thường có điều kiện áp suất thuận lợi hơn nhánh xa. Nếu không có biện pháp cân bằng, lưu lượng thực tế sẽ lệch khỏi thiết kế: nhánh gần thừa nước, nhánh xa thiếu nước.

Van inox cân bằng giải quyết bằng cách tạo thêm trở lực có kiểm soát ở những vị trí cần thiết. Nhánh gần bơm được "hãm" bớt, nhờ đó áp suất và lưu lượng được phân phối hợp lý hơn cho toàn hệ thống. Kết quả là các thiết bị đầu cuối đều nhận đủ lưu lượng và cả hệ thống vận hành gần với điều kiện thiết kế.

Van inox cân bằng được sử dụng ở đâu?

Hệ thống HVAC: chiller, AHU, FCU, hệ thống nước lạnh và hệ thống sưởi. Đây là nhóm ứng dụng phổ biến nhất của van inox cân bằng HVAC.

Tòa nhà: chung cư, văn phòng, khách sạn, trung tâm thương mại và bệnh viện, nơi có nhiều tầng, nhiều khu vực và nhu cầu nhiệt độ khác nhau.

Công nghiệp: nhà máy sản xuất, hệ thống làm mát, hệ thống tuần hoàn nước và hệ thống xử lý nhiệt.

Hệ thống cấp nước: phân phối nước nhiều nhánh và các hệ thống yêu cầu kiểm soát lưu lượng theo từng khu vực.

Khi nào nên sử dụng van cân bằng?

Bạn nên cân nhắc lắp van inox cân bằng khi:

• Hệ thống có nhiều nhánh.

• Cần kiểm soát lưu lượng từng khu vực.

• Công trình có yêu cầu commissioning và nghiệm thu.

• Lưu lượng giữa các thiết bị không ổn định.

• Hệ thống HVAC cần phân phối nước đồng đều.

• Cần kiểm tra và điều chỉnh chênh áp.

Lưu ý không nên chọn van chỉ dựa trên DN. Cần xem xét đồng thời lưu lượng, chênh áp, áp suất, nhiệt độ và môi chất.

Những sai lầm thường gặp khi sử dụng van cân bằng

1. Chọn van chỉ dựa vào kích thước đường ống, dẫn đến van quá lớn hoặc quá nhỏ so với lưu lượng thực.

2. Không xác định lưu lượng thiết kế, khiến việc cân chỉnh không có mục tiêu rõ ràng.

3. Không tính đến chênh áp qua van và qua nhánh.

4. Lắp sai chiều dòng chảy, làm số đo và đặc tính van sai lệch.

5. Không cân chỉnh sau khi lắp đặt, biến van thành một van thông thường.

6. Dùng sai loại van cho môi chất, ảnh hưởng đến vật liệu và tuổi thọ.

7. Không kiểm tra PN và nhiệt độ làm việc.

8. Không ghi lại thông số cân bằng sau commissioning, gây khó khăn khi bảo trì hoặc xử lý sự cố.

9. Cho rằng van inox cân bằng thay thế được mọi loại van điều khiển.

10. Không bảo trì, kiểm tra định kỳ.

Cách chọn van inox cân bằng phù hợp

Bạn có thể đi theo 8 bước sau:

Bước 1: Xác định môi chất. Nước lạnh, nước nóng, nước tuần hoàn hoặc môi chất khác nếu nhà sản xuất cho phép.

Bước 2: Xác định lưu lượng yêu cầu. Lấy lưu lượng thiết kế của nhánh cần cân bằng.

Bước 3: Xác định kích thước DN. Đối chiếu với đường ống và điều kiện dòng chảy, không chỉ dựa vào đường kính ống.

Bước 4: Xác định chênh áp. Kiểm tra điều kiện áp suất trước và sau van.

Bước 5: Chọn PN và vật liệu. Đảm bảo van chịu được áp suất, nhiệt độ và môi chất thực tế.

Bước 6: Chọn loại van. Cân bằng tĩnh, cân bằng động hoặc cân bằng tự động, tùy mức độ biến động của tải và ngân sách.

Bước 7: Kiểm tra kiểu kết nối. Ren, mặt bích hoặc kiểu khác, phù hợp với đường ống hiện hữu.

Bước 8: Kiểm tra khả năng đo và điều chỉnh. Ưu tiên loại có cổng đo và thang chỉ thị nếu công trình yêu cầu nghiệm thu, cân chỉnh.

Lưu ý khi lắp đặt và cân chỉnh van cân bằng

• Kiểm tra chiều mũi tên dòng chảy trên thân van.

• Làm sạch đường ống trước khi lắp.

• Đảm bảo không còn vật thể lạ trong hệ thống.

• Lắp đúng vị trí theo hướng dẫn của nhà sản xuất, chú ý đoạn ống thẳng trước và sau van nếu có yêu cầu.

• Không để đường ống chịu tải lên thân van, cần có giá đỡ phù hợp.

• Kiểm tra rò rỉ sau khi lắp.

• Đo lưu lượng hoặc chênh áp nếu van có chức năng đo.

• Cân chỉnh theo thông số thiết kế.

• Ghi lại vị trí cài đặt sau commissioning để phục vụ bảo trì.

Checklist nhanh: DN → PN → vật liệu → môi chất → lưu lượng → chênh áp → nhiệt độ → kiểu kết nối → phương pháp cân chỉnh.

Câu hỏi thường gặp về van cân bằng

Van inox cân bằng là gì?

Van inox cân bằng là thiết bị dùng để điều chỉnh và phân phối lưu lượng giữa các nhánh đường ống, giúp hệ thống đạt điều kiện vận hành phù hợp với thiết kế.

Van inox cân bằng dùng để làm gì?

Van chủ yếu được dùng để kiểm soát trở lực và điều chỉnh lưu lượng tại từng nhánh, đặc biệt trong hệ thống HVAC và các hệ thống đường ống nhiều nhánh.

Van inox cân bằng có giống van điều khiển không?

Không. Van inox cân bằng chủ yếu phục vụ cân bằng thủy lực và lưu lượng, còn van điều khiển thường dùng để thay đổi lưu lượng theo tín hiệu điều khiển và yêu cầu vận hành.

Chọn van inox cân bằng theo DN có đủ không?

Không. Ngoài DN, bạn cần xem xét lưu lượng, chênh áp, áp suất, nhiệt độ, vật liệu, môi chất và kiểu kết nối.

Van inox cân bằng thường được sử dụng ở đâu?

Van thường được dùng trong hệ thống HVAC, chiller, AHU, FCU, hệ thống nước lạnh/nước nóng và nhiều hệ thống đường ống công nghiệp.

Kết luận: Chọn đúng van cân bằng để hệ thống vận hành ổn định

Van inox cân bằng không chỉ là một chiếc van trên đường ống. Nó là thiết bị giúp hệ thống phân phối lưu lượng đúng như thiết kế. Ba điểm cần nhớ:

1. Van inox cân bằng giúp kiểm soát và phân phối lưu lượng giữa các nhánh, tránh tình trạng nhánh thừa nhánh thiếu.

2. Việc lựa chọn cần dựa trên DN, PN, lưu lượng, chênh áp, vật liệu, nhiệt độ và môi chất, không chỉ dựa vào kích thước ống.

3. Lắp đặt đúng và cân chỉnh sau khi hoàn thiện hệ thống là yếu tố quyết định hiệu quả thực tế.
