Khớp nối ống nước inox: Phân loại, thông số và cách chọn

Trong bất kỳ hệ thống đường ống nào, các đoạn ống đều phải được nối với nhau, hoặc nối với máy bơm, van và thiết bị khác. Mối nối tuy nhỏ nhưng là điểm yếu dễ phát sinh sự cố nhất: rò rỉ, khó tháo lắp khi bảo trì, bị ăn mòn hoặc xuống cấp sau một thời gian ngắn. Nguyên nhân thường không nằm ở đường ống mà ở việc chọn sai khớp nối.

Vấn đề rõ nhất ở môi trường ẩm, hệ thống nước sạch, nước nóng hoặc nơi có hóa chất nhẹ. Ở đó, vật liệu khớp nối ảnh hưởng trực tiếp đến tuổi thọ của cả hệ thống. Vì vậy, khớp nối ống inox được dùng rất phổ biến nhờ khả năng chống ăn mòn và độ bền cơ học tốt.

Bài viết này giúp bạn hiểu khớp nối inox là gì, có những loại nào, cần quan tâm thông số gì, phân biệt inox 304 với inox 316 ra sao và chọn đúng sản phẩm theo từng bước.

Khớp nối ống nước inox là gì?

Khớp nối ống nước inox là phụ kiện đường ống làm từ thép không gỉ (inox), dùng để kết nối các đoạn ống với nhau hoặc kết nối ống với thiết bị như bơm, van, đồng hồ. Tùy thiết kế, khớp nối còn có thể đổi hướng dòng chảy hoặc chuyển đổi giữa hai kích thước ống khác nhau.

Hai loại vật liệu thường gặp nhất là inox 304 và inox 316. Ngoài ra còn có một số mác inox khác như 201 hoặc 430, nhưng khả năng chống ăn mòn kém hơn và thường không được khuyến nghị cho hệ thống nước quan trọng.

Về kiểu kết nối, khớp nối inox được chia thành các nhóm chính:

• Kết nối ren: vặn trực tiếp vào ống hoặc thiết bị có ren.

• Kết nối hàn: hàn cố định vào đường ống.

• Kết nối clamp: ghép hai đầu nối bằng kẹp và gioăng, tháo lắp nhanh.

• Khớp nối mềm: cho phép ống dịch chuyển hoặc rung nhẹ mà không hỏng mối nối.

Dù thuộc kiểu nào, khớp nối cần đảm bảo ba điều: mối nối kín, chịu được áp lực làm việc và thuận tiện cho bảo trì.

Cấu tạo và nguyên lý hoạt động của khớp nối inox

Cấu tạo cụ thể khác nhau theo từng loại, nhưng một khớp nối inox thường gồm các phần sau:

• Thân khớp nối: phần chịu lực chính, quyết định độ bền và khả năng chịu áp.

• Đầu kết nối: vị trí liên kết với đường ống, có thể là ren trong, ren ngoài, đầu hàn hoặc mặt bích clamp.

• Gioăng làm kín: có ở một số thiết kế như clamp, rắc co hoặc mặt bích, làm từ EPDM, silicone, PTFE hoặc NBR tùy môi trường.

• Chi tiết siết: đai kẹp clamp, đai ốc rắc co… giúp ép chặt hai bề mặt tiếp xúc.

Nguyên lý tạo liên kết cũng khác nhau theo loại. Với khớp nối ren, các vòng ren ăn khớp với nhau và thường được hỗ trợ bằng băng tan hoặc keo làm kín. Với khớp nối hàn, hai chi tiết được nung chảy liên kết thành một khối. Với khớp nối clamp, lực siết của đai ép hai mặt đầu nối vào gioăng ở giữa để tạo độ kín.

Khi hệ thống vận hành, áp suất nước tác động lên toàn bộ thành ống và mối nối. Mối nối kém kín sẽ rò rỉ từ từ, gây thất thoát nước, ẩm mốc và tạo điều kiện cho ăn mòn ở vùng xung quanh. Với hệ thống nước sạch, mối nối kém còn ảnh hưởng đến chất lượng nước.

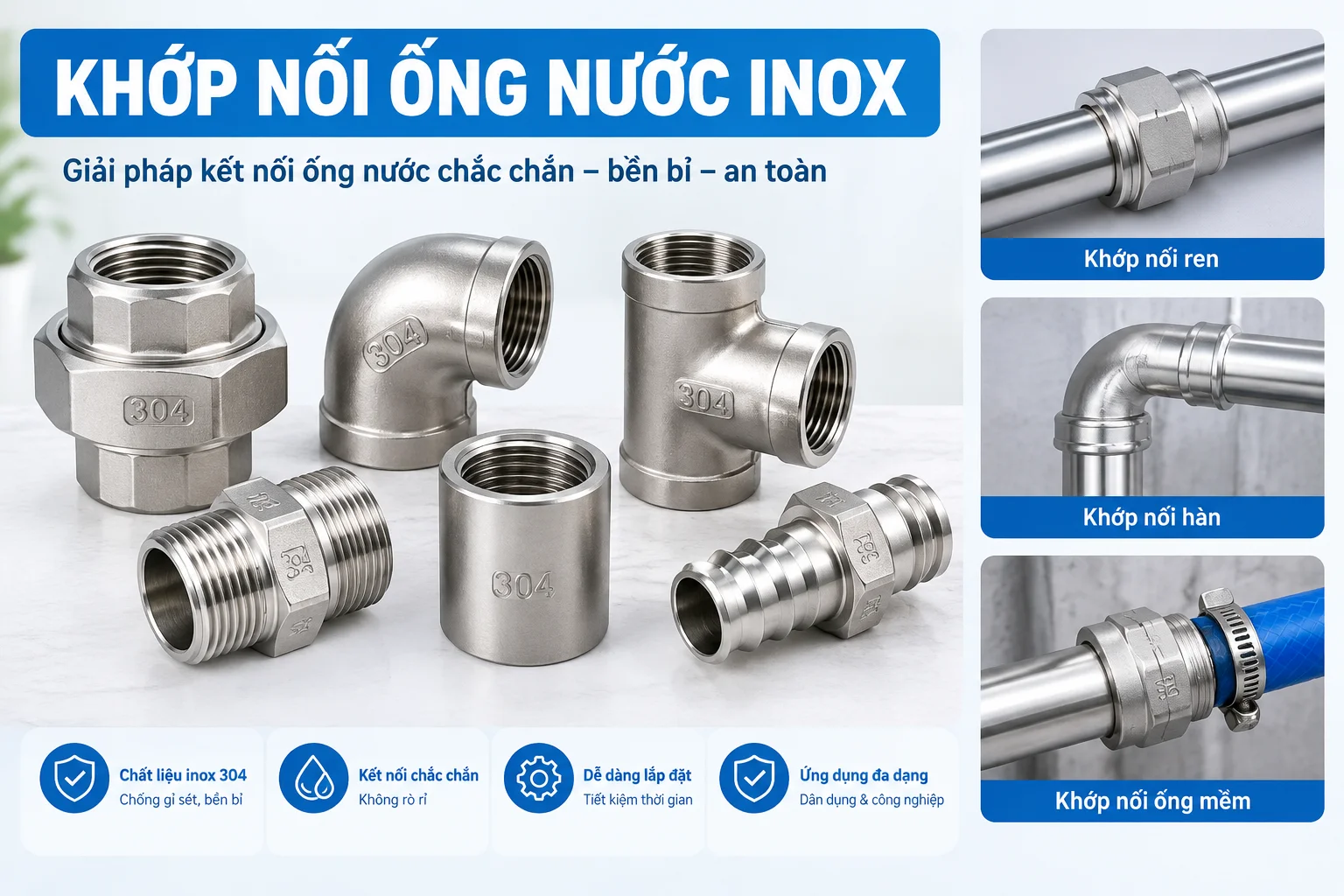

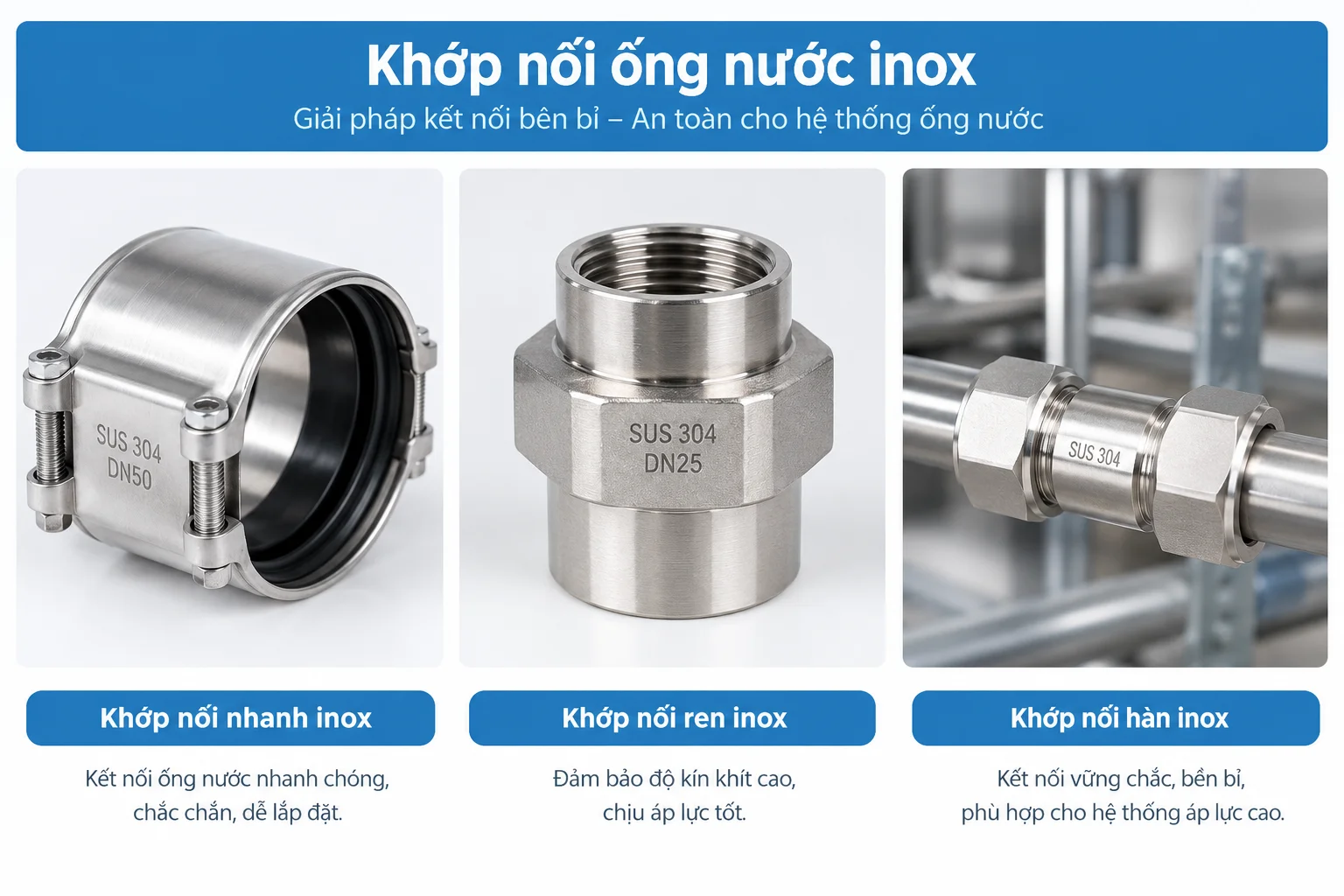

Các loại khớp nối ống inox phổ biến

Cách phân loại thực tế nhất là theo kiểu kết nối:

1. Khớp nối inox ren. Lắp nhanh, không cần thiết bị hàn, dễ tháo ra để bảo trì hoặc thay thế. Dạng rắc co (union) đặc biệt tiện vì có thể tháo mà không phải xoay cả đường ống. Loại này phù hợp với ống kích thước nhỏ và vừa.

2. Khớp nối inox hàn. Tạo liên kết chắc chắn và kín tốt nếu thi công đúng kỹ thuật. Đây là lựa chọn cho hệ thống cố định, cần độ ổn định cao và ít phải tháo lắp.

3. Khớp nối inox clamp. Tháo lắp nhanh bằng đai kẹp, bề mặt trong thường nhẵn nên dễ vệ sinh. Loại này hay dùng ở hệ thống cần vệ sinh thường xuyên như thực phẩm, đồ uống hoặc dược phẩm.

4. Khớp nối mềm inox. Có khả năng hấp thụ rung động và bù trừ một phần chuyển vị của đường ống. Thường lắp gần máy bơm hoặc thiết bị gây rung.

Thông số cần quan tâm khi chọn khớp nối ống nước inox

Không nên chỉ chọn theo đường kính ống. Cần đối chiếu đồng thời các thông số sau:

• Vật liệu: inox 304 hoặc 316 (xem phần so sánh bên dưới).

• Kích thước: thường tính theo DN (DN15, DN20, DN25, DN32, DN40, DN50…). Trên thực tế, DN15 tương ứng khoảng 1/2 inch, DN20 khoảng 3/4 inch, DN25 khoảng 1 inch.

• Chuẩn ren (với loại ren): phổ biến là ren BSP (ký hiệu G hoặc R) và NPT. Hai chuẩn này có bước ren và góc ren khác nhau, lắp lẫn sẽ không kín.

• Áp suất làm việc: tùy tiêu chuẩn và nhà sản xuất, cần đối chiếu với áp suất tối đa của hệ thống, kể cả áp suất tăng đột biến.

• Nhiệt độ làm việc: đặc biệt quan trọng với đường nước nóng và loại có gioăng, vì gioăng thường là điểm giới hạn nhiệt trước thân inox.

• Kiểu kết nối: ren, hàn, clamp hoặc mềm.

• Loại gioăng: EPDM thường dùng cho nước và nước nóng; silicone phổ biến trong thực phẩm; PTFE chịu hóa chất tốt; NBR hợp với môi trường có dầu.

• Môi trường chất lỏng: nước sạch, nước thải, nước có clo, nước biển, dung dịch hóa chất…

• Yêu cầu vệ sinh hoặc chống ăn mòn của hệ thống.

Khớp nối inox 304 và inox 316 khác nhau như thế nào?

Cả hai đều thuộc nhóm inox austenit với khả năng chống ăn mòn tốt. Khác biệt chính là inox 316 có thêm thành phần molypden (khoảng 2–3%), giúp chống ăn mòn rỗ và ăn mòn kẽ hở tốt hơn, nhất là khi tiếp xúc với ion chloride (muối, nước biển, một số hóa chất tẩy rửa chứa clo).

Không phải hệ thống nào cũng cần inox 316. Với nước sạch, nước sinh hoạt hoặc môi trường công nghiệp thông thường, inox 304 thường đã đáp ứng tốt và tiết kiệm hơn. Chỉ nên nâng lên 316 khi môi trường thực sự có yếu tố ăn mòn mạnh, thay vì mặc định "đắt hơn thì tốt hơn".

Tại sao nên sử dụng khớp nối ống nước inox?

Ưu điểm:

• Chống gỉ và ăn mòn tốt, phù hợp môi trường ẩm.

• Độ bền cơ học cao, chịu áp lực ổn định.

• Bề mặt tương đối nhẵn, dễ vệ sinh, phù hợp hệ thống nước sạch.

• Có nhiều kiểu kết nối và kích thước để phối hợp với các loại hệ thống.

• Khi chọn đúng, tuổi thọ đường ống được nâng lên và giảm chi phí bảo trì lâu dài.

Hạn chế cần biết:

• Chi phí ban đầu thường cao hơn một số vật liệu như nhựa hoặc thép mạ kẽm.

• Các mác inox khác nhau có khả năng chống ăn mòn khác nhau. Inox không phải "không bao giờ gỉ".

• Mối nối vẫn có thể rò rỉ nếu lắp sai kỹ thuật, dù vật liệu tốt.

• Khi nối inox với kim loại khác (ví dụ đồng, thép carbon), cần lưu ý nguy cơ ăn mòn điện hóa ở vị trí tiếp giáp.

Khớp nối ống inox được sử dụng ở đâu?

• Cấp nước dân dụng: đường ống trong nhà, biệt thự, chung cư, bể nước, bồn nước.

• Hệ thống nước sạch: nơi cần bề mặt dễ vệ sinh và hạn chế ảnh hưởng đến chất lượng nước.

• Đường ống nước nóng: chịu nhiệt tốt hơn nhiều loại vật liệu khác, cần chọn gioăng phù hợp.

• Nhà máy và cấp nước công nghiệp: hệ thống làm mát, cấp nước sản xuất, PCCC.

• Hệ thống xử lý nước: bể lọc, trạm bơm, đường ống hóa chất nhẹ.

• Khu vực độ ẩm cao: nhà tắm, hầm, khu vực ven biển.

• Kết nối thiết bị: bơm, van, đồng hồ, bồn chứa.

Sự khác biệt giữa môi trường nước thông thường và môi trường ăn mòn cao là căn cứ để chọn vật liệu. Nước sinh hoạt hoặc nước công nghiệp thông thường thường dùng được inox 304. Nếu hệ thống ở ven biển, tiếp xúc nước muối, dung dịch chứa clo hoặc hóa chất, nên cân nhắc inox 316.

Những sai lầm thường gặp khi chọn khớp nối ống nước inox

1. Chỉ nhìn đường kính, bỏ qua kiểu kết nối. Cùng DN nhưng khác kiểu kết nối thì không lắp lẫn được.

2. Chọn inox theo giá rẻ thay vì theo môi trường. Mua loại kém chất lượng cho môi trường ăn mòn sẽ phải thay thế sớm, tốn kém hơn.

3. Không kiểm tra áp suất làm việc. Khớp nối không đủ chịu áp dễ bị rò rỉ hoặc hỏng khi áp suất tăng đột ngột.

4. Không kiểm tra nhiệt độ. Nhất là với loại có gioăng, vì gioăng có giới hạn nhiệt riêng.

5. Dùng sai loại hoặc sai tiêu chuẩn ren. Ren BSP và NPT khác nhau, ép lắp sẽ hỏng ren và không kín.

6. Bỏ qua gioăng làm kín hoặc dùng gioăng không phù hợp môi trường.

7. Siết ren quá mạnh hoặc quá lỏng. Quá mạnh gây nứt, biến dạng; quá lỏng gây rò rỉ.

8. Không kiểm tra rò rỉ sau khi lắp đặt.

9. Dùng sản phẩm không phù hợp môi trường ăn mòn, ví dụ dùng inox thường ở nơi có muối hoặc hóa chất.

Cách chọn khớp nối ống inox đúng nhu cầu

Bước 1: Xác định loại đường ống. Ống inox, ống thép, ống nhựa hay vật liệu khác? Điều này quyết định kiểu chuyển đổi và loại khớp nối cần dùng.

Bước 2: Xác định kích thước. Đo đường kính ngoài hoặc trong của ống, quy đổi ra DN. Nếu dùng kết nối ren, xác định thêm kích thước và chuẩn ren.

Bước 3: Xác định vật liệu. Inox 304 cho phần lớn môi trường thông thường; inox 316 khi cần khả năng chống ăn mòn cao hơn.

Bước 4: Xác định kiểu kết nối. Ren cho hệ thống cần dễ bảo trì; hàn cho hệ thống cố định; clamp cho nơi cần tháo lắp nhanh và vệ sinh; khớp nối mềm cho vị trí có rung động.

Bước 5: Kiểm tra điều kiện vận hành. Áp suất làm việc, nhiệt độ, loại chất lỏng và tần suất vận hành.

Bước 6: Kiểm tra khả năng tương thích. Đầu nối, gioăng, tiêu chuẩn và không gian lắp đặt thực tế. Nhiều trường hợp chọn đúng thông số nhưng không đủ chỗ để thao tác lắp đặt.

Checklist lắp đặt và sử dụng khớp nối inox

• Kiểm tra đúng kích thước và kiểu kết nối.

• Kiểm tra bề mặt ren hoặc mối nối, không có vết nứt, ba via.

• Kiểm tra gioăng còn nguyên vẹn, đúng loại.

• Làm sạch đầu ống trước khi lắp.

• Lắp đúng chiều và đúng kỹ thuật (quấn băng tan hoặc dùng keo làm kín với mối ren).

• Không siết quá lực.

• Kiểm tra rò rỉ sau khi cấp nước, tăng áp từ từ.

• Theo dõi mối nối định kỳ.

• Thay thế khi phát hiện nứt, biến dạng hoặc ăn mòn bất thường.

Lưu ý để tăng độ bền khớp nối ống nước inox

• Chọn đúng vật liệu ngay từ đầu. Đây là yếu tố ảnh hưởng lớn nhất đến tuổi thọ.

• Không dùng sai môi trường. Ví dụ không dùng inox 304 lâu dài trong môi trường nhiều muối hoặc clo.

• Tránh tác động lực lên mối nối. Đường ống cần có giá đỡ hợp lý để khớp nối không phải chịu trọng lượng ống.

• Hạn chế rung động quá mức. Gần máy bơm nên dùng khớp nối mềm để giảm rung truyền vào mối nối cứng.

• Kiểm tra định kỳ, đặc biệt ở vị trí gioăng và mối ren.

• Dùng gioăng phù hợp với nhiệt độ và loại chất lỏng.

• Thi công đúng tiêu chuẩn kỹ thuật. Mối hàn, mối ren làm sai sẽ giảm tuổi thọ dù vật liệu tốt.

• Với hệ thống quan trọng, nên xác định rõ thông số trước khi mua thay vì chọn theo cảm tính.

Câu hỏi thường gặp về khớp nối ống nước inox

1. Khớp nối ống inox dùng để làm gì?
Dùng để kết nối các đoạn ống với nhau hoặc kết nối đường ống với thiết bị như bơm, van, đồng hồ, tùy theo thiết kế hệ thống. Một số loại còn dùng để đổi hướng hoặc chuyển đổi kích thước ống.

2. Nên chọn khớp nối inox 304 hay inox 316?
Inox 304 phù hợp với nhiều môi trường thông thường như nước sinh hoạt, nước sạch, công nghiệp thông thường. Inox 316 phù hợp hơn khi môi trường có yêu cầu chống ăn mòn cao như ven biển, có muối hoặc hóa chất chứa clo.

3. Khớp nối inox có bị gỉ không?
Inox chống ăn mòn tốt nhưng không có nghĩa là hoàn toàn không bị ăn mòn. Mức độ phụ thuộc vào mác inox, chất lượng vật liệu và môi trường sử dụng. Trong môi trường có chloride cao, inox 304 vẫn có thể bị ăn mòn rỗ theo thời gian.

4. Khớp nối ren inox có dễ tháo lắp không?
Có. Đây là ưu điểm của kiểu kết nối ren, đặc biệt thuận tiện khi bảo trì hoặc thay thế. Tuy nhiên cần lắp đúng chuẩn ren và không siết quá lực để không hỏng ren.

5. Khi mua khớp nối ống inox cần cung cấp thông tin gì?
Nên cung cấp kích thước ống hoặc DN, kiểu kết nối, vật liệu mong muốn, áp suất, nhiệt độ và môi trường chất lỏng để được tư vấn chọn sản phẩm chính xác.

Khớp nối ống inox Chọn đúng để hệ thống vận hành ổn định

Khớp nối là chi tiết nhỏ nhưng ảnh hưởng trực tiếp đến độ kín và độ ổn định của cả hệ thống đường ống. Một mối nối chọn sai có thể dẫn đến rò rỉ, hỏng hóc và chi phí sửa chữa lớn hơn nhiều so với khoản tiết kiệm ban đầu.

Khi chọn khớp nối ống inox, đừng chỉ dựa vào kích thước. Cần xem xét đồng thời vật liệu, kích thước, kiểu kết nối, áp suất, nhiệt độ và môi trường sử dụng. Inox 304 và inox 316 có phạm vi ứng dụng khác nhau, nên việc chọn đúng loại theo điều kiện thực tế quan trọng hơn việc chọn loại đắt nhất.

Bạn chưa xác định được loại khớp nối ống inox phù hợp? Hãy cung cấp kích thước đường ống, kiểu kết nối và môi trường sử dụng để được tư vấn đúng quy cách và báo giá, tránh chọn sai sản phẩm hoặc phải thay thế trong quá trình vận hành.
