Van Bi Công Nghiệp: Cấu Tạo, Phân Loại, Ứng Dụng Và Cách Chọn

Trong hệ thống cấp nước, hơi nóng, khí nén, dầu hay hóa chất, van là thiết bị quyết định dòng lưu chất được đi qua hay bị chặn lại. Chọn sai loại van, hệ thống có thể rò rỉ, khó vận hành, nhanh hỏng gioăng hoặc buộc phải dừng máy để thay thế.

Van bi inox công nghiệp là một trong những loại van được dùng nhiều nhất nhờ đóng/mở nhanh, kết cấu tương đối đơn giản và độ kín tốt. Tuy vậy, mỗi loại van bi phù hợp với một điều kiện làm việc khác nhau. Van dùng tốt cho nước lạnh chưa chắc dùng được cho hơi nóng hay hóa chất ăn mòn.

Bài viết này giúp bạn nắm rõ:

• Van bi inox công nghiệp là gì, cấu tạo và hoạt động ra sao.

• Van bi có những loại nào.

• Khi nào nên dùng và khi nào không nên dùng.

• Cần chọn van theo những tiêu chí nào để đúng ngay từ đầu.

Van bi công nghiệp là gì?

Van bi inox công nghiệp là thiết bị dùng để đóng, mở hoặc cô lập dòng lưu chất trong hệ thống đường ống bằng một viên bi có lỗ xuyên tâm. Khi xoay bi khoảng 90°, lỗ trên bi nằm thẳng hàng với đường ống (van mở) hoặc vuông góc với đường ống (van đóng).

Vì chỉ cần xoay 1/4 vòng để chuyển trạng thái, van bi còn được gọi là van đóng/mở nhanh. Van thường được lắp trên đường ống chính, đường nhánh hoặc trước và sau các thiết bị như bơm, bộ lọc, đồng hồ đo, để cô lập từng đoạn khi cần bảo trì.

So với van bi dân dụng, van bi inox công nghiệp thường có thân van dày hơn, vật liệu đa dạng hơn (inox, thép carbon, gang...) và chịu được áp suất, nhiệt độ cao hơn. Van cũng có nhiều kiểu kết nối chuẩn hóa (ren, mặt bích, hàn) và có thể gắn bộ truyền động để điều khiển tự động. Đây là lý do van bi inox công nghiệp phù hợp với nhà máy, xưởng sản xuất và các hệ thống đường ống cần vận hành ổn định lâu dài.

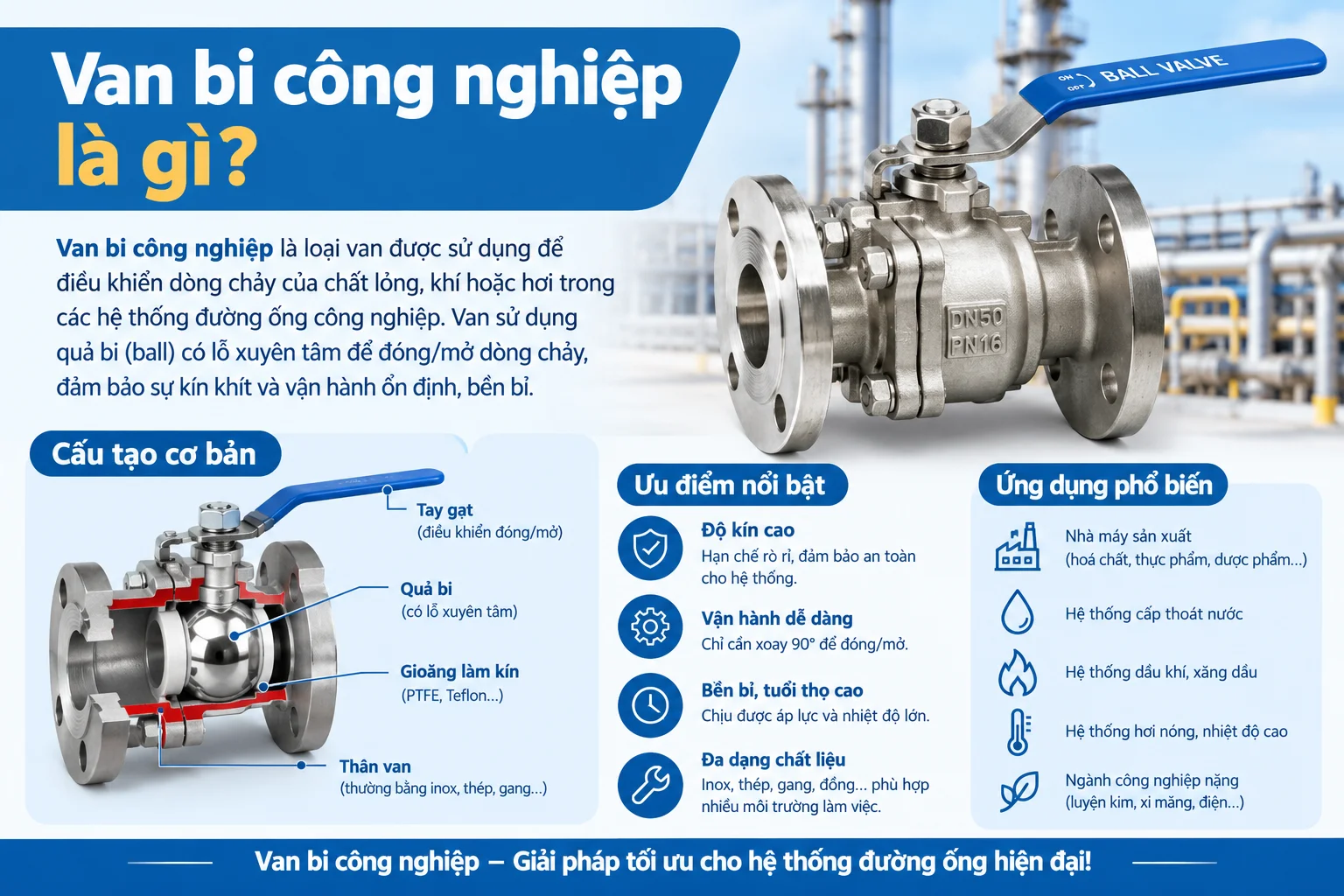

Cấu tạo và nguyên lý hoạt động của van bi công nghiệp

Cấu tạo cơ bản

Một van bi inox công nghiệp thường gồm các bộ phận chính:

• Thân van: khung chịu áp lực, chứa các chi tiết bên trong.

• Bi van: viên bi có lỗ thông, quyết định trạng thái đóng/mở.

• Trục van: truyền chuyển động từ tay gạt hoặc bộ truyền động xuống bi.

• Seat: vòng đệm tiếp xúc trực tiếp với bi để tạo độ kín, thường bằng PTFE hoặc vật liệu polymer tương tự.

• Gioăng làm kín: ngăn rò rỉ lưu chất qua trục và các mối ghép.

• Tay gạt hoặc bộ truyền động: phần người vận hành hoặc thiết bị điều khiển tác động lên.

• Nắp van: phần ghép với thân để giữ các chi tiết bên trong.

• Đầu kết nối: ren, mặt bích hoặc hàn để lắp vào đường ống.

Nguyên lý hoạt động

• Van mở: bi xoay để lỗ thông cùng hướng với đường ống, lưu chất đi qua gần như không bị cản trở.

• Van đóng: bi xoay 90°, phần đặc của bi chặn ngang đường ống và dòng lưu chất bị ngắt.

• Điều tiết: van bi có thể mở một phần để giảm lưu lượng, nhưng nó được thiết kế chủ yếu cho chức năng đóng/mở. Nếu để van ở trạng thái mở dở trong thời gian dài, dòng chảy tốc độ cao có thể làm mòn seat và bề mặt bi.

Ưu điểm và hạn chế của van bi công nghiệp

Van bi không phải lúc nào cũng là lựa chọn tốt nhất. Nó tốt trong những điều kiện nhất định.

Ưu điểm

• Đóng/mở nhanh, chỉ cần xoay 1/4 vòng.

• Độ kín tốt khi seat và bi còn nguyên vẹn.

• Tổn thất áp suất thấp khi mở hoàn toàn, đặc biệt với loại bi lỗ thông suốt (full port).

• Kết cấu gọn, dễ thao tác, dễ nhận biết trạng thái đóng/mở qua vị trí tay gạt.

• Có nhiều lựa chọn vật liệu, kích thước và kiểu kết nối.

• Dễ kết hợp với bộ truyền động điện hoặc khí nén để tự động hóa.

Hạn chế

• Không phải lựa chọn tối ưu cho điều tiết lưu lượng liên tục.

• Môi chất có nhiều cặn, hạt rắn có thể làm xước bề mặt làm kín và giảm độ kín.

• Seat và gioăng có giới hạn nhiệt độ, áp suất riêng, nên phải chọn đúng theo môi chất và điều kiện vận hành.

• Van kích thước lớn hoặc áp suất cao có thể cần hộp số hoặc actuator vì mô-men đóng/mở lớn.

• Đóng quá nhanh trên đường ống dài có thể gây hiện tượng búa nước (water hammer).

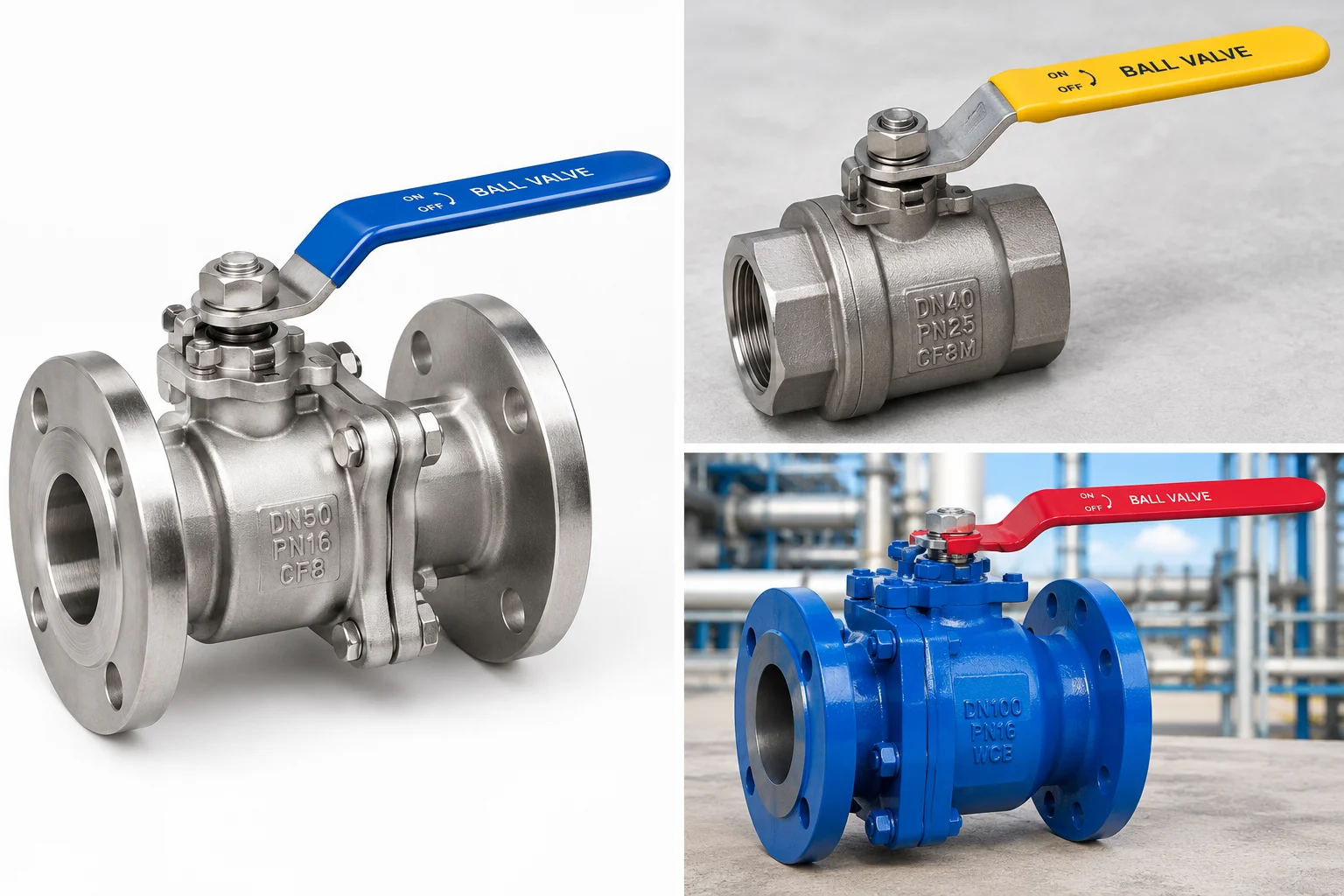

Phân loại van bi công nghiệp phổ biến

Theo số lượng mảnh thân van

• Van bi 1 mảnh: thân đúc liền, giá thấp, nhưng khó tháo lắp bảo trì và thường dùng cho ứng dụng đơn giản.

• Van bi 2 mảnh: thân gồm hai phần ghép lại, là loại phổ biến nhất vì cân bằng giữa giá thành và khả năng bảo dưỡng.

• Van bi 3 mảnh: thân chia thành ba phần, cho phép tháo phần giữa để vệ sinh, thay seat mà không cần cắt đường ống. Phù hợp với hệ thống cần bảo trì thường xuyên như thực phẩm, dược phẩm.

Theo kiểu kết nối

• Van bi ren: dễ lắp đặt, phù hợp đường ống nhỏ và áp suất vừa phải.

• Van bi mặt bích: lắp bằng bu lông, thuận tiện tháo lắp, phổ biến ở đường ống cỡ vừa và lớn.

• Van bi hàn socket: dùng cho đường ống nhỏ cần độ kín cao.

• Van bi hàn đối đầu: dùng cho hệ thống áp suất cao, yêu cầu liên kết bền chắc.

Theo vật liệu

• Van bi inox (như inox 304, 316): chống ăn mòn tốt, dùng nhiều cho thực phẩm, dược phẩm, hóa chất nhẹ.

• Van bi thép carbon: chịu áp lực và nhiệt độ tốt, thường dùng cho dầu khí, hơi, công nghiệp nặng.

• Van bi gang: giá thành thấp, dùng cho nước và một số môi chất không ăn mòn.

• Van bi đồng: phổ biến trong nước sạch, khí nén, đường ống cỡ nhỏ.

• Vật liệu đặc biệt (hợp kim, thân lót nhựa...): dùng cho môi trường hóa chất ăn mòn mạnh.

Theo phương thức vận hành

• Tay gạt: đơn giản, phổ biến ở kích thước nhỏ và vừa.

• Tay quay/hộp số: dùng cho van lớn cần giảm lực thao tác.

• Van bi điều khiển điện: phù hợp hệ thống tự động, đóng/mở từ xa.

• Van bi điều khiển khí nén: đóng/mở nhanh, dùng nhiều trong dây chuyền sản xuất và khu vực cần an toàn cháy nổ.

Thông số kỹ thuật cần quan tâm khi chọn van bi inox công nghiệp

Trước khi chọn van, bạn cần nắm các thông số sau:

• Kích thước danh nghĩa (DN): như DN15, DN20, DN25, DN50, DN100.

• Áp suất làm việc: ký hiệu PN10, PN16, PN25 hoặc Class 150, Class 300.

• Nhiệt độ làm việc: cần xét cả nhiệt độ thường xuyên và nhiệt độ tối đa.

• Vật liệu thân van và vật liệu bi.

• Vật liệu seat/gioăng: PTFE, RPTFE, PEEK hoặc seat kim loại. Mỗi loại có giới hạn nhiệt độ, áp suất riêng.

• Kiểu kết nối: ren, mặt bích, hàn.

• Môi chất: nước, hơi, khí, dầu, hóa chất.

• Tiêu chuẩn thiết kế và tiêu chuẩn mặt bích: ví dụ ASME, DIN/EN, JIS, tùy tiêu chuẩn của đường ống hiện hữu.

• Kiểu vận hành: tay gạt, hộp số, điện hoặc khí nén.

• Kiểu lỗ bi: lỗ thông suốt (full port) hay lỗ thu nhỏ (reduced port), ảnh hưởng đến tổn thất áp suất và giá thành.

Không nên chọn van chỉ dựa trên DN. Hai van cùng kích thước đường ống nhưng khác vật liệu, áp suất, nhiệt độ chịu được hoặc kiểu kết nối có thể hoàn toàn không tương thích với hệ thống.

So sánh van bi với van bướm, van cổng và van cầu

Van bi thường được ưu tiên khi cần đóng/mở nhanh và độ kín cao, nhất là ở đường ống cỡ nhỏ đến trung bình. Van bướm hợp với đường ống lớn vì nhẹ và gọn hơn. Van cổng phù hợp khi cần cô lập dòng và ít thao tác. Van cầu là lựa chọn tốt hơn khi cần điều tiết lưu lượng thường xuyên.

Van bi inox công nghiệp dùng cho môi chất nào?

• Nước: dùng trong cấp nước, xử lý nước, HVAC. Van bi đồng, inox hoặc gang thường đáp ứng tốt tùy áp suất và quy mô.

• Khí nén: dùng ở nhà máy, hệ thống khí nén, thiết bị công nghiệp. Cần chú ý áp suất làm việc và độ kín vì khí dễ rò rỉ.

• Hơi: dùng trong hệ thống hơi nóng, nồi hơi, nhà máy nhiệt. Cần kiểm tra kỹ nhiệt độ và áp suất so với giới hạn của seat (PTFE thường không phù hợp nếu nhiệt độ vượt ngưỡng cho phép).

• Dầu và nhiên liệu: dùng cho đường ống dầu, hệ thống nhiên liệu, kho chứa. Thân thép carbon hoặc inox thường được ưu tiên, kèm yêu cầu về tiêu chuẩn an toàn phù hợp.

• Hóa chất: cần đặc biệt chú ý vật liệu thân, vật liệu bi, seat, gioăng và khả năng tương thích hóa học với từng loại hóa chất. Cùng một loại van có thể dùng tốt cho hóa chất này nhưng hỏng nhanh với hóa chất khác.

Ứng dụng của van bi công nghiệp trong thực tế

• Nhà máy nước, xử lý nước thải: nước cần van bền, dễ thao tác. Van bi thân gang hoặc inox, nối mặt bích, là lựa chọn phổ biến.

• HVAC: nước lạnh/nước nóng cần van đóng/mở gọn, ít tổn thất áp suất. Van bi đồng hoặc inox nối ren thường dùng cho đường ống nhỏ.

• Thực phẩm, dược phẩm: yêu cầu vệ sinh và dễ tháo vệ sinh. Van bi inox 3 mảnh hoặc loại vi sinh thường được chọn.

• Hóa chất: môi chất ăn mòn cần vật liệu tương thích. Van bi inox 316 hoặc thân lót nhựa, tùy loại hóa chất.

• Dầu khí: áp suất cao, điều kiện khắc nghiệt. Van bi thép carbon hoặc inox chịu áp cao, theo tiêu chuẩn ngành.

• Nhà máy sản xuất, khí nén: cần đóng/mở nhanh, thường kết hợp actuator khí nén để tự động hóa.

• Hệ thống hơi: cần van chịu nhiệt tốt, seat phù hợp nhiệt độ hơi, thường là van bi thép hoặc inox có thiết kế chịu nhiệt.

Khi nào nên sử dụng van bi inox công nghiệp?

Nên dùng khi:

• Cần đóng/mở nhanh.

• Cần độ kín cao.

• Muốn giảm tổn thất áp suất khi mở hoàn toàn.

• Không gian lắp đặt hạn chế, cần van gọn.

• Cần điều khiển tự động bằng actuator.

Không nên ưu tiên khi:

• Cần điều tiết lưu lượng liên tục, khi đó van cầu hoặc van điều khiển chuyên dụng thường phù hợp hơn.

• Môi chất chứa nhiều cặn, hạt rắn làm ảnh hưởng đến bề mặt làm kín.

• Nhiệt độ hoặc môi chất vượt giới hạn của seat và gioăng.

Những sai lầm thường gặp khi chọn van bi inox công nghiệp

1. Chỉ chọn theo kích thước DN. DN chỉ cho biết van có khớp với đường ống hay không, chứ chưa nói lên van có chịu được điều kiện làm việc.

2. Không kiểm tra áp suất. Van phải đáp ứng áp suất thực tế của hệ thống, kể cả áp suất tăng đột biến khi khởi động hoặc dừng bơm.

3. Chọn sai vật liệu. Inox, gang, thép carbon và vật liệu đặc biệt có phạm vi ứng dụng khác nhau. Van gang không phù hợp cho môi trường ăn mòn, còn van inox 304 có thể không đủ cho một số hóa chất.

4. Không xét nhiệt độ. Seat và gioăng có giới hạn nhiệt độ riêng, thường thấp hơn giới hạn của thân van.

5. Dùng van bi để điều tiết liên tục. Cách dùng này có thể làm tăng hao mòn seat và rút ngắn tuổi thọ van.

6. Không kiểm tra kiểu kết nối. Van và đường ống phải đồng bộ về loại ren, tiêu chuẩn mặt bích, số lỗ bu lông và kích thước.

Cách chọn van bi công nghiệp phù hợp

Bạn có thể áp dụng quy trình 7 bước sau:

1. Xác định môi chất: nước, hơi, khí, dầu hay hóa chất, có lẫn cặn hay không.

2. Xác định kích thước đường ống/DN.

3. Xác định áp suất làm việc, gồm cả áp suất tối đa có thể xảy ra.

4. Xác định nhiệt độ làm việc.

5. Chọn vật liệu thân, bi và bộ phận làm kín phù hợp với môi chất, áp suất, nhiệt độ.

6. Chọn kiểu kết nối: ren, mặt bích hoặc hàn, đồng bộ với đường ống hiện hữu.

7. Xác định phương thức vận hành: tay gạt/hộp số, actuator điện hoặc actuator khí nén.

Với hệ thống cần tự động hóa, bạn nên cân nhắc thêm: actuator điện phù hợp khi cần điều khiển từ xa và có nguồn điện ổn định, actuator khí nén phù hợp khi cần tốc độ đóng/mở nhanh và đã có sẵn hệ thống khí nén.

Checklist trước khi mua van bi công nghiệp

• ☐ Đúng DN

• ☐ Đúng áp suất

• ☐ Đúng nhiệt độ

• ☐ Đúng môi chất

• ☐ Đúng vật liệu

• ☐ Đúng kiểu kết nối

• ☐ Đúng tiêu chuẩn

• ☐ Đúng kiểu vận hành

• ☐ Có thông số kỹ thuật/catalogue

• ☐ Có nguồn gốc và xuất xứ rõ ràng

• ☐ Có chính sách bảo hành

• ☐ Có phụ tùng thay thế khi cần

Bạn có thể dùng danh sách này để tự kiểm tra trước khi liên hệ nhà cung cấp, giúp việc trao đổi và báo giá nhanh, chính xác hơn.

Câu hỏi thường gặp về van bi inox công nghiệp

Van bi inox công nghiệp là gì?

Van bi inox công nghiệp là van dùng viên bi có lỗ xuyên tâm để đóng, mở hoặc cô lập dòng lưu chất trong đường ống. Bi xoay 90° để mở hoặc đóng, cho phép thao tác nhanh và làm kín tốt.

Van bi inox công nghiệp có những loại nào?

Có thể phân loại theo cấu tạo (1, 2, 3 mảnh), kiểu kết nối (ren, mặt bích, hàn), vật liệu (inox, thép carbon, gang, đồng) và phương thức vận hành (tay gạt, hộp số, điện, khí nén).

Van bi có dùng để điều tiết dòng chảy được không?

Van bi phù hợp nhất cho đóng/mở. Nếu cần điều tiết thường xuyên, nên cân nhắc van chuyên dụng như van cầu hoặc van điều khiển, vì việc để van mở dở lâu dài có thể làm mòn seat.

Van bi inox và van bi thép khác nhau thế nào?

Van bi inox chống ăn mòn tốt, phù hợp thực phẩm, dược phẩm, hóa chất nhẹ và môi trường ẩm. Van bi thép carbon chịu áp lực, nhiệt độ tốt và thường dùng cho dầu khí, hơi, công nghiệp nặng, nhưng dễ bị ăn mòn hơn nếu không được bảo vệ.

Làm sao chọn van bi inox công nghiệp đúng?

Bạn cần xác định 5 yếu tố: môi chất, DN, áp suất, nhiệt độ, vật liệu và kiểu kết nối. Khi đủ các thông tin này, việc chọn đúng loại van sẽ dễ hơn nhiều.

Van bi inox công nghiệp lựa chọn hiệu quả cho hệ thống đường ống

Van bi inox công nghiệp là thiết bị đóng/mở quan trọng trong nhiều hệ thống, nhờ thao tác nhanh, độ kín tốt và tổn thất áp suất thấp. Van có nhiều kiểu cấu tạo, vật liệu và phương thức vận hành, nên không có một loại van phù hợp cho mọi hệ thống. Để chọn đúng, bạn cần dựa trên môi chất, DN, áp suất, nhiệt độ, vật liệu và kiểu kết nối, đồng thời tránh dùng van bi vào những việc không phải thế mạnh của nó, như điều tiết liên tục.

Bạn đang cần chọn van bi inox công nghiệp cho hệ thống nước, hơi, khí, dầu hoặc hóa chất? Hãy cung cấp DN, môi chất, áp suất và nhiệt độ làm việc để được tư vấn loại van phù hợp.
