Van Tàu Biển Là Gì? Phân Loại, Ứng Dụng Và Cách Chọn

Trên một con tàu, đường ống giống như hệ thống mạch máu: nước biển đi làm mát động cơ, dầu nhiên liệu chạy về máy chính, nước ngọt cấp cho sinh hoạt, nước dằn (ballast) được bơm vào và xả ra để cân bằng tàu. Mỗi hệ thống đều cần các điểm kiểm soát dòng chảy, và van nước tàu biển chính là những điểm đó.

Van có nhiệm vụ đóng, mở, điều tiết hoặc ngăn dòng chảy trong từng hệ thống. Tuy nhiên, môi trường biển có độ ẩm cao và hàm lượng muối lớn nên thiết bị rất dễ bị ăn mòn. Vì vậy, không thể chọn van chỉ dựa vào kích thước đường ống. Người chọn van cần xét đến môi chất, áp suất, nhiệt độ, vật liệu và tiêu chuẩn sử dụng. Bài viết này giúp bạn hiểu rõ van nước tàu biển là gì, có những loại nào, dùng ở đâu và cách chọn cho đúng.

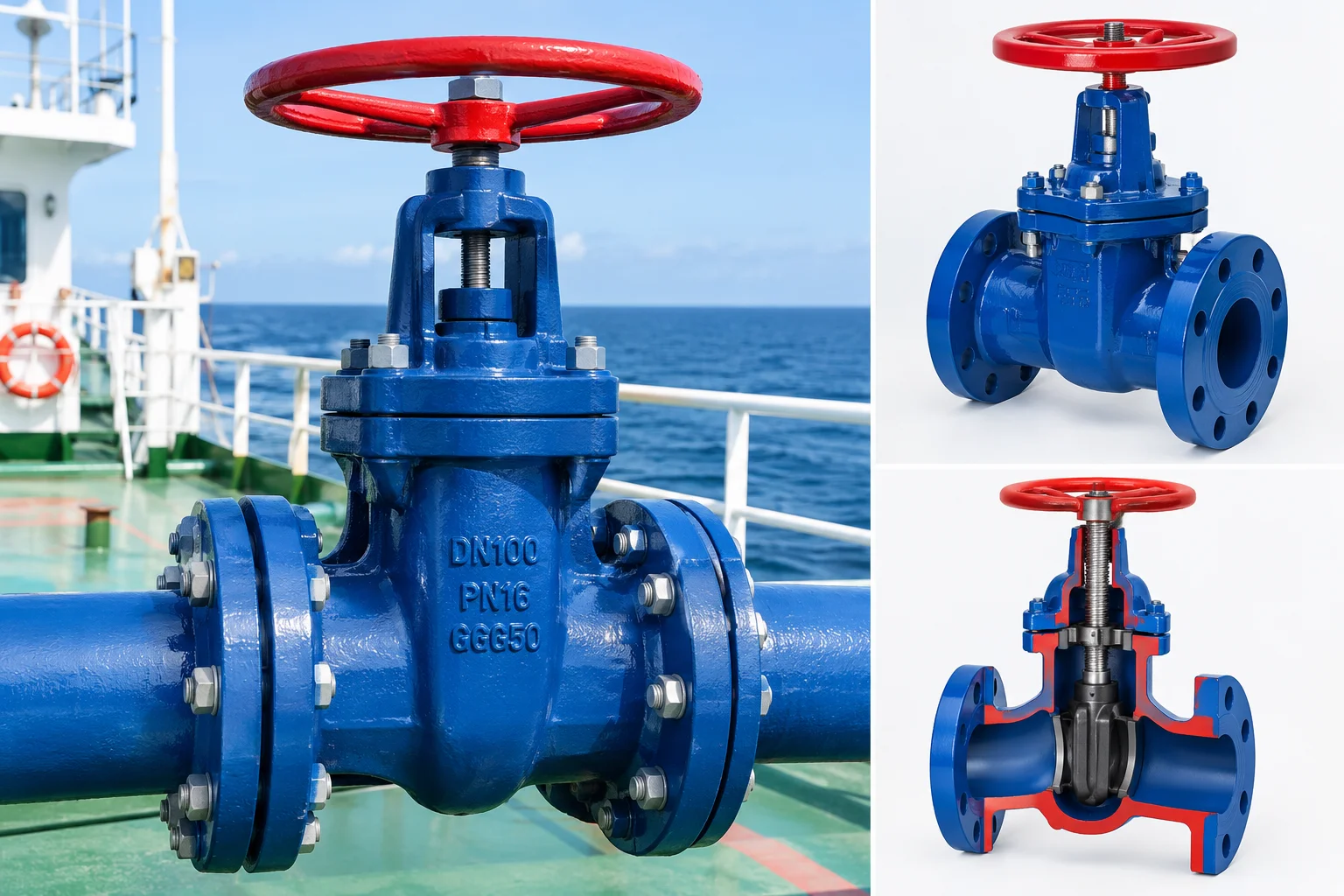

Van tàu biển là gì? Cấu tạo và nguyên lý hoạt động

Khái niệm van tàu biển

Van tàu biển là thiết bị được lắp đặt trên hệ thống đường ống của tàu để đóng, mở, điều tiết hoặc kiểm soát dòng chảy của các môi chất như nước biển, nước ngọt, dầu, nhiên liệu, khí và hơi. Tùy vị trí và môi trường làm việc, van có thể được chế tạo từ gang, thép, inox, đồng hoặc các vật liệu chuyên dụng có khả năng chống ăn mòn.

Van hàng hải khác van công nghiệp thông thường ở điều kiện làm việc. Thiết bị trên tàu phải chịu độ ẩm và muối, rung động khi tàu vận hành, không gian lắp đặt hạn chế, đồng thời thường phải đáp ứng các yêu cầu kỹ thuật và chứng nhận riêng của ngành hàng hải. Nếu van hỏng ở vị trí quan trọng, việc thay thế giữa biển khơi khó khăn hơn nhiều so với trên bờ.

Vai trò của van trong các hệ thống trên tàu

• Hệ thống cấp nước: điều phối nước ngọt, nước sinh hoạt và nước kỹ thuật.

• Hệ thống làm mát: kiểm soát dòng nước làm mát động cơ và thiết bị trao đổi nhiệt.

• Hệ thống nhiên liệu: đóng mở, cô lập các tuyến dầu diesel, dầu nhiên liệu.

• Hệ thống cứu hỏa: điều khiển dòng nước và cô lập từng khu vực đường ống.

• Hệ thống ballast: cấp và xả nước dằn để giữ thăng bằng cho tàu.

• Hệ thống bilge: hút và xả nước tích tụ trong các khoang.

Nguyên lý hoạt động

Về bản chất, van hoạt động dựa trên việc thay đổi vị trí của bộ phận đóng kín:

• Khi mở van, bộ phận đóng kín dịch chuyển khỏi cửa van và môi chất đi qua.

• Khi đóng van, bộ phận này ép vào bề mặt làm kín và chặn dòng chảy.

• Với van điều tiết, độ mở được thay đổi để kiểm soát lưu lượng hoặc áp suất.

Một số van hoạt động tự động dựa trên áp suất, chênh lệch áp suất, tín hiệu điều khiển hoặc nhiệt độ. Ví dụ, van một chiều tự đóng khi dòng chảy đảo chiều, còn van an toàn tự mở khi áp suất vượt mức cài đặt.

Các bộ phận cơ bản của một chiếc van gồm:

• Thân van: phần vỏ chịu áp lực, kết nối với đường ống.

• Đĩa van, bi van hoặc cửa van: bộ phận trực tiếp đóng kín dòng chảy.

• Trục van: truyền chuyển động từ tay quay hoặc bộ truyền động đến bộ phận đóng kín.

• Gioăng làm kín: ngăn rò rỉ qua bề mặt tiếp xúc và trục van.

• Nắp van: đậy phần bên trong thân van.

• Tay quay hoặc bộ truyền động: vận hành van bằng tay, khí nén, điện hoặc cơ cấu khác.

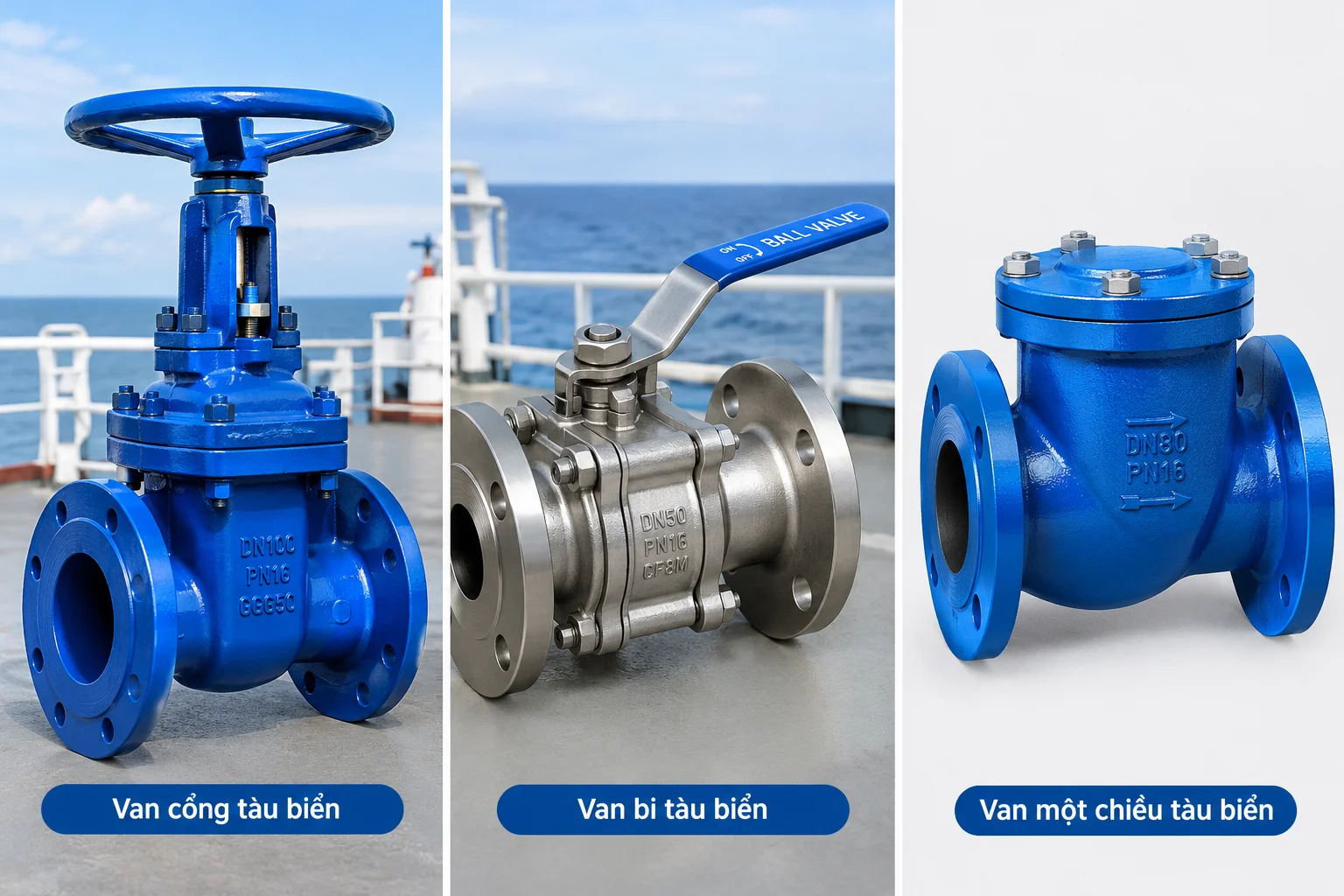

Các loại van nước tàu biển phổ biến hiện nay

Van có thể được phân loại theo cấu tạo, chức năng và hệ thống sử dụng. Dưới đây là những nhóm phổ biến nhất trên tàu.

1. Van bi tàu biển

Van bi có cơ cấu đóng mở nhanh, chỉ cần xoay tay gạt một phần tư vòng. Kết cấu tương đối gọn nên tiết kiệm không gian lắp đặt. Van bi phù hợp với nhiều hệ thống đường ống và có thể dùng cho nước, dầu hoặc một số môi chất khác tùy vật liệu thân van và gioăng.

2. Van bướm tàu biển

Van bướm có thiết kế mỏng, trọng lượng tương đối nhẹ, phù hợp với đường ống kích thước lớn. Loại van này thường được dùng trong hệ thống nước biển, nước làm mát và những tuyến có lưu lượng lớn. Cần chọn vật liệu gioăng phù hợp với môi chất và nhiệt độ làm việc.

3. Van cổng

Van cổng đóng mở đường ống bằng cách nâng hoặc hạ cửa van. Khi mở hoàn toàn, tổn thất áp suất thấp. Loại van này thường được chọn cho hệ thống cần đóng mở hơn là điều tiết liên tục, và thao tác đóng mở diễn ra chậm hơn van bi.

4. Van cầu

Van cầu có khả năng điều tiết dòng chảy tốt nên được dùng ở những vị trí cần kiểm soát lưu lượng. Đổi lại, kết cấu của van tạo ra tổn thất áp suất lớn hơn một số loại van khác.

5. Van một chiều

Van một chiều cho phép dòng chảy đi theo một hướng và hạn chế dòng chảy ngược. Loại van này quan trọng trong hệ thống bơm và đường ống tàu, giúp bảo vệ bơm và giữ ổn định dòng chảy.

6. Van an toàn

Van an toàn bảo vệ hệ thống khi áp suất vượt mức cài đặt. Van thường xuất hiện trong các hệ thống áp lực hoặc trên thiết bị cần bảo vệ quá áp. Van chỉ phát huy tác dụng khi được cài đặt đúng.

7. Van giảm áp và van điều khiển

Nhóm van này dùng khi cần kiểm soát áp suất hoặc lưu lượng và có thể kết hợp với hệ thống điều khiển tự động.

Bảng so sánh các loại van tàu biển

Thông số kỹ thuật cần quan tâm khi chọn van tàu biển

Phần này nên được xem như một checklist trước khi đặt hàng:

Lưu ý quan trọng: không nên chọn van chỉ theo DN. Hai van cùng DN nhưng khác vật liệu, áp suất, kiểu kết nối hoặc môi chất có thể hoàn toàn không thay thế được cho nhau.

Vì sao van tàu biển phải có khả năng chống ăn mòn cao?

Nước biển chứa muối và nhiều ion có thể thúc đẩy quá trình ăn mòn. Cùng với độ ẩm cao của môi trường biển, một số vị trí còn chịu tác động của nhiệt độ, áp suất và rung động. Khi ăn mòn xảy ra, van có thể gặp các vấn đề sau:

• Thân van bị mỏng dần, giảm khả năng chịu áp.

• Bề mặt làm kín bị hư hại.

• Trục van bị kẹt, khó vận hành.

• Rò rỉ tại thân, trục hoặc mặt bích.

• Tuổi thọ thiết bị giảm.

Một số vật liệu thường được nhắc đến khi chế tạo van hàng hải gồm đồng và đồng thau, inox, gang, thép carbon, cùng các loại thép không gỉ hoặc hợp kim chuyên dụng tùy môi trường.

Tuy vậy, không nên khẳng định một vật liệu luôn phù hợp với mọi hệ thống nước biển. Việc lựa chọn cần xét cụ thể môi chất, nhiệt độ, áp suất và yêu cầu chống ăn mòn của từng vị trí lắp đặt.

Van tàu biển được sử dụng ở đâu?

1. Hệ thống nước biển

Van được dùng trong làm mát động cơ, trao đổi nhiệt, cấp nước biển và hệ thống ballast. Đây là nhóm ứng dụng đòi hỏi khả năng chống ăn mòn cao nhất.

2. Hệ thống nhiên liệu

Van xuất hiện trên đường dầu diesel, dầu nhiên liệu, khu vực bồn chứa và các tuyến cấp nhiên liệu. Ở đây, độ kín và độ tin cậy là yếu tố then chốt.

3. Hệ thống nước ngọt

Van được dùng cho cấp nước sinh hoạt, nước làm mát và nước kỹ thuật.

4. Hệ thống cứu hỏa

Van điều khiển dòng nước, cô lập từng khu vực đường ống và hỗ trợ vận hành hệ thống chữa cháy.

5. Hệ thống bilge

Van hỗ trợ hút và xả nước tích tụ trong khoang tàu, kiểm soát hướng dòng chảy và hạn chế dòng chảy ngược.

Khi nào cần sử dụng van chuyên dụng cho tàu biển?

Bạn nên ưu tiên van chuyên dụng khi:

• Thiết bị làm việc trực tiếp trong môi trường biển.

• Hệ thống yêu cầu khả năng chống ăn mòn cao.

• Tàu cần đáp ứng yêu cầu kỹ thuật hoặc hàng hải nhất định.

• Hệ thống chịu áp suất hoặc nhiệt độ đặc thù.

• Yêu cầu độ kín và độ tin cậy cao.

Những sai lầm thường gặp

• Chọn van chỉ dựa vào DN.

• Dùng vật liệu không phù hợp với nước biển.

• Không kiểm tra áp suất và nhiệt độ làm việc.

• Chọn sai kiểu kết nối.

• Dùng van điều tiết cho mục đích đóng mở, hoặc ngược lại.

• Bỏ qua yêu cầu tiêu chuẩn của hệ thống tàu.

• Không kiểm tra tình trạng gioăng và bộ phận làm kín.

Cách chọn van tàu biển phù hợp với hệ thống

Bạn có thể áp dụng checklist 7 bước sau:

Bước 1: Xác định môi chất. Nước biển, nước ngọt, dầu, nhiên liệu, khí hay hơi.

Bước 2: Xác định kích thước đường ống. Theo DN hoặc kích thước thực tế của tuyến ống.

Bước 3: Xác định áp suất làm việc. Theo PN, Class hoặc thông số tương ứng.

Bước 4: Xác định nhiệt độ làm việc. Bao gồm cả nhiệt độ cao nhất mà môi chất có thể đạt tới.

Bước 5: Chọn vật liệu thân van và vật liệu làm kín. Cả hai đều phải tương thích với môi chất.

Bước 6: Xác định kiểu kết nối và phương thức vận hành. Ren, mặt bích, hàn; tay quay, tay gạt, khí nén hay điện.

Bước 7: Kiểm tra tiêu chuẩn, chứng nhận và khả năng tương thích với hệ thống tàu.

Lưu ý khi lắp đặt và sử dụng van tàu biển

• Kiểm tra van trước khi lắp, đảm bảo không có hư hỏng hay vật lạ bên trong.

• Làm sạch đường ống để tránh cặn bẩn làm hỏng bề mặt làm kín.

• Lắp đúng chiều dòng chảy đối với các van có yêu cầu hướng dòng.

• Không dùng lực quá mức khi vận hành.

• Kiểm tra độ kín sau khi lắp đặt.

• Định kỳ kiểm tra tình trạng ăn mòn.

• Kiểm tra gioăng và các bộ phận làm kín.

• Không tự ý thay đổi thông số cài đặt của van an toàn hoặc van điều khiển.

• Thực hiện bảo dưỡng theo điều kiện vận hành thực tế.

Câu hỏi thường gặp về van nước tàu biển

1. Van nước tàu biển là gì?
Là thiết bị dùng để đóng, mở, điều tiết hoặc kiểm soát dòng chảy trong các hệ thống đường ống trên tàu.

2. Van nước tàu biển gồm những loại nào?
Các loại phổ biến gồm van bi, van bướm, van cổng, van cầu, van một chiều, van an toàn và van điều khiển.

3. Van nước tàu biển có dùng được cho nước biển không?
Có, nhưng phải lựa chọn loại van và vật liệu phù hợp với môi trường nước biển, áp suất, nhiệt độ và yêu cầu chống ăn mòn.

4. Nên chọn van nước tàu biển theo tiêu chí nào?
Cần xem xét môi chất, DN, áp suất, nhiệt độ, vật liệu, kiểu kết nối, phương thức vận hành và tiêu chuẩn kỹ thuật.

5. Van nước tàu biển khác van công nghiệp thông thường như thế nào?
Van dùng trên tàu thường phải đáp ứng các yêu cầu khắt khe hơn về độ bền, chống ăn mòn, độ kín, kích thước, rung động và điều kiện môi trường hàng hải.

Van nước tàu biển lựa chọn đúng để đảm bảo an toàn hệ thống

Van là bộ phận quan trọng trong hệ thống đường ống tàu biển. Một chiếc van được chọn đúng giúp hệ thống vận hành ổn định, hạn chế rò rỉ và giảm chi phí bảo trì. Ngược lại, chọn sai có thể gây sự cố ngay tại những vị trí khó tiếp cận nhất.

Không có một loại van nào phù hợp cho mọi ứng dụng. Việc lựa chọn cần dựa trên môi chất, áp suất, nhiệt độ, kích thước, vật liệu, kiểu kết nối và điều kiện vận hành thực tế.

Bạn đang cần tìm van cho hệ thống tàu biển? Hãy liên hệ đơn vị cung cấp để được tư vấn loại van, kích thước, vật liệu và cấu hình phù hợp với hệ thống của bạn.
