Lift Check Valve Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng

Lift Check Valve và bài toán ngăn dòng chảy ngược trong đường ống

Trong nhiều hệ thống đường ống công nghiệp, sau khi bơm hoặc thiết bị ngừng hoạt động, dòng chất lỏng hoặc khí có xu hướng chảy ngược trở lại. Hiện tượng này không chỉ ảnh hưởng đến các thiết bị phía trước như bơm, máy nén mà còn gây ra dao động áp suất, làm giảm hiệu suất vận hành của toàn hệ thống. Trong một số điều kiện nhất định, dòng chảy ngược còn có thể dẫn đến hiện tượng va đập thủy lực, gây hư hỏng đường ống và các phụ kiện kết nối.

Lift Check Va1ve ra đời như một giải pháp cho vấn đề này: cho phép dòng chảy đi theo một hướng nhất định và hạn chế khả năng chảy ngược. Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động, phân loại và cách lựa chọn loại van một chiều này sao cho phù hợp với từng hệ thống cụ thể.

Lift Check Valve là gì?

Lift Check Valve là một loại van một chiều sử dụng cơ cấu đĩa/piston chuyển động theo phương nâng – hạ để kiểm soát dòng chảy. Khi môi chất chảy đúng hướng, áp lực dòng nâng đĩa van lên để mở van; khi dòng chảy giảm hoặc có xu hướng đảo chiều, đĩa hạ xuống và đóng lại, giúp hạn chế dòng chảy ngược.

Tên tiếng Anh của loại van này là Lift Check Va1ve, còn được gọi bằng các tên khác như van một chiều dạng nâng hoặc van một chiều nâng. Chức năng chính của van là bảo vệ hệ thống khỏi hiện tượng chảy ngược, thường được lắp đặt ngay sau bơm, máy nén hoặc tại các vị trí cần kiểm soát hướng dòng chảy nghiêm ngặt.

Cần phân biệt rõ giữa khái niệm "check valve" nói chung – vốn bao gồm nhiều dạng cơ cấu khác nhau như swing, piston, ball, wafer – với "lift check va1ve" nói riêng, vốn đặc trưng bởi chuyển động thẳng đứng của đĩa van.

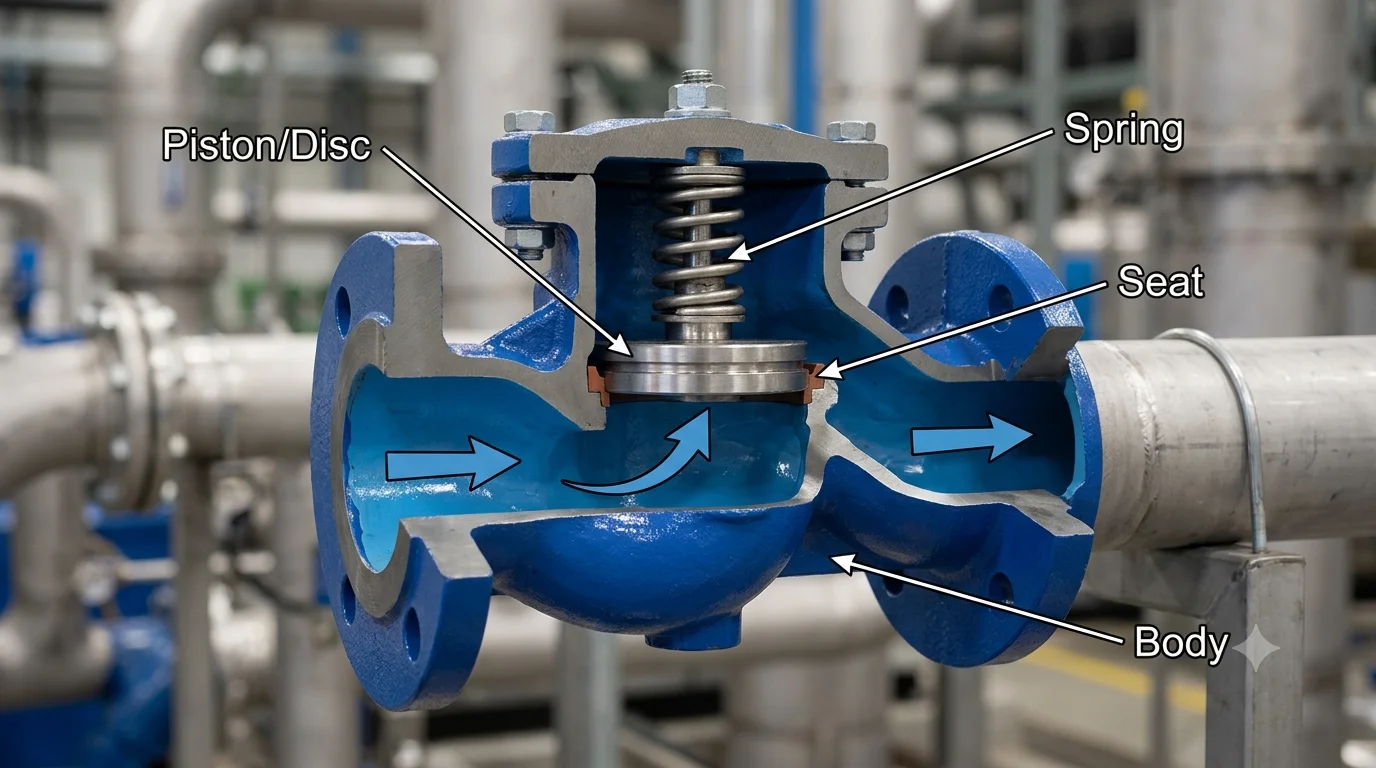

Cấu tạo của Lift Check Valve

Một Lift Check Va1ve thường gồm các bộ phận chính sau:

Thân van là bộ phận chứa toàn bộ các chi tiết bên trong, có thể được chế tạo từ nhiều vật liệu khác nhau tùy theo môi trường và điều kiện làm việc.

Đĩa van/Piston là bộ phận chuyển động để đóng hoặc mở dòng chảy, di chuyển theo phương thẳng đứng dọc theo trục của van.

Ghế van tạo ra bề mặt tiếp xúc với đĩa van, ảnh hưởng trực tiếp đến khả năng làm kín của van khi ở trạng thái đóng.

Nắp van có nhiệm vụ bảo vệ và cố định cơ cấu bên trong, đồng thời hỗ trợ việc bảo trì khi thiết kế cho phép tháo lắp.

Lò xo (tùy thiết kế) hỗ trợ đưa đĩa van trở về vị trí đóng nhanh hơn, giúp van phản ứng kịp thời khi dòng chảy có sự thay đổi đột ngột.

Nguyên lý hoạt động của Lift Check Valve

Quá trình hoạt động của Lift Check Va1ve có thể chia thành ba trạng thái chính.

Ở trạng thái đầu tiên, khi dòng chảy chưa đủ áp lực, đĩa van nằm yên trên ghế van và van ở trạng thái đóng hoàn toàn.

Khi dòng chảy đi đúng hướng với áp lực đủ lớn, lực tác động của môi chất lên đĩa van sẽ nâng đĩa lên khỏi ghế, tạo khe hở cho dòng môi chất đi qua.

Khi dòng chảy giảm hoặc có xu hướng đảo chiều, lực nâng tác động lên đĩa cũng giảm theo, khiến đĩa trở về vị trí đóng ban đầu nhờ trọng lực hoặc lực lò xo (nếu có), qua đó hạn chế môi chất chảy ngược trở lại.

Chính vì cơ cấu hoạt động hoàn toàn phụ thuộc vào áp lực dòng chảy, Lift Check Va1ve không cần đến tay quay hay bất kỳ thao tác đóng mở thủ công nào. Đây cũng là lý do vì sao hướng lắp đặt van đóng vai trò rất quan trọng — nếu lắp sai chiều, van sẽ không thể hoạt động đúng chức năng. Bên cạnh đó, áp suất dòng chảy thực tế của hệ thống cần đủ để thắng được trọng lượng đĩa van (và lực lò xo nếu có), nên việc lựa chọn đúng kích thước và vật liệu van cho từng hệ thống là điều bắt buộc.

Phân loại Lift Check Valve phổ biến

Lift Check Va1ve có thể được phân loại theo nhiều tiêu chí khác nhau.

Theo cơ cấu, van có thể chia thành loại có lò xo, loại không lò xo và dạng piston/lift chuyên biệt.

Theo kiểu kết nối, van thường được sản xuất ở các dạng ren, mặt bích, socket weld, và một số thiết kế có thêm dạng butt weld.

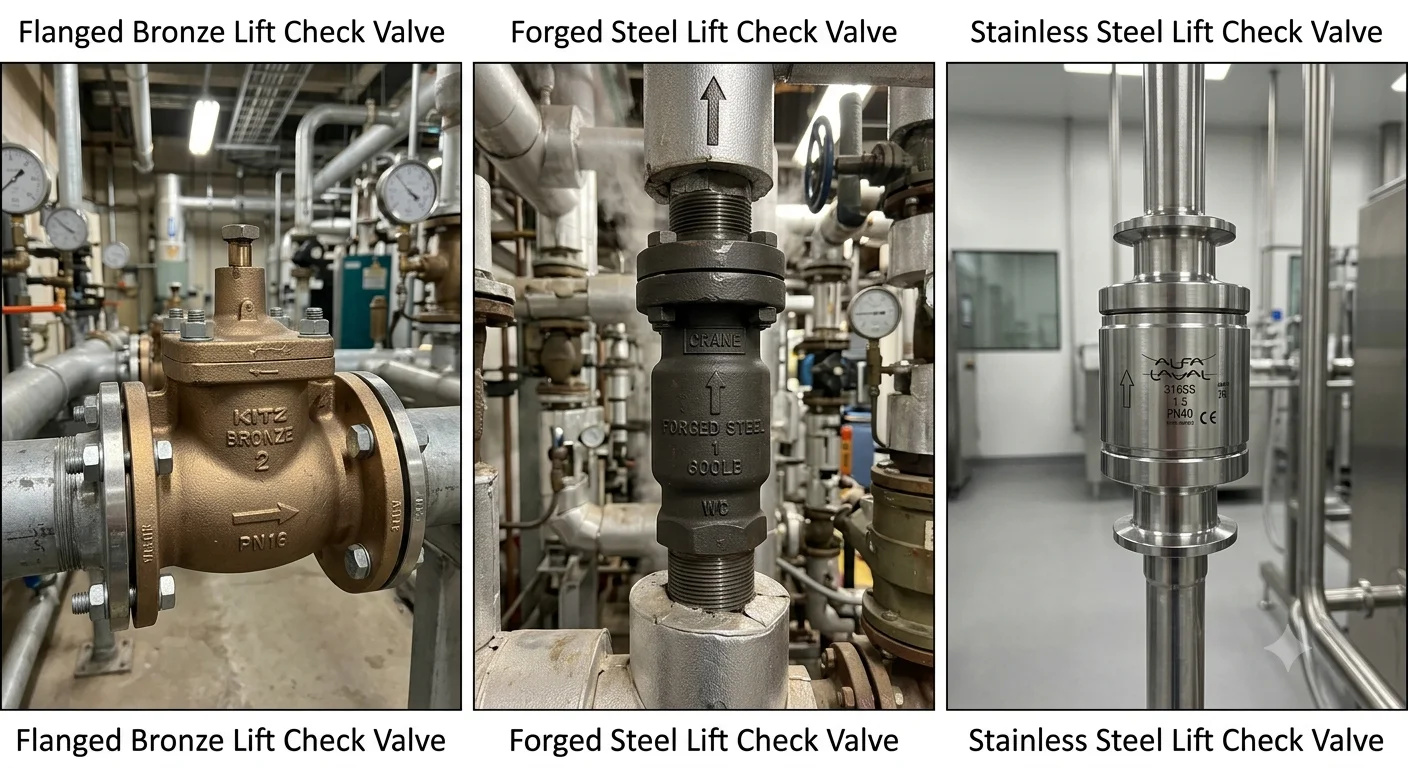

Theo vật liệu, các lựa chọn phổ biến gồm gang, thép carbon, inox, thép không gỉ, và các vật liệu đặc biệt dành cho môi trường ăn mòn cao.

Theo môi trường sử dụng, van có thể được thiết kế riêng cho hệ thống nước, hơi, dầu, khí hoặc các môi chất công nghiệp khác.

Cần lưu ý rằng không nên gom mọi loại van một chiều có chuyển động nâng vào một cấu hình duy nhất, vì cấu tạo thực tế có thể khác nhau đáng kể tùy theo từng nhà sản xuất.

Thông số kỹ thuật cần quan tâm khi chọn Lift Check Valve

Không nên chọn van chỉ dựa trên DN, vì áp suất làm việc thực tế phải phù hợp với toàn bộ hệ thống. Nhiệt độ vận hành ảnh hưởng trực tiếp đến vật liệu làm kín, trong khi loại môi chất sẽ quyết định vật liệu thân van và ghế van phù hợp. Kiểu kết nối cũng cần tương thích với đường ống hiện có, và trước khi đặt mua, nên kiểm tra kỹ catalogue của nhà sản xuất để đối chiếu đầy đủ các thông số.

Lift Check Valve khác gì Swing Check Valve?

Nên ưu tiên Lift Check Va1ve khi hệ thống phù hợp với cơ cấu đóng/mở dạng nâng, khi cần kiểm soát dòng chảy theo đúng thiết kế của van, và khi các thông số về áp suất, lưu lượng, môi chất đều tương thích với đặc tính của loại van này.

Ưu điểm và hạn chế của Lift Check Valve

Về ưu điểm, Lift Check Va1ve có cơ cấu tự động hoàn toàn theo dòng chảy, không cần thao tác đóng mở thủ công, có nhiều lựa chọn về vật liệu và kiểu kết nối, đồng thời có thể ứng dụng linh hoạt trong nhiều hệ thống công nghiệp khác nhau.

Về hạn chế, van cần được lắp đặt đúng hướng dòng chảy để hoạt động chính xác. Không phải mọi thiết kế Lift Check Va1ve đều phù hợp với mọi loại môi chất, và tùy vào thiết kế cụ thể, van có thể tạo ra tổn thất áp suất nhất định. Ngoài ra, điều kiện lắp đặt và bảo trì cũng cần được chú ý kỹ lưỡng để đảm bảo van vận hành ổn định lâu dài.

Lift Check Va1ve được sử dụng ở đâu?

Trong hệ thống cấp nước, van thường được lắp tại đường ống bơm, trạm bơm và các hệ thống cấp nước công nghiệp.

Trong hệ thống hơi, van được ứng dụng trên đường hơi, tại các thiết bị gia nhiệt và hệ thống hơi công nghiệp nói chung.

Trong hệ thống dầu và hóa chất, van đóng vai trò quan trọng trên các đường vận chuyển chất lỏng, hệ thống xử lý và những vị trí cần hạn chế dòng chảy ngược.

Trong hệ thống khí, van được sử dụng trên đường khí công nghiệp, tại các thiết bị nén khí và những tuyến ống yêu cầu dòng chảy một chiều nghiêm ngặt.

Tuy nhiên, không nên khẳng định Lift Check Va1ve phù hợp với mọi môi chất một cách tuyệt đối; lựa chọn cuối cùng vẫn phải dựa trên vật liệu, áp suất, nhiệt độ và yêu cầu thực tế của từng hệ thống.

Khi nào nên sử dụng Lift Check Va1ve?

Trước khi quyết định lựa chọn, bạn có thể tự kiểm tra qua checklist sau:

• Cần ngăn dòng chảy ngược?

• Đã xác định đúng môi chất?

• Đã biết DN đường ống?

• Đã xác định áp suất làm việc?

• Đã xác định nhiệt độ?

• Đã chọn đúng vật liệu?

• Đã kiểm tra kiểu kết nối?

• Đã xác định hướng dòng chảy?

• Đã kiểm tra catalogue/tiêu chuẩn sản phẩm?

Sai lầm thường gặp khi lắp đặt Lift Check Va1ve

Một sai lầm phổ biến là lắp ngược chiều dòng chảy, khiến van hoạt động không đúng hoặc thậm chí không thể mở được.

Sai lầm thứ hai là chọn van chỉ theo kích thước, trong khi DN phù hợp chưa đồng nghĩa với việc áp suất và môi chất cũng phù hợp.

Sai lầm thứ ba là bỏ qua yếu tố nhiệt độ, điều này có thể ảnh hưởng nghiêm trọng đến vật liệu làm kín và độ bền tổng thể của van.

Sai lầm thứ tư là không kiểm tra không gian lắp đặt, gây khó khăn cho việc tháo lắp và bảo trì sau này.

Sai lầm thứ năm là không kiểm tra tình trạng đĩa và ghế van định kỳ, điều này có thể dẫn đến rò rỉ hoặc làm giảm khả năng đóng kín của van.

Cách lựa chọn Lift Check Va1ve phù hợp

Quy trình lựa chọn có thể thực hiện theo 6 bước sau:

1. Xác định môi chất sử dụng.

2. Xác định DN đường ống.

3. Xác định áp suất và nhiệt độ làm việc.

4. Chọn vật liệu thân, đĩa và gioăng/ghế van.

5. Chọn kiểu kết nối phù hợp.

6. Kiểm tra catalogue, tiêu chuẩn và điều kiện lắp đặt thực tế.

Lưu ý khi lắp đặt và sử dụng Lift Check Va1ve

Trước khi lắp đặt, cần kiểm tra kỹ chiều mũi tên in trên thân van và làm sạch đường ống để tránh cặn bẩn làm kẹt đĩa van. Trong quá trình lắp, cần đảm bảo các mối kết nối được kín hoàn toàn, tránh ép hoặc tác động lực không phù hợp lên thân van.

Sau khi lắp đặt xong, nên kiểm tra kỹ tình trạng rò rỉ, đồng thời theo dõi tiếng ồn, độ rung và các hiện tượng bất thường khác trong suốt quá trình vận hành. Việc bảo trì nên được thực hiện theo điều kiện thực tế của hệ thống và tuân theo hướng dẫn của nhà sản xuất.

Câu hỏi thường gặp về Lift Check Va1ve

1. Lift Check Va1ve là gì?
Là van một chiều sử dụng cơ cấu đĩa hoặc piston chuyển động nâng – hạ để cho phép dòng chảy theo một hướng và hạn chế dòng chảy ngược.

2. Lift Check Va1ve hoạt động như thế nào?
Áp lực dòng chảy đúng hướng nâng đĩa van lên để mở. Khi dòng giảm hoặc đảo chiều, đĩa hạ xuống và đóng van.

3. Lift Check Va1ve khác Swing Check Valve ở đâu?
Khác biệt chính nằm ở cơ cấu chuyển động: Lift Check Va1ve sử dụng chuyển động nâng – hạ, trong khi Swing Check Valve sử dụng đĩa xoay quanh bản lề.

4. Lift Check Va1ve có dùng cho hệ thống hơi được không?
Có thể được sử dụng trong hệ thống hơi nếu thiết kế, vật liệu, áp suất và nhiệt độ của van đáp ứng yêu cầu của hệ thống.

5. Làm sao chọn Lift Check Va1ve đúng?
Cần dựa trên DN, áp suất, nhiệt độ, môi chất, vật liệu, kiểu kết nối, hướng dòng và tiêu chuẩn kỹ thuật của hệ thống.

Lift Check Va1ve lựa chọn van một chiều cho hệ thống đường ống

Lift Check Va1ve là loại van một chiều sử dụng cơ cấu đĩa nâng – hạ, đóng vai trò quan trọng trong việc hạn chế dòng chảy ngược và bảo vệ các thiết bị trong hệ thống đường ống. Để lựa chọn được sản phẩm phù hợp, cần xem xét đầy đủ các yếu tố theo thứ tự: DN → áp suất → nhiệt độ → môi chất → vật liệu → kết nối → tiêu chuẩn. Trước khi quyết định, hãy luôn kiểm tra kỹ catalogue và thông số kỹ thuật thực tế của sản phẩm.

Đang cần lựa chọn Lift Check Va1ve cho hệ thống nước, hơi, khí hoặc môi chất công nghiệp? Hãy cung cấp DN, áp suất, nhiệt độ, môi chất và kiểu kết nối để được tư vấn mẫu van phù hợp.
