Angle Valve Là Gì? Cẩm Nang Toàn Diện Về Cấu Tạo, Phân Loại Và Ứng Dụng

Trong hệ thống cấp nước và đường ống kỹ thuật, việc tối ưu hóa không gian luôn là một bài toán đau đầu đối với các kỹ sư và thợ lắp đặt. Đường ống thường phải thay đổi hướng liên tục để kết nối với các thiết bị tại những vị trí chật hẹp. Nếu sử dụng các dòng van thẳng thông thường, việc lắp đặt không chỉ chiếm rất nhiều diện tích mà còn gây mất thẩm mỹ và khó khăn trong thao tác vận hành.

Đây chính là lý do van góc trở thành thiết bị không thể thiếu trong nhiều hệ thống đường ống hiện đại. Với thiết kế nhỏ gọn, tối ưu hóa không gian và khả năng kiểm soát dòng chảy linh hoạt, van góc giúp giải quyết trọn vẹn bài toán kỹ thuật tại các góc khuất, không gian hẹp một cách hiệu quả nhất.

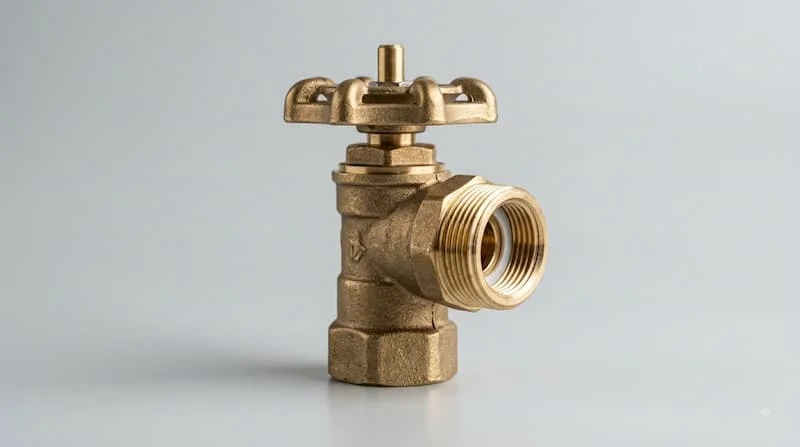

Angle Valve Là Gì?

Angle valve là loại van được thiết kế với các cổng kết nối bố trí theo một góc, phổ biến nhất là 90°, cho phép kiểm soát dòng lưu chất và thay đổi hướng kết nối đường ống. Van góc thường được sử dụng trong hệ thống cấp nước, thiết bị vệ sinh và các hệ thống đường ống có không gian lắp đặt hạn chế.

Tên gọi tiếng Việt phổ biến của thiết bị này là van góc hoặc van góc đường ống. Nhờ cấu trúc đặc thù, van vừa đóng vai trò là một phụ kiện chuyển hướng dòng chảy, vừa đóng vai trò là thiết bị khóa nước cục bộ cho từng thiết bị vệ sinh hoặc nhánh đường ống riêng biệt. Môi trường sử dụng chủ yếu của van là nước sạch, nước nóng, khí nén hoặc một số lưu chất tương thích với vật liệu chế tạo.

Đặc điểm nhận biết van góc

• Thân van được thiết kế dạng góc vuông hoặc góc chữ L.

• Hai đầu kết nối (đầu vào và đầu ra) không nằm trên cùng một trục mà vuông góc với nhau.

• Tích hợp bộ phận đóng/mở nhanh bằng tay vặn hoặc tay gạt.

• Đa dạng kiểu ren kết nối và vật liệu chế tạo như đồng, inox, nhựa.

Cấu Tạo van góc Gồm Những Bộ Phận Nào?

Một chiếc van góc tiêu chuẩn được cấu thành từ các bộ phận chính chịu áp lực và kiểm soát dòng chảy. Việc hiểu rõ cấu tạo giúp người dùng đánh giá chính xác độ bền và khả năng chống rò rỉ của thiết bị.

Thân van

Thân van là bộ phận chịu áp lực chính của toàn hệ thống, chịu trách nhiệm định hình góc 90 độ và chứa đựng các chi tiết bên trong. Thân van thường được gia công từ đồng thau, inox hoặc nhựa kỹ thuật cao cấp, đảm bảo không bị biến dạng dưới áp lực dòng chảy lớn.

Bộ phận đóng mở

Tùy thuộc vào thiết kế của từng nhà sản xuất, bộ phận vận hành có thể sử dụng tay vặn tròn, tay gạt vuông hoặc núm điều khiển nhỏ gọn. Thiết kế này giúp người dùng dễ dàng thao tác đóng/mở dòng chảy chỉ với vài vòng xoay hoặc một góc gạt nhẹ nhàng.

Đĩa/bi hoặc cơ cấu van

Đây là bộ phận chịu trách nhiệm trực tiếp trong việc ngăn chặn hoặc cho phép lưu chất đi qua. Khi vặn tay điều khiển, trục van sẽ đẩy đĩa van áp sát vào đế van, bịt kín hoàn toàn dòng chảy, ngăn ngừa hiện tượng rò rỉ nước.

Gioăng làm kín

Gioăng làm kín thường làm từ cao su cao cấp hoặc PTFE (Teflon), đóng vai trò cốt lõi trong việc chống rò rỉ tại vị trí đóng kín và các mối ghép ren. Chất lượng gioăng quyết định trực tiếp đến tuổi thọ và độ kín khít của van theo thời gian.

Đầu kết nối

Các đầu kết nối của van rất đa dạng bao gồm ren trong, ren ngoài, hoặc đầu kết nối chuyên dụng với ống mềm. Các bước ren được tiện sắc nét để đảm bảo liên kết chặt chẽ, chịu được áp lực cao mà không bị bục rách hay tuột ren trong quá trình sử dụng.

Nguyên Lý Hoạt Động Của van góc

Nguyên lý hoạt động của van góc dựa trên cơ chế nâng lên hoặc hạ xuống của đĩa van thông qua trục ren kết nối với tay vặn bên ngoài.

Khi người dùng mở van, tay vặn xoay theo chiều mở, kéo đĩa van dịch chuyển ra khỏi vị trí chặn. Lúc này, lưu chất đi vào cửa vào của van, đi qua cơ cấu van, bị đổi hướng một góc 90° rồi thoát ra khỏi cửa ra để đi vào thiết bị sử dụng. Ngược lại, khi đóng van, trục van đẩy đĩa van hạ xuống áp chặt vào đế van, làm tiết diện dòng chảy bị chặn hoàn toàn, khiến lưu chất ngừng lại lập tức.

Sở dĩ góc đổi hướng 90° rất thuận tiện khi lắp đặt là vì nó giúp kỹ thuật viên dễ dàng chuyển đổi phương của đường ống từ tường ra thiết bị mà không cần dùng thêm các co nối phức tạp. Góc đổi hướng này tạo ra sự sụt áp nhẹ so với van thẳng, tuy nhiên lại mang lại lợi ích cực lớn về mặt không gian và khả năng kiểm soát dòng chảy cục bộ. Việc lựa chọn van phù hợp với áp suất và môi trường làm việc sẽ giúp tối ưu hóa tuổi thọ thiết bị, hạn chế tối đa tình trạng búa nước hay rung lắc đường ống.

Các Loại Van góc Phổ Biến Hiện Nay

Trên thị trường hiện nay, Van góc được phân loại đa dạng dựa trên vật liệu, cấu tạo và mục đích sử dụng để đáp ứng nhu cầu khắt khe của từng công trình.

Brass Angle Valve – Van góc bằng đồng

Đây là dòng sản phẩm phổ biến nhất trong các hệ thống cấp nước dân dụng và thương mại. Đồng thau có khả năng gia công cơ khí tuyệt vời, độ bền cơ học cao, chống ăn mòn tốt trong môi trường nước thông thường và giá thành hợp lý.

Stainless Steel Angle Valve – Van góc inox

Được chế tạo từ vật liệu inox cao cấp (chủ yếu là inox 304 hoặc 316), dòng van này sở hữu khả năng chống ăn mòn vượt trội, chịu nhiệt độ và áp suất cao. Chúng thường được ứng dụng trong các hệ thống nước sạch cao cấp, môi trường hóa chất nhẹ hoặc các khu vực có độ ẩm không khí lớn.

Van góc Plastic

Sử dụng các loại nhựa kỹ thuật chất lượng cao như PVC, PPR hoặc ABS, dòng van này có trọng lượng nhẹ, chống ăn mòn hóa học tuyệt đối và giá thành kinh tế. Chúng thích hợp cho các hệ thống tưới tiêu, xử lý nước hoặc đường ống dẫn hóa chất tương thích.

Van góc theo kiểu kết nối

Dựa vào yêu cầu thiết kế của hệ thống, van được chia thành các loại như van góc ren trong, van góc ren ngoài  hoặc kết hợp ren và đầu nối nhanh cho ống mềm.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn van góc

Để đảm bảo hệ thống vận hành trơn tru, việc nắm vững các thông số kỹ thuật là điều kiện tiên quyết. Bảng tra cứu nhanh dưới đây giúp bạn dễ dàng nắm bắt các chỉ số quan trọng:

Kích thước van góc

Khi tìm hiểu về angle valve size, người dùng thường gặp các khái niệm như DN (Diameter Nominal), thông số tính theo Inch (ví dụ: 1/2 inch, 3/4 inch) và kích thước bước ren thực tế. Một sai lầm phổ biến là chỉ lựa chọn van dựa trên đường kính ngoài của ống mà bỏ qua tiêu chuẩn bước ren (như hệ ren BSP hay NPT). Việc kiểm tra chính xác tiêu chuẩn ren giúp tránh tình trạng lệch ren, không khít hoặc gây rò rỉ nước áp lực cao trong quá trình sử dụng.

Van góc Khác Gì So Với Straight Valve?

Việc phân biệt rõ ràng giữa van góc và straight valve (van thẳng) giúp tối ưu hóa sơ đồ thiết kế đường ống kỹ thuật.

Trên thực tế, không có loại van nào luôn tốt hơn loại còn lại. Việc lựa chọn hoàn toàn phụ thuộc vào hướng đi của đường ống, không gian thực tế, áp suất hệ thống, tính chất lưu chất và yêu cầu lắp đặt cụ thể của từng công trình.

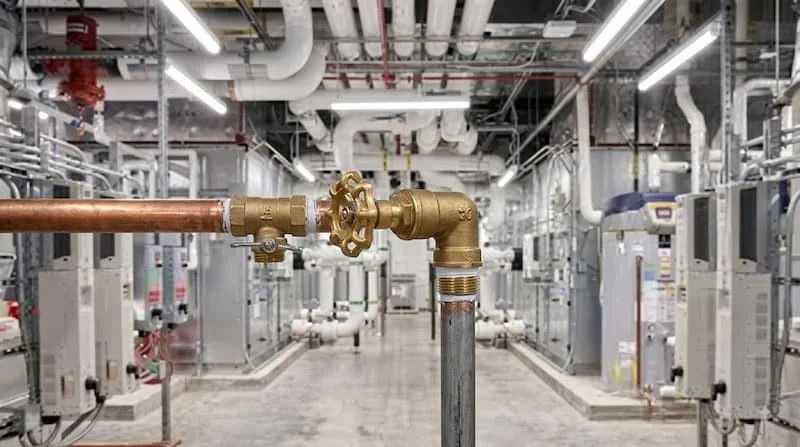

Van góc Được Sử Dụng Ở Đâu?

Sự linh hoạt giúp van góc hiện diện rộng rãi trong nhiều lĩnh vực đời sống và sản xuất công nghiệp.

Hệ thống cấp nước dân dụng

Van góc là thiết bị quen thuộc tại các điểm cấp nước cho lavabo, bồn cầu, vòi xịt vệ sinh, máy nước nóng trực tiếp và bồn rửa chén bát trong mọi hộ gia đình.

Hệ thống plumbing

Đóng vai trò điều tiết và phân phối nước cho các nhánh cấp nước phụ, giúp kỹ thuật viên dễ dàng xử lý sự cố rò rỉ cục bộ tại những khu vực có không gian thi công hạn chế.

Công trình thương mại

Được lắp đặt với số lượng lớn trong hệ thống vệ sinh của nhà hàng, khách sạn, trung tâm thương mại và các tòa nhà văn phòng cao tầng, đòi hỏi tính thẩm mỹ và độ bền cơ học cao.

Hệ thống công nghiệp

Trong các dây chuyền sản xuất công nghiệp, van góc chỉ được áp dụng khi vật liệu, thông số áp suất, nhiệt độ và tính chất lưu chất tương thích hoàn toàn với tiêu chuẩn kỹ thuật của van.

Những Sai Lầm Thường Gặp Khi Chọn Và Lắp Van góc

Để đảm bảo hiệu suất vận hành lâu dài, các kỹ sư và chủ đầu tư nên tránh những lỗi kỹ thuật phổ biến sau đây:

• Sai lầm 1: Chọn sai kích thước. Nhầm lẫn giữa hệ số DN, thông số Inch hoặc không kiểm tra kỹ bước ren thực tế dẫn đến việc không thể vặn khớp vào đường ống.

• Sai lầm 2: Chọn vật liệu không phù hợp. Lắp đặt van đồng cho môi trường hóa chất ăn mòn mạnh hoặc dùng vật liệu kém chất lượng ở hệ thống nước nóng áp lực cao.

• Sai lầm 3: Bỏ qua giới hạn áp suất và nhiệt độ. Lắp đặt van vượt quá giới hạn chịu tải cho phép của nhà sản xuất, gây nứt vỡ thân van.

• Sai lầm 4: Siết ren quá mạnh. Dùng lực quá tay khi lắp đặt có thể làm hỏng bước ren, biến dạng vòng đệm gioăng cao su, gây rò rỉ nước ngay từ lần vận hành đầu tiên.

• Sai lầm 5: Không kiểm tra rò rỉ sau khi lắp. Bỏ qua bước thử áp và kiểm tra toàn bộ hệ thống sau khi hoàn thiện lắp đặt.

Checklist Trước Khi Mua Van góc

• Xác định đúng kích thước danh định và bước ren.

• Kiểm tra kiểu kết nối (ren trong / ren ngoài).

• Lựa chọn vật liệu phù hợp với môi trường thực tế.

• Xác định rõ đặc tính của lưu chất đi qua van.

• Kiểm tra thông số áp suất làm việc tối đa.

• Kiểm tra giới hạn nhiệt độ vận hành.

• Đo đạc kích thước thực tế tại vị trí lắp đặt.

• Đối chiếu tiêu chuẩn sản xuất của sản phẩm.

• Lựa chọn nguồn gốc và nhà cung cấp uy tín.

• Yêu cầu cung cấp datasheet đầy đủ cho dự án lớn.

Câu Hỏi Thường Gặp Về Van góc

1. Angle valve là gì?

Angle valve là dòng van thiết kế góc vuông (thường là 90°), giúp kiểm soát dòng chảy lưu chất linh hoạt và tối ưu hóa không gian lắp đặt tại các vị trí đường ống đổi hướng hoặc góc khuất.

2. Van góc thường được làm bằng vật liệu gì?

Van góc được sản xuất chủ yếu từ đồng thau (brass), inox chống gỉ (stainless steel) hoặc nhựa kỹ thuật cao cấp tùy thuộc vào yêu cầu ứng dụng thực tế của hệ thống.

3. Van góc có những kích thước nào?

Sản phẩm có đa dạng kích thước được thể hiện qua hệ thống DN hoặc thông số Inch (ví dụ 1/2", 3/4"), đi kèm nhiều tiêu chuẩn bước ren khác nhau phù hợp với từng thiết bị vệ sinh và đường ống.

4. Van góc và straight valve khác nhau như thế nào?

Van góc sở hữu cấu hình dòng chảy đổi hướng góc vuông giúp tiết kiệm diện tích, trong khi straight valve giữ nguyên hướng dòng chảy thẳng song song trên một trục đường ống tuyến tính.

5. Làm thế nào để chọn van góc phù hợp?

Bạn cần đánh giá tổng hòa các yếu tố gồm: kích thước, kiểu kết nối ren, vật liệu chế tạo, giới hạn áp suất, nhiệt độ vận hành và tính chất lưu chất của hệ thống.

Angle Valve – Lựa Chọn Phù Hợp Cho Hệ Thống Đường Ống

Việc trang bị kiến thức chuyên sâu về Van góc giúp bạn đưa ra những quyết định chính xác, đảm bảo hệ thống cấp nước vận hành an toàn, bền bỉ và tối ưu chi phí dài hạn. Việc nắm bắt rõ định nghĩa, ưu điểm của cấu hình góc, các yếu tố kỹ thuật cốt lõi và tránh mua hàng chỉ dựa vào giá rẻ sẽ bảo vệ công trình khỏi những sự cố rò rỉ nước đáng tiếc.

Rất mong các bạn quan tâm và theo dõi yuanan.vn để cập nhật thông tin mới nhất về angle valve!
