Van mặt bích D100 – lựa chọn phổ biến cho đường ống kích thước lớn

Trong các hệ thống cấp nước, PCCC, HVAC hoặc đường ống công nghiệp, việc lựa chọn van không chỉ phụ thuộc vào loại van mà còn đòi hỏi sự tương thích tuyệt đối về kích thước kết nối và tiêu chuẩn mặt bích với hệ thống đường ống sẵn có. Khi đối mặt với các tuyến ống có quy mô lớn, việc thiếu hụt thông số kỹ thuật chính xác có thể dẫn đến hậu quả nghiêm trọng như rò rỉ lưu chất, lệch tâm mối nối hoặc không thể lắp đặt, gây gián đoạn toàn bộ tiến độ thi công và tốn kém chi phí sửa chữa.

Với đường ống khoảng đường kính danh nghĩa DN100, van mặt bích D 100 nổi lên như một giải pháp kết nối chắc chắn, chịu lực tốt và thuận tiện cho việc tháo lắp bảo trì định kỳ. Tuy nhiên, đằng sau con số quen thuộc ấy là hàng loạt câu hỏi kỹ thuật cần được làm rõ: D100 có thực sự đồng nghĩa với DN100 không? Có những dòng sản phẩm nào trên thị trường? Nên ưu tiên áp lực PN10 hay PN16, chất liệu gang hay inox, và làm thế nào để kiểm tra van lắp vừa khít hệ thống mà không xảy ra sai sót? Bài viết này sẽ giải mã toàn bộ các vấn đề chuyên sâu đó từ góc nhìn của chuyên gia.

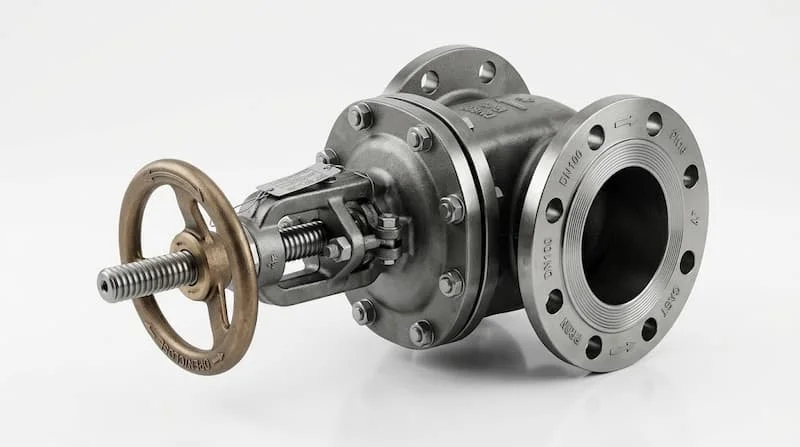

Van mặt bích D100 là gì?

Van mặt bích d100 là cách gọi thông dụng trong ngành kỹ thuật để chỉ các dòng van có kích thước danh nghĩa khoảng 100 mm, sử dụng kiểu kết nối mặt bích để bắt bu lông trực tiếp vào hai đầu đường ống. Trong thực tế thi công, ký hiệu D100 thường được quy đổi tương đương với tiêu chuẩn DN100. Dẫu vậy, việc áp dụng máy móc mà không đối chiếu catalogue thực tế của nhà sản xuất có thể dẫn đến những rủi ro kỹ thuật đáng tiếc.

Thuật ngữ "van mặt bích" biểu thị phương thức kết nối thông qua các vành kim loại hàn liền hoặc đúc liền với thân van, được siết chặt bằng hệ thống bu lông và vòng đệm kín khít. Trong khi đó, ký hiệu "D100" hay "DN100" phản ánh đường kính danh nghĩa của ống. Cần lưu ý rằng đường kính danh nghĩa không đồng nghĩa với con số đo lường chính xác bằng thước trên đường kính trong hay đường kính ngoài của ống, mà nó đại diện cho quy chuẩn hệ thống. Do đó, việc chỉ dựa vào con số 100 mm mà bỏ qua các thông số hình học của mặt bích sẽ khiến thiết bị không thể lắp ghép vào hệ thống.

D100 có phải DN100 không?

Trong phần lớn các trường hợp thương mại và kỹ thuật tại Việt Nam, D100 và DN100 được xem là một. Tuy nhiên, chuyên gia luôn khuyến cáo kỹ sư không nên mặc định rằng đường kính trong thực tế của van sẽ luôn đúng chuẩn 100 mm. Tùy thuộc vào độ dày thành ống, tiêu chuẩn chế tạo (JIS, DIN, ANSI) hay cấp áp suất, đường kính trong thực tế hoặc kích thước tâm lỗ bu lông (PCD) có thể có những sai số kỹ thuật nhất định.

Van mặt bích D 100 hoạt động như thế nào?

Cơ chế vận hành của thiết bị phụ thuộc hoàn toàn vào cấu tạo bên trong của từng dòng van cụ thể. Khi người vận hành tác động lực lên tay quay, tay gạt hoặc bộ truyền động tự động (actuator), lực này sẽ truyền qua trục van để làm thay đổi vị trí của bộ phận đóng mở (cánh van, đĩa van hoặc bi van), từ đó điều tiết tiết diện lưu thông của dòng chảy để đóng, mở hoặc điều tiết lưu chất theo ý muốn.

Tùy theo cấu trúc hệ thống, dòng sản phẩm này được chia thành nhiều chủng loại đa dạng như van cổng, van bướm D100, van bi, van một chiều hay van cầu. Mỗi dòng thiết bị sở hữu đặc tính thủy lực và khả năng điều tiết riêng biệt, không thể dùng thay thế cho nhau nếu không tính toán kỹ lưỡng đặc tính dòng chảy.

Các loại van mặt bích D 100 phổ biến

Việc nắm rõ đặc tính của từng chủng loại giúp các kỹ sư lựa chọn đúng thiết bị cho từng hạng mục công trình.

Van cổng mặt bích D100

Dòng van này chuyên dùng cho nhiệm vụ đóng hoặc mở hoàn toàn dòng chảy. Khi mở hoàn toàn, đĩa van được kéo gọn vào thân, giúp tổn thất áp suất qua van ở mức rất thấp, rất thích hợp cho các tuyến ống cấp nước chính hoặc hệ thống phòng cháy chữa cháy.

Van bướm mặt bích D100

Sở hữu thiết kế nhỏ gọn, trọng lượng nhẹ và thao tác đóng mở nhanh bằng góc xoay 90 độ, van bướm D100 là giải pháp tối ưu cho các hệ thống đường ống kích thước lớn, giúp tiết kiệm không gian lắp đặt và giảm chi phí đầu tư đáng kể.

Van một chiều mặt bích D100

Thiết bị này hoạt động hoàn toàn tự động dựa trên chênh lệch áp suất dòng chảy, có nhiệm vụ ngăn chặn dòng môi chất chảy ngược lại, từ đó bảo vệ tuyệt đối an toàn cho máy bơm và các thiết bị nhạy cảm phía sau.

Van cầu mặt bích D100

Được thiết kế chuyên dụng cho các hệ thống đòi hỏi khả năng điều tiết lưu lượng dòng chảy chính xác, tuy nhiên dòng van này gây ra tổn thất áp suất lớn hơn so với van cổng.

Van bi mặt bích D100

Mang lại độ kín khít cao và khả năng đóng mở siêu tốc nhờ viên bi khoét lỗ bên trong, thường được ứng dụng trong các hệ thống khí nén hoặc chất lỏng đặc thù tùy theo model.

Thông số kỹ thuật van mặt bích D 100 cần quan tâm

PN10 và PN16 khác nhau thế nào?

Cấp áp suất PN (Pressure Nominal) biểu thị định mức áp suất làm việc tối đa của van ở nhiệt độ tiêu chuẩn. Tuy nhiên, không nên hiểu cứng nhắc rằng van PN10 hay PN16 có thể chịu đựng một cách tuyệt đối trong mọi điều kiện vận hành. Áp suất thực tế của hệ thống còn chịu ảnh hưởng lớn bởi nhiệt độ môi chất và biên độ dao động áp suất (búa nước). Do đó, hệ thống có áp lực cao đòi hỏi phải chọn cấp áp suất tương đương hoặc cao hơn để đảm bảo an toàn.

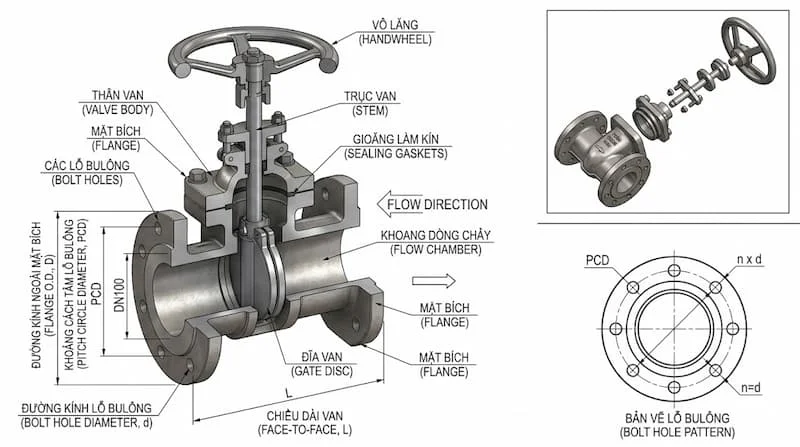

Kích thước mặt bích van D100 cần kiểm tra những gì?

Một sai lầm kinh điển của người mua hàng là nghĩ rằng cứ gọi là DN100 thì mọi mặt bích trên đời đều lắp vừa khít với nhau. Trên thực tế, ngay cả khi cùng kích thước danh nghĩa, mặt bích vẫn có thể lệch hoàn toàn nếu khác biệt về tiêu chuẩn chế tạo.

• Đường kính ngoài mặt bích: Kích thước tổng thể của vành bích.

• Đường kính vòng tâm lỗ bu lông (PCD): Khoảng cách tính từ tâm lỗ bu lông này sang tâm lỗ bu lông đối diện.

• Số lượng lỗ bu lông và đường kính lỗ: Quyết định số lượng liên kết siết chặt.

• Chiều dày mặt bích và kích thước bu lông tương ứng.

• Tiêu chuẩn chế tạo mặt bích: JIS (Nhật Bản), DIN/EN (Đức/Châu Âu), BS (Anh) hoặc ANSI (Mỹ).

Tuyệt đối không trộn lẫn các hệ tiêu chuẩn khác nhau (ví dụ: bích van tiêu chuẩn JIS 10K ghép vào bích ống tiêu chuẩn ANSI Class 150) vì khoảng cách tâm lỗ bu lông sẽ không trùng khớp, dẫn đến việc không thể lắp đặt hoặc gây rò rỉ áp lực cao.

Nên chọn van mặt bích D 100 bằng gang, thép hay inox?

Mỗi loại vật liệu sở hữu những ưu điểm và giới hạn riêng biệt, đòi hỏi sự cân nhắc dựa trên điều kiện thực tế của hệ thống đường ống:

• Van gang D100: Là lựa chọn phổ biến nhất cho các hệ thống cấp nước đô thị, hệ thống điều hòa không khí (HVAC) và PCCC nhờ ưu điểm giá thành hợp lý và độ bền cơ học ổn định trong điều kiện thông thường.

• Van thép D100: Chuyên dụng cho các môi trường công nghiệp nặng, hệ thống chịu áp suất và nhiệt độ cao, đòi hỏi khả năng chống chịu va đập cơ học tốt.

• Van inox D100: Sở hữu khả năng chống ăn mòn tuyệt vời, là giải pháp hoàn hảo cho các nhà máy hóa chất, thực phẩm, dược phẩm hoặc các môi trường có tính axit nhẹ.

Van mặt bích D 100 khác gì van nối ren?

Đó là lý do vì sao với đường kính lớn như DN100, phương án kết nối mặt bích luôn được ưu tiên hàng đầu trong các bản vẽ thiết kế kỹ thuật công nghiệp.

Ứng dụng thực tế

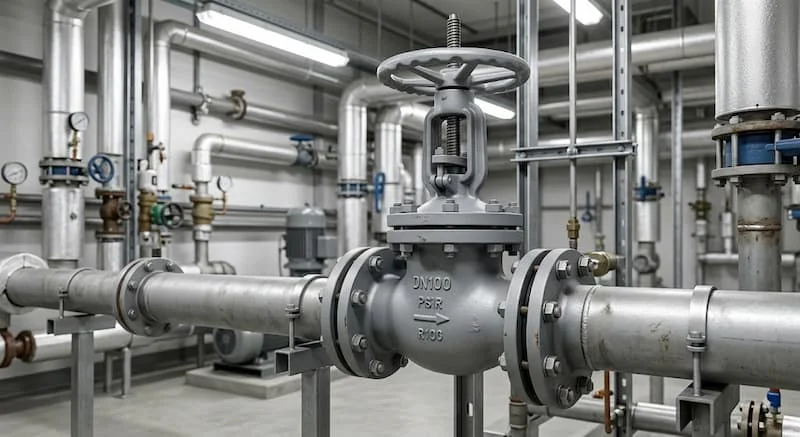

Van mặt bích D 100 được ứng dụng ở đâu?

Hệ thống cấp nước

Đóng vai trò điều tiết và kiểm soát lưu lượng trên các tuyến ống truyền tải nước chính, các trạm bơm tăng áp và mạng lưới phân phối nước sạch cho đô thị hoặc khu công nghiệp.

Hệ thống PCCC

Được lắp đặt xuyên suốt trên các tuyến ống cứu hỏa chính, đảm bảo khả năng đóng mở nhanh chóng và vận hành ổn định trong tình huống khẩn cấp, đáp ứng trọn vẹn các tiêu chuẩn kiểm định nghiêm ngặt của hệ thống phòng cháy.

Hệ thống HVAC

Ứng dụng rộng rãi trong các mạch nước lạnh (chilled water) và nước giải nhiệt tuần hoàn của các tòa nhà thương mại, nhà xưởng quy mô lớn, giúp điều hòa lưu lượng dòng chảy qua các chiller và tháp giải nhiệt.

Nhà máy và hệ thống công nghiệp

Phục vụ đắc lực trong các dây chuyền xử lý nước thải, nhà máy sản xuất giấy, dệt nhuộm và các hệ thống phân phối chất lỏng công nghiệp khác.

Những sai lầm thường gặp khi mua van mặt bích D 100

1. Mặc định D100 luôn có cùng kích thước mặt bích: Bỏ qua thông số tiêu chuẩn chế tạo dẫn đến việc mua về không khớp lỗ bu lông.

2. Không kiểm tra tiêu chuẩn mặt bích: Trộn lẫn các tiêu chuẩn JIS, DIN, ANSI trong cùng một mối nối hệ thống.

3. Chọn sai cấp áp suất (PN): Lắp van có định mức áp lực thấp hơn áp suất thực tế của bơm, gây nứt vỡ thân van.

4. Chỉ nhìn vào kích thước DN mà bỏ qua tính chất môi chất: Dẫn đến việc chọn sai vật liệu gioăng và thân van, gây ăn mòn nhanh chóng.

5. Không kiểm tra nhiệt độ làm việc tối đa: Làm suy giảm tuổi thọ của lớp lót cao su hoặc gioăng làm kín bên trong.

6. Bỏ qua chiều dài tổng thể của van (Face-to-face): Gây khó khăn khi hàn gắn hoặc căn chỉnh khoảng cách trên đường ống hiện hữu.

7. Không đối chiếu catalogue thực tế trước khi đặt hàng: Dẫn đến sai sót tốn kém chi phí đổi trả và làm chậm tiến độ dự án.

Hướng dẫn / Checklist

Cách chọn van mặt bích D 100 phù hợp

• Bước 1: Xác định chức năng van – Cần van để đóng/mở, điều tiết dòng chảy hay ngăn dòng chảy ngược?

• Bước 2: Xác định đường kính danh nghĩa (DN) – Khẳng định chính xác hệ thống sử dụng quy chuẩn DN100.

• Bước 3: Kiểm tra tiêu chuẩn mặt bích của ống – JIS 10K, DIN PN16 hay ANSI để đảm bảo đồng bộ.

• Bước 4: Xác định cấp áp suất – Lựa chọn PN10, PN16 hoặc cao hơn tùy theo cột áp của hệ thống.

• Bước 5: Lựa chọn vật liệu thân van – Cân nhắc giữa gang dẻo, thép chịu lực hay inox chống ăn mòn.

• Bước 6: Kiểm tra môi chất và nhiệt độ – Đảm bảo vật liệu gioăng làm kín (EPDM, PTFE) chịu được nhiệt độ và hóa chất của lưu chất.

• Bước 7: Đối chiếu kích thước thực tế – Kiểm tra khoảng cách lắp đặt hai mặt bích (Face-to-face), đường kính vòng tâm lỗ bu lông (PCD) và kích thước lỗ trước khi chốt đơn hàng.

Checklist trước khi lắp đặt van mặt bích D 100

• Xác nhận chính xác thông số quy cách DN100 của thiết bị và đường ống.

• Kiểm tra sự trùng khớp về tiêu chuẩn mặt bích giữa van và ống.

• Kiểm tra cấp áp suất PN/Class đáp ứng đúng yêu cầu thiết kế.

• Kiểm tra chiều mũi tên chỉ hướng dòng chảy trên thân (đối với van một chiều hoặc van có hướng).

• Kiểm tra tình trạng nguyên vẹn của vòng đệm / gioăng làm kín mặt bích.

• Chuẩn bị đầy đủ hệ thống bu lông, đai ốc có kích thước tương thích.

• Kiểm tra độ đồng tâm của hai mặt bích đường ống trước khi siết.

• Đảm bảo không gian thao tác xung quanh van đủ thoáng để vặn siết bu lông.

• Tiến hành thử áp và kiểm tra độ kín khít hoàn toàn sau khi hoàn tất lắp đặt.

Câu hỏi thường gặp về van mặt bích D100

Van mặt bích D100 là gì?

Van mặt bích D100 là thiết bị điều khiển dòng chảy có đường kính danh nghĩa khoảng 100 mm (tương đương DN100), sử dụng kết nối mặt bích bắt bu lông chắc chắn vào đường ống nhằm phục vụ cho các hệ thống quy mô lớn.

D100 có phải D 100 không?

Về mặt thương mại và quy ước kỹ thuật phổ biến, D100 chính là DN100. Tuy nhiên, kỹ sư vẫn phải kiểm tra kỹ tiêu chuẩn thiết kế và catalogue thực tế của nhà sản xuất để đảm bảo độ chính xác tuyệt đối về kích thước lắp đặt.

Van mặt bích D 100 có những loại nào?

Sản phẩm bao gồm các dòng chủ lực như van cổng, van bướm, van một chiều, van cầu và van bi mặt bích, đáp ứng đa dạng các yêu cầu kỹ thuật khác nhau của hệ thống đường ống.

Van mặt bích D100 nên chọn PN10 hay PN16?

Việc lựa chọn phụ thuộc hoàn toàn vào áp suất làm việc thực tế và áp suất thiết kế của toàn bộ hệ thống đường ống, tuyệt đối không chọn cảm tính hoặc mặc định loại cao hơn là tốt nhất cho mọi trường hợp.

Làm sao biết van mặt bích D 100 có lắp vừa đường ống?

Bạn cần tiến hành kiểm tra đồng thời các yếu tố: kích thước DN, tiêu chuẩn mặt bích (JIS, DIN, ANSI), cấp áp suất PN/Class, đường kính vòng tâm lỗ bu lông (PCD), số lượng lỗ và chiều dài tổng thể của van.

Kết luận

Tóm lại, van mặt bích d100 đóng vai trò là mắt xích cốt lõi giúp vận hành ổn định và an toàn cho các hệ thống đường ống quy mô lớn. Việc hiểu rõ bản chất kỹ thuật, phân biệt các dòng van, nắm vững thông số áp suất PN, kiểm tra kỹ tiêu chuẩn mặt bích và lựa chọn đúng vật liệu tương thích với môi chất sẽ giúp doanh nghiệp tránh khỏi những rủi ro tốn kém trong quá trình thi công.
