Y Type Strainer – Giải pháp bảo vệ thiết bị trong hệ thống đường ống

Trong bất kỳ hệ thống đường ống công nghiệp hay dân dụng nào, nguồn nước hoặc môi chất vận hành hiếm khi đạt độ tinh khiết tuyệt đối. Chúng thường tiềm ẩn các thành phần gây hại như cặn bẩn, gỉ sét, mạt kim loại, cát và nhiều tạp chất rắn khác.

Khi các dị vật này di chuyển theo dòng chảy và trực tiếp đi vào các thiết bị nhạy cảm như van công nghiệp, bơm, đồng hồ đo lưu lượng, bộ trao đổi nhiệt hay các thiết bị điều khiển tự động, hậu quả để lại vô cùng nặng nề. Chúng có thể gây ra hiện tượng kẹt van, mài mòn cánh bơm, làm sai lệch số đo hoặc thậm chí phá hủy hoàn toàn cấu trúc bên trong của thiết bị, dẫn đến tình trạng dừng hệ thống đột ngột và chi phí sửa chữa tốn kém.

 Từ bài toán thực tế đó, y type strainer (hay còn gọi là van lọc chữ Y) ra đời như một thiết bị lọc cơ học thiết yếu, được lắp đặt trực tiếp trên đường ống nhằm giữ lại toàn bộ các hạt rắn trước khi dòng môi chất kịp tiếp cận các thiết bị phía sau. Van lọc chữ Y là thiết bị lọc dạng chữ Y được lắp trên đường ống, sử dụng lưới lọc để giữ lại cặn và tạp chất rắn trong dòng chất lỏng hoặc môi chất, qua đó giúp bảo vệ các thiết bị phía sau một cách an toàn và hiệu quả.

Y Type Strainer là gì?

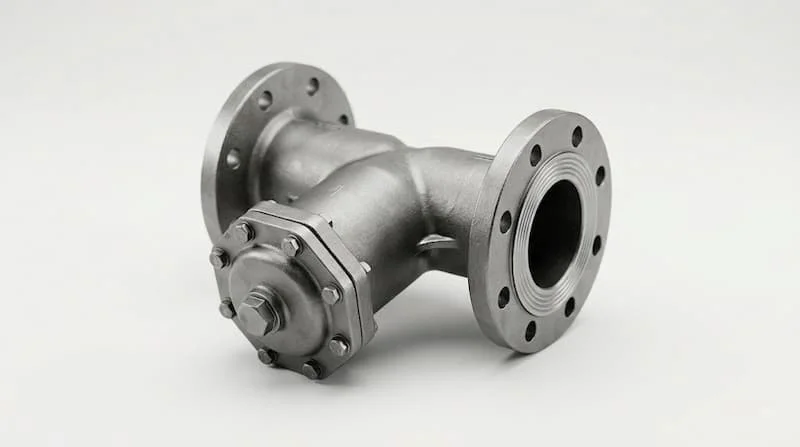

Y Type Strainer là một loại thiết bị lọc cơ học có thân dạng hình chữ Y, chuyên dùng để tách các tạp chất rắn ra khỏi lưu chất trong hệ thống đường ống. Tại thị trường Việt Nam, thiết bị này còn được biết đến với các tên gọi quen thuộc như lọc chữ Y, van lọc chữ Y hay Y Strainer.

Tên gọi "Y Type" xuất phát từ thiết kế hình học đặc trưng của sản phẩm. Nhánh phụ của thân van chứa bầu lọc được đặt nghiêng một góc so với đường ống chính, tạo thành hình chữ Y hoàn chỉnh. Thiết kế này vừa giúp tối ưu không gian lắp đặt, vừa cho phép dòng chảy đi qua với mức độ cản trở thấp nhất.

Về vị trí, Van lọc chữ Y luôn được lắp đặt ở đầu nguồn của các thiết bị cần bảo vệ, thường nằm trước van giảm áp, van điều khiển, bơm hoặc đồng hồ đo. Vai trò cốt lõi của thiết bị này là thanh lọc dòng chảy, ngăn chặn sự cố tắc nghẽn và duy trì sự ổn định cho toàn bộ dây chuyền vận hành.

Van lọc chữ Y dùng để làm gì?

• Lọc tạp chất rắn: Giữ lại triệt để các hạt cặn, gỉ sét, mạt hàn hoặc cát phát sinh trong quá trình thi công và vận hành.

• Bảo vệ thiết bị phía sau: Đảm bảo các bộ phận đắt tiền như bơm, van điện từ, cảm biến không bị kẹt hay trầy xước.

• Giảm nguy cơ sự cố trong hệ thống: Triệt tiêu các rủi ro dừng máy ngoài ý muốn, tối ưu hóa hiệu suất truyền dẫn môi chất.

Cấu tạo Van lọc chữ Y gồm những bộ phận nào?

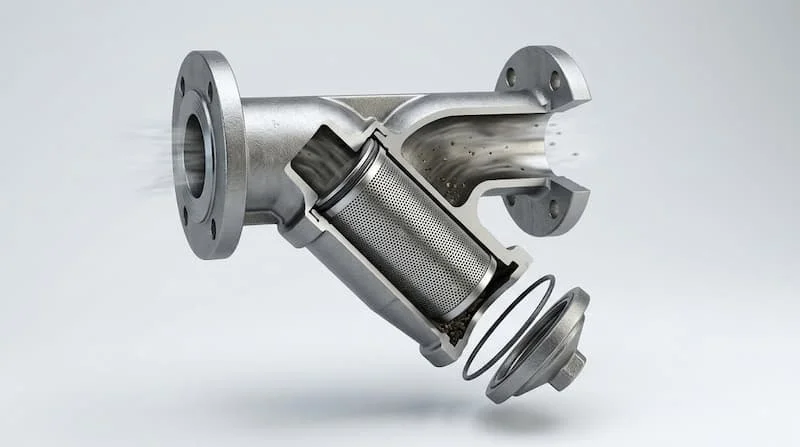

Một thiết bị Van lọc chữ Y tiêu chuẩn được cấu thành từ các bộ phận chính:

Thân lọc

Thân lọc là khung xương chịu lực chính của toàn bộ thiết bị, thường được chế tạo bằng gang, gang dẻo, thép, inox hoặc đồng/thau tùy theo môi trường làm việc của hệ thống.

Lưới lọc

Đây là trái tim quyết định hiệu quả làm việc của van lọc chữ Y. Lưới lọc thường làm từ vật liệu inox chống gỉ với các kích thước mắt lưới đa dạng, cho phép giữ lại các hạt cặn từ nhỏ đến lớn. Khi cặn đầy, lưới lọc có thể dễ dàng tháo ra để xịt rửa và tái sử dụng.

Nắp lọc

Nắp lọc đóng vai trò là cổng truy cập vào khoang chứa lưới. Bộ phận này liên kết chặt với thân thông qua các bulong, cho phép tháo mở nhanh chóng để bảo trì, vệ sinh lưới lọc mà không cần tháo toàn bộ thân van.

Gioăng làm kín

Nằm giữa mặt bích của thân và nắp lọc, gioăng làm kín đảm bảo độ kín khít tuyệt đối, ngăn chặn tình trạng rò rỉ môi chất ra môi trường bên ngoài dưới áp lực cao.

Đầu nối

Tùy thuộc vào tiêu chuẩn đường ống và áp suất, thiết bị hỗ trợ nhiều dạng kết nối như nối ren (phù hợp DN15 đến DN50) hoặc nối bích (tiêu chuẩn cho hệ thống từ DN50 trở lên).

Nguyên lý hoạt động của Y Type Strainer

Nguyên lý vận hành dựa trên cơ chế lọc cơ học dòng chảy thẳng kết hợp buồng lắng trọng lực. Khi dòng môi chất đi vào thân lọc, nó bắt buộc phải đi qua lớp lưới lọc. Do kích thước mắt lưới nhỏ hơn kích thước dị vật, các hạt rắn sẽ bị giữ lại và rơi xuống bầu chứa nằm ở nhánh chữ Y. Phần dòng chảy sạch tiếp tục đi qua lưới và thoát ra ngoài.

• Dòng môi chất đi vào thân lọc với áp lực từ hệ thống.

• Các hạt rắn lớn hơn kích thước mắt lưới bị giữ lại tại khoang chứa cặn.

• Môi chất sạch tiếp tục đi qua lưới và duy trì lưu lượng ổn định trên đường ống.

• Cặn tích tụ dần trong khoang lọc theo thời gian vận hành.

• Khi mức độ bám cặn làm tăng độ chênh áp, hệ thống cần được tạm ngưng để vệ sinh lưới.

Tại sao cần vệ sinh lưới lọc?

Nếu không được kiểm tra và làm sạch định kỳ, lượng cặn bẩn tích tụ quá dày bên trong lưới sẽ gây sụt giảm lưu lượng, tăng tổn thất áp suất, khiến thiết bị phía sau làm việc quá tải và có nguy cơ rách lưới lọc.

Các loại Van lọc chữ Y phổ biến hiện nay

Việc lựa chọn đúng chủng loại vật liệu giúp thiết bị phát huy tối đa công năng:

Van lọc chữ Y inox

Chống ăn mòn tốt, phù hợp môi trường yêu cầu độ sạch cao như công nghiệp thực phẩm, hóa chất và nước sạch.

Van lọc chữ Y gang

Giá thành hợp lý, độ bền tốt, thường dùng trong hệ thống nước và điều hòa không khí HVAC.

Van lọc chữ Y thép

Khả năng chịu áp và nhiệt độ tốt, phù hợp cho các hệ thống công nghiệp nặng.

Van lọc chữ Y đồng/thau

Thường gặp ở các đường ống kích thước nhỏ, phục vụ hệ thống dân dụng và kỹ thuật quy mô vừa và nhỏ.

Thông số kỹ thuật Van lọc chữ Y cần quan tâm

Khi tìm mua thiết bị, kỹ sư cần chú ý đến các thông số quan trọng: DN (kích thước đường kính danh nghĩa), vật liệu thân (khả năng chịu môi trường), áp suất làm việc PN (giới hạn vận hành), nhiệt độ làm việc, kiểu kết nối (ren hoặc mặt bích), vật liệu lưới, kích thước mắt lưới và môi chất tương thích. Các kích thước phổ biến trên thị trường bao gồm DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150...

Y Type Strainer khác gì Basket Strainer?

Khác với Basket Strainer (lọc dạng giỏ) có kích thước lớn, cần nhiều không gian lắp đặt và chứa được lượng cặn rất lớn, Y Type Strainer có thiết kế dạng chữ Y nhỏ gọn, linh hoạt, phù hợp với không gian hạn chế và lượng cặn ở mức vừa phải.

Khi nào nên chọn Van lọc chữ Y?

Phù hợp khi không gian lắp đặt hạn chế, cần thiết bị lọc nhỏ gọn, lượng cặn không quá lớn và cần bảo vệ tốt các thiết bị phía sau.

Vì sao Van lọc chữ Y được sử dụng phổ biến?

Thiết bị sở hữu thiết kế gọn gàng, lắp đặt đơn giản, dễ dàng tháo lưới vệ sinh, đa dạng vật liệu và kích thước kết nối. Tuy nhiên, điểm hạn chế là lưới có thể nhanh tắc nếu môi chất quá nhiều cặn, đòi hỏi phải vệ sinh định kỳ và không tối ưu cho hệ thống có tải cặn cực cao.

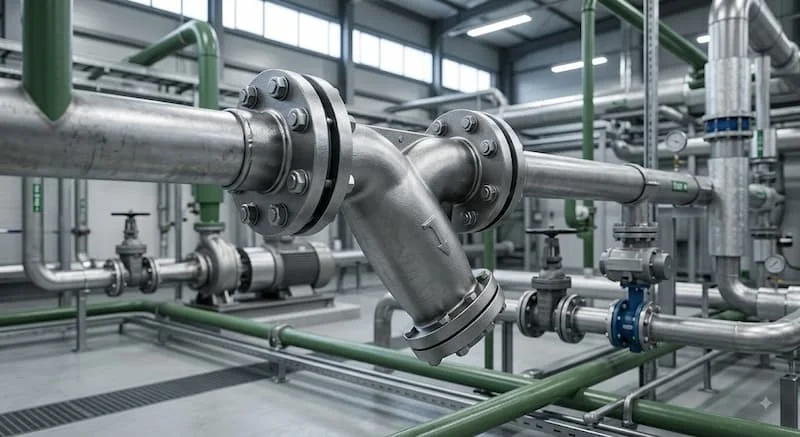

Ứng dụng thực tế

Hệ thống cấp nước

Lọc cặn trước khi nước đi vào van, bơm, đồng hồ đo và các thiết bị xử lý nước.

Hệ thống HVAC

Bảo vệ bơm tuần hoàn, van điều khiển và thiết bị trao đổi nhiệt.

Hệ thống hơi

Giữ lại tạp chất rắn trong dòng hơi tùy thuộc vào điều kiện nhiệt độ và áp suất.

Hệ thống dầu và chất lỏng công nghiệp

Được ứng dụng linh hoạt tùy theo vật liệu chế tạo của từng model.

Những sai lầm thường gặp khi chọn và sử dụng Van lọc chữ Y

Các lỗi phổ biến bao gồm: chọn sai kích thước DN, bỏ qua chiều dòng chảy, chọn mắt lưới quá nhỏ, chọn sai vật liệu, không tính toán áp suất nhiệt độ, không chừa không gian tháo lưới, không vệ sinh định kỳ hoặc lắp sai vị trí. Lời khuyên chuyên gia là không nên chỉ chọn van dựa vào kích thước ống mà phải đánh giá đồng thời môi chất, áp suất, nhiệt độ, vật liệu và kích thước mắt lưới.

Cách lựa chọn Y Type Strainer phù hợp

Quy trình lựa chọn chuẩn 6 bước:

• Bước 1: Xác định môi chất (nước, dầu, hơi hay hóa chất).

• Bước 2: Xác định kích thước đường ống (DN25, DN50, DN100...).

• Bước 3: Kiểm tra áp suất làm việc của hệ thống.

• Bước 4: Kiểm tra nhiệt độ vận hành đối với môi chất nóng hoặc hơi.

• Bước 5: Chọn vật liệu thân (gang, thép, inox, đồng).

• Bước 6: Chọn kích thước mắt lưới phù hợp với độ mịn cần lọc.

Checklist lắp đặt và bảo dưỡng Van lọc chữ Y

• Trước khi lắp: Kiểm tra DN, chiều dòng chảy, gioăng, lưới lọc và áp suất hệ thống.

• Khi lắp: Lắp đúng hướng, đảm bảo kết nối kín, không siết quá mức và chừa đủ không gian tháo nắp.

• Khi vận hành: Theo dõi lưu lượng, chênh áp, tình trạng rò rỉ và mức độ bám cặn.

• Khi bảo dưỡng: Cô lập đường ống, xả áp, tháo bộ phận lọc, vệ sinh lưới, kiểm tra gioăng và lắp lại kiểm tra độ kín.

Câu hỏi thường gặp về Van lọc chữ Y

Y Type Strainer là gì?

Y Type Strainer là thiết bị lọc dạng chữ Y lắp trên đường ống, sử dụng lưới lọc để giữ cặn bẩn và tạp chất rắn, giúp bảo vệ các thiết bị phía sau.

Van lọc chữ Ydùng để lọc gì?

Thiết bị dùng để giữ lại các hạt cặn, gỉ sét, mạt kim loại và tạp chất rắn lơ lửng trong dòng môi chất.

Van lọc chữ Y có chiều dòng chảy không?

Có. Khi lắp đặt cần tuân thủ tuyệt đối theo mũi tên chỉ hướng dòng chảy trên thân van.

Khi nào cần vệ sinh Van lọc chữ Y?

Khi lưới lọc tích tụ nhiều cặn, gây giảm lưu lượng hoặc tăng độ chênh áp trong hệ thống.

Van lọc chữ Y nên chọn inox hay gang?

Cần căn cứ vào tính chất môi chất, nhiệt độ, áp suất, yêu cầu chống ăn mòn và ngân sách của dự án.

Y Type Strainer – Thiết bị nhỏ nhưng quan trọng trong hệ thống đường ống

Tóm lại, Van lọc chữ Y đóng vai trò là thiết bị bảo vệ không thể thiếu trong hệ thống đường ống. Từ cấu tạo, nguyên lý hoạt động đến các thông số kỹ thuật và ứng dụng thực tế, việc nắm vững cách lựa chọn và bảo dưỡng sẽ giúp hệ thống của bạn vận hành ổn định, bền bỉ.
