Van xiên Y là gì? Cấu tạo và nguyên lý hoạt động chi tiết

Trong các hệ thống đường ống công nghiệp, việc đóng mở và điều tiết lưu chất một cách nhanh chóng, chính xác và bền bỉ luôn là yêu cầu quan trọng. Van nước xiên Y (hay còn gọi là van chữ Y, van xiên khí nén) là một trong những thiết bị đáp ứng tốt yêu cầu này nhờ thiết kế gọn, tổn thất áp suất thấp và khả năng tự động hóa cao. Bài viết dưới đây sẽ giúp bạn hiểu rõ van nước xiên Y là gì, cấu tạo ra sao, nguyên lý hoạt động như thế nào và nên lựa chọn, sử dụng thế nào cho hiệu quả.

Van xiên Y là gì?

Van inox xiên Y (tiếng Anh: Angle Seat Valve hoặc Y-type Globe Valve) là loại van công nghiệp dùng để đóng, mở hoặc điều tiết lưu chất trong đường ống như nước, hơi nóng, khí nén, dầu, hóa chất... Điểm đặc trưng nhất của van là thân van được thiết kế chếch một góc khoảng 45 độ so với phương của đường ống, tạo thành hình chữ Y, từ đó có tên gọi "van nước xiên Y".

Thiết kế nghiêng này giúp dòng chảy đi qua van thuận lợi hơn so với van cầu thông thường (vốn có đường dòng chảy đổi hướng gấp). Nhờ vậy, van giảm đáng kể tổn thất áp suất, hạn chế hiện tượng va đập thủy lực và giảm tích tụ cặn bẩn bên trong thân van.

Hiện nay, dạng phổ biến nhất trên thị trường là van xiên điều khiển khí nén (van tự động), ngoài ra còn có loại điều khiển bằng tay hoặc bằng điện từ cho những ứng dụng đơn giản hơn.

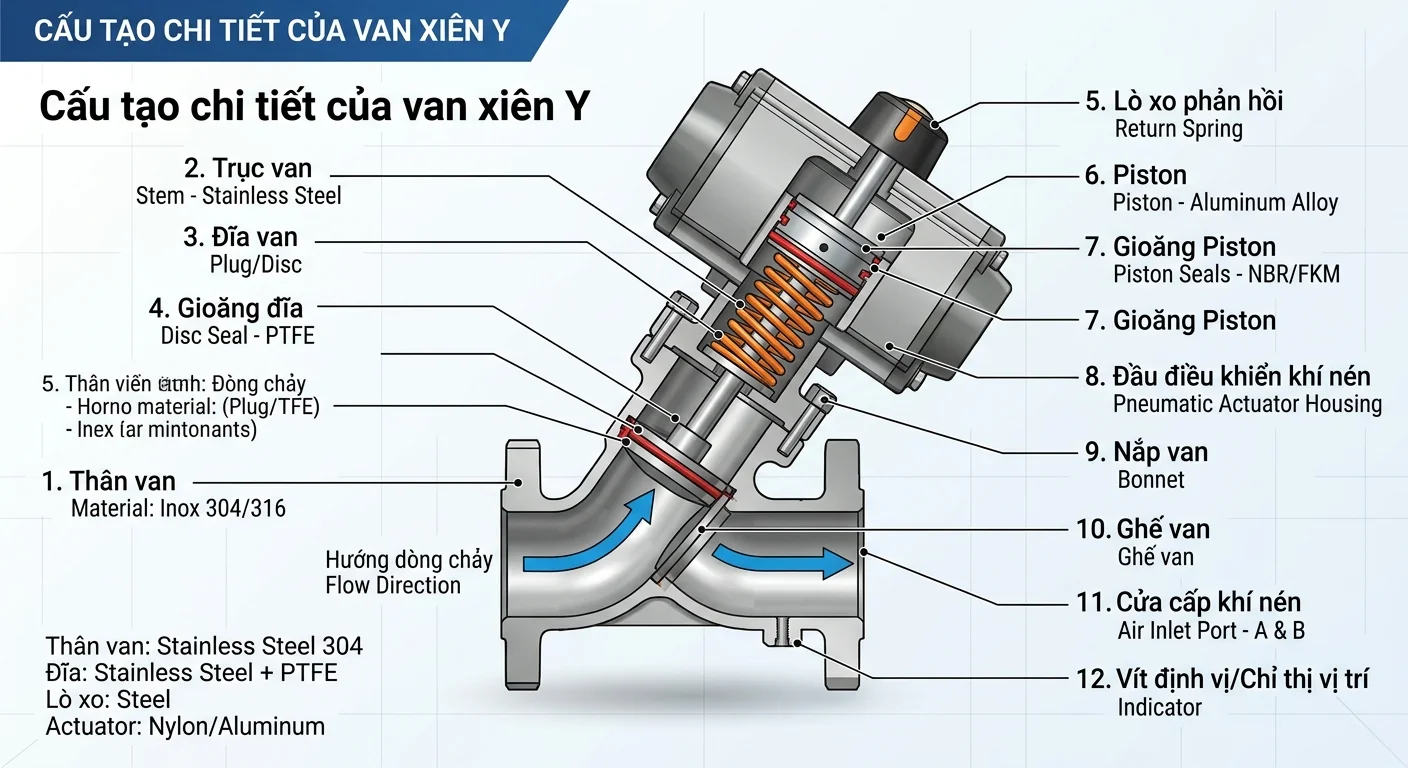

Cấu tạo chi tiết của van xiên Y

Một van nước xiên Y điều khiển khí nén gồm hai phần chính: phần thân van và bộ truyền động khí nén (actuator). Cụ thể các bộ phận gồm:

Thân van (Body) Thường được chế tạo từ vật liệu chống ăn mòn và chịu nhiệt tốt như Inox 304 hoặc Inox 316, đôi khi là đồng hoặc gang tùy ứng dụng. Thân van có dạng chữ Y với hai cửa: cửa vào và cửa ra. Kiểu kết nối phổ biến gồm nối ren, nối bích, nối hàn hoặc nối clamp (vi sinh).

Đĩa van / Piston van (Disc) Đây là bộ phận trực tiếp ngăn hoặc cho lưu chất đi qua. Khi đĩa van ép sát vào mặt đế, dòng chảy bị chặn hoàn toàn; khi đĩa nâng lên, lưu chất được lưu thông.

Trục van (Ty van) Là chi tiết kết nối đĩa van với bộ phận truyền động phía trên, truyền chuyển động tịnh tiến lên xuống từ actuator xuống đĩa van.

Lò xo đàn hồi (Spring) Có tác dụng đẩy đĩa van về vị trí mặc định khi ngừng cấp khí nén. Tùy cấu hình, vị trí mặc định này có thể là đóng (NC - Normally Closed) hoặc mở (NO - Normally Open).

Gioăng, phớt làm kín (Seal) Thường làm bằng PTFE (Teflon), EPDM, NBR hoặc FKM tùy loại lưu chất và nhiệt độ. Bộ phận này đảm bảo van kín khít, không rò rỉ ra ngoài cũng như không rò qua đế van.

Bộ truyền động khí nén (Actuator) Gồm vỏ xi lanh (nhựa kỹ thuật hoặc nhôm/inox), piston và buồng khí. Khi khí nén được cấp vào, áp lực khí tác động lên piston để di chuyển trục van. Phía trên actuator thường có chỉ thị vị trí để người vận hành quan sát trạng thái đóng/mở.

Cổng cấp khí Là nơi kết nối với ống khí nén, thường dùng ren hoặc đầu nối nhanh, nhận tín hiệu từ van điện từ.

Nguyên lý hoạt động của van inox xiên Y

Van nước xiên Y hoạt động dựa trên sự cân bằng giữa áp lực khí nén tác động lên piston và lực đàn hồi của lò xo. Tùy kiểu điều khiển, van có ba cấu hình chính:

Van thường đóng (NC - Normally Closed)

• Khi không cấp khí: lò xo đẩy piston và đĩa van xuống, ép chặt vào đế van. Van ở trạng thái đóng, lưu chất không thể đi qua.

• Khi cấp khí nén: áp lực khí thắng lực lò xo, đẩy piston đi lên và kéo đĩa van rời khỏi đế. Van mở, lưu chất chảy qua.

• Khi ngắt khí: lò xo đưa van trở về trạng thái đóng.

Cấu hình này được dùng nhiều nhất vì đảm bảo an toàn: khi mất khí hoặc mất điện, van tự đóng để chặn dòng chảy.

Van thường mở (NO - Normally Open)

Nguyên lý ngược lại với NC. Khi không có khí, lò xo giữ van ở trạng thái mở; khi cấp khí, piston đẩy đĩa van xuống làm van đóng. Loại này phù hợp với các hệ thống cần duy trì dòng chảy liên tục, ví dụ hệ thống làm mát, khi sự cố mất khí van vẫn mở để bảo vệ thiết bị.

Van tác động kép (DA - Double Acting)

Không dùng lò xo hồi vị. Việc đóng và mở đều nhờ khí nén được cấp luân phiên vào hai phía của piston. Cấu hình này cho lực đóng mở lớn, ổn định, phù hợp với đường ống áp suất cao nhưng cần nguồn khí cấp liên tục ở cả hai chiều.

Quy trình điều khiển tự động

Trong thực tế, tín hiệu điều khiển từ PLC hoặc tủ điện sẽ kích hoạt van điện từ cấp khí cho actuator. Nhờ đó, van nước xiên Y có thể được đóng mở hoàn toàn tự động, đồng bộ với dây chuyền sản xuất, thời gian đáp ứng chỉ khoảng vài phần mười giây đến vài giây. Ngoài ra, có thể gắn thêm công tắc hành trình hoặc bộ định vị để phản hồi trạng thái van về trung tâm điều khiển.

Phân loại van inox xiên Y

Có thể phân loại van nước xiên Y theo nhiều tiêu chí:

• Theo cách điều khiển: van xiên khí nén (phổ biến), van xiên điện từ, van xiên tay.

• Theo vật liệu thân van: inox 304, inox 316, đồng, gang.

• Theo kiểu kết nối: nối ren, nối bích, nối hàn, nối clamp.

• Theo trạng thái mặc định: thường đóng (NC), thường mở (NO), tác động kép (DA).

Ưu điểm và nhược điểm

Ưu điểm

• Dòng chảy thuận, tổn thất áp suất thấp hơn van cầu truyền thống.

• Đóng mở nhanh, dễ tự động hóa, phù hợp dây chuyền sản xuất liên tục.

• Kết cấu chắc chắn, độ kín cao, tuổi thọ dài (có thể đạt hàng triệu chu kỳ đóng mở).

• Hạn chế đọng cặn bẩn, dễ vệ sinh và bảo trì.

• Chịu được nhiệt độ và áp suất khá cao, thích hợp cho cả hơi nóng.

Nhược điểm

• Giá thành cao hơn van tay hoặc van bi thông thường.

• Cần nguồn khí nén ổn định, sạch và có áp suất phù hợp.

• Không phù hợp với lưu chất có độ nhớt quá cao hoặc chứa nhiều hạt rắn lớn.

• Khả năng điều tiết lưu lượng chính xác kém hơn các dòng van điều khiển chuyên dụng.

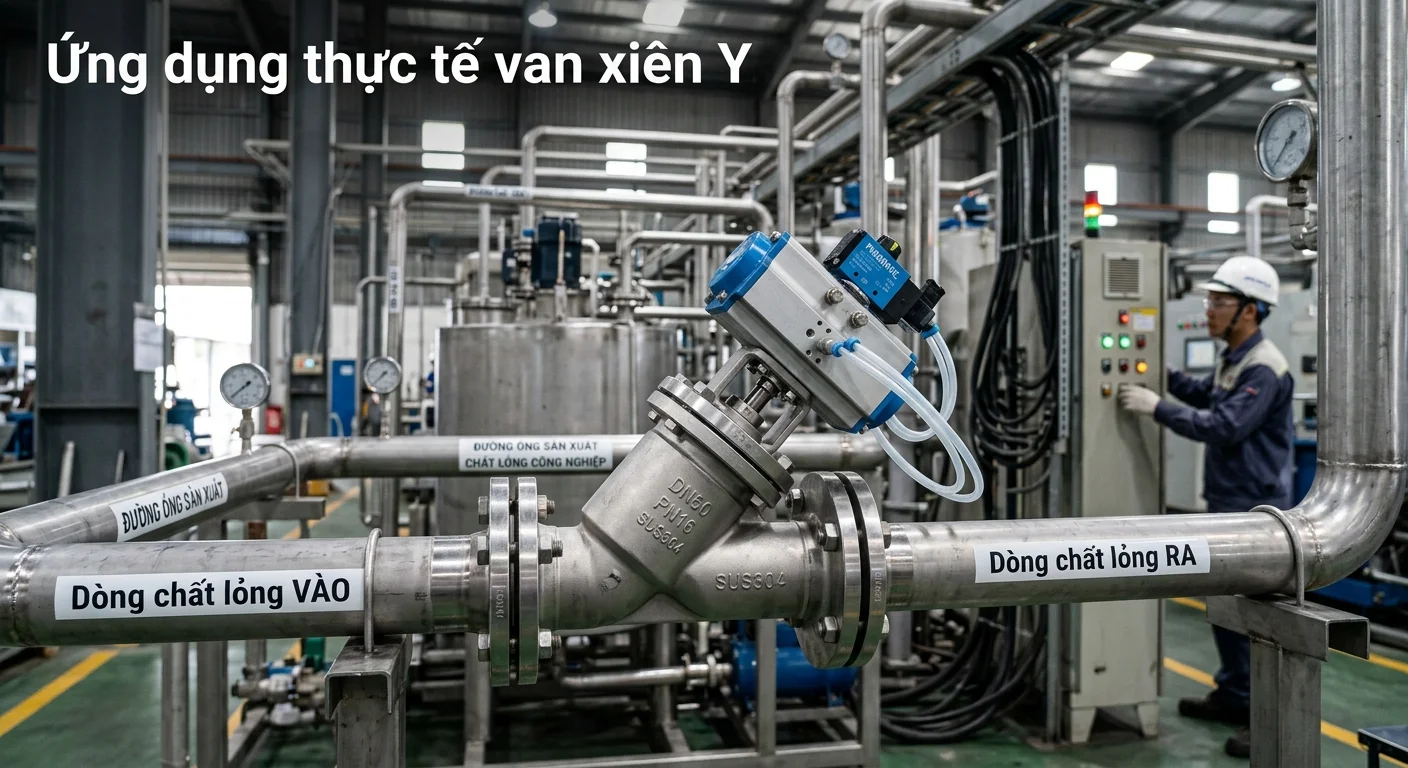

Ứng dụng thực tế Van xiên Y

Nhờ những ưu điểm trên, van nước xiên Y được sử dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống hơi nóng, nồi hơi, lò hơi: đóng mở đường cấp hơi cho thiết bị gia nhiệt.

• Ngành thực phẩm, đồ uống, dược phẩm: loại inox 316 kết nối clamp, đảm bảo vệ sinh.

• Xử lý nước và nước thải: điều khiển đường cấp nước, hóa chất xử lý.

• Hệ thống khí nén, khí nóng, dầu: đóng mở các nhánh cấp phát.

• Công nghiệp hóa chất, dệt nhuộm, giấy: điều khiển dòng lưu chất ăn mòn nhẹ.

Lưu ý khi lựa chọn van nước xiên Y

Để chọn được van phù hợp, bạn cần xem xét các yếu tố sau:

1. Loại lưu chất và nhiệt độ làm việc: quyết định vật liệu thân van và loại gioăng làm kín.

2. Áp suất đường ống: chọn van có áp suất làm việc lớn hơn áp suất thực tế.

3. Kích thước (DN): phải đồng bộ với đường ống để tránh tổn thất lưu lượng.

4. Kiểu kết nối: ren, bích hay clamp tùy hệ thống hiện có.

5. Cấu hình NC/NO/DA: dựa trên yêu cầu an toàn khi mất khí hoặc mất điện.

6. Áp suất khí điều khiển: thông thường từ 4 đến 8 bar, cần kiểm tra thông số của từng model.

7. Thương hiệu và nguồn gốc: ưu tiên sản phẩm có chứng nhận chất lượng, bảo hành rõ ràng.

Hướng dẫn lắp đặt và bảo trì cơ bản

Lắp đặt:

• Vệ sinh sạch đường ống trước khi lắp để tránh cặn bẩn làm hỏng đế van.

• Lắp đúng chiều dòng chảy theo mũi tên trên thân van (thường dòng chảy đi từ dưới lên đối với loại thường đóng để tăng độ kín).

• Không siết ren quá chặt để tránh nứt thân van.

• Sử dụng bộ lọc khí và bộ hút ẩm cho đường khí nén cấp vào actuator.

Bảo trì:

• Kiểm tra định kỳ độ kín, rò rỉ ở trục van và gioăng.

• Thay gioăng, phớt theo chu kỳ khuyến nghị hoặc khi có dấu hiệu hư hỏng.

• Vệ sinh đế van và đĩa van khi lưu chất có nhiều cặn.

• Kiểm tra chất lượng khí nén, bôi trơn các chi tiết chuyển động khi cần.

Kết luận

Van nước xiên Y là thiết bị đóng mở lưu chất hiệu quả nhờ thiết kế thân chếch 45 độ, giúp dòng chảy thông thoáng, giảm tổn thất áp suất và dễ dàng tự động hóa. Cấu tạo gồm phần thân van và bộ truyền động khí nén cùng các chi tiết như đĩa van, trục van, lò xo và gioăng làm kín, hoạt động dựa trên sự cân bằng giữa áp lực khí nén và lực lò xo. Hiểu rõ cấu tạo, nguyên lý và các tiêu chí lựa chọn sẽ giúp bạn chọn đúng loại van, vận hành ổn định và kéo dài tuổi thọ cho hệ thống đường ống của mình.
