Hướng dẫn toàn diện để chọn High Temperature Ball Valves cho hệ thống hơi nước quá nhiệt

Hơi nước quá nhiệt (superheated steam) là môi chất quen thuộc trong nhà máy nhiệt điện, lò hơi công nghiệp, nhà máy giấy, hóa chất, lọc hóa dầu và chế biến thực phẩm. Ở nhiệt độ vài trăm độ C và áp suất lớn, một chiếc van chọn sai không chỉ rò rỉ hơi gây tổn thất năng lượng mà còn tiềm ẩn nguy cơ mất an toàn nghiêm trọng. Bài viết này hướng dẫn các tiêu chí kỹ thuật cốt lõi để lựa chọn van bi chịu nhiệt cao (High Temperature Ball Valves) phù hợp cho hệ thống hơi quá nhiệt.

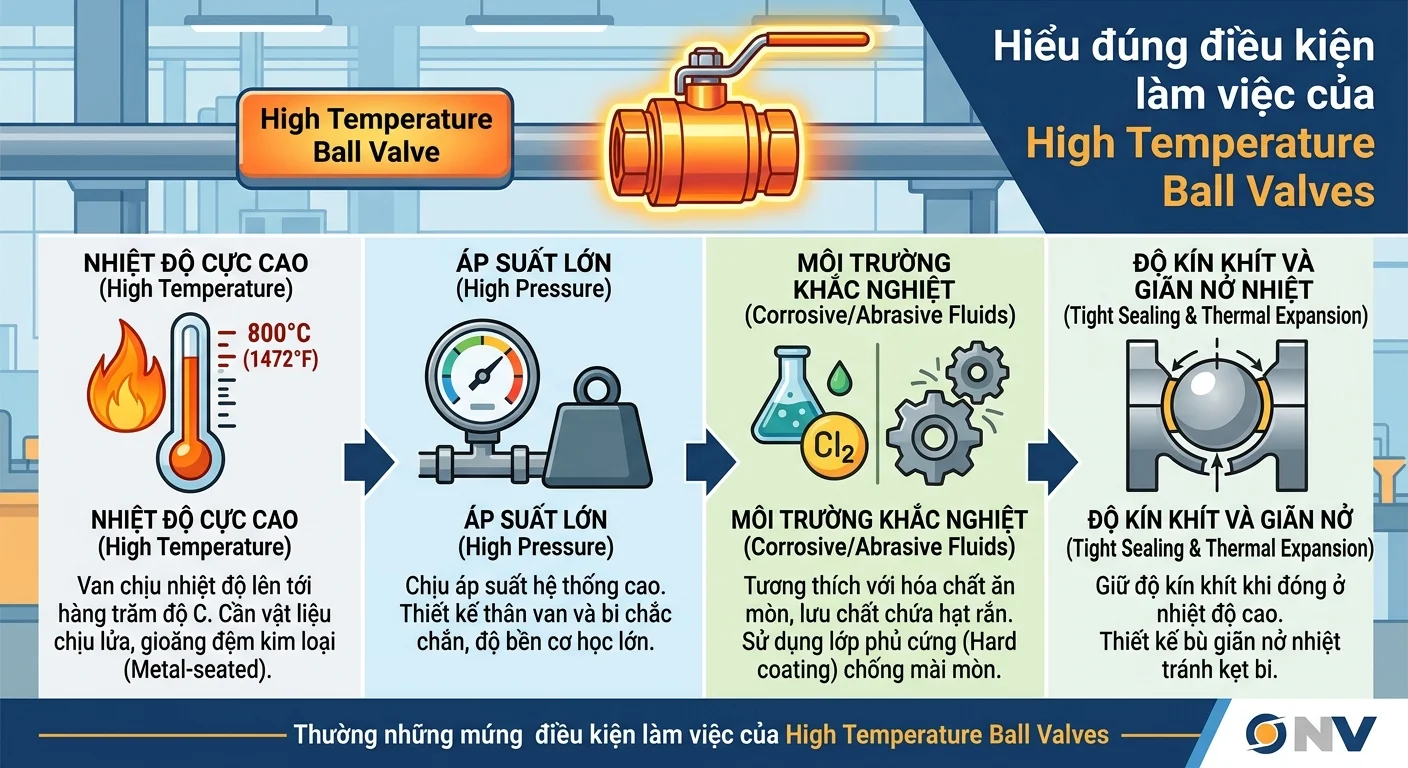

Hiểu đúng điều kiện làm việc của High Temperature Ball Valves

Hơi quá nhiệt là hơi đã được gia nhiệt vượt quá nhiệt độ bão hòa ở cùng áp suất, thường dao động từ khoảng 250°C đến trên 500°C tùy quy mô nhà máy. Điểm khác biệt so với hơi bão hòa là hơi quá nhiệt khô hơn, ít ngưng tụ nhưng mang nhiều nhiệt năng hơn, gây giãn nở nhiệt lớn và làm vật liệu mau mỏi hơn.

Trước khi chọn van, cần xác định rõ các thông số sau:

• Nhiệt độ vận hành liên tục và nhiệt độ đỉnh (peak temperature) khi khởi động, dừng lò hoặc khi hệ thống biến động.

• Áp suất vận hành và áp suất thiết kế.

• Lưu lượng, vận tốc hơi và kích thước đường ống.

• Chế độ làm việc: đóng/mở hoàn toàn (on-off) hay thường xuyên đóng cắt; tần suất thao tác.

• Chất lượng hơi: có lẫn nước ngưng, hạt rắn hay hóa chất xử lý nước lò hay không.

Cần lưu ý: van bi về bản chất là van đóng/mở nhanh, không phải van điều tiết. Nếu bạn cần điều chỉnh lưu lượng hơi, hãy cân nhắc van cầu hoặc van điều khiển (control valve).

Định mức áp suất nhiệt độ (Pressure–Temperature Rating)

Đây là tiêu chí quan trọng nhất và cũng là chỗ dễ nhầm lẫn nhất. Một chiếc van ghi "Class 300" không có nghĩa là chịu được 51 bar ở mọi nhiệt độ. Khi nhiệt độ tăng, khả năng chịu áp tối đa của thân van giảm xuống.

Các định mức này được quy định trong tiêu chuẩn ASME B16.34 (cho van mặt bích và hàn) theo từng nhóm vật liệu. Cách làm đúng là tra bảng P–T của đúng vật liệu thân van, đối chiếu với điểm làm việc cao nhất (áp suất và nhiệt độ đồng thời) của hệ thống, rồi chọn cấp áp lực (Class 150, 300, 600, 900…) có biên an toàn hợp lý. Với hệ thống hơi quá nhiệt áp suất cao, Class 300 đến Class 900 hoặc cao hơn là phổ biến; các dải PN16, PN40 thường chỉ phù hợp với hơi nhiệt độ thấp hơn.

Lựa chọn vật liệu thân van

Vật liệu thân quyết định giới hạn nhiệt độ làm việc dài hạn, khả năng chống creep (biến dạng từ biến) và chống ăn mòn.

• Thép carbon (WCB/A216 WCB, A105): kinh tế, dùng tốt cho hơi đến khoảng 425°C. Vượt ngưỡng này, carbon trong thép có nguy cơ graphit hóa khi làm việc lâu dài, làm giảm độ bền.

• Thép hợp kim Cr-Mo (WC6/F11, WC9/F22): lựa chọn chủ đạo cho hơi quá nhiệt khoảng 425–550°C, có độ bền creep và chống oxy hóa tốt hơn thép carbon. WC9/F22 (2¼Cr-1Mo) thường dùng cho điều kiện khắc nghiệt hơn WC6.

• Thép hợp kim cao cấp (C12A/F91): dùng cho đường hơi chính áp suất và nhiệt độ rất cao trong nhà máy điện siêu tới hạn.

• Thép không gỉ (304/316, và các mác 304H/316H): chống ăn mòn tốt, phù hợp khi hơi có tính ăn mòn hoặc yêu cầu độ sạch cao. Với nhiệt độ làm việc cao kéo dài, nên ưu tiên mác "H" (hàm lượng carbon cao hơn) để đảm bảo độ bền nhiệt.

Nguyên tắc: chọn vật liệu theo nhiệt độ làm việc dài hạn, không chỉ theo nhiệt độ danh nghĩa, và luôn yêu cầu chứng chỉ vật liệu (MTC/EN 10204 3.1) từ nhà sản xuất.

Vật liệu đệm kín (Seat) – yếu tố phân định van chịu được hay không

Phần đệm kín thường là "mắt xích yếu nhất" của van bi khi gặp nhiệt độ cao.

• PTFE/RPTFE: chỉ phù hợp nhiệt độ trung bình, thường dưới khoảng 200–230°C (một số loại gia cường lên tới khoảng 260°C). Không nên dùng cho hơi quá nhiệt thực sự cao, vì PTFE sẽ biến dạng nguội (cold flow), mất độ kín.

• PEEK: chịu nhiệt tốt hơn PTFE nhưng vẫn có giới hạn; cần kiểm tra kỹ dải áp suất–nhiệt độ của nhà sản xuất, đặc biệt với hơi quá nhiệt áp cao.

• Graphite (than chì): chịu nhiệt rất tốt trong môi trường hơi, thường dùng cho gioăng, đệm làm kín trục và một số kiểu đệm bi.

• Metal-to-Metal (kim loại tiếp xúc kim loại): lựa chọn bắt buộc khi nhiệt độ vượt giới hạn polymer. Bi và đệm được phủ lớp cứng như Stellite (hợp kim Co-Cr) hoặc carbide tungsten (HVOF) để chống mài mòn, xước và xói mòn.

Lưu ý: van bi đệm kim loại thường có cấp rò rỉ cao hơn van đệm mềm (ví dụ ANSI/FCI 70-2 Class IV–V thay vì Class VI). Nếu ứng dụng đòi hỏi kín tuyệt đối, hãy trao đổi rõ yêu cầu rò rỉ với nhà cung cấp.

Kết cấu van: floating hay trunnion, thân và trục

Floating ball (bi nổi): cấu tạo đơn giản, phù hợp kích thước nhỏ đến trung bình và áp suất vừa phải. Trunnion mounted (bi cố định trên trục đỡ): bi được đỡ bởi hai trục, giảm tải lên đệm, giúp giảm mô-men vận hành và bền hơn ở cỡ lớn, áp suất cao – lựa chọn thường gặp cho đường hơi quá nhiệt lớn.

Một số chi tiết kết cấu cần kiểm tra:

• Trục chống thổi bật (blow-out proof stem): đảm bảo trục không bị đẩy ra ngoài khi áp suất bên trong tăng.

• Cổ van kéo dài (extended bonnet/stem): tách phần làm kín trục khỏi nhiệt độ cao của đường ống, và hỗ trợ bọc cách nhiệt mà không ảnh hưởng gland packing.

• Làm kín trục bằng graphite: chịu nhiệt tốt hơn PTFE; nên chọn loại phù hợp tiêu chuẩn rò rỉ phát thải (ví dụ ISO 15848, API 624) nếu yêu cầu cao.

• Giảm áp khoang thân (body cavity pressure relief): hơi hoặc nước ngưng bị giữ trong khoang giữa bi và thân có thể giãn nở rất mạnh khi nóng lên. Cần có cơ chế xả áp khoang để tránh quá áp cục bộ.

• Bu lông và gioăng thân: nên dùng bu lông chịu nhiệt (ví dụ B16/B7 tùy nhiệt độ) và gioăng spiral wound có lõi graphite.

Giãn nở nhiệt và sốc nhiệt

Hơi quá nhiệt gây giãn nở đáng kể. Nếu bi, đệm và thân van làm từ vật liệu có hệ số giãn nở khác biệt nhiều, van có thể kẹt khi nóng hoặc rò rỉ khi nguội. Hãy ưu tiên van do nhà sản xuất thiết kế riêng cho nhiệt độ cao, có tính toán dung sai giãn nở và gia công bi–đệm chính xác.

Bên cạnh đó, sốc nhiệt khi cấp hơi đột ngột vào đường ống lạnh, hoặc khi nước ngưng gặp hơi nóng, có thể gây ứng suất lớn, thậm chí búa nước (water hammer). Vì vậy cần có quy trình khởi động: xả nước ngưng, gia nhiệt đường ống từ từ, mở van chậm.

Tiêu chuẩn và chứng nhận cần kiểm tra

Một chiếc van bi chịu nhiệt cao đáng tin cậy nên được sản xuất và thử nghiệm theo các tiêu chuẩn rõ ràng:

• Thiết kế: API 608, API 6D, ISO 17292, ASME B16.34.

• Thử nghiệm: API 598 hoặc ISO 5208 (thử áp suất và độ kín).

• An toàn cháy: API 607 / ISO 10497 (fire-safe) khi hệ thống có rủi ro cháy.

• Vật liệu và chất lượng: chứng chỉ vật liệu 3.1, quy trình hàn và xử lý nhiệt đạt chuẩn; với hệ thống áp lực, cần phù hợp chỉ thị PED hoặc quy chuẩn an toàn nồi hơi, thiết bị áp lực của địa phương.

Truyền động và vận hành

Van bi cỡ nhỏ có thể vận hành bằng tay gạt hoặc tay quay hộp số. Với van lớn, tự động hóa hoặc điều khiển từ xa, cần bộ truyền động khí nén hoặc điện. Khi đó cần lưu ý:

• Mô-men xoắn tính cho điều kiện nóng và có áp (thường lớn hơn khi lắp đặt ở nhiệt độ môi trường).

• Bộ truyền động phải được cách ly nhiệt hợp lý, dùng giá đỡ/cổ nối chịu nhiệt.

• Chế độ an toàn khi mất nguồn (fail-safe: fail-open hoặc fail-close) phù hợp quy trình.

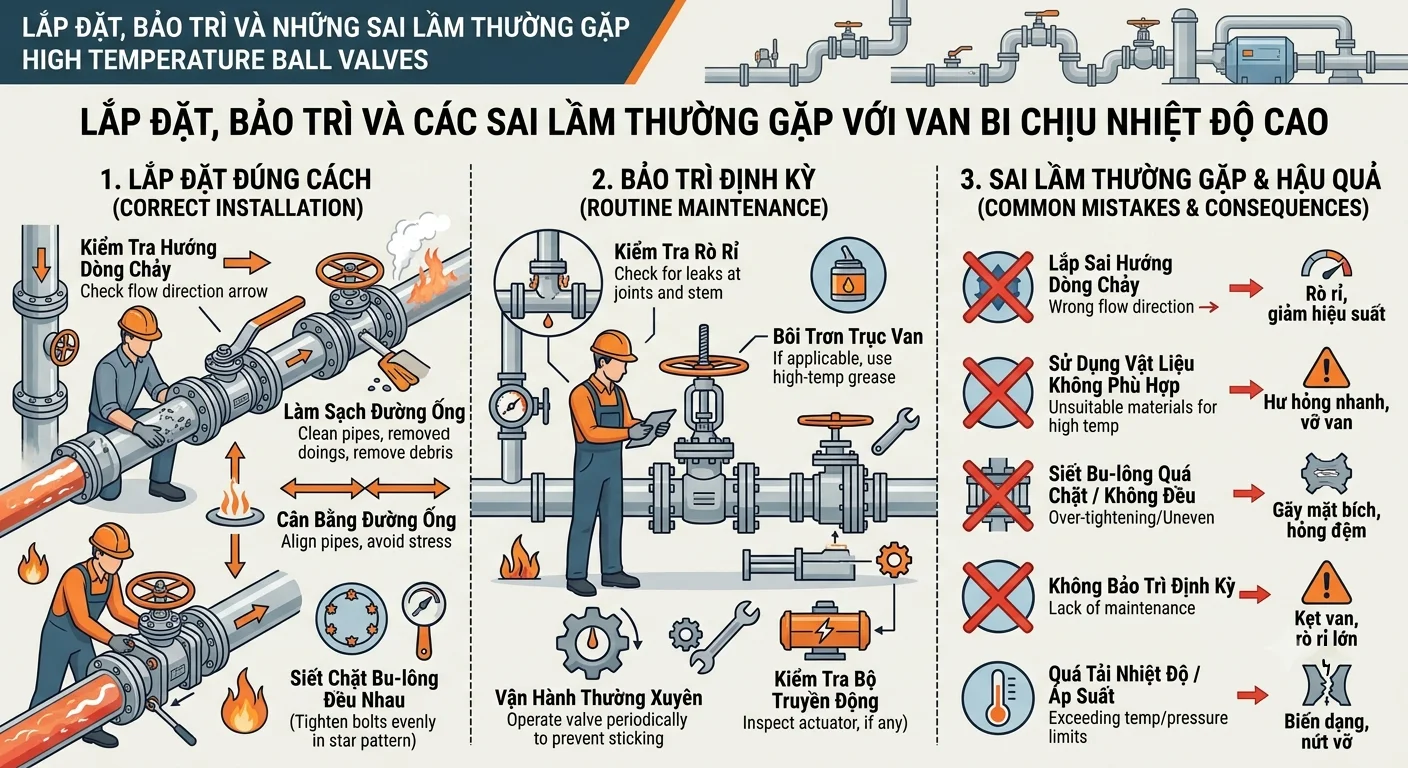

Lắp đặt, bảo trì và những sai lầm thường gặp

Nhiều sự cố van bi hơi quá nhiệt không đến từ lỗi sản xuất mà từ lựa chọn và sử dụng sai. Một số sai lầm hay gặp:

• Dùng van đệm PTFE cho hơi quá nhiệt vượt giới hạn polymer.

• Chỉ nhìn Class áp lực mà không tra bảng P–T theo vật liệu.

• Dùng van bi để điều tiết lưu lượng, làm bi và đệm mòn nhanh.

• Không xả nước ngưng, không gia nhiệt từ từ trước khi cấp hơi.

• Bỏ qua xả áp khoang thân và hướng lắp đặt theo chiều dòng chảy (với van có hướng).

Về bảo trì, nên kiểm tra định kỳ độ kín trục, siết lại gland packing theo khuyến cáo, kiểm tra rò rỉ qua đệm, và thay thế đệm/gioăng theo chu kỳ vận hành thay vì chờ đến khi hỏng.

Danh sách kiểm tra nhanh khi chọn High Temperature Ball Valves

1. Xác định nhiệt độ và áp suất vận hành, nhiệt độ/áp suất đỉnh.

2. Tra bảng P–T (ASME B16.34) theo đúng vật liệu để chọn Class.

3. Chọn vật liệu thân: WCB, WC6, WC9, F91 hoặc thép không gỉ phù hợp nhiệt độ dài hạn.

4. Chọn đệm: graphite hoặc kim loại phủ Stellite/carbide tungsten cho nhiệt độ cao.

5. Chọn kiểu van: floating hay trunnion theo kích thước và áp suất.

6. Yêu cầu cổ van kéo dài, trục chống thổi bật, xả áp khoang thân.

7. Kiểm tra tiêu chuẩn: API 608/6D, API 598, API 607, chứng chỉ vật liệu.

8. Xác định cấp rò rỉ yêu cầu và phương án truyền động.

9. Lập quy trình khởi động, bảo trì phù hợp.

Kết luận

Chọn High Temperature Ball Valve cho hơi nước quá nhiệt là bài toán kết hợp giữa định mức áp suất–nhiệt độ, vật liệu thân, vật liệu đệm kín và kết cấu van. Hãy bắt đầu từ điều kiện làm việc thực tế, tra đúng bảng P–T, ưu tiên đệm graphite hoặc kim loại phủ cứng khi nhiệt độ cao, và chỉ làm việc với nhà cung cấp có đầy đủ chứng nhận, thử nghiệm. Một lựa chọn đúng ngay từ đầu giúp hệ thống vận hành an toàn, giảm thất thoát hơi và tiết kiệm đáng kể chi phí bảo trì về lâu dài.

Lưu ý: các giá trị nhiệt độ nêu trên mang tính tham khảo chung. Giới hạn cụ thể phụ thuộc vào mác vật liệu, áp suất và thiết kế của từng nhà sản xuất; hãy đối chiếu với catalogue và bảng P–T chính thức trước khi đặt hàng.
