Van tay khí nén là gì? Tổng hợp kiến thức từ A đến Z cho người mới

Trong các hệ thống khí nén, từ xưởng cơ khí nhỏ đến dây chuyền sản xuất lớn, có một thiết bị rất quen thuộc nhưng lại cực kỳ quan trọng: van tay inox khí nén. Nếu bạn mới bắt đầu tìm hiểu về khí nén, bài viết này sẽ giúp bạn nắm được từ khái niệm, cấu tạo, nguyên lý, cách phân loại cho đến cách chọn, lắp đặt và bảo dưỡng.

Van tay khí nén là gì?

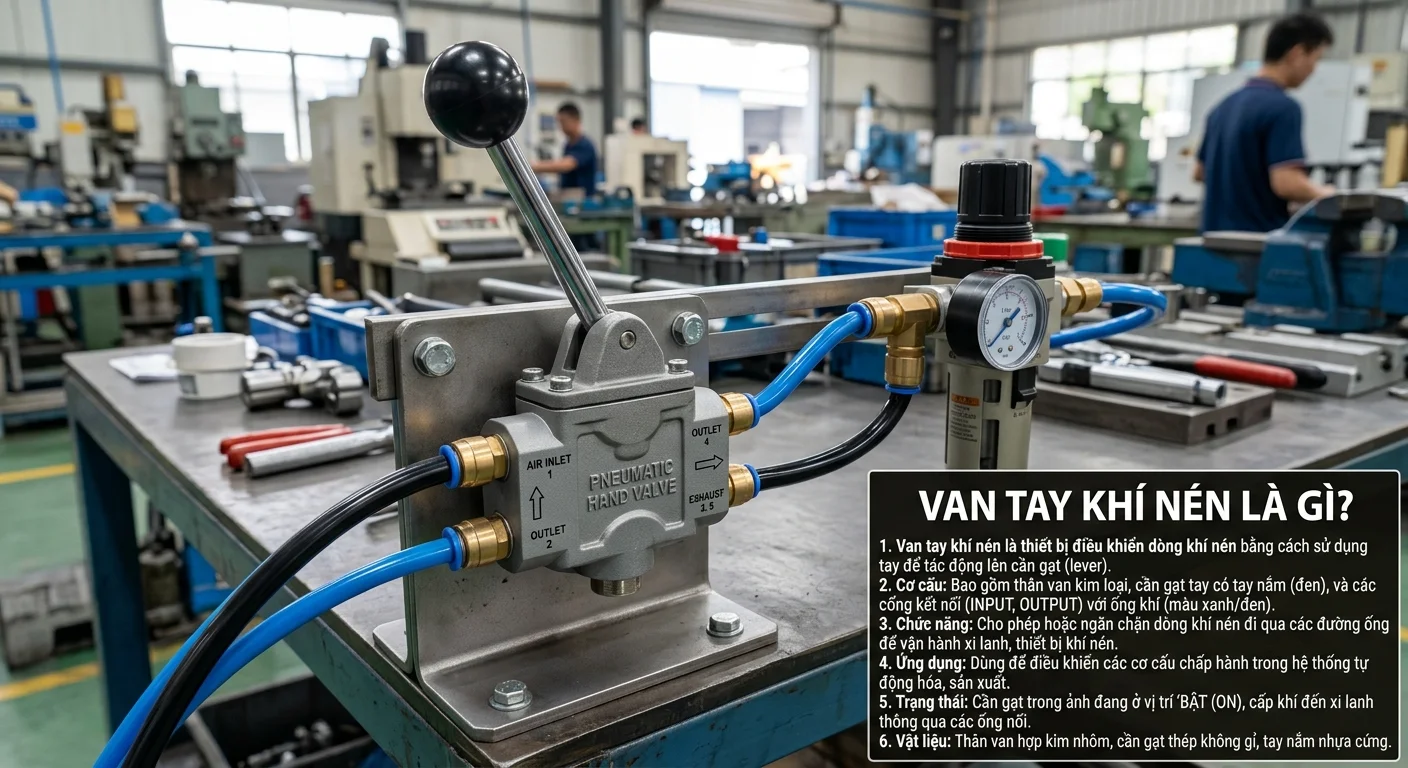

Van tay inox khí nén (còn gọi là van gạt tay khí nén hay van điều khiển bằng tay) là thiết bị cơ học dùng để đóng, mở hoặc chuyển hướng dòng khí nén trong hệ thống bằng chính lực của bàn tay: gạt cần, bấm nút hoặc nhấn bàn đạp. Đây là một trong những loại van đảo chiều cơ bản và phổ biến nhất, giúp người vận hành kiểm soát trực tiếp hoạt động của các thiết bị ngoại vi như xi lanh khí nén, bộ lọc hoặc các loại van khác.

Điểm khác biệt lớn nhất so với van điện từ là van tay không cần nguồn điện hay tín hiệu điều khiển. Người dùng thao tác thế nào, van phản ứng thế đó.

Cấu tạo và nguyên lý hoạt động

Cấu tạo cơ bản

Một van gạt tay khí nén thông thường gồm các bộ phận chính sau:

• Thân van: thường làm bằng hợp kim nhôm, đồng hoặc inox để chịu áp lực cao và chống ăn mòn. Trên thân có khoan các lỗ (cổng) để dẫn khí vào/ra.

• Cần gạt (hoặc nút nhấn): bộ phận tác động trực tiếp từ tay người dùng.

• Nòng van (spool): trục kim loại nằm bên trong thân van. Khi gạt cần, nòng van di chuyển qua lại để đóng hoặc mở các đường dẫn khí.

• Lò xo hoàn nguyên (tùy loại): đẩy cần gạt về vị trí ban đầu khi người dùng buông tay.

• Gioăng, phớt làm kín: ngăn rò rỉ khí giữa các khoang trong van.

Nguyên lý hoạt động

Khi người vận hành tác động lên cần gạt, nòng van dịch chuyển sang vị trí mới. Việc này làm thay đổi đường đi của khí nén: cổng cấp khí (P) được nối với cổng làm việc (A hoặc B), trong khi cổng còn lại được nối với cổng xả (R hoặc S). Nhờ vậy, khí nén được dẫn đến cơ cấu chấp hành (ví dụ xi lanh) để đẩy ra hoặc kéo về, rồi xả ra ngoài khi kết thúc chu trình.

Phân loại van tay inox khí nén

Theo số cổng và số vị trí

Cách gọi thường gặp là "van x/y", trong đó x là số cổng, y là số vị trí:

• Van 3/2: 3 cổng, 2 vị trí. Dùng cho xi lanh tác động đơn, hoặc để đóng/mở nguồn khí cho cả hệ thống.

• Van 5/2: 5 cổng, 2 vị trí. Điều khiển xi lanh tác động kép, cho phép đẩy và kéo piston.

• Van 5/3: 5 cổng, 3 vị trí. Có thêm vị trí giữa, giúp xi lanh dừng ở vị trí bất kỳ trong hành trình.

• Van 2/2: 2 cổng, 2 vị trí, chỉ có chức năng đóng/mở đơn giản.

Theo kiểu tác động

• Van gạt tay: phổ biến nhất, dễ thao tác và quan sát trạng thái.

• Van nút nhấn: phù hợp thao tác ngắn, dùng nhiều trong thiết bị nhỏ.

• Van đạp chân: để người vận hành rảnh hai tay, thường thấy trong máy ép, máy dập hoặc kẹp chi tiết.

• Van xoay (núm vặn): dùng khi cần đóng mở ổn định, ít thao tác thường xuyên.

Theo cơ chế giữ vị trí

• Có lò xo hồi: buông tay là van tự trở về vị trí ban đầu, an toàn hơn.

• Giữ vị trí (có định vị): van nằm yên ở vị trí vừa gạt cho đến khi gạt lần tiếp theo.

Ứng dụng thực tế

Van tay inox khí nén xuất hiện ở rất nhiều nơi:

• Đóng/mở nguồn khí tổng cho máy hoặc cụm thiết bị.

• Điều khiển xi lanh trong đồ gá, máy kẹp, máy ép thủ công.

• Xả khí, xả nước đọng trong bình tích áp hoặc bộ lọc.

• Hệ thống thử nghiệm, đào tạo, nơi cần thao tác trực tiếp và quan sát rõ ràng.

• Làm van dự phòng khi hệ thống điều khiển điện gặp sự cố.

Ưu điểm và nhược điểm

Ưu điểm

• Cấu tạo đơn giản, giá thành thấp, dễ thay thế.

• Không cần điện nên an toàn trong môi trường dễ cháy nổ, ẩm ướt.

• Điều khiển trực quan, người dùng thấy ngay trạng thái đóng hay mở.

• Độ bền cao, ít hỏng vặt nếu khí sạch.

Nhược điểm

• Phải có người thao tác, không tự động hóa được.

• Tốc độ và độ chính xác phụ thuộc vào người vận hành.

• Không phù hợp cho các chu trình lặp lại liên tục với tần suất cao.

Cách chọn van tay khí nén phù hợp

Để chọn đúng loại van, bạn nên xét các yếu tố sau:

1. Chức năng cần điều khiển: chỉ đóng/mở thì chọn van 2/2 hoặc 3/2; điều khiển xi lanh hai chiều thì chọn van 5/2; cần dừng giữa hành trình thì chọn 5/3.

2. Kích thước cổng ren: phổ biến là ren 1/8", 1/4", 3/8", 1/2". Chọn theo lưu lượng cần thiết và kích thước ống dẫn khí.

3. Áp suất làm việc: đa số van tay chịu được khoảng 8–10 bar; hãy kiểm tra thông số nhà sản xuất và chọn dư một mức an toàn.

4. Vật liệu thân van: hợp kim nhôm cho môi trường thông thường, đồng hoặc inox cho môi trường ẩm, hóa chất.

5. Kiểu tác động: tay gạt, nút nhấn hay đạp chân tùy tư thế làm việc.

6. Thương hiệu và xuất xứ: ưu tiên hãng có bảo hành, có sẵn phụ kiện thay thế như gioăng, lò xo.

Hướng dẫn lắp đặt cơ bản

• Ngắt nguồn khí và xả hết áp trong đường ống trước khi lắp.

• Quấn băng tan (teflon) vào ren, quấn theo chiều siết ren, không quấn quá dày để tránh dằm vào bên trong van.

• Đấu đúng cổng: cổng P nối nguồn khí, A/B nối thiết bị làm việc, R/S là cổng xả. Các cổng thường được dập ký hiệu trên thân van.

• Siết vừa đủ lực: siết quá mạnh có thể làm nứt thân van, đặc biệt với van nhôm.

• Lắp sau bộ lọc, điều áp, tra dầu để khí cấp vào van sạch và ổn định.

• Thử áp từ từ, kiểm tra rò rỉ bằng nước xà phòng trước khi đưa vào vận hành.

Bảo dưỡng và xử lý lỗi thường gặp

Van tay ít hỏng nhưng vẫn cần chăm sóc định kỳ:

• Vệ sinh bên ngoài, kiểm tra cần gạt có bị lỏng, kẹt hay không.

• Đảm bảo khí nén được lọc sạch, tách nước tốt.

• Thay gioăng, phớt định kỳ hoặc khi có dấu hiệu rò khí.

Một số lỗi phổ biến:

Những lưu ý an toàn

• Luôn xả áp trước khi tháo lắp hoặc sửa chữa.

• Không vượt quá áp suất tối đa ghi trên thân van.

• Đeo kính bảo hộ khi làm việc với khí nén, vì khí xả ra có thể cuốn theo bụi và mạt kim loại.

• Với van đạp chân, nên có nắp che để tránh đạp nhầm.

Câu hỏi thường gặp

Van tay inox khí nén khác van điện từ ở điểm nào? Van tay thao tác bằng sức người, không cần điện. Van điện từ điều khiển bằng tín hiệu điện nên tự động hóa được, nhưng giá cao hơn và cần nguồn điện.

Có thể dùng van tay cho nước hoặc dầu không? Không nên, trừ khi nhà sản xuất cho phép. Van khí nén được thiết kế cho khí sạch, dùng với chất lỏng có thể làm hỏng gioăng và sai lệch thông số.

Van 3/2 và 5/2 nên chọn loại nào cho người mới? Nếu chỉ cần đóng/mở khí hoặc điều khiển xi lanh một chiều, hãy chọn 3/2. Nếu điều khiển xi lanh đi và về chủ động, chọn 5/2.

Bao lâu nên bảo dưỡng van tay một lần? Tùy cường độ sử dụng, thông thường kiểm tra mỗi 3–6 tháng và thay gioăng khi cần.

Kết luận

Van tay inox khí nén là thiết bị đơn giản nhưng đóng vai trò nền tảng trong mọi hệ thống khí nén. Hiểu rõ cấu tạo, nguyên lý, cách phân loại và các tiêu chí lựa chọn sẽ giúp bạn mua đúng loại van, lắp đặt chuẩn và vận hành bền bỉ. Hãy bắt đầu từ những loại cơ bản như van 3/2 hay 5/2, làm quen với ký hiệu cổng và nguyên lý đổi hướng dòng khí, rồi dần mở rộng sang các thiết bị điều khiển phức tạp hơn. Chỉ cần nắm chắc những kiến thức này, bạn đã có một nền tảng vững để tiến xa hơn trong lĩnh vực khí nén.
