Van điều áp khí

Ứng dụng quan trọng của van điều áp khí trong hệ thống tự động hóa và công nghiệp nặng

Trong các nhà máy hiện đại, khí nén được ví như "nguồn năng lượng thứ tư" bên cạnh điện, nước và nhiệt. Từ những dây chuyền lắp ráp ô tô cho đến các mỏ khai thác khoáng sản, khí nén vận hành vô số xi lanh, dụng cụ cầm tay, van điều khiển và robot. Tuy nhiên, khí nén sau khi rời máy nén thường có áp suất cao và dao động liên tục, không thể đưa trực tiếp vào từng thiết bị. Đây chính là lúc van điều áp khí xuất hiện như một "người gác cổng" thầm lặng nhưng không thể thiếu.

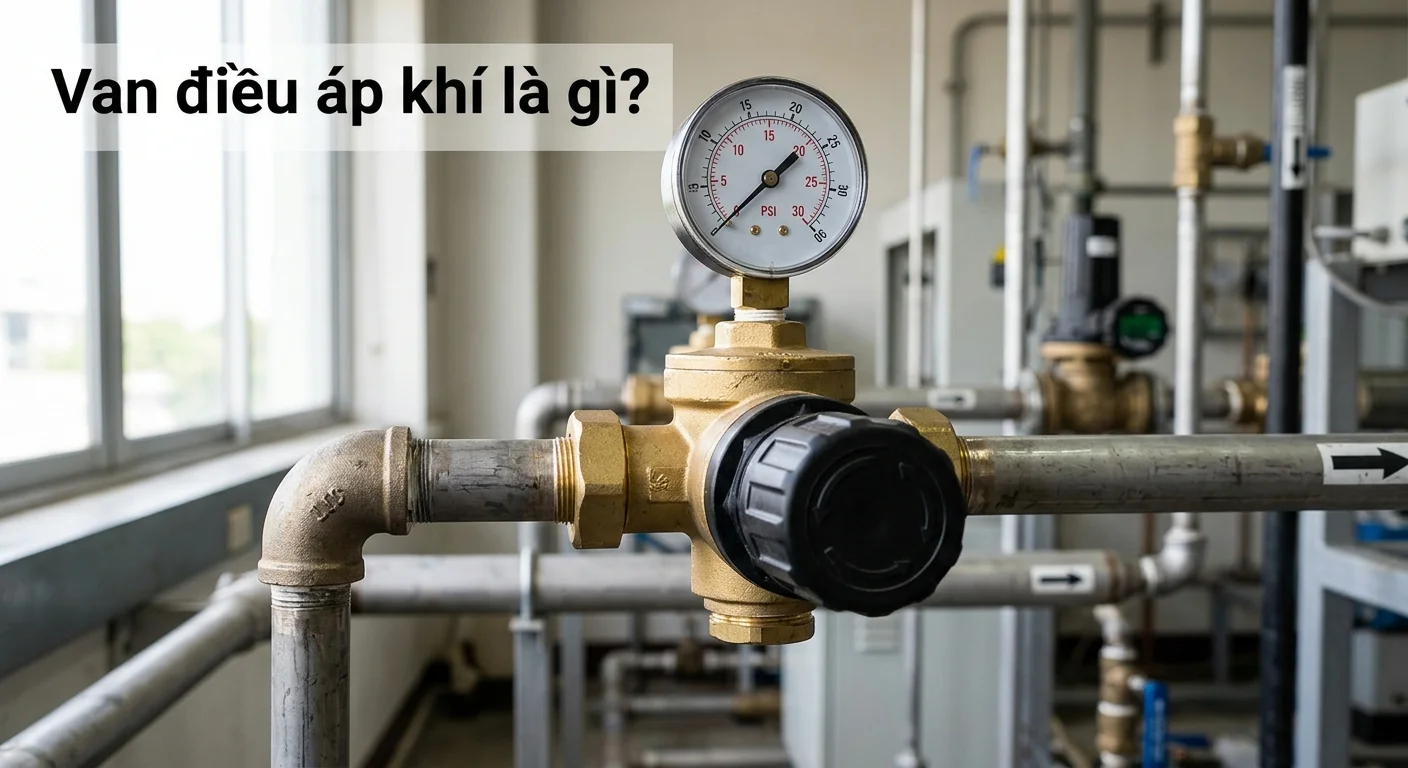

Van điều áp khí là gì?

Van điều áp khí nén (còn gọi là bộ điều áp, regulator) là thiết bị dùng để kiểm soát, giảm và ổn định áp suất khí nén đầu ra, giúp hệ thống vận hành an toàn và chính xác. Dù áp suất đầu vào thay đổi hay lưu lượng tiêu thụ biến động, van vẫn duy trì áp suất đầu ra ở mức đã cài đặt.

Cấu tạo cơ bản

Một van điều áp thông thường gồm các bộ phận chính:

• Núm vặn hoặc tay chỉnh: cho phép người vận hành đặt giá trị áp suất mong muốn.

• Lò xo điều chỉnh: tạo lực tương ứng với mức áp suất đã cài đặt.

• Màng ngăn (diaphragm): cảm nhận áp suất đầu ra và điều khiển độ mở của van.

• Cụm van và đế van: đóng mở dòng khí theo tín hiệu từ màng ngăn.

• Đồng hồ đo áp: hiển thị áp suất thực tế để theo dõi và hiệu chỉnh.

Nguyên lý hoạt động

Khi khí nén đi vào, lực của lò xo đẩy màng ngăn và mở van cho khí đi qua. Khi áp suất phía đầu ra tăng đến giá trị cài đặt, áp lực này đẩy ngược màng ngăn, khiến van thu hẹp hoặc đóng lại. Nếu áp suất đầu ra giảm do thiết bị tiêu thụ nhiều khí, lò xo lại mở van rộng hơn. Quá trình tự cân bằng liên tục này giúp áp suất đầu ra luôn ổn định.

Vì sao van điều áp khí quan trọng trong tự động hóa?

Trong tự động hóa, độ chính xác và tính lặp lại là yếu tố sống còn. Mỗi cơ cấu chấp hành đều có một dải áp suất làm việc tối ưu. Nếu áp suất quá thấp, xi lanh chuyển động yếu, chậm hoặc không đủ lực. Nếu áp suất quá cao, thiết bị mau mòn, tiêu tốn khí và thậm chí hư hỏng. Van điều áp giải quyết bài toán này bằng ba vai trò cốt lõi: ổn định áp suất, bảo vệ thiết bị và tiết kiệm năng lượng.

Các ứng dụng quan trọng trong tự động hóa

Ổn định áp suất cho thiết bị truyền động

Xi lanh khí nén, kẹp khí, tay gắp và các cơ cấu chấp hành khác cần áp suất ổn định để chuyển động đúng hành trình, đúng tốc độ và đúng lực. Van điều áp giữ áp suất không đổi dù nguồn cấp dao động, nhờ đó thiết bị hoạt động chính xác, bền bỉ và giảm sai số giữa các chu kỳ. Với những ứng dụng như gắp thả linh kiện điện tử hay kẹp chi tiết nhỏ, việc điều chỉnh áp suất vừa đủ còn tránh làm biến dạng hoặc trầy xước sản phẩm.

Bộ xử lý khí FRL trong dây chuyền tự động

Trong thực tế, van điều áp hiếm khi đứng riêng lẻ mà thường được kết hợp với bộ lọc khí (Filter) và bộ tra dầu (Lubricator) thành cụm FRL. Bộ lọc loại bỏ nước, bụi và tạp chất; van điều áp ổn định áp suất; bộ tra dầu bôi trơn cho các thiết bị cần dầu. Cụm FRL đặt trước mỗi nhóm thiết bị giúp bảo vệ toàn bộ hệ thống van điện từ, xi lanh và dụng cụ khí nén phía sau.

Dây chuyền lắp ráp ô tô và robot công nghiệp

Ngành sản xuất và chế tạo ô tô phụ thuộc rất nhiều vào khí nén. Các cánh tay robot hàn, sơn và dây chuyền lắp ráp tự động đòi hỏi độ chính xác lặp lại cực kỳ nghiêm ngặt. Van điều áp bảo đảm lực kẹp, áp suất phun sơn và lực siết bu-lông luôn nhất quán, giúp chất lượng sản phẩm đồng đều qua hàng nghìn chu kỳ mỗi ngày.

Máy đóng gói, in ấn và dệt may

Trong máy đóng gói, khí nén điều khiển cơ cấu cắt, hàn miệng túi, đẩy sản phẩm và hút chân không. Áp suất lệch dù nhỏ cũng có thể gây hàn không kín hoặc rách bao bì. Ở ngành in và dệt, van điều áp giúp kiểm soát lực căng, lực ép con lăn và hệ thống thổi sợi, đảm bảo thành phẩm đẹp và đồng nhất.

Ngành thực phẩm và dược phẩm

Ngành chế biến thực phẩm và dược phẩm đòi hỏi độ tin cậy cao và vệ sinh nghiêm ngặt. Van điều áp được dùng để cấp khí ổn định cho các van điều khiển, hệ thống chiết rót và đóng gói tự động, kết hợp với bộ lọc khí sạch để loại bỏ dầu, hơi ẩm và vi khuẩn. Các dòng van làm từ thép không gỉ hoặc vật liệu chuyên dụng giúp đáp ứng tiêu chuẩn vệ sinh và chống ăn mòn.

Ứng dụng trong công nghiệp nặng

Khai thác mỏ và luyện kim

Môi trường mỏ và nhà máy luyện kim khắc nghiệt: nhiều bụi, rung động mạnh, nhiệt độ cao và áp suất lớn. Van điều áp cung cấp khí nén ổn định cho thiết bị khoan, búa khí và hệ thống điều khiển tự động trong điều kiện áp lực cao. Việc kiểm soát áp suất tốt giúp thiết bị làm việc hiệu quả, giảm sự cố và kéo dài tuổi thọ máy móc.

Dầu khí và hóa chất

Trong lĩnh vực dầu khí và hóa chất, van điều áp không chỉ dùng cho khí nén mà còn cho nhiều loại khí công nghiệp khác nhau như nitơ, oxy, hydro hay khí tự nhiên. Chúng được dùng để cấp khí cho thiết bị đo lường, hệ thống điều khiển van, dây chuyền xử lý và các bình chứa áp lực. Ở những khu vực nguy cơ cháy nổ, việc chọn van có vật liệu và tiêu chuẩn phù hợp là yêu cầu bắt buộc để bảo đảm an toàn.

Nhà máy điện, xi măng và thép

Tại các nhà máy nhiệt điện, xi măng hay luyện thép, khí nén được dùng để thổi bụi, vận chuyển vật liệu, điều khiển van công nghiệp cỡ lớn và vận hành hệ thống lọc bụi túi. Van điều áp giúp duy trì áp suất đúng mức cho các hệ thống này, tránh thổi quá mạnh làm hỏng túi lọc hoặc quá yếu khiến bụi không được làm sạch.

Đóng tàu và cơ khí nặng

Trong đóng tàu, chế tạo kết cấu thép và cơ khí nặng, nhiều dụng cụ khí nén công suất lớn như máy mài, máy đục, súng phun cát và máy siết bu-lông được sử dụng liên tục. Van điều áp bảo vệ dụng cụ khỏi áp suất vượt ngưỡng và giúp công nhân làm việc an toàn hơn.

Bảo vệ hệ thống và tiết kiệm năng lượng

Bảo vệ hệ thống và máy móc

Áp suất từ máy nén khí thường cao hơn nhiều so với nhu cầu của từng thiết bị. Van điều áp giảm áp suất xuống mức phù hợp, tránh quá áp gây rò rỉ, nứt vỡ ống dẫn hoặc hư hỏng linh kiện. Đồng thời, nó giảm sốc áp suất, hạn chế mài mòn các phớt, gioăng và chi tiết chuyển động.

Tối ưu hiệu suất và tiết kiệm năng lượng

Tạo ra khí nén là quá trình tiêu tốn điện năng đáng kể. Theo kinh nghiệm thực tế trong ngành, chỉ cần giảm áp suất làm việc không cần thiết đi một chút, doanh nghiệp đã có thể cắt giảm đáng kể điện năng của máy nén, đồng thời giảm lượng khí rò rỉ. Việc kiểm soát lượng khí tiêu thụ vừa đủ cho từng công cụ, máy móc như máy siết bu-lông, máy dập hay dây chuyền lắp ráp tự động giúp tránh lãng phí năng lượng và giảm chi phí vận hành.

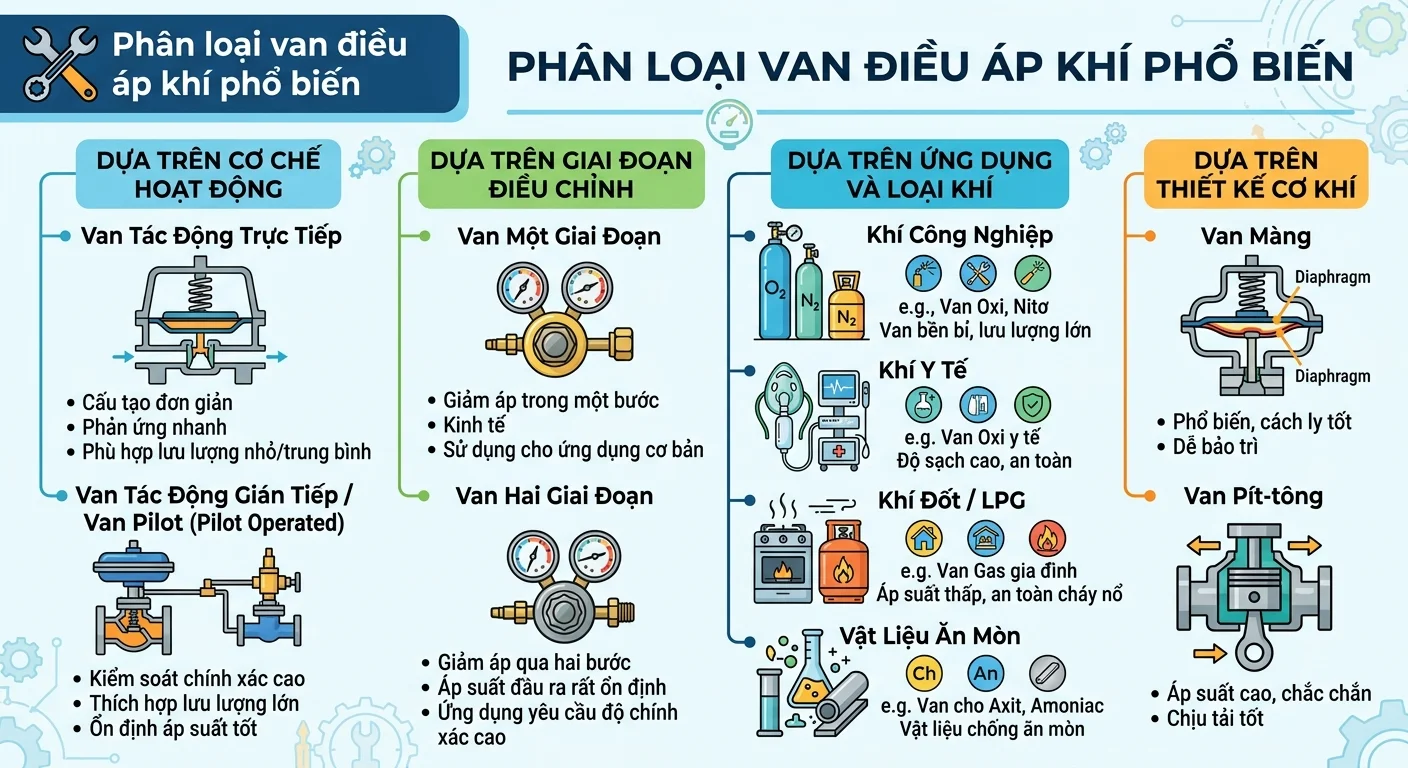

Phân loại van điều áp khí phổ biến

• Van điều áp cơ khí (tay chỉnh): đơn giản, giá thành thấp, phổ biến trong các cụm FRL và máy móc thông thường.

• Van điều áp chính xác (precision regulator): độ nhạy và độ ổn định cao, phù hợp cho thiết bị đo lường, phòng thí nghiệm và dây chuyền yêu cầu độ chính xác cao.

• Van điều áp điện tử tỷ lệ (electro-pneumatic regulator): điều khiển áp suất qua tín hiệu điện (4–20 mA hoặc 0–10 V), tích hợp tốt với PLC và hệ thống tự động hóa, cho phép thay đổi áp suất linh hoạt theo chương trình.

• Van điều áp có xả áp (relieving) và không xả áp (non-relieving): khác nhau ở khả năng xả bớt khí khi áp suất đầu ra vượt mức cài đặt.

• Van điều áp áp suất cao: dùng cho khí công nghiệp, bình chứa và các hệ thống chịu áp lực lớn.

Những lưu ý khi lựa chọn và sử dụng van điều áp khí

Để phát huy tối đa hiệu quả, người dùng nên cân nhắc các yếu tố sau:

• Dải áp suất làm việc: chọn van có dải điều chỉnh phù hợp, thường để áp suất cài đặt nằm trong khoảng giữa của dải.

• Lưu lượng yêu cầu: van quá nhỏ sẽ gây sụt áp khi tải lớn, van quá lớn gây lãng phí và kém nhạy.

• Kích thước cổng nối: phù hợp với đường ống để tránh tổn thất áp suất.

• Vật liệu: đồng, nhôm, thép không gỉ hoặc nhựa kỹ thuật tùy môi trường và loại khí.

• Điều kiện môi trường: nhiệt độ, độ ẩm, bụi, hóa chất ăn mòn hoặc nguy cơ cháy nổ.

• Tiêu chuẩn và thương hiệu: ưu tiên sản phẩm có chứng nhận, nguồn gốc rõ ràng và dịch vụ bảo hành đáng tin cậy.

Về bảo trì, cần kiểm tra định kỳ đồng hồ áp, màng ngăn và phớt; xả nước ngưng thường xuyên; lắp bộ lọc phía trước van; và không vặn núm điều chỉnh vượt quá giới hạn cho phép. Một chiếc van được lắp đặt đúng cách và bảo dưỡng tốt có thể hoạt động ổn định trong nhiều năm.

Xu hướng phát triển

Cùng với làn sóng công nghiệp 4.0, van điều áp ngày càng được số hóa. Các dòng van điện tử tỷ lệ tích hợp cảm biến và giao tiếp mạng công nghiệp cho phép giám sát áp suất theo thời gian thực, điều chỉnh từ xa và phát hiện sớm bất thường như rò rỉ hoặc sụt áp. Dữ liệu này hỗ trợ bảo trì dự đoán, giảm thời gian dừng máy và tối ưu chi phí năng lượng cho toàn nhà máy. Bên cạnh đó, xu hướng thu nhỏ kích thước, tăng độ chính xác và dùng vật liệu thân thiện môi trường cũng đang được nhiều nhà sản xuất chú trọng.

Kết luận

Van điều áp khí tuy là một thiết bị nhỏ trong tổng thể hệ thống, nhưng đóng vai trò then chốt đối với sự an toàn, độ chính xác và hiệu quả kinh tế của sản xuất công nghiệp. Trong tự động hóa, nó giúp các cơ cấu chấp hành hoạt động đúng hành trình và đồng đều. Trong công nghiệp nặng, nó bảo vệ máy móc khỏi quá áp, hỗ trợ vận hành ổn định trong môi trường khắc nghiệt. Đầu tư chọn đúng loại van, lắp đặt đúng kỹ thuật và bảo trì đều đặn chính là cách doanh nghiệp bảo vệ tài sản, nâng cao chất lượng sản phẩm và tiết kiệm chi phí lâu dài.
