Cấu tạo của van khóa nước

Cấu tạo của van khóa nước: các bộ phận chính và nguyên lý hoạt động

Trong mọi hệ thống cấp thoát nước, từ nhà ở dân dụng đến nhà máy công nghiệp, van khóa nước là thiết bị không thể thiếu. Chỉ với một thao tác xoay hoặc gạt, người dùng có thể đóng, mở hoặc điều tiết dòng chảy. Tuy nhiên, để chọn đúng loại van, lắp đặt chuẩn và bảo trì hiệu quả, bạn cần hiểu rõ cấu tạo bên trong của nó. Bài viết này sẽ giúp bạn nắm được các bộ phận chính, chức năng của từng bộ phận và sự khác biệt về cấu tạo giữa các loại van phổ biến.

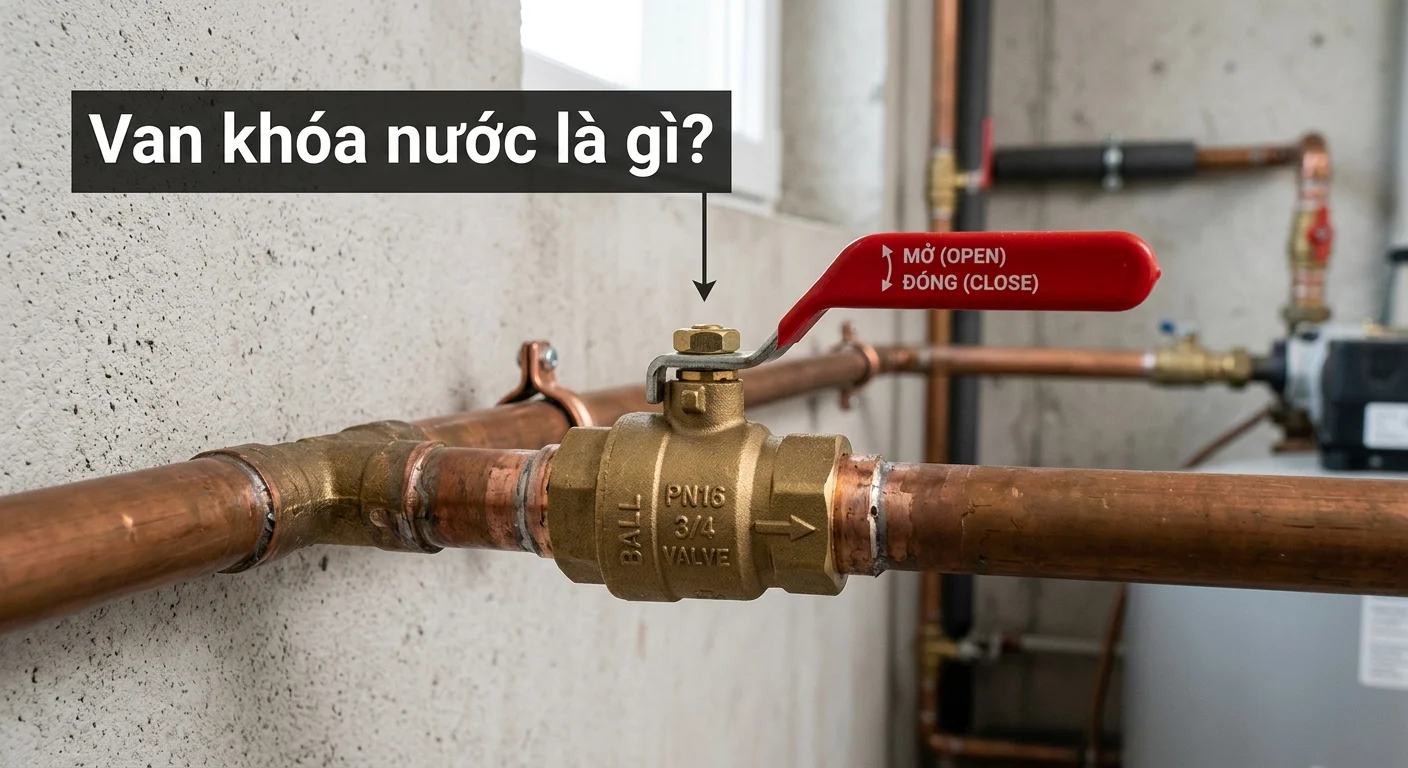

Van khóa nước là gì?

Van khóa nước là thiết bị cơ khí dùng để đóng, mở hoặc điều chỉnh lưu lượng nước chảy trong đường ống. Tùy theo nhu cầu sử dụng, van có thể được vận hành bằng tay (tay gạt, tay quay), bằng điện hoặc bằng khí nén. Dù thuộc loại nào, van khóa nước cũng có một số bộ phận cơ bản giống nhau, chỉ khác nhau ở hình dạng và cơ chế đóng mở của bộ phận chắn dòng.

Các bộ phận chính của Cấu tạo của van khóa nước

Thân van (Body)

Thân van là khung bên ngoài của van, đóng vai trò chịu áp lực của dòng nước và chứa toàn bộ các chi tiết bên trong. Đây là bộ phận có kích thước lớn nhất và quyết định độ bền của van.

Tùy môi trường sử dụng, thân van được chế tạo từ nhiều vật liệu khác nhau:

• Đồng thau: phổ biến trong van dân dụng, bền, chống ăn mòn tốt, giá hợp lý.

• Inox (thép không gỉ): chống gỉ, chịu áp lực và nhiệt độ cao, phù hợp môi trường hóa chất, thực phẩm hoặc nước sạch yêu cầu vệ sinh.

• Gang: chịu lực tốt, thường dùng cho van cỡ lớn trong hệ thống cấp nước, cứu hỏa, xử lý nước thải.

• Nhựa (PVC, uPVC, PPR): nhẹ, giá rẻ, không bị ăn mòn, thích hợp cho hệ thống nước sinh hoạt và nông nghiệp.

Hai đầu của thân van là phần kết nối với đường ống, có thể ở dạng ren, mặt bích, hàn hoặc nối nhanh (clamp).

Bộ phận đóng/mở (lõi van)

Đây là "trái tim" của van, trực tiếp chặn hoặc cho phép nước đi qua. Mỗi loại van sử dụng một dạng lõi riêng:

• Bi van: là một quả cầu kim loại (hoặc nhựa) được khoan lỗ xuyên tâm, dùng trong van bi. Khi lỗ khoan thẳng hàng với đường ống, nước chảy qua; khi xoay 90 độ, phần thân cầu đặc chắn ngang và dòng nước bị chặn.

• Đĩa van / cánh cổng: là dạng đĩa phẳng hoặc dạng cánh cửa trượt lên xuống, dùng trong van cổng (van cửa) và van cầu. Đĩa nâng lên thì nước chảy, hạ xuống thì nước bị chặn.

• Cánh bướm: là đĩa tròn dẹt xoay quanh một trục, dùng trong van bướm. Khi đĩa nằm song song với dòng chảy, nước đi qua gần như tự do; khi xoay vuông góc, dòng nước bị chắn lại.

Trục van (Stem)

Trục van là thanh kim loại nối từ tay vặn hoặc cần gạt xuống bộ phận đóng mở. Nhiệm vụ của trục là truyền lực xoay hoặc lực nâng hạ từ người vận hành xuống lõi van. Trục thường làm bằng inox hoặc đồng để chịu mài mòn và chống ăn mòn.

Có hai kiểu trục thường gặp: trục xoay (chỉ quay tại chỗ, như ở van bi và van bướm) và trục nâng (vừa quay vừa di chuyển lên xuống, như ở van cổng và van cầu). Trục nâng thường có ren để chuyển chuyển động xoay thành chuyển động tịnh tiến.

Gioăng làm kín (Gasket / O-ring)

Gioăng là chi tiết nhỏ nhưng giữ vai trò quyết định trong việc chống rò rỉ. Chúng được đặt ở các vị trí tiếp xúc như quanh bi van, quanh trục van, giữa thân và nắp van hoặc ở mặt bích. Vật liệu phổ biến gồm:

• Teflon (PTFE): chịu nhiệt, chịu hóa chất, ma sát thấp.

• Cao su EPDM: đàn hồi tốt, phù hợp nước nóng và nước sinh hoạt.

• Cao su NBR, Viton: dùng cho môi trường dầu hoặc hóa chất đặc thù.

Sau thời gian dài sử dụng, gioăng bị chai cứng hoặc mòn là nguyên nhân hàng đầu khiến van bị rỉ nước.

Tay cầm / tay vặn (Handle)

Đây là bộ phận người dùng thao tác trực tiếp. Tay cầm có hai dạng chính: tay gạt (đóng mở nhanh chỉ với góc quay 90 độ, thường thấy ở van bi, van bướm) và tay quay / vô lăng (cần xoay nhiều vòng, cho phép điều chỉnh lưu lượng chính xác và giảm nguy cơ búa nước, thường dùng ở van cổng, van cầu). Tay cầm thường được làm từ thép sơn tĩnh điện, inox, gang hoặc nhựa.

Nắp van / ốc siết (Bonnet / Gland nut)

Nắp van là phần che phía trên thân, giúp cố định trục van và làm kín phần thân phía trên. Đi kèm là ốc siết (gland nut) dùng để ép chặt bộ làm kín quanh trục. Khi van bắt đầu rỉ nhẹ ở trục, đôi khi chỉ cần siết nhẹ ốc này là khắc phục được.

Cấu tạo của van khóa nước đặc trưng của một số loại van phổ biến

Van bi

Van bi gồm thân van, bi van có lỗ xuyên tâm, hai vòng đệm làm kín (thường bằng Teflon), trục van và tay gạt. Ưu điểm là đóng mở nhanh, kín khít, ít bị kẹt, nên rất phổ biến trong nhà ở. Nhược điểm là không phù hợp để điều tiết lưu lượng tinh vi vì dễ mòn gioăng nếu để mở một phần trong thời gian dài.

Van cổng (van cửa)

Van cổng có thân, nắp, trục nâng, tay quay và một đĩa hoặc cánh cổng trượt lên xuống vuông góc với dòng chảy. Khi mở hoàn toàn, đĩa được nâng khỏi đường nước nên tổn thất áp suất rất nhỏ. Loại van này thường dùng cho đường ống cỡ lớn, nơi cần đóng mở hoàn toàn và ít thao tác.

Van bướm

Van bướm có cấu tạo gọn nhẹ gồm thân, đĩa cánh bướm, trục và gioăng làm kín bao quanh đĩa, vận hành bằng tay gạt, tay quay hộp số hoặc bộ điều khiển điện/khí nén. Van có kích thước nhỏ gọn, giá thành thấp ở cỡ lớn và đóng mở nhanh, thích hợp cho hệ thống cấp nước, xử lý nước, phòng cháy chữa cháy.

Van cầu

Van cầu có thân dạng hình cầu, bên trong có đĩa van ép xuống đế van để chặn dòng. Đường nước đi qua van thường bị đổi hướng nên có tổn thất áp lực lớn hơn, nhưng đổi lại van điều tiết lưu lượng rất tốt và đóng kín chắc chắn.

Nguyên lý hoạt động chung

Dù khác nhau về hình dạng, các loại van khóa nước đều hoạt động theo nguyên tắc: người dùng tác động lên tay cầm, lực được truyền qua trục van xuống bộ phận đóng mở. Bộ phận này di chuyển hoặc xoay để mở thông hoặc chặn đường nước, trong khi gioăng bảo đảm không có nước rò ra ngoài hay lọt qua khe hở khi van ở trạng thái đóng.

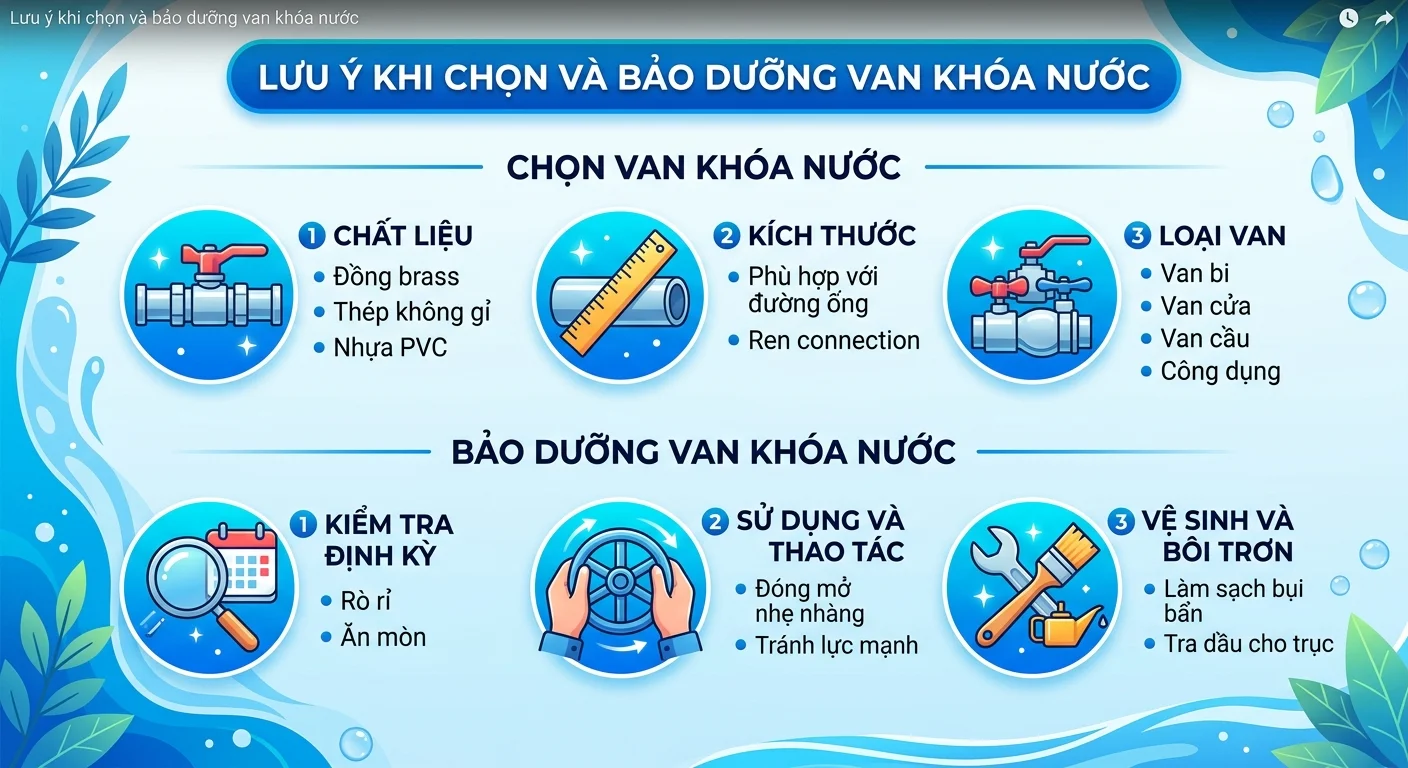

Lưu ý khi chọn và bảo dưỡng van khóa nước

• Chọn đúng vật liệu: dùng van đồng hoặc inox cho đường nước nóng và nơi chịu áp lực cao; van nhựa cho hệ thống nước lạnh, tưới tiêu.

• Chọn đúng kích thước và kiểu kết nối: đường kính van phải khớp đường ống; loại ren, bích hay hàn cần phù hợp với hệ thống hiện có.

• Chú ý áp lực làm việc (PN): van phải chịu được áp suất tối đa của hệ thống.

• Vận hành đều đặn: với các van ít dùng, nên đóng mở định kỳ để tránh kẹt do cặn bẩn và rỉ sét.

• Kiểm tra gioăng: nếu phát hiện rỉ nước ở trục hoặc khớp nối, hãy kiểm tra và thay gioăng kịp thời.

• Không dùng van bi để điều tiết: để van bi ở trạng thái mở một phần lâu ngày sẽ làm mòn gioăng và rút ngắn tuổi thọ.

Kết luận

Cấu tạo của van khóa nước tuy nhỏ nhưng có cấu tạo khá tinh tế, gồm thân van, bộ phận đóng mở, trục van, gioăng làm kín, tay cầm và nắp van cùng ốc siết. Mỗi bộ phận đảm nhận một chức năng riêng, phối hợp với nhau để kiểm soát dòng nước an toàn và hiệu quả. Hiểu rõ cấu tạo giúp bạn chọn đúng loại van cho từng nhu cầu, lắp đặt đúng kỹ thuật và phát hiện sớm sự cố để bảo trì kịp thời, từ đó kéo dài tuổi thọ cho cả hệ thống đường ống.
