Hướng dẫn cơ bản về Metal Valves: Loại, chức năng và ứng dụng

Metal Valve là gì?

Metal Valve (van kim loại) là thiết bị cơ khí được chế tạo từ các vật liệu kim loại bền vững như inox (thép không gỉ), thép carbon, gang, đồng hoặc đồng thau. Van được lắp trên hệ thống đường ống để kiểm soát, đóng/mở hoặc điều tiết dòng chảy của chất lỏng, khí, hơi nước và đôi khi cả các hỗn hợp có chứa chất rắn.

So với van nhựa (PVC, UPVC, PP), van kim loại có khả năng chịu áp suất, chịu nhiệt và chịu va đập vượt trội. Vì vậy, chúng được sử dụng rộng rãi trong các hệ thống công nghiệp, dân dụng và hạ tầng kỹ thuật, nơi yêu cầu độ bền và độ an toàn cao.

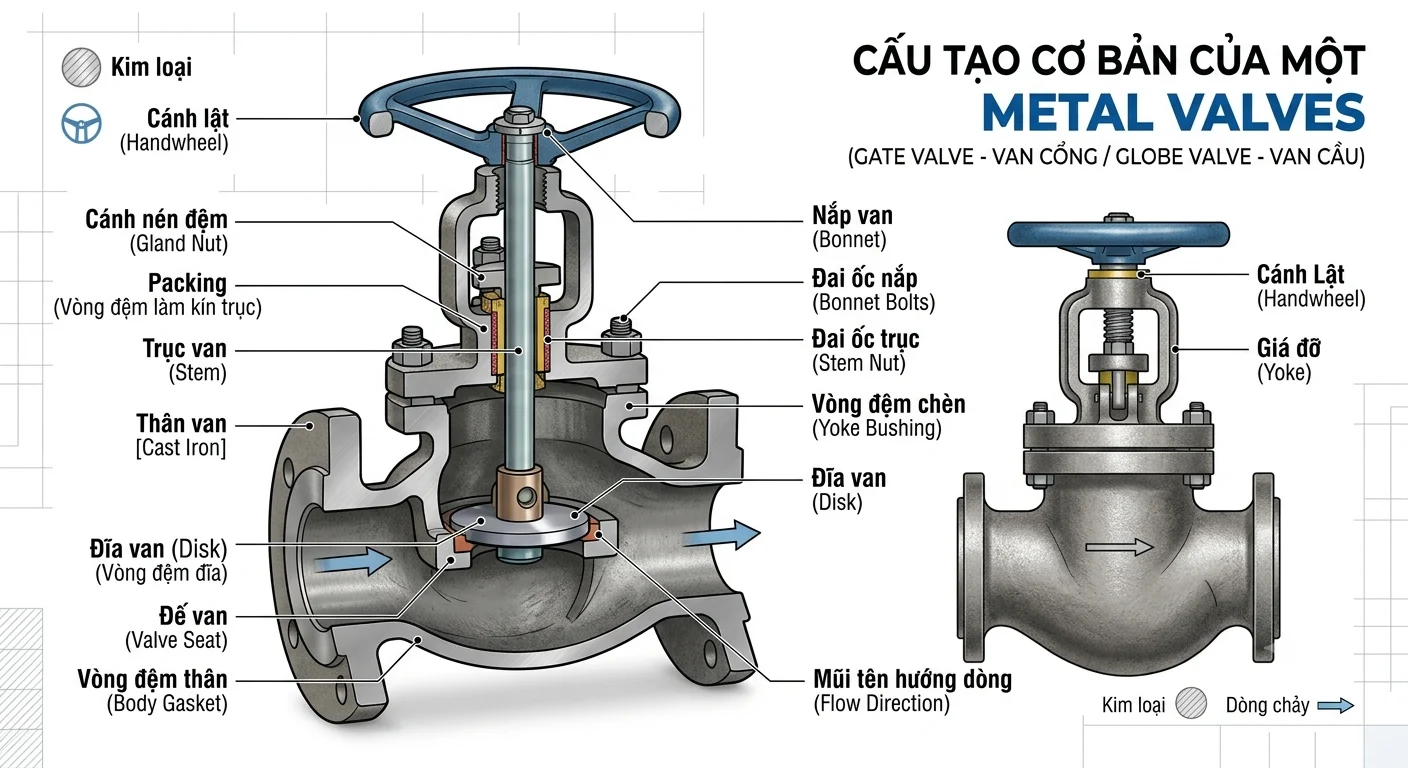

Cấu tạo cơ bản của một Metal Valves

Dù có nhiều kiểu dáng khác nhau, hầu hết các loại van kim loại đều gồm những bộ phận chính sau:

• Thân van (Body): Bộ phận chịu áp lực chính, chứa các chi tiết bên trong và kết nối với đường ống.

• Đĩa van / bi van / cánh van (Disc, Ball, Plug): Bộ phận trực tiếp đóng, mở hoặc điều tiết dòng chảy.

• Trục van (Stem): Truyền chuyển động từ tay vặn hoặc bộ truyền động đến bộ phận đóng mở bên trong.

• Ghế van (Seat): Bề mặt tiếp xúc kín với đĩa hoặc bi để ngăn rò rỉ khi van đóng.

• Nắp van (Bonnet): Che phủ phần trên của thân van, tạo không gian cho trục van hoạt động.

• Bộ phận làm kín (Packing, Gasket, O-ring): Ngăn rò rỉ tại trục và các mối nối.

• Tay vặn hoặc bộ truyền động (Handle/Actuator): Cho phép vận hành bằng tay, khí nén, điện hoặc thủy lực.

Các loại Metal Valves phổ biến

Van bi (Ball Valve)

Van bi sử dụng một viên bi đục lỗ ở giữa. Khi xoay tay gạt một góc 90 độ, lỗ trên viên bi thẳng hàng hoặc vuông góc với dòng chảy để mở hoặc đóng hoàn toàn.

Ưu điểm: Đóng mở nhanh, kín khít, ít bị rò rỉ, tổn thất áp suất thấp, dễ vận hành.
Hạn chế: Không phù hợp để điều tiết lưu lượng chính xác vì dễ làm mòn bi và ghế van khi mở một phần.
Ứng dụng: Hệ thống cấp nước, khí nén, dầu khí, hóa chất, đường ống gas.

Van cổng (Gate Valve)

Van cổng dùng một đĩa van trượt lên xuống như một cánh cổng, vuông góc với dòng chảy. Khi nâng đĩa lên hoàn toàn, dòng chảy đi thẳng qua gần như không bị cản trở.

Ưu điểm: Tổn thất áp suất thấp khi mở hoàn toàn, phù hợp với đường ống cỡ lớn, độ bền cao.
Hạn chế: Đóng mở chậm, không dùng để điều tiết vì đĩa van dễ rung và bị mài mòn khi mở một phần.
Ứng dụng: Hệ thống cấp thoát nước, phòng cháy chữa cháy, nhà máy xử lý nước, đường ống dẫn dầu.

Van cầu (Globe Valve)

Van cầu có thân hình dạng cầu, đĩa van di chuyển vuông góc với ghế van. Dòng chảy đi qua đường cong hình chữ S bên trong thân van nên có thể điều chỉnh lưu lượng rất chính xác.

Ưu điểm: Điều tiết lưu lượng tốt, đóng kín chắc chắn, dễ bảo trì.
Hạn chế: Tổn thất áp suất lớn hơn van bi và van cổng.
Ứng dụng: Hệ thống hơi nước, nước nóng, hệ thống làm mát, đường ống cần kiểm soát lưu lượng chính xác.

Van bướm (Butterfly Valve)

Van bướm dùng một đĩa tròn xoay quanh trục để đóng hoặc mở. Khi đĩa xoay song song với dòng chảy, van mở; khi vuông góc, van đóng.

Ưu điểm: Nhỏ gọn, nhẹ, giá thành thấp, phù hợp đường ống kích thước lớn và lưu lượng cao, vận hành nhanh.
Hạn chế: Đĩa van luôn nằm trong dòng chảy nên gây một mức tổn thất áp suất nhất định; khả năng làm kín ở áp suất rất cao kém hơn van bi.
Ứng dụng: Hệ thống HVAC, xử lý nước, thực phẩm và đồ uống, công nghiệp hóa chất.

Van một chiều (Check Valve)

Van một chiều cho chất lỏng hoặc khí đi qua theo một hướng duy nhất và tự động ngăn dòng chảy ngược mà không cần tác động từ bên ngoài. Có nhiều kiểu như van lá lật (swing), van lò xo (lift/spring) và van một chiều dạng đĩa (wafer).

Ưu điểm: Hoạt động tự động, bảo vệ máy bơm và thiết bị khỏi hiện tượng chảy ngược và búa nước.
Hạn chế: Có thể gây tiếng ồn hoặc búa nước nếu chọn sai loại hoặc lắp sai vị trí.
Ứng dụng: Đầu ra của máy bơm, hệ thống cấp nước, nồi hơi, hệ thống khí nén.

Van kim (Needle Valve)

Van kim có đầu van dạng kim nhọn, cho phép điều chỉnh lưu lượng cực nhỏ với độ chính xác cao nhờ ren trục mịn.

Ưu điểm: Điều chỉnh lưu lượng rất tinh vi, phù hợp với áp suất cao.
Hạn chế: Lưu lượng đi qua nhỏ, không phù hợp cho đường ống lớn.
Ứng dụng: Cách ly đồng hồ đo áp suất, thiết bị phân tích, hệ thống thủy lực và thiết bị đo lường.

Chức năng chính của Metal Valve

Đóng/Mở dòng chảy (On/Off)

Đây là chức năng cơ bản nhất: ngắt hoặc kích hoạt hoàn toàn sự lưu thông của chất lỏng hoặc khí trong hệ thống. Van bi, van cổng và van bướm thường được dùng cho chức năng này.

Điều tiết lưu lượng (Regulating/Throttling)

Van kiểm soát tốc độ và lưu lượng chất chảy qua đường ống. Van cầu và van kim là hai lựa chọn phổ biến nhất cho chức năng này.

Ngăn dòng chảy ngược (Non-return)

Van một chiều bảo vệ hệ thống khỏi hiện tượng chảy ngược, có thể làm hỏng bơm, máy nén hoặc gây nhiễm bẩn dòng chất lỏng.

Bảo vệ an toàn (Safety/Relief)

Một số loại van như van an toàn và van xả áp sẽ tự động mở khi áp suất vượt ngưỡng cho phép, giúp bảo vệ nồi hơi, bình áp lực và đường ống khỏi nguy cơ nổ.

Phân phối và chuyển hướng dòng chảy

Các loại van ba ngả, van bốn ngả cho phép chia dòng hoặc đổi hướng dòng chảy trong các hệ thống phức tạp.

Vật liệu chế tạo và đặc tính

Việc chọn vật liệu ảnh hưởng trực tiếp đến tuổi thọ và độ an toàn của van:

• Inox (304, 316): Chống ăn mòn tốt, phù hợp với môi trường hóa chất, thực phẩm, dược phẩm, nước biển. Inox 316 chịu ăn mòn tốt hơn nhờ có thêm molypden.

• Thép carbon: Chịu áp suất và nhiệt độ cao, giá hợp lý, thường dùng cho dầu khí, hơi nước, nhưng dễ bị gỉ nếu không có lớp bảo vệ.

• Gang (gang xám, gang dẻo): Giá thành thấp, chịu lực tốt, thường dùng cho van cỡ lớn trong hệ thống cấp thoát nước và PCCC.

• Đồng và đồng thau: Dễ gia công, chống ăn mòn tốt trong nước, phù hợp với van cỡ nhỏ trong dân dụng và hệ thống nước sạch.

• Thép hợp kim: Dùng cho những điều kiện khắc nghiệt như nhiệt độ rất cao hoặc áp suất lớn.

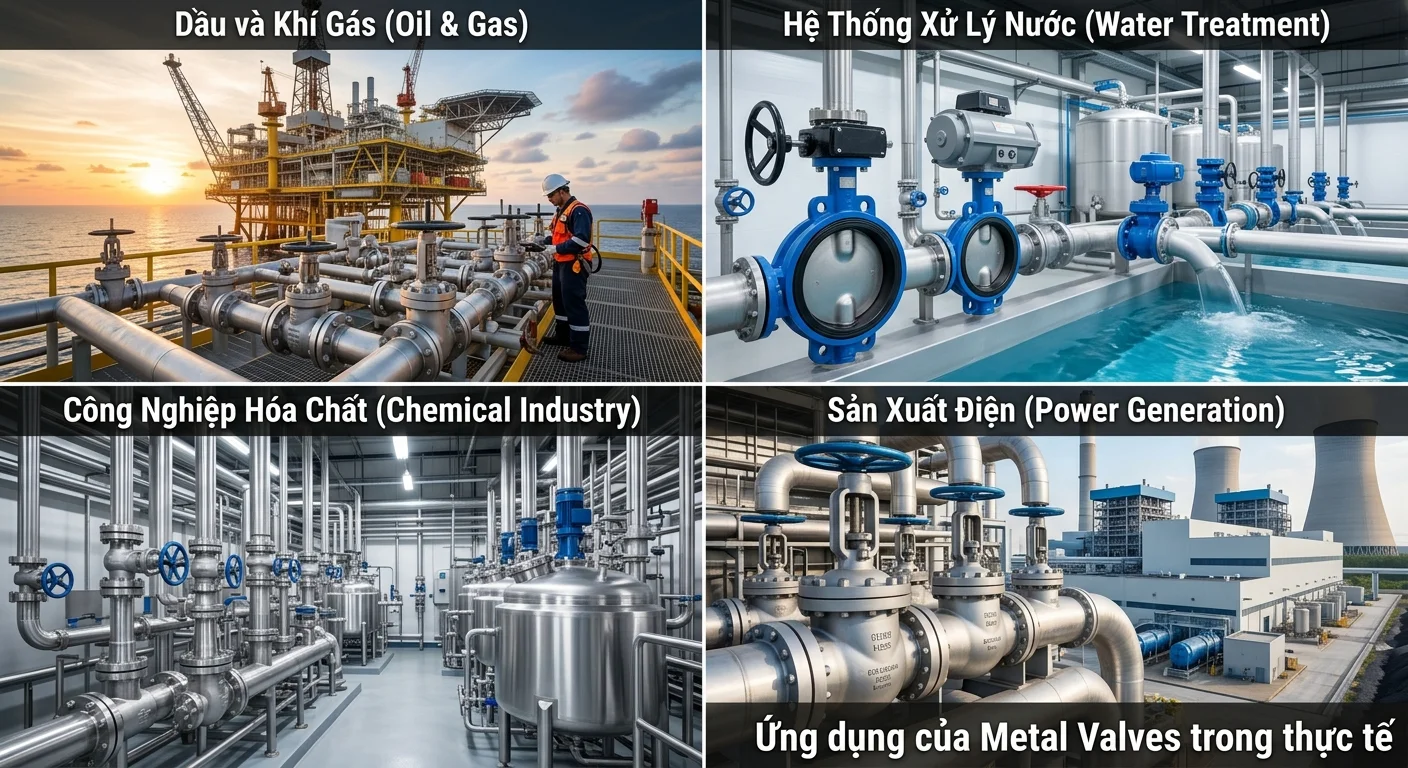

Ứng dụng của Metal Valve trong thực tế

Hệ thống cấp thoát nước: Van cổng, van bi, van bướm và van một chiều điều khiển và phân phối nước từ nhà máy đến khu dân cư, tòa nhà.

Công nghiệp dầu khí và hóa chất: Van thép carbon, thép hợp kim và inox chịu được áp suất cao, nhiệt độ lớn và môi trường ăn mòn.

Hệ thống hơi nước và nồi hơi: Van cầu và van an toàn kiểm soát hơi nóng áp suất cao một cách an toàn.

Phòng cháy chữa cháy (PCCC): Van cổng, van bướm và van một chiều là thành phần bắt buộc trong hệ thống chữa cháy bằng nước.

Thực phẩm, đồ uống và dược phẩm: Van inox đáp ứng yêu cầu vệ sinh, dễ làm sạch, không phản ứng với sản phẩm.

Hệ thống HVAC (điều hòa, thông gió): Van bướm và van cầu điều tiết nước lạnh, nước nóng trong các tòa nhà lớn.

Thiết bị đo lường và tự động hóa: Van kim và van điện từ dùng trong hệ thống đo áp suất, phân tích khí và điều khiển quy trình.

Tiêu chí lựa chọn Metal Valve phù hợp

Để chọn đúng loại van, bạn nên cân nhắc các yếu tố sau:

1. Loại môi chất: Nước, khí, hơi, dầu hay hóa chất, có tính ăn mòn hay chứa tạp chất không.

2. Áp suất và nhiệt độ làm việc: Van phải chịu được mức tối đa của hệ thống, cộng thêm biên độ an toàn.

3. Chức năng yêu cầu: Chỉ đóng/mở hay cần điều tiết lưu lượng.

4. Kích thước đường ống (DN): Van cần tương thích với đường kính ống.

5. Kiểu kết nối: Nối ren, nối bích (mặt bích), hàn hoặc kẹp, tùy thuộc vào hệ thống.

6. Phương thức vận hành: Tay gạt, tay quay, điều khiển điện, khí nén hoặc thủy lực.

7. Tiêu chuẩn kỹ thuật: Ưu tiên van đạt các tiêu chuẩn như API, ANSI, DIN, JIS, BS để đảm bảo chất lượng và khả năng thay thế.

8. Ngân sách và chi phí vòng đời: Van rẻ có thể tốn kém hơn về lâu dài nếu phải bảo trì hoặc thay thế thường xuyên.

Lưu ý khi lắp đặt và bảo trì

• Kiểm tra chiều dòng chảy (mũi tên trên thân van), đặc biệt với van một chiều và van cầu.

• Vệ sinh đường ống trước khi lắp để tránh cặn bẩn làm hỏng bề mặt làm kín.

• Không siết bu lông mặt bích quá chặt hoặc không đều vì có thể làm biến dạng thân van.

• Lắp đặt ở vị trí dễ tiếp cận để thuận tiện vận hành và bảo dưỡng.

• Thường xuyên kiểm tra rò rỉ, bôi trơn trục van và thay thế gioăng, phớt định kỳ.

• Với van ít sử dụng, nên đóng mở định kỳ để tránh kẹt do cặn bám hoặc gỉ sét.

Kết luận

Metal Valve là thành phần không thể thiếu trong hầu hết các hệ thống đường ống hiện đại. Mỗi loại van, từ van bi, van cổng, van cầu, van bướm, van một chiều đến van kim, đều có đặc điểm, ưu nhược điểm và phạm vi ứng dụng riêng. Việc hiểu rõ cấu tạo, chức năng và điều kiện làm việc của hệ thống sẽ giúp bạn lựa chọn đúng loại van, vật liệu và kích thước phù hợp, từ đó đảm bảo hệ thống vận hành an toàn, hiệu quả và bền bỉ.

Khi cần chọn van cho một dự án cụ thể, đặc biệt trong các hệ thống áp suất cao, nhiệt độ lớn hoặc môi trường hóa chất, bạn nên tham khảo ý kiến của kỹ sư hoặc nhà cung cấp uy tín để có giải pháp tối ưu nhất.
