Non Return Swing Check Valves là gì? Cấu tạo và nguyên lý hoạt động chi tiết

Trong các hệ thống đường ống công nghiệp và dân dụng, việc kiểm soát hướng dòng chảy của lưu chất là yếu tố quyết định đến độ an toàn và tuổi thọ của thiết bị. Một trong những thiết bị đảm nhiệm vai trò này một cách đơn giản mà hiệu quả chính là Non Return Swing Check Valve, hay còn gọi là van một chiều lá lật. Bài viết dưới đây sẽ giúp bạn hiểu rõ khái niệm, cấu tạo, nguyên lý hoạt động, ưu nhược điểm và cách lựa chọn loại van này.

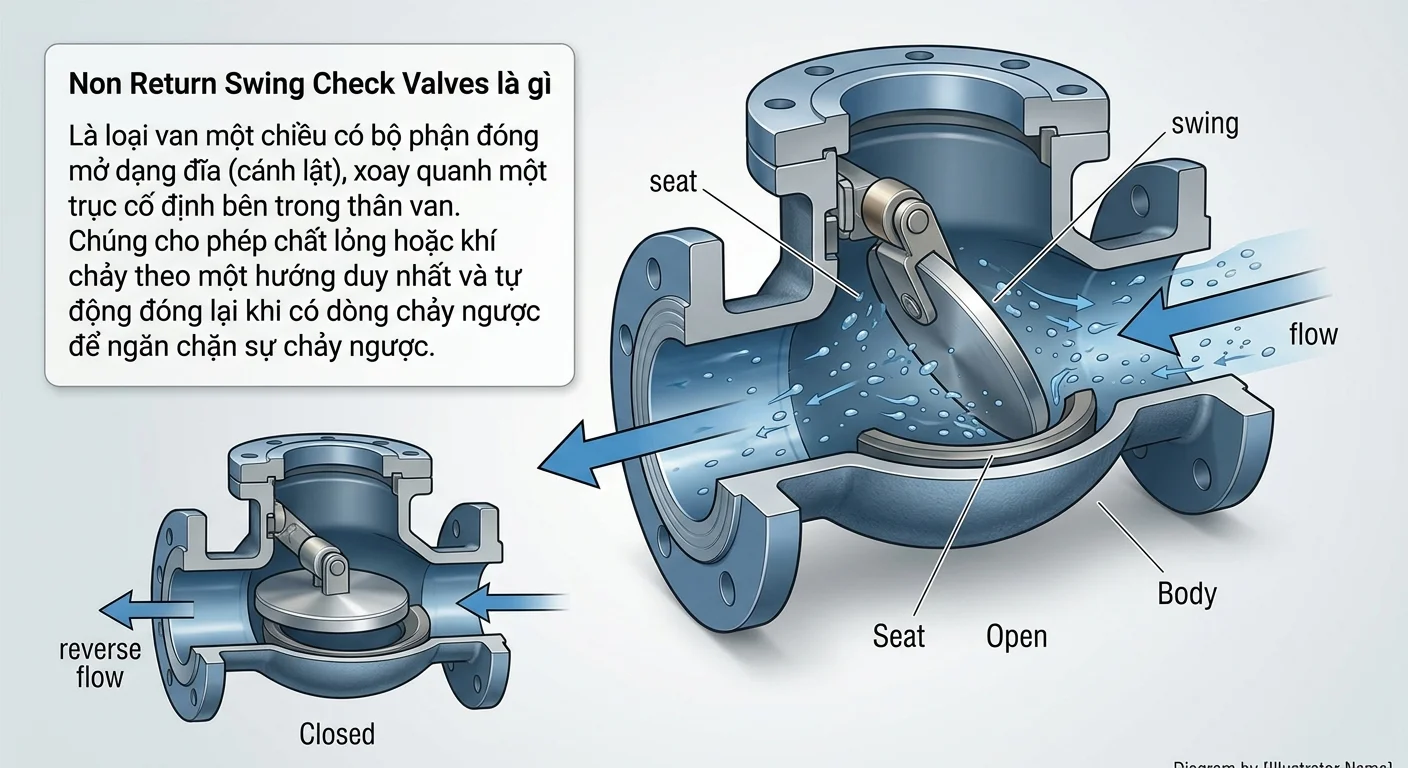

Non Return Swing Check Valves là gì?

Non Return Swing Check Valves (thường gọi là van một chiều lá lật) là loại van cơ khí hoạt động hoàn toàn tự động, chỉ cho phép dòng chất lỏng hoặc khí đi qua theo một hướng duy nhất và tự động đóng lại để ngăn dòng chảy ngược (backflow).

Điểm đặc trưng của loại van này là không cần tay quay, không cần bộ điều khiển điện hay khí nén. Van vận hành chỉ nhờ chênh lệch áp suất của chính dòng lưu chất và trọng lượng của đĩa van. Tên gọi "swing" (xoay) xuất phát từ chuyển động của đĩa van: đĩa xoay quanh một trục bản lề để mở ra khi có dòng chảy thuận và quay về vị trí đóng khi dòng chảy dừng hoặc đảo chiều.

Trong tiếng Anh, các tên gọi "non return valve", "check valve" và "one-way valve" đều chỉ nhóm van một chiều nói chung. Riêng "swing check" là kiểu van một chiều có đĩa dạng lá lật, được sử dụng rất phổ biến nhờ cấu tạo đơn giản và khả năng cho lưu lượng lớn đi qua.

Cấu tạo chi tiết của Non Return Swing Check Valves

Mặc dù thiết kế gọn, một chiếc Non Return Swing Check Valve vẫn gồm nhiều bộ phận phối hợp với nhau. Các thành phần chính bao gồm:

Thân van (Valve Body)

Đây là khung chịu áp lực chính của van, bao bọc toàn bộ cơ cấu bên trong. Thân van thường được chế tạo từ gang, thép, inox, đồng hoặc nhựa (PVC, UPVC) tùy theo môi trường sử dụng. Thân van có hai đầu kết nối với đường ống, hình dạng bên trong được thiết kế để dòng chảy đi qua với tổn thất áp suất thấp nhất.

Đĩa van / Lá lật (Disc)

Đĩa van là bộ phận hình tròn hoặc dạng phẳng, đóng vai trò như một cánh cửa xoay để mở hoặc chặn dòng chảy. Khi dòng chảy thuận tác động, đĩa van bị đẩy lên và mở ra; khi dòng chảy ngừng hoặc đảo chiều, đĩa van rơi xuống áp sát vào đế van để làm kín.

Trục / Bản lề (Hinge Pin)

Đây là điểm tựa cố định để đĩa van xoay lên xuống hoặc lật qua lại. Chất lượng của trục bản lề ảnh hưởng trực tiếp đến độ êm và tuổi thọ của van, vì bộ phận này chịu tác động lặp đi lặp lại trong suốt quá trình vận hành.

Đế van (Seat)

Đế van là bề mặt tiếp xúc với đĩa van khi van đóng. Đế có thể làm bằng kim loại hoặc gắn vòng đệm mềm như cao su, PTFE. Độ kín của van phụ thuộc phần lớn vào sự khít giữa đĩa và đế van.

Nắp van (Valve Cover / Bonnet)

Nắp van nằm ở phía trên thân van, giúp tháo lắp, kiểm tra và bảo dưỡng các chi tiết bên trong mà không cần tháo toàn bộ van ra khỏi đường ống. Nắp van được liên kết với thân bằng bu lông và có gioăng làm kín để tránh rò rỉ ra ngoài.

Gioăng làm kín (Gasket)

Gioăng được đặt giữa thân và nắp van, giữ cho lưu chất không thoát ra ngoài môi trường. Vật liệu gioăng cần phù hợp với nhiệt độ và tính chất hóa học của lưu chất.

Ngoài ra, một số mẫu van còn có thêm đối trọng hoặc lò xo hỗ trợ để đĩa van đóng nhanh hơn, hạn chế hiện tượng va đập thủy lực.

Nguyên lý hoạt động

Nguyên lý hoạt động của Non Return Swing Check Valve dựa hoàn toàn vào sự chênh lệch áp suất giữa hai phía của đĩa van, kết hợp với trọng lực. Quá trình này diễn ra qua hai trạng thái chính.

Trạng thái mở (dòng chảy thuận)

Khi lưu chất chảy từ phía đầu vào theo đúng chiều mũi tên in trên thân van, áp suất ở phía trước đĩa van lớn hơn phía sau. Lực đẩy của dòng chảy thắng được trọng lượng của đĩa van, khiến đĩa xoay quanh trục bản lề và mở ra. Dòng chảy khi đó đi qua gần như thẳng, ít bị cản trở, giúp tổn thất áp suất rất thấp.

Trạng thái đóng (dòng chảy ngược)

Khi bơm dừng hoạt động hoặc áp suất phía đầu ra cao hơn phía đầu vào, dòng chảy có xu hướng đảo chiều. Lúc này đĩa van rơi xuống nhờ trọng lực, đồng thời bị áp suất ngược ép chặt vào đế van. Đường ống được bịt kín và lưu chất không thể chảy ngược trở lại. Áp suất ngược càng lớn thì đĩa van càng được ép kín, nên van càng đóng chặt hơn.

Chính cơ chế tự động này giúp van hoạt động ổn định mà không cần bất kỳ sự can thiệp nào của con người hay nguồn năng lượng bên ngoài.

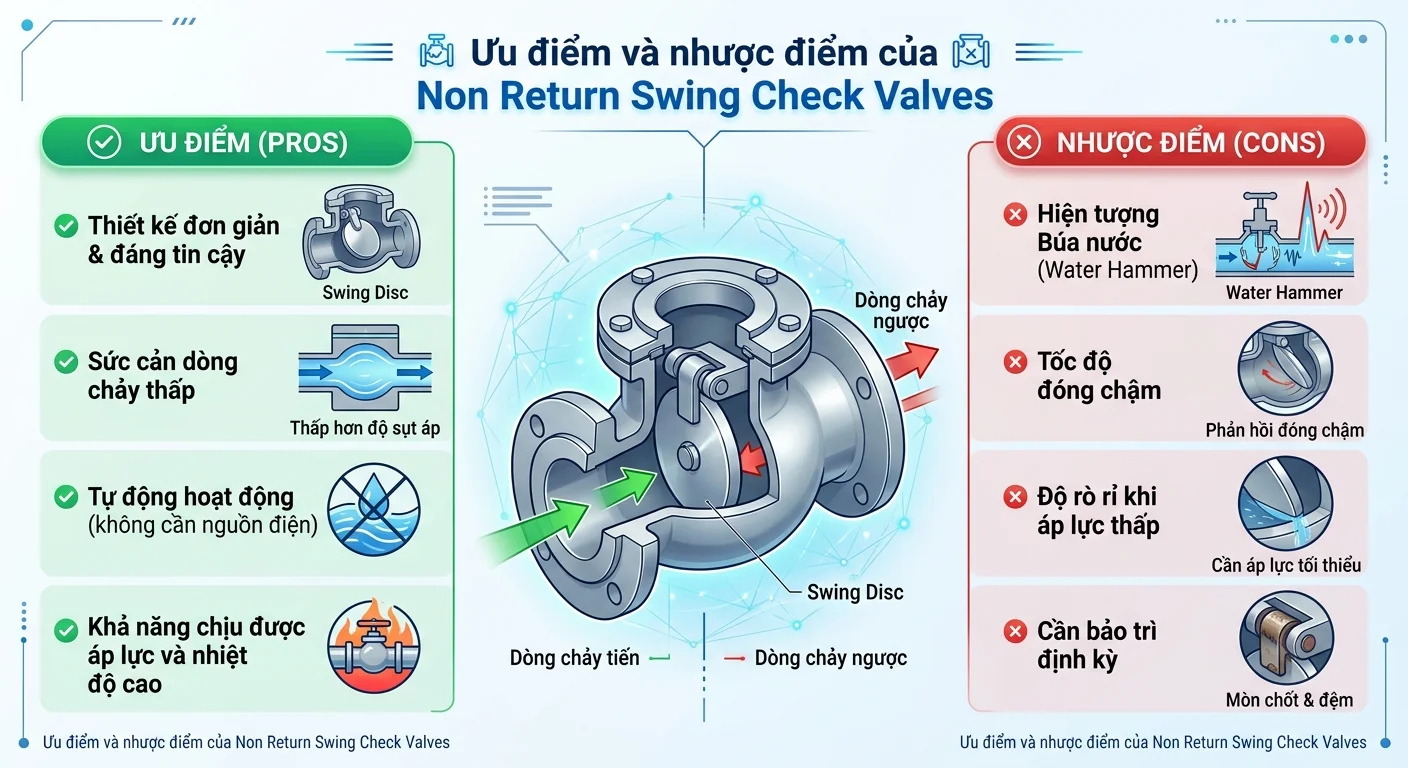

Ưu điểm và nhược điểm của Non Return Swing Check Valve

Ưu điểm

Van có cấu tạo đơn giản, ít chi tiết chuyển động nên dễ chế tạo, dễ lắp đặt và bảo trì. Dòng chảy đi qua van gần như thẳng nên tổn thất áp suất thấp, phù hợp với các hệ thống có lưu lượng lớn. Van vận hành hoàn toàn tự động, không tốn năng lượng và có thể sản xuất với kích thước rất đa dạng, từ vài chục milimet đến hàng trăm milimet. Giá thành cũng khá hợp lý so với nhiều loại van khác có cùng công dụng.

Nhược điểm

Khi dòng chảy đảo chiều đột ngột, đĩa van có thể đóng sập mạnh và gây ra hiện tượng búa nước (water hammer), làm rung và hư hại đường ống nếu không được xử lý. Van không phù hợp với những hệ thống có dòng chảy dao động liên tục hoặc xung nhịp mạnh, vì đĩa van sẽ đóng mở liên tục và nhanh mòn. Ngoài ra, khả năng làm kín của van lá lật thường không tuyệt đối bằng một số dòng van chuyên dụng, nhất là khi áp suất ngược thấp.

Ứng dụng phổ biến

Non Return Swing Check Valve được dùng rộng rãi trong nhiều lĩnh vực:

• Hệ thống cấp thoát nước đô thị và công trình: lắp ở đầu ra của máy bơm để bảo vệ bơm khỏi dòng nước chảy ngược.

• Hệ thống phòng cháy chữa cháy: đảm bảo nước chỉ chảy theo một chiều về phía đầu phun và bơm.

• Nhà máy xử lý nước và nước thải: ngăn nước thải chảy ngược làm ô nhiễm nguồn nước sạch.

• Công nghiệp hóa chất, dầu khí, thực phẩm: sử dụng van làm từ inox hoặc vật liệu chống ăn mòn phù hợp với từng loại lưu chất.

• Hệ thống lò hơi, HVAC và đường ống hơi: ngăn lưu chất quay ngược về thiết bị gây hư hỏng.

Cách lựa chọn van phù hợp

Để chọn được van đáp ứng đúng nhu cầu, bạn nên cân nhắc một số yếu tố sau:

Loại lưu chất: nước sạch, nước thải, hóa chất, hơi hay khí đều yêu cầu vật liệu thân và gioăng khác nhau. Với môi trường ăn mòn, nên ưu tiên inox hoặc nhựa chuyên dụng.

Áp suất và nhiệt độ làm việc: van phải có cấp áp lực (PN10, PN16, Class 150...) và dải nhiệt độ cao hơn điều kiện vận hành thực tế để đảm bảo an toàn.

Kích thước và kiểu kết nối: cần chọn đường kính danh nghĩa (DN) phù hợp với đường ống và kiểu nối như mặt bích, ren hoặc wafer.

Vị trí lắp đặt: van lá lật thường được lắp trên đường ống nằm ngang hoặc đường ống đứng có dòng chảy hướng lên. Không nên lắp trên đường ống đứng có dòng chảy hướng xuống vì đĩa van sẽ không đóng đúng cách.

Xuất xứ và tiêu chuẩn: nên ưu tiên sản phẩm có chứng nhận chất lượng, đạt các tiêu chuẩn như BS, API, DIN hoặc JIS để đảm bảo độ bền.

Lưu ý khi lắp đặt và bảo trì

Trước khi lắp, cần kiểm tra chiều mũi tên trên thân van trùng với chiều dòng chảy của hệ thống. Nên lắp van cách xa các điểm có dòng chảy rối như cút, tê hoặc bơm một đoạn nhất định để van hoạt động ổn định. Trong quá trình sử dụng, cần định kỳ kiểm tra độ kín của đế van, tình trạng mòn của trục bản lề và gioăng. Nếu phát hiện tiếng va đập bất thường hoặc rò rỉ ngược, nên dừng hệ thống để kiểm tra và thay thế chi tiết hư hỏng kịp thời.

Kết luận

Non Return Swing Check Valve là giải pháp đơn giản, kinh tế và đáng tin cậy để ngăn dòng chảy ngược trong hệ thống đường ống. Hiểu rõ cấu tạo gồm thân van, đĩa van, trục bản lề, đế van, nắp van cùng nguyên lý hoạt động dựa trên chênh lệch áp suất sẽ giúp bạn lựa chọn, lắp đặt và bảo trì van đúng cách, từ đó nâng cao hiệu quả vận hành và kéo dài tuổi thọ cho toàn bộ hệ thống.
